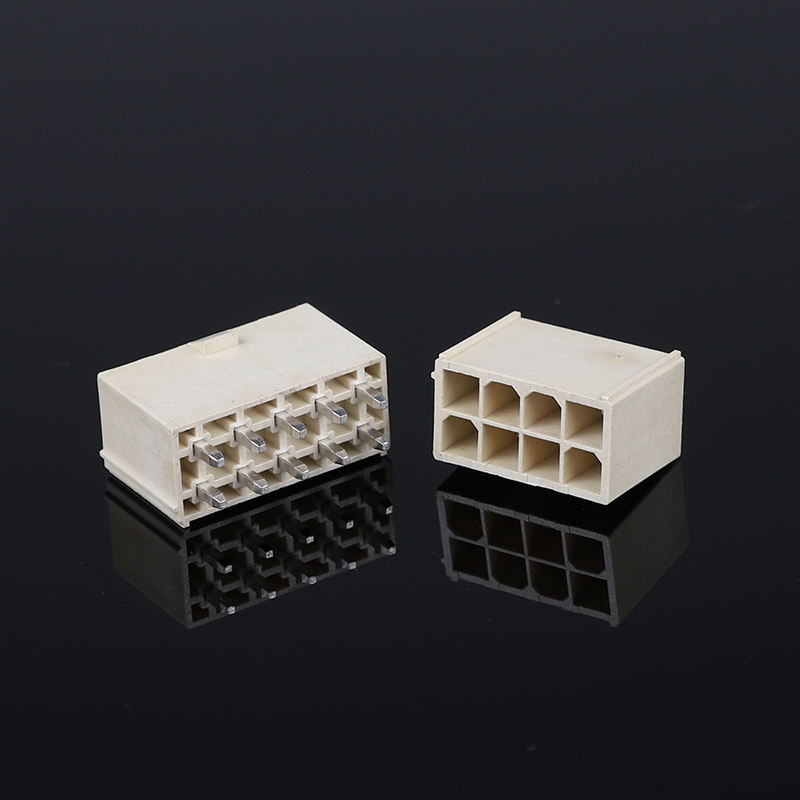

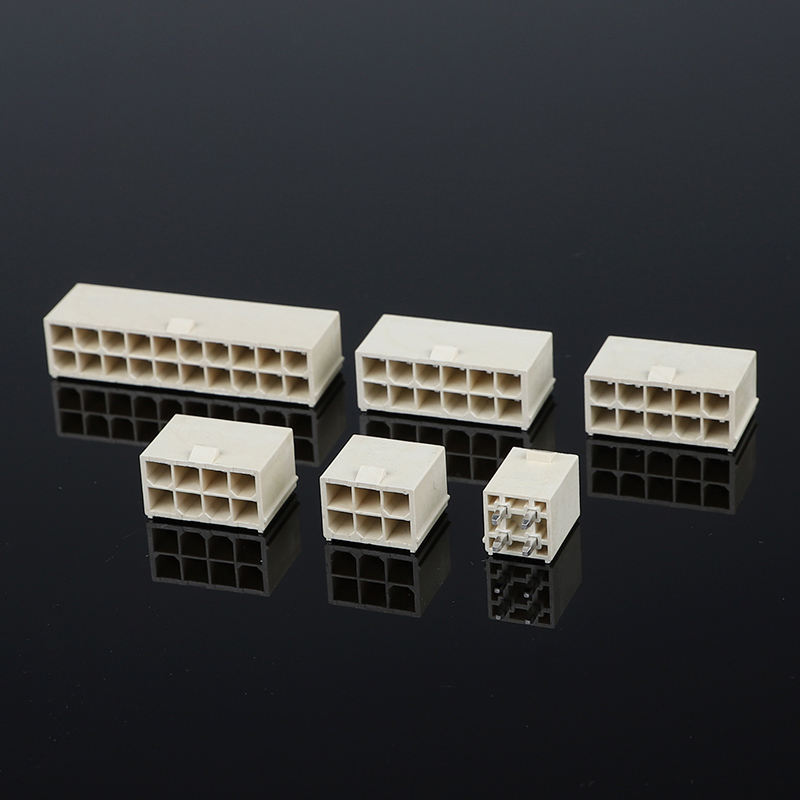

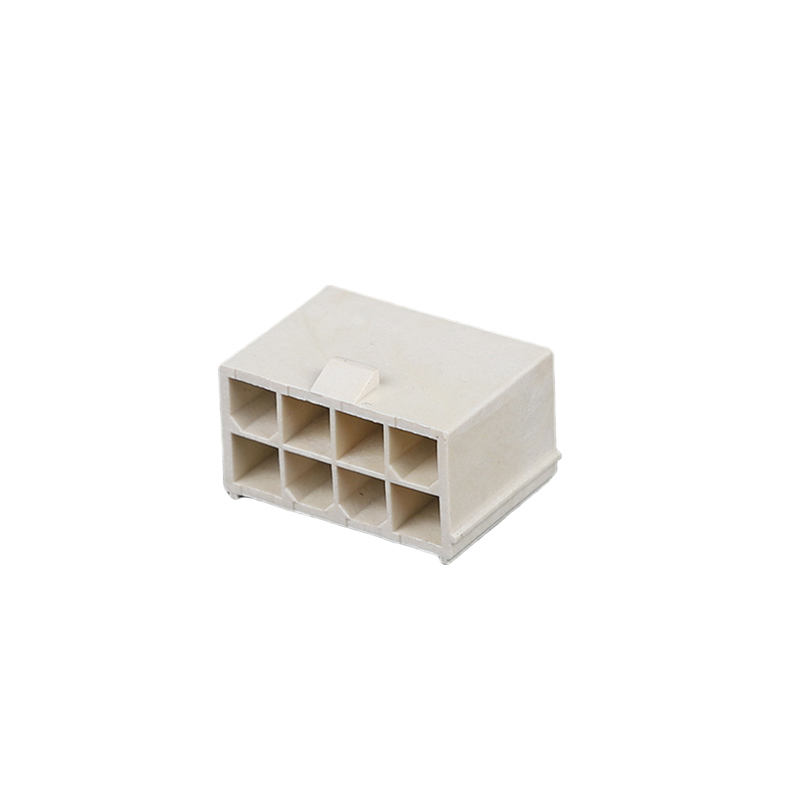

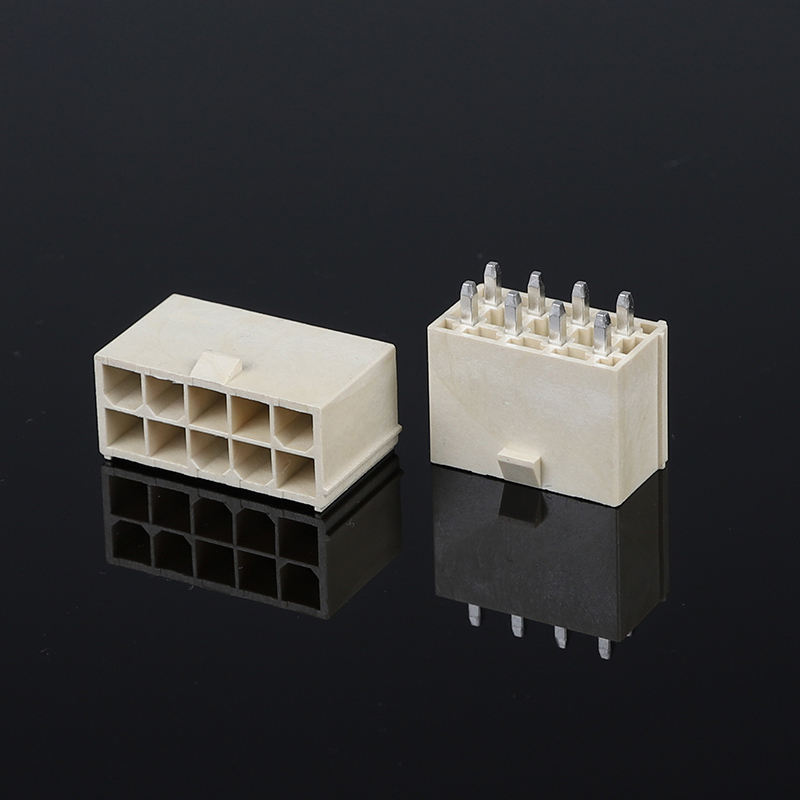

সংক্ষিপ্ত বিবরণ: 4.2 মিমি পিচ 5557/5569 ডাবল-রো স্ট্রেট পিন ATX পাওয়ার কানেক্টর, LCP হাই-টেম্প হাউজিং, UL94V-0, হ্যালোজেন-ফ্রি। ভারী-কম্পন শিল্প ও স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য অ্যান্টি-আনম্যাটিং বাকল ডিজাইন। সম্পূর্ণ হাউজিং ও টার্মিনাল সেট উপলব্ধ।
পণ্যের হাইলাইটস
✅ শিখা প্রতিরোধ ও পরিবেশবান্ধব উপাদান: হাউজিং LCP, UL94V-0 শিখা রেটিং, হ্যালোজেন-ফ্রি, শিল্প ও গৃহস্থালী যন্ত্রপাতির পরিবেশগত প্রয়োজনীয়তা পূরণ করে
✅ কম্পন-রোধী আনম্যাটিং-রোধী ডাবল বাকল: শক্তিশালী ডাবল-রো লকিং বাকল, শিল্প / গাড়ির কঠোর পরিবেশে অবিচ্ছিন্ন শক ও কম্পনের অধীনে দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে
✅ সম্পূর্ণ ম্যাচিং উপাদান: প্লাস্টিক হাউজিং (শেল) + ক্রিম্প টার্মিনাল সহ সম্পূর্ণ সেট, এক-স্টপ সংগ্রহ
✅ উচ্চ-তাপমাত্রার LCP উপাদান: SMT সোল্ডারিংয়ের সময় স্থিতিশীল কর্মক্ষমতা, উচ্চ কাজের পরিবেষ্টিত তাপমাত্রা সহ্য করে
প্রযুক্তিগত স্পেসিফিকেশন
| আইটেম |
বিস্তারিত |
| পিচ |
4.2 মিমি |
| গঠন |
ডাবল রো, স্ট্রেট পিন, বাকল লকিং |
| মডেল |
5557 / 5569 সিরিজ |
| বৈদ্যুতিক কর্মক্ষমতা |
| রেট করা কারেন্ট |
প্রতি সার্কিটে 9A |
| রেট করা ভোল্টেজ |
250V AC |
| যোগাযোগ প্রতিরোধ |
≤20mΩ |
| ইনসুলেশন প্রতিরোধ |
≥1000MΩ |
| ভোল্টেজ সহ্য করা |
1500V AC 1 মিনিটের জন্য |
| যান্ত্রিক কর্মক্ষমতা |
| সন্নিবেশ / প্রত্যাহার চক্র |
≥1000 বার |
| লকিং ফোর্স |
শক্তিশালী ডাবল বাকল, কম্পনের অধীনে আনম্যাটিং-রোধী |
| যোগাযোগ ধারণ শক্তি |
IEC কম্পন ও শক পরীক্ষার মান পূরণ করে |
| উপাদান, প্লেটিং ও পরিবেশ |
| হাউজিং উপাদান |
উচ্চ-তাপমাত্রার LCP |
| শিখা শ্রেণী |
UL94V-0, হ্যালোজেন-ফ্রি |
| টার্মিনাল বেস উপাদান |
তামার সংকর |
| প্লেটিং |
টিন প্লেটিং (গোল্ড প্লেটিং ঐচ্ছিক) |
| অপারেটিং তাপমাত্রা |
-40℃ ~ +125℃ |
| সোল্ডারিং গাইড |
SMT সোল্ডারিং সামঞ্জস্যপূর্ণ; রিফ্লো পিক তাপমাত্রা ≤260℃, সর্বোচ্চ 10 সেকেন্ড |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ডগুলির জন্য সরাসরি ড্রপ-ইন সামঞ্জস্যপূর্ণ প্রতিস্থাপন:
- JST: 5557 / 5569 সিরিজ
- Molex: 3901 সিরিজ
- TE (AMP): 4.2 মিমি পিচ ATX পাওয়ার সিরিজ কানেক্টর
দ্রষ্টব্য: ক্রস ব্যবহার করার সময় পিন সংখ্যা মিলতে হবে।
পণ্যের বৈশিষ্ট্য
- 4.2 মিমি স্ট্যান্ডার্ড পিচ, ডাবল রো স্ট্রেট পিন লেআউট, ক্লাসিক ATX পাওয়ার সাপ্লাই সকেট ডিজাইন
- ডাবল বাকল লকিং মেকানিজম, কম্পনের অধীনে দুর্ঘটনাজনিত আনম্যাটিং এড়িয়ে চলে
- LCP হাই-টেম্প প্লাস্টিক, সোল্ডারিং ও কাজের পরিবেশে উচ্চ তাপমাত্রায় স্থিতিশীল
- UL94V-0 শিখা প্রতিরোধক, হ্যালোজেন-ফ্রি, পরিবেশ-সম্মত
- সম্পূর্ণ হাউজিং + টার্মিনাল সমাধান, সহজ সমাবেশ
পণ্যের সুবিধা
- অ্যান্টি-ড্রপ লকিং ডিজাইন: কম্পনের অধীনে শিল্প ও অন-বোর্ড সরঞ্জামের জন্য কানেক্টর আলগা হওয়া ও সংযোগ বিচ্ছিন্ন হওয়ার গ্রাহকের সমস্যা সমাধান করে
- উচ্চ-তাপমাত্রা-প্রতিরোধী LCP, রিফ্লো সোল্ডারিংয়ের সময় কোনও বিকৃতি নেই
- কঠোর উপাদান নিয়ন্ত্রণ: UL94V-0 + হ্যালোজেন-ফ্রি, শিল্প, গৃহস্থালী যন্ত্র ও আংশিক স্বয়ংচালিত প্রকল্পের জন্য সুরক্ষা নিরীক্ষা সন্তুষ্ট করে
- JST / Molex / TE এর সাথে পিন-টু-পিন সামঞ্জস্যপূর্ণ, PCB পুনরায় ডিজাইন ছাড়াই সুবিধাজনক BOM প্রতিস্থাপন
- কারখানা-সরাসরি সরবরাহ; কাস্টম পিন সংখ্যা, প্লেটিং ও প্যাকেজিং সমর্থন করে
প্রয়োগ
- ATX পিসি পাওয়ার সাপ্লাই
- শিল্প নিয়ন্ত্রণ সরঞ্জাম, সার্ভো পাওয়ার পোর্ট
- গৃহস্থালী যন্ত্রপাতি (এয়ার কন্ডিশনার, ইনভার্টার)
- স্বয়ংচালিত সহায়ক পাওয়ার মডিউল
- মেডিকেল পাওয়ার সরঞ্জাম
- LED পাওয়ার ড্রাইভার ও ব্যাটারি প্যাক
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিরপেক্ষ কার্টন বক্স প্যাকিং। অনুরোধে কাস্টম প্যাকিং লেবেল ও বারকোড উপলব্ধ।
পেমেন্ট পদ্ধতি
EXW, FOB, CIF, CPT, T/T, L/C উপলব্ধ
লিড টাইম
- নমুনা: 3 কার্যদিবস
- গণ অর্ডার: 1-2 সপ্তাহ
কারখানার সার্টিফিকেট ও কাস্টম পরিষেবা
- সার্টিফিকেশন: UL, RoHS, REACH, ISO9001
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ / দ্রুত নমুনা সরবরাহ।কাস্টম পরিষেবা: কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, কেবল হারনেস সমাবেশ, বিশেষ প্যাকেজিং ও মার্কিং।গ্রাহক নির্বাচন নির্দেশিকা
ফু্টপ্রিন্ট মেলানোর জন্য ক্রস-রেফারেন্সিং প্রতিস্থাপনের আগে পিন সংখ্যা নিশ্চিত করুন
- উচ্চ কম্পন পরিস্থিতির জন্য, আনম্যাটিং প্রতিরোধ করতে ডাবল বাকল লকিং সংস্করণটি বেছে নিন
- সোল্ডারিং প্রক্রিয়ার জন্য: রিফ্লো তাপমাত্রা ≤260℃ নিশ্চিত করুন
- স্বয়ংচালিত প্রকল্পের জন্য, সম্পূর্ণ উপাদান প্রতিবেদন ও হ্যালোজেন সার্টিফিকেট অনুরোধ করুন
- যদি গোল্ড প্লেটিং প্রয়োজন হয়, উদ্ধৃতি পর্যায়ে বিক্রয় বিভাগকে অবহিত করুন
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?
উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি যে পণ্যটি চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা একটি নতুন ছাঁচ ডিজাইন ও তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
5. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় কোনও পণ্যের ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে। IQC, OQC, IPQC এবং QA আমাদের কর্মীদের 10%। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সমস্ত দাম তালিকাভুক্ত করা অসম্ভব, এবং দামগুলি উপাদানের খরচ এবং পরিমাণের উপর নির্ভর করে পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে সেগুলি এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকেজিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখতে পারি। শুধু মনে রাখতে হবে যে এর জন্য অতিরিক্ত খরচ হবে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
