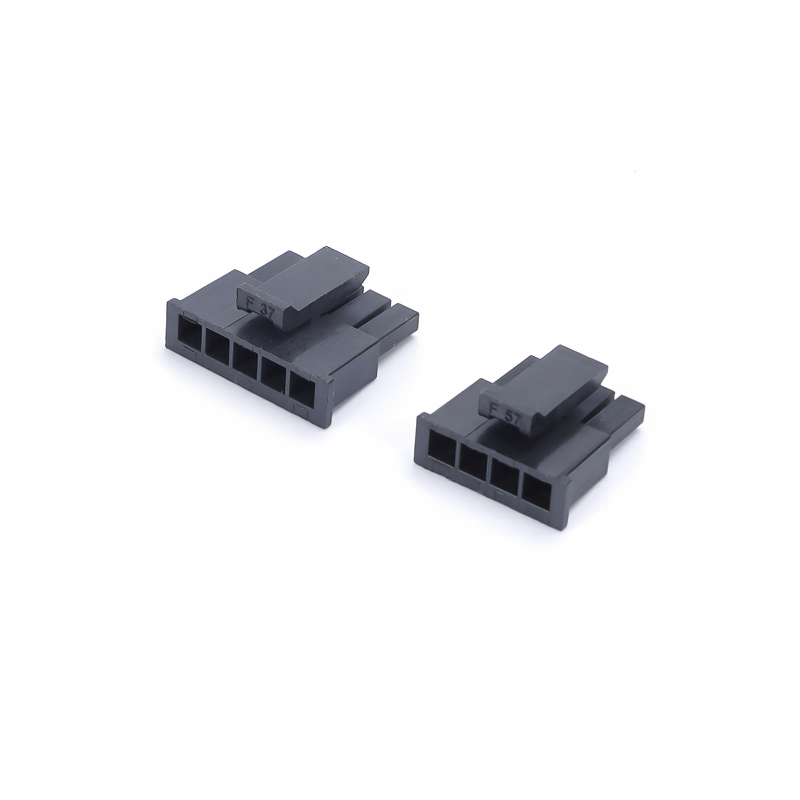

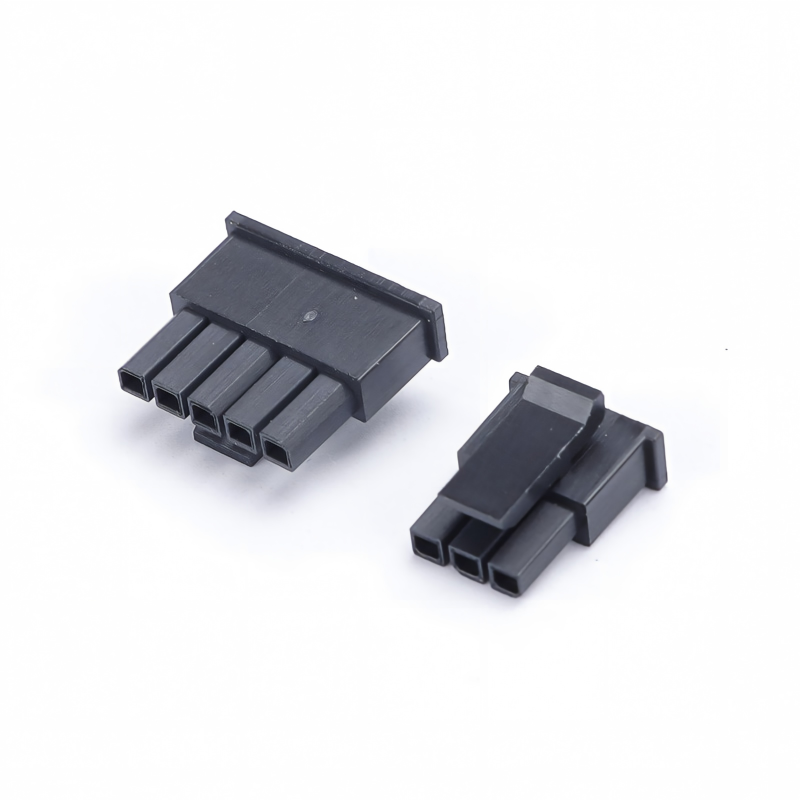

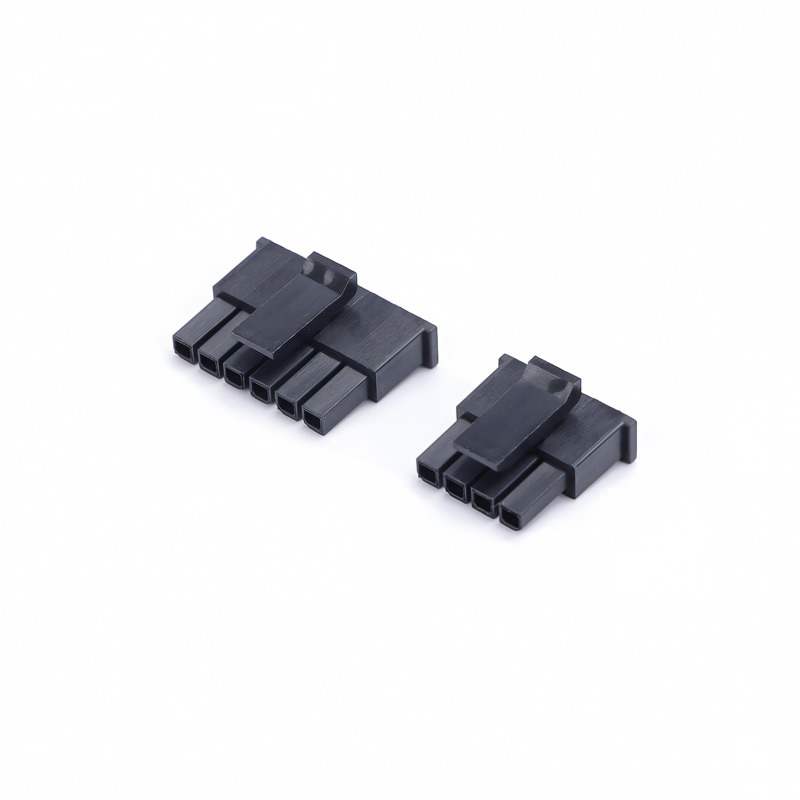

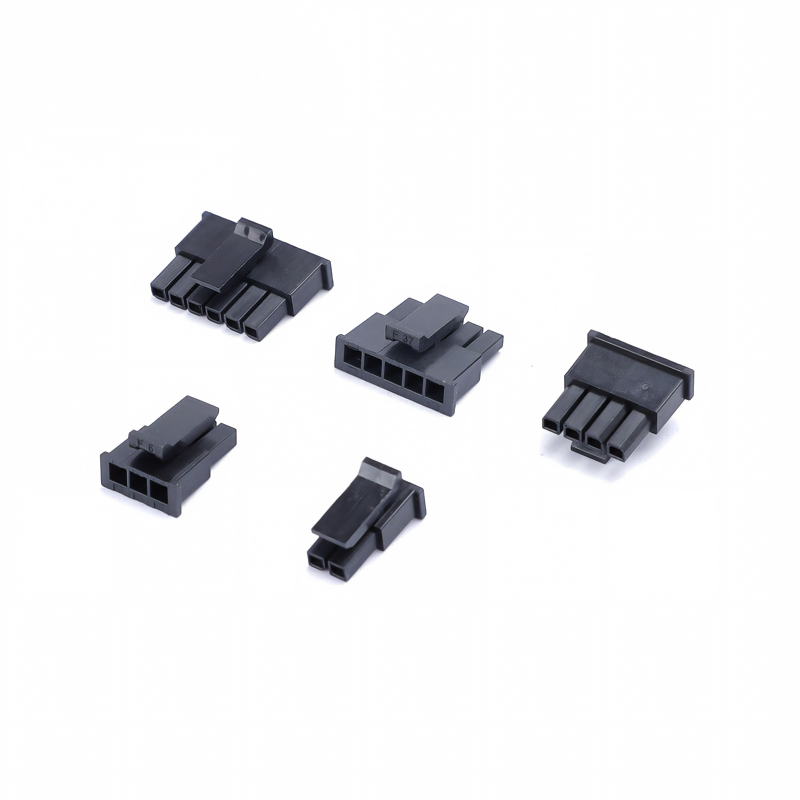

একক সারি পুরুষ পাওয়ার প্লাগ 3.0mm পিচ কানেক্টর রাবার শেল বাকল 5557 সহ PCB ওয়্যার বোর্ড কানেক্টরের জন্য
পণ্যের হাইলাইট
- পিচ: 3.0mm, একক-সারি পুরুষ পাওয়ার কানেক্টর, মডেল 5557
- হাউজিং: UL94V-0 শিখা প্রতিরোধক, হ্যালোজেন-মুক্ত, শিল্প ও গৃহস্থালী সরঞ্জামের নিরাপত্তা প্রয়োজনীয়তা পূরণ করে
- শক্তিশালী রাবার শেল বাকল ডিজাইন, কম্পন-রোধী, কঠোর শিল্প/স্বয়ংচালিত কম্পনের অধীনে দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন প্রতিরোধ করে
- সম্পূর্ণ সহায়ক সেট: ম্যাচিং হাউজিং + ক্রিম্প টার্মিনাল উপলব্ধ
- কম্প্যাক্ট কাঠামো, ওয়্যার-টু-বোর্ড সংযোগের জন্য স্থিতিশীল পাওয়ার ট্রান্সমিশন
প্রযুক্তিগত স্পেসিফিকেশন
| আইটেম |
বিস্তারিত |
| বৈদ্যুতিক কর্মক্ষমতা |
রেটেড কারেন্ট: প্রতি কন্টাক্টে 5A সর্বোচ্চ
রেটেড ভোল্টেজ: 250V AC
ইনসুলেশন রেজিস্ট্যান্স: ≥1000MΩ
কন্টাক্ট রেজিস্ট্যান্স: < 20 mΩ
ভোল্টেজ সহ্য করার ক্ষমতা: 1500V AC/min |
| যান্ত্রিক কর্মক্ষমতা |
পিচ: 3.0mm
অবস্থানের সংখ্যা: 2P~24P কাস্টমাইজযোগ্য
সংযোগ চক্র: ≥500 বার
সংযোগ বল: কম সন্নিবেশ বল; সংযোগ বিচ্ছিন্ন প্রতিরোধের জন্য বাকল লকিং
ধারণ: কম্পন এবং ড্রপ-অফের বিরুদ্ধে উন্নত শেল বাকল |
| উপাদান ও প্লেটিং |
হাউজিং: UL94V-0, হ্যালোজেন-মুক্ত নাইলন
টার্মিনাল: কপার অ্যালয়, টিন প্লেটিং (গোল্ড প্লেটিং ঐচ্ছিক)
বাকল: সমন্বিত রাবার শেল লক |
| পরিবেশগত স্পেসিফিকেশন |
অপারেটিং টেম্প: -40℃ ~ +105℃
শিল্প ও হালকা স্বয়ংচালিত কম্পন পরিবেশের জন্য অনুবর্তী |
| সোল্ডারিং গাইড |
সোল্ডার টেম্প: 260℃ সর্বোচ্চ, 5s সর্বোচ্চ রিফ্লো সোল্ডারিং
থ্রু-হোল PCB সোল্ডারিং |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ডের জন্য সরাসরি সামঞ্জস্যপূর্ণ প্রতিস্থাপন:
- JST: EH সিরিজ
- Molex: 5557 সিরিজ
- AMP/TE: সমতুল্য 3.0mm একক সারি ওয়্যার-টু-বোর্ড পাওয়ার কানেক্টর
দ্রষ্টব্য: পিন পিচ, লকিং কাঠামো এবং ফুটপ্রিন্ট ড্রপ-ইন প্রতিস্থাপনের জন্য অদলবদলযোগ্য।
পণ্যের সুবিধা
- কম্পন-রোধী রাবার বাকল লকিং: কম্পিত সরঞ্জামে দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়ার সমস্যা সমাধান করে
- UL94V-0 এবং হ্যালোজেন-মুক্ত হাউজিং, উচ্চ-তাপমাত্রার শিল্প এবং গৃহস্থালী বৈদ্যুতিক পণ্যের জন্য নিরাপদ
- সম্পূর্ণ সেট সরবরাহ: হাউজিং + টার্মিনাল, এক-স্টপ সোর্সিং
- JST/Molex/TE 3.0mm কানেক্টরের সাথে অদলবদলযোগ্য, সহজ পুনঃনকশা এবং BOM প্রতিস্থাপন
- স্থিতিশীল টিন-প্লেটেড কপার টার্মিনাল, কম কন্টাক্ট রেজিস্ট্যান্স, নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন
প্রয়োগ
Industrial control equipment
Home appliances (air conditioner, water heater, power supply module)
Light-duty automotive interior wiring
Power supply & UPS modules
LED driver
Medical auxiliary equipment
PCB wire-board power connection
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিউট্রাল কার্টন বক্স প্যাকিং। কাস্টম প্যাকিং লেবেল এবং বারকোড অনুরোধে উপলব্ধ।
পেমেন্ট পদ্ধতি
EXW, FOB, CIF, CPT, T/T, L/C উপলব্ধ
লিড টাইম
- নমুনা: 3 কার্যদিবস
- গণ অর্ডার: 1–2 সপ্তাহ
কারখানার সার্টিফিকেট ও কাস্টম পরিষেবা
- সার্টিফিকেশন: UL, RoHS, REACH, ISO9001
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ / দ্রুত নমুনা সরবরাহ। কাস্টম পরিষেবা: কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, কেবল হারনেস অ্যাসেম্বলি, বিশেষ প্যাকেজিং ও মার্কিং।
গ্রাহক নির্বাচন গাইড
- পিন অবস্থান (2P~24P) এবং রেটেড কারেন্ট প্রয়োজনীয়তা নিশ্চিত করুন
- আপনার সরঞ্জামের কাজের তাপমাত্রা এবং কম্পনের স্তর পরীক্ষা করুন; উচ্চ কম্পনের পরিস্থিতির জন্য বাকল সংস্করণ সুপারিশ করুন
- JST/Molex/TE অংশ প্রতিস্থাপন করার সময় PCB ফুটপ্রিন্ট যাচাই করুন
- ক্ষয় এবং পরিষেবা জীবনের প্রয়োজনীয়তার উপর ভিত্তি করে টিন/গোল্ড প্লেটিং নির্বাচন করুন
- BOM চূড়ান্তকরণের আগে হ্যালোজেন-মুক্ত এবং শিখা প্রতিরোধক প্রয়োজনীয়তা নিশ্চিত করুন
FAQ
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন? উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
5. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পেমেন্ট করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে। IQC, OQC, IPQC, এবং QA আমাদের কর্মীদের 10% এর জন্য দায়ী। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সমস্ত দাম তালিকাভুক্ত করা অসম্ভব, এবং দামগুলি উপাদানের খরচ এবং পরিমাণের উপর ভিত্তি করে পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত ওয়্যার হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখতে পারি। শুধু মনে রাখতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
