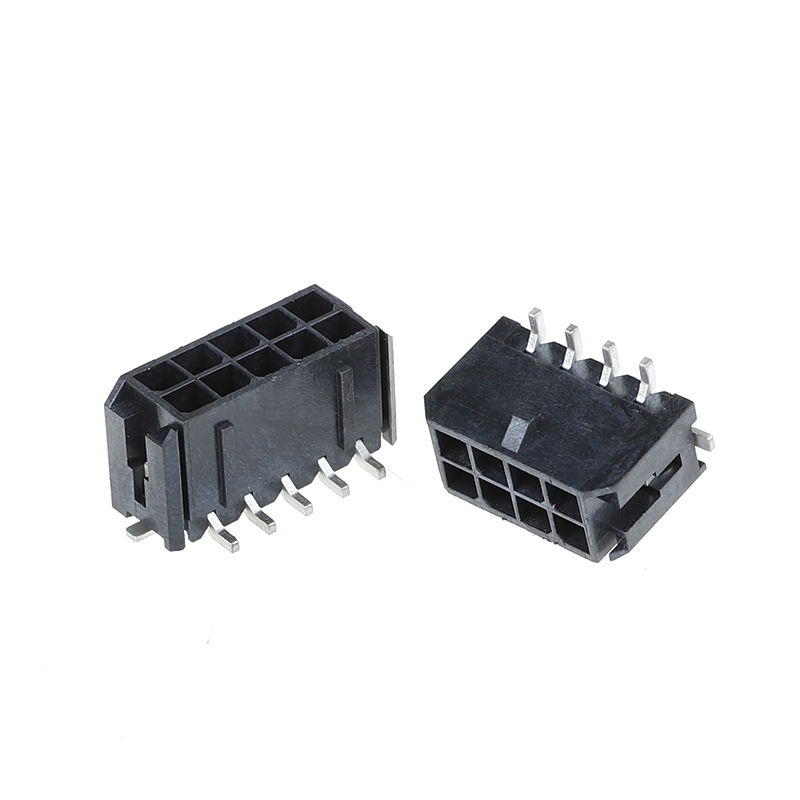

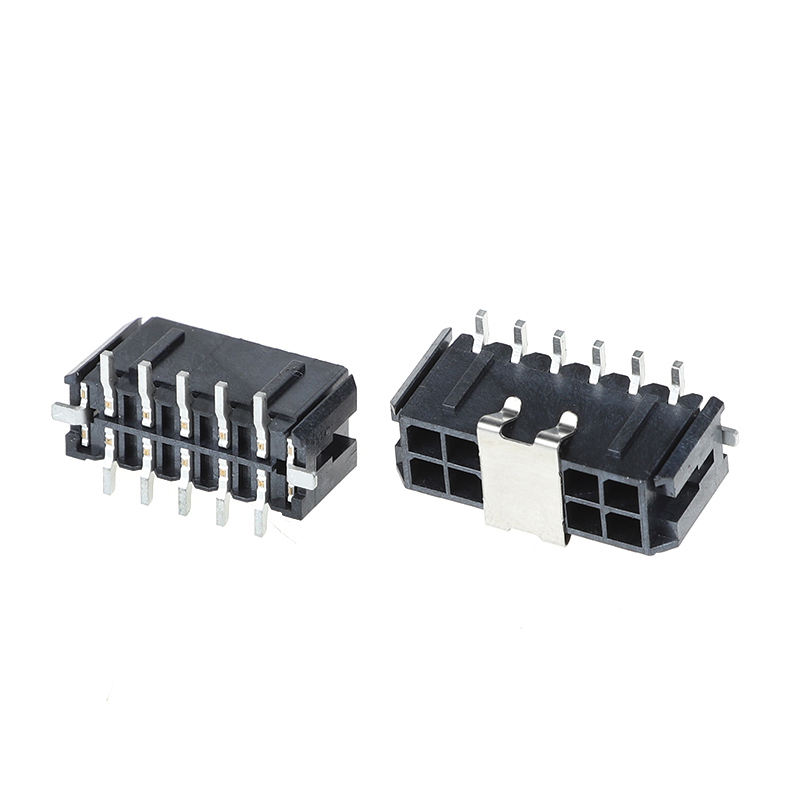

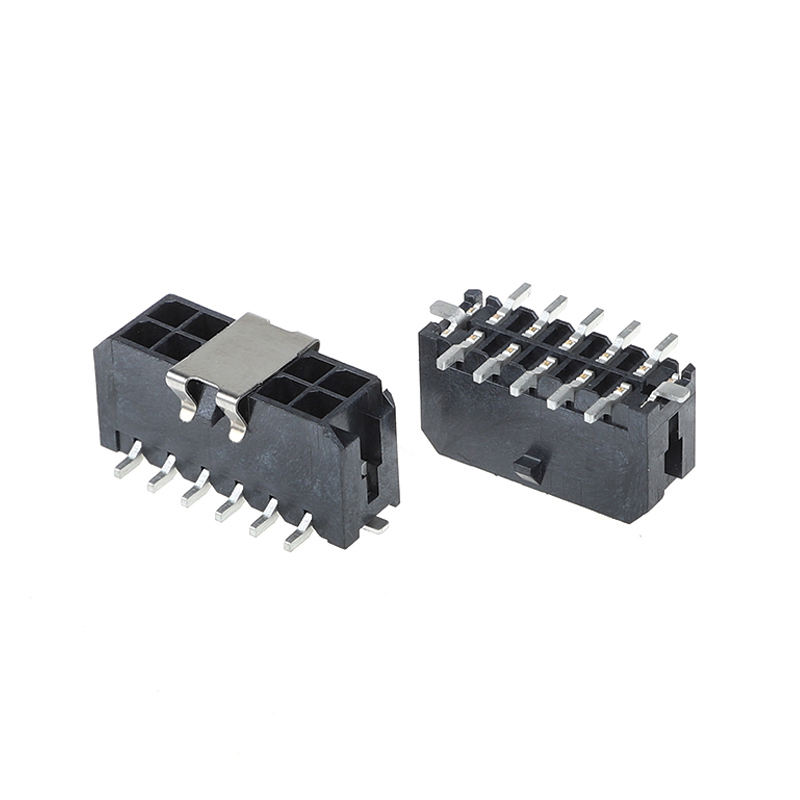

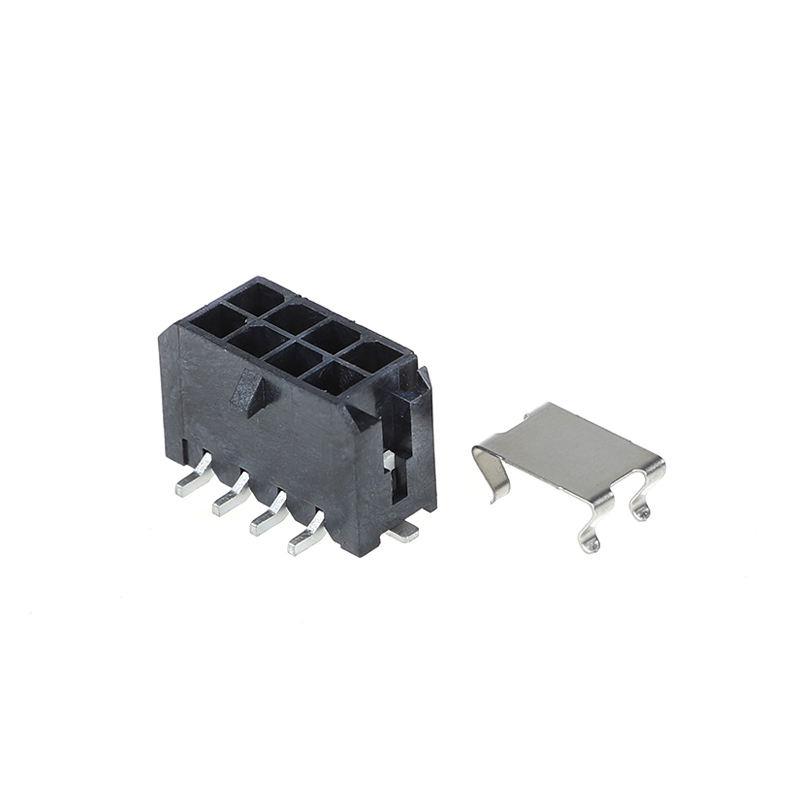

ছোট 5557 উল্লম্ব MX3.0mm পিচ ডাবল সারি 4P-24P স্বয়ংচালিত সংযোগকারী PCB-এর জন্য MOLEX43045 4P-24P উল্লম্ব স্টিকার প্রতিস্থাপন করে
পণ্য হাইলাইট
3.0mm পিচ ডবল সারি উল্লম্ব PCB সংযোগকারী, মোটরগাড়ি এবং শিল্প গ্রেড, Molex 43045 সিরিজের জন্য ড্রপ-ইন প্রতিস্থাপন
- পিচ: 3.0 মিমি, ডবল-সারি উল্লম্ব SMT স্টিকার প্রকার, পরিসর: 4P থেকে 24P
- UL94V-0 শিখা-প্রতিরোধী হাউজিং, হ্যালোজেন-মুক্ত, শিল্প ও স্বয়ংচালিত কম ধোঁয়া প্রয়োজনীয়তা পূরণ করে
- অপ্টিমাইজড লকিং স্ন্যাপ ডিজাইন: অ্যান্টি-ভাইব্রেশন, কঠোর শক এবং কম্পনের অধীনে দুর্ঘটনাজনিত মিলন প্রতিরোধ করে
- সম্পূর্ণ মিলন সেট: ওয়ান-স্টপ সোর্সিংয়ের জন্য একসাথে হাউজিং + ক্রিম টার্মিনাল সরবরাহ করে
- উল্লম্ব SMT মাউন্টিং, কমপ্যাক্ট পদচিহ্ন, PCB বোর্ডের স্থান সংরক্ষণ করে
প্রযুক্তিগত বিশেষ উল্লেখ
| আইটেম |
বিস্তারিত |
| বৈদ্যুতিক কর্মক্ষমতা |
রেট করা বর্তমান: সার্কিট প্রতি 8A
রেটেড ভোল্টেজ: 250V এসি
অন্তরণ প্রতিরোধের: ≥1000MΩ
যোগাযোগ প্রতিরোধ: ≤20mΩ
ভোল্টেজ সহ্য করুন: 1500V এসি/মিনিট |
| যান্ত্রিক কর্মক্ষমতা |
পিচ: 3.0 মিমি, ডাবল সারি, উল্লম্ব SMT
পোল নম্বর: 4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
সঙ্গম চক্র: ≥500 বার
রিটেনশন ফোর্স: এনহান্সড স্ন্যাপ, কম্পনের অধীনে অ্যান্টি-আনমেটিং |
| উপাদান এবং কলাই |
হাউজিং: PBT, UL94V-0, হ্যালোজেন-মুক্ত
টার্মিনাল উপাদান: কপার খাদ
কলাই: টিন-ধাতুপট্টাবৃত / গোল্ড ফ্ল্যাশ উপলব্ধ |
| পরিবেশগত বৈশিষ্ট্য |
অপারেটিং টেম্প: -40℃ ~ +105℃
স্বয়ংচালিত এবং শিল্প কঠোর পরিবেশের জন্য অনুগত |
| সোল্ডারিং গাইড |
SMT রিফ্লো সোল্ডারিং সামঞ্জস্যপূর্ণ
সর্বোচ্চ তাপমাত্রা: 260℃ সর্বোচ্চ, 10s সর্বোচ্চ
PCB-এর জন্য উল্লম্ব স্টিকার মাউন্ট করা |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ডের জন্য সরাসরি ড্রপ-ইন বিকল্প, একই পদচিহ্ন এবং পিনআউট:
- MOLEX: 43045 সিরিজ (4P~24P উল্লম্ব হেডার)
- JST: সমতুল্য 3.0mm ডবল সারি উল্লম্ব সিরিজ
- AMP/TE: সামঞ্জস্যপূর্ণ 3.0mm পিচ উল্লম্ব ডবল সারি PCB সংযোগকারী
দ্রষ্টব্য: ব্যাপক উৎপাদনের আগে পিন অ্যাসাইনমেন্ট এবং যান্ত্রিক মাত্রা যাচাই করুন।
পণ্যের সুবিধা
- অ্যান্টি-ভাইব্রেশন স্ন্যাপ লক: কম্পনশীল শিল্প / যানবাহনের পরিবেশে দুর্ঘটনাজনিত মিলন ঝুঁকি সমাধান করে
- হ্যালোজেন-মুক্ত + UL94V-0 প্লাস্টিক: আগুন নিরাপত্তা এবং পরিবেশগত নিয়ন্ত্রণ পূরণ করে
- সম্পূর্ণ সেট সরবরাহ: হাউজিং + টার্মিনাল, আলাদা সোর্সিং ঝামেলা নেই
- Molex43045 এর মতো একই PCB ফুটপ্রিন্ট, PCB পুনরায় ডিজাইন না করে সরাসরি প্রতিস্থাপন
- কঠোর মাত্রা নিয়ন্ত্রণ, ভর সমাবেশের জন্য স্থিতিশীল SMT ফলন
আবেদন
✅ স্বয়ংচালিত ইলেকট্রনিক্স: গাড়ি নিয়ন্ত্রণ মডিউল, আলো, সেন্সর ওয়্যারিং
✅ শিল্প সরঞ্জাম: পিএলসি, সার্ভো ড্রাইভ, শিল্প নিয়ন্ত্রক
✅ হোম অ্যাপ্লায়েন্সেস: উচ্চ ক্ষমতা সম্পন্ন গৃহস্থালী নিয়ন্ত্রণ বোর্ড
✅ পাওয়ার সাপ্লাই, ব্যাটারি ম্যানেজমেন্ট সিস্টেম, চিকিৎসা ও যোগাযোগ সরঞ্জাম
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিরপেক্ষ শক্ত কাগজ বাক্স প্যাকিং। কাস্টম প্যাকিং লেবেল এবং বারকোড অনুরোধের ভিত্তিতে উপলব্ধ।
পেমেন্ট পদ্ধতি
EXW, FOB, CIF, CPT, T/T, L/C উপলব্ধ
সীসা সময়
- নমুনা: 3 কার্যদিবস
- ভর অর্ডার: 1-2 সপ্তাহ
ফ্যাক্টরি সার্টিফিকেট এবং কাস্টম সার্ভিস
- সার্টিফিকেশন: UL, RoHS, REACH, ISO9001
- MOQ: মানক আইটেমগুলির জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ/ দ্রুত নমুনা বিতরণ.কাস্টম পরিষেবা: কাস্টম পিন গণনা, কলাই বেধ, তারের জোতা সমাবেশ, বিশেষ প্যাকেজিং এবং চিহ্নিতকরণ।
গ্রাহক নির্বাচন নির্দেশিকা
- মেরু গণনা নিশ্চিত করুন: আপনার সার্কিটের প্রয়োজনীয়তার উপর ভিত্তি করে 4P~24P নির্বাচন করুন
- কাজের পরিবেশ: কম্পন-ভারী স্বয়ংচালিত/শিল্পগত ব্যবহারের জন্য, এই উল্লম্ব অ্যান্টি-আনমেটিং সংস্করণ পছন্দ করা হয়
- তাপমাত্রা পরীক্ষা: নিশ্চিত করুন যে অপারেটিং তাপমাত্রা -40℃~+105℃ এর মধ্যে রয়েছে
- কলাই নির্বাচন: সাধারণ ব্যবহারের জন্য টিনের প্রলেপ; উচ্চ-নির্ভরযোগ্যতা সংকেত অ্যাপ্লিকেশনের জন্য সোনার ফ্ল্যাশ
- প্রোটোটাইপ পরামর্শ: ভর প্রকল্প বৈধতা আগে বিনামূল্যে নমুনা পরীক্ষা
- সামঞ্জস্যতা: মোলেক্স/জেএসটি/টিই অংশ প্রতিস্থাপন করার সময় মাত্রা এবং পিন সংজ্ঞা তুলনা করুন
FAQ
1. প্রশ্ন: আপনার একটি ক্যাটালগ আছে? আপনি আপনার সমস্ত পণ্য চেক করতে আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি অনলাইনে আমাদের সাথে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটাতে পণ্যটি খুঁজে পাচ্ছি নালগ আপনি আমার জন্য এই পণ্য করতে পারেন?
উত্তর: আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের জানান আপনার কি পণ্য প্রয়োজন, এবং আপনি কত চান. যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার রেফারেন্সের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি একটি নমুনা প্রদান করতে পারেন? এই নমুনা বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যের নমুনা সরবরাহ করি। কিন্তু আপনাকে শিপিং খরচ দিতে হবে
4. প্রশ্ন: আপনার প্রসবের সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
5. প্রশ্ন: কিভাবে আমার অর্ডার শিপ?
উত্তর: ছোট প্যাকেজগুলির জন্য, এগুলিকে এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা তাদের এয়ার বা সমুদ্রের মাধ্যমে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের যে কোনো ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি আরএমবি দিতে পারি?
উত্তর: T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যালকে গ্রহণ করুন। দয়া করে নিশ্চিত করুন যে আমরা চালানের মতো একই পরিমাণ পেতে পারি। এবং আপনি RMB এ অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কিভাবে?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করুন। IQC, OQC, IPQC, এবং QA আমাদের 10% কর্মীদের জন্য অ্যাকাউন্ট। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আপনার সমস্ত পণ্যের মূল্য তালিকা আমার প্রয়োজন। আপনি একটি মূল্য তালিকা আছে?
উত্তর: আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। যেহেতু আমাদের কাছে অনেকগুলি আইটেম আছে, তাই সমস্ত মূল্য তালিকাভুক্ত করা অসম্ভব এবং মূল্যগুলি উপাদান খরচ এবং পরিমাণের উপর ভিত্তি করে পরিবর্তিত হয়৷ এবং আপনি আমাদের আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে একের পর এক নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব
9. প্রশ্ন: আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উঃ হ্যাঁ। আমরা অনেক কাস্টমাইজড করেছি
পূর্বে আমাদের গ্রাহকদের জন্য পণ্য (প্রধানত তারের জোতা)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকেজে আপনার লোগো বা অন্যান্য তথ্য রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
