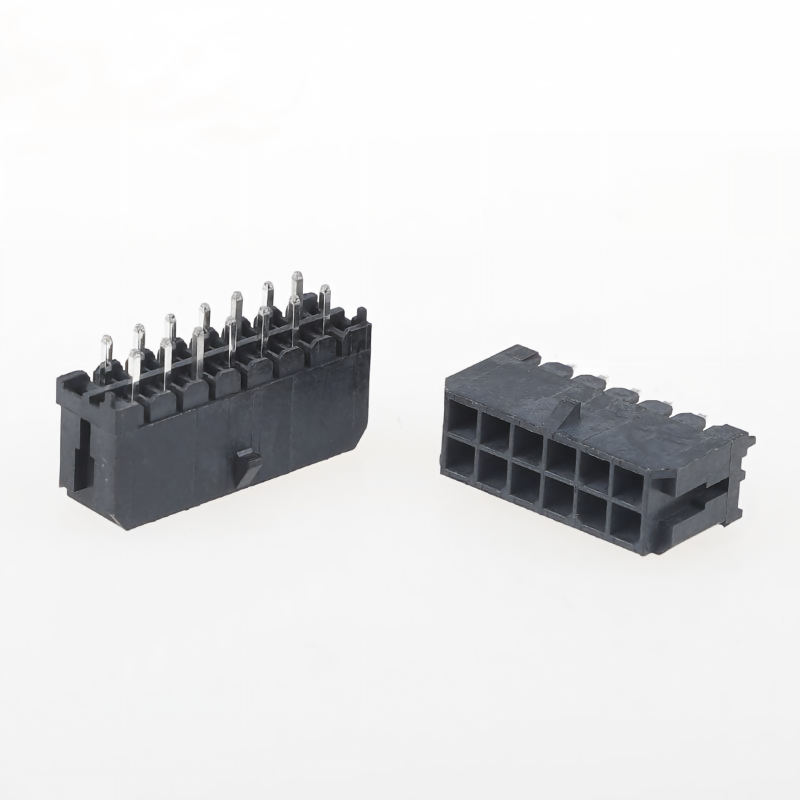

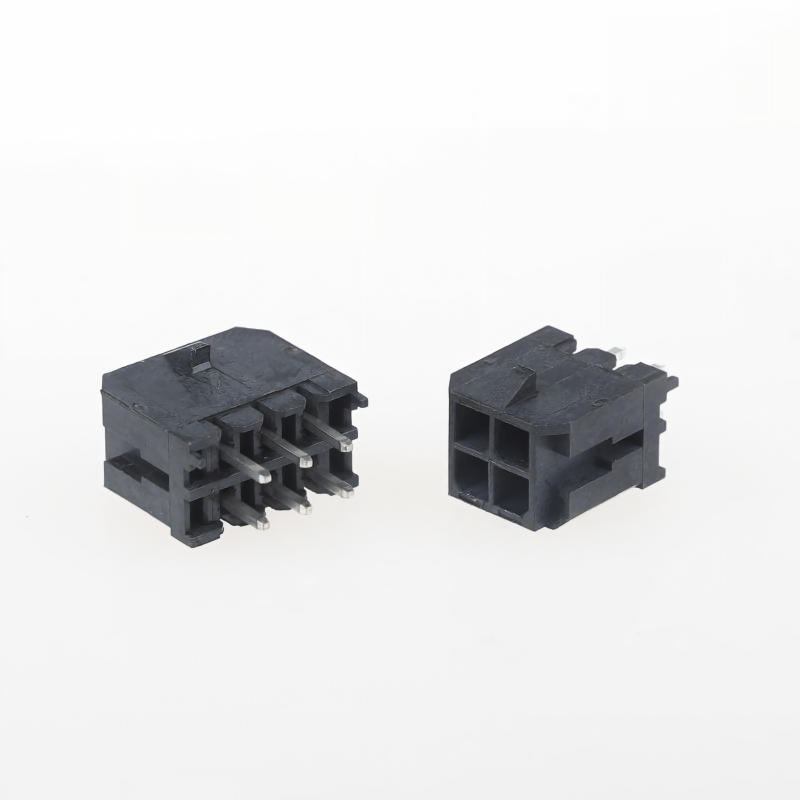

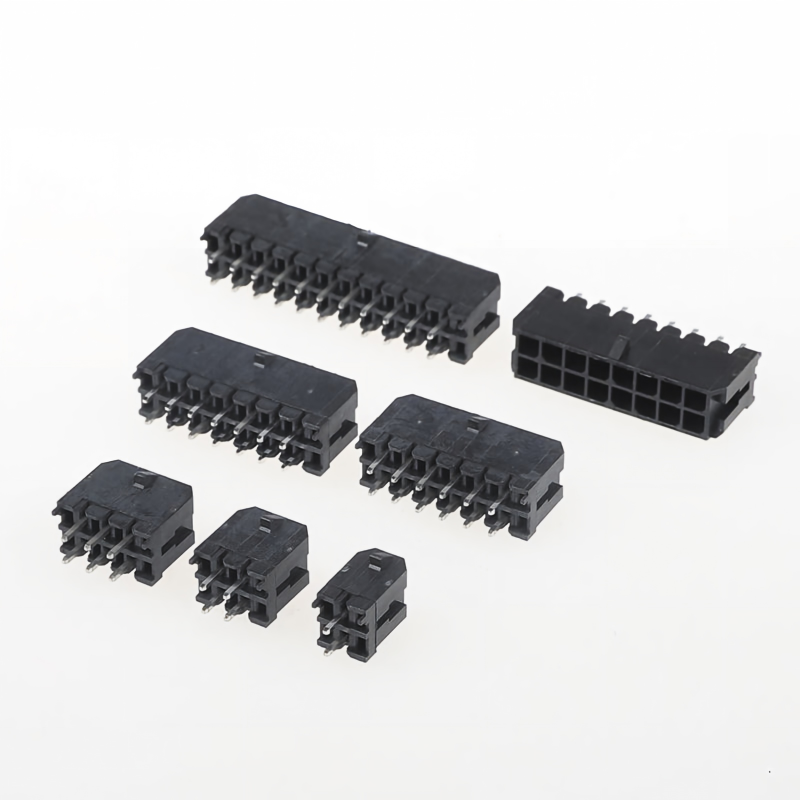

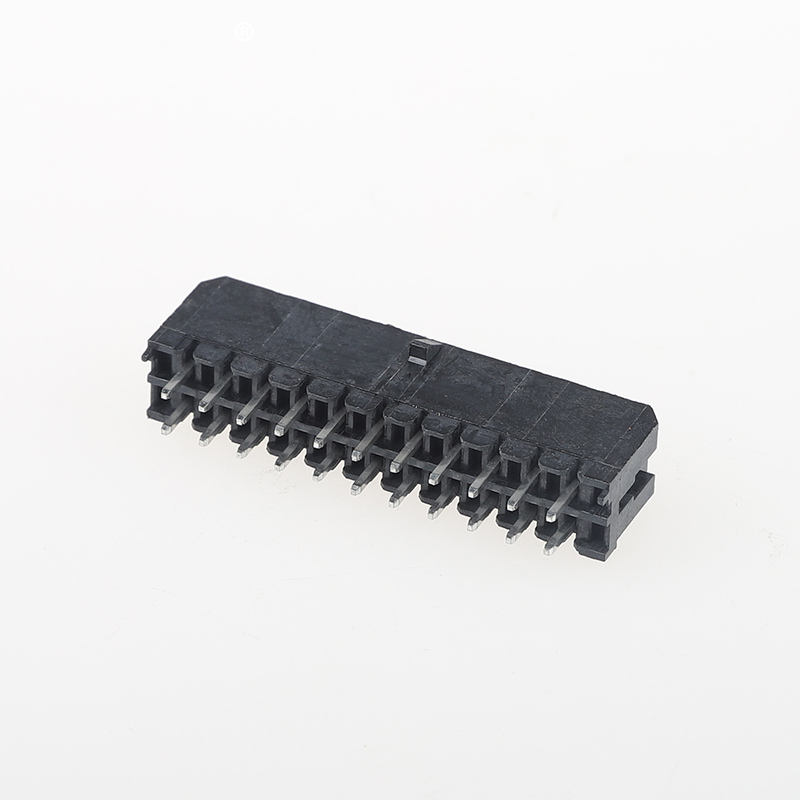

এমএক্স ৩.০মিমি পিচ কানেক্টর ডাবল রো বাকল সহ স্ট্রেট পিন ওয়্যার-টু-বোর্ড কানেক্টর
পণ্যের হাইলাইটস
- পজিটিভ লকিং বাকল ডিজাইন: অ্যান্টি-আনমেটিং, সম্পূর্ণ মেটিং এর পর একটি শ্রবণযোগ্য ও স্পর্শযোগ্য ক্লিক প্রদান করে, শিল্প ও গাড়ির অ্যাপ্লিকেশনের জন্য অবিরাম কম্পনের অধীনে কানেক্টর ড্রপ-অফ এড়িয়ে চলে
- হাউজিং উপাদান: ইউএল৯৪ভি-০ ফ্লেম রিটার্ড্যান্ট, হ্যালোজেন-ফ্রি, RoHS ও REACH অনুবর্তী
- সম্পূর্ণ সেট সরবরাহ: হাউজিং + ক্রিম্প টার্মিনাল সহ একটি সম্পূর্ণ কিট হিসাবে বিক্রি হয়, আলাদা সোর্সিং এর ঝামেলা নেই
- ডুয়াল রো, ৩.০মিমি পিচ, স্ট্রেট থ্রু-হোল পিন হেডার, পোলারাইজড অ্যান্টি-মিসপ্লাগ স্ট্রাকচার
- প্রশস্ত তাপমাত্রা পরিসীমা, পাওয়ার ও সিগন্যাল ট্রান্সমিশনের জন্য স্থিতিশীল যোগাযোগ প্রতিরোধ
প্রযুক্তিগত স্পেসিফিকেশন
| বিভাগ |
আইটেম |
প্যারামিটার |
| বৈদ্যুতিক কর্মক্ষমতা |
রেটেড কারেন্ট |
প্রতি পিনে ১০এ সর্বোচ্চ |
| রেটেড ভোল্টেজ |
৬০০ভি এসি/ডিসি |
| যোগাযোগ প্রতিরোধ |
≤১০মিΩ |
| ইনসুলেশন প্রতিরোধ |
≥৫০০০এমΩ |
| সহ্য করার ভোল্টেজ |
১ মিনিটের জন্য ১৫০০ভি এসি |
| যান্ত্রিক কর্মক্ষমতা |
পিচ |
৩.০মিমি, ডাবল রো |
| মেটিং সাইকেল |
≥৫০০ বার |
| কম্পন প্রতিরোধ |
১০~২০০০Hz, কোন সংযোগ বিচ্ছিন্নতা ও কোন আন-মেটিং নেই |
| লক স্ট্রাকচার |
পজিটিভ লক বাকল, পোলারাইজড |
| উপাদান ও প্লেটিং |
হাউজিং |
নাইলন৬৬, ইউএল৯৪ভি-০, হ্যালোজেন-ফ্রি |
| টার্মিনাল উপাদান |
কপার অ্যালয় |
| প্লেটিং |
টিন প্লেটিং (গোল্ড প্লেটিং ঐচ্ছিক) |
| পরিবেশ |
অপারেটিং টেম্প |
-৪০°C ~ +১০৫°C |
| সম্মতি |
RoHS ২.০, REACH |
| সোল্ডারিং গাইড |
সোল্ডারিং পদ্ধতি |
থ্রু-হোল ওয়েভ সোল্ডারিং/হ্যান্ড সোল্ডারিং |
| সোল্ডারিং টেম্প ও সময় |
২৬০°C সর্বোচ্চ, ≤৫সে |
| তারের পরিসীমা |
১৮~২৪AWG |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
বিশ্ব বিখ্যাত কানেক্টর সিরিজের সরাসরি ড্রপ-ইন প্রতিস্থাপন, পিসিবি পুনঃনকশার সাশ্রয়ের জন্য একই ফুটপ্রিন্ট ও পিন অ্যাসাইনমেন্ট:
- মোলেক্স: মাইক্রো-ফিট ৩.০ সিরিজ: ৪৩০২০,৪৩_০২৫,৪৩_০৩০,৪৩_০৪৫
- জেএসটি: ৩.০মিমি পিচ ডুয়াল-রো ওয়্যার-টু-বোর্ড সমতুল্য সিরিজ
- এএমপি(টিই): ৩.০মিমি ডুয়াল রো ওয়্যার-টু-বোর্ড পাওয়ার কানেক্টর সমতুল্য
দ্রষ্টব্য: ব্যাপক উৎপাদনের আগে পিন সংখ্যা ও যান্ত্রিক মাত্রা যাচাই করুন। সম্পূর্ণ বৈধতার জন্য নমুনা উপলব্ধ।
পণ্যের সুবিধা
- কম্পন-প্রতিরোধী লক বাকল: প্রকৌশলীদের সমস্যা সমাধান করে: শিল্প/স্বয়ংচালিত কম্পনের অধীনে দুর্ঘটনাজনিত আন-মেটিং
- ইউএল৯৪ভি-০ ও হ্যালোজেন-ফ্রি প্লাস্টিক, গৃহস্থালী যন্ত্রপাতি ও শিল্প নিয়ন্ত্রণের জন্য কঠোর অগ্নি নিরাপত্তা ও পরিবেশগত প্রয়োজনীয়তা পূরণ করে
- সম্পূর্ণ অ্যাসেম্বলি প্যাকেজ সরবরাহ: হাউজিং + টার্মিনাল একসাথে, বিওএম ও ক্রয় সহজ করে
- স্থিতিশীল কপার অ্যালয় টার্মিনাল নির্ভরযোগ্য টিন প্লেটিং সহ, কম যোগাযোগ প্রতিরোধ, দীর্ঘ পরিষেবা জীবন
- মোলেক্স / জেএসটি / টিই এএমপি এর সাথে ড্রপ-ইন সামঞ্জস্যপূর্ণ, পিসিবি পুনঃনকশার খরচ কমায়
- দ্রুত নমুনা ও ব্যাপক উৎপাদন লিড টাইম, নমনীয় কাস্টমাইজেশন
অ্যাপ্লিকেশন
✅ শিল্প অটোমেশন সরঞ্জাম, পিএলসি, সার্ভো ড্রাইভার
✅ গৃহস্থালী যন্ত্রপাতি: এয়ার কন্ডিশনার, ওয়াটার হিটার, ওয়াশিং মেশিন, পাওয়ার সাপ্লাই
✅ স্বয়ংচালিত অভ্যন্তরীণ নিয়ন্ত্রণ, ব্যাটারি ব্যবস্থাপনা সংকেত ও পাওয়ার সংযোগ
✅ পাওয়ার মডিউল, এলইডি ড্রাইভার, চিকিৎসা সরঞ্জাম, স্মার্ট মিটার
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিরপেক্ষ কার্টন বক্স প্যাকিং। অনুরোধে কাস্টম প্যাকিং লেবেল ও বারকোড উপলব্ধ।
পেমেন্ট পদ্ধতি
এক্সডব্লিউ, এফওবি, সিআইএফ, সিপিটি, টি/টি, এল/সি উপলব্ধ
লিড টাইম
- নমুনা: ৩ কার্যদিবস
- ব্যাপক অর্ডার: ১-২ সপ্তাহ
কারখানার সার্টিফিকেট ও কাস্টম পরিষেবা
- সার্টিফিকেশন: ইউএল, RoHS, REACH, ISO9001
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ/ দ্রুত নমুনা সরবরাহ। কাস্টম পরিষেবা: কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, কেবল হারনেস অ্যাসেম্বলি, বিশেষ প্যাকেজিং ও মার্কিং।
গ্রাহক নির্বাচন গাইড
- প্রয়োজনীয় পিন সংখ্যা নিশ্চিত করুন: ২২পি থেকে ২১২পি স্ট্যান্ডার্ড; কাস্টম পিন সংখ্যা উপলব্ধ
- তারের গেজ এবং সর্বোচ্চ কাজের কারেন্ট নিশ্চিত করুন
- কম্পন-প্রবণ পরিবেশ: আন-মেটিং প্রতিরোধ করার জন্য বাকল-লকড সংস্করণ ব্যবহার করতে হবে
- অগ্নি নিরাপত্তা প্রয়োজনীয় প্রকল্প: ইউএল৯৪ভি০ + হ্যালোজেন-ফ্রি সংস্করণ নিশ্চিত করুন
- ক্রস-ব্র্যান্ড প্রতিস্থাপন: ব্যাপক উৎপাদনের আগে মেটিং চেকের জন্য প্রথমে নমুনা পরীক্ষা করুন
- সোল্ডারিং: প্লাস্টিক হাউজিং গলে যাওয়া এড়াতে থ্রু-হোল সোল্ডারিং তাপমাত্রা সীমা অনুসরণ করুন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, তবে আমরা এটি তৈরি এবং একটি নতুন ছাঁচ তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, সেগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা সেগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনও ক্ষতির জন্য আমরা দায়ী।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। দয়া করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পেমেন্ট করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে। IQC, OQC, IPQC, এবং QA আমাদের কর্মীদের ১০% এর জন্য দায়ী। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সমস্ত দাম তালিকাভুক্ত করা অসম্ভব, এবং দামগুলি উপাদানের খরচ এবং পরিমাণের উপর নির্ভর করে পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখতে পারি। শুধু মনে রাখতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউএল, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
