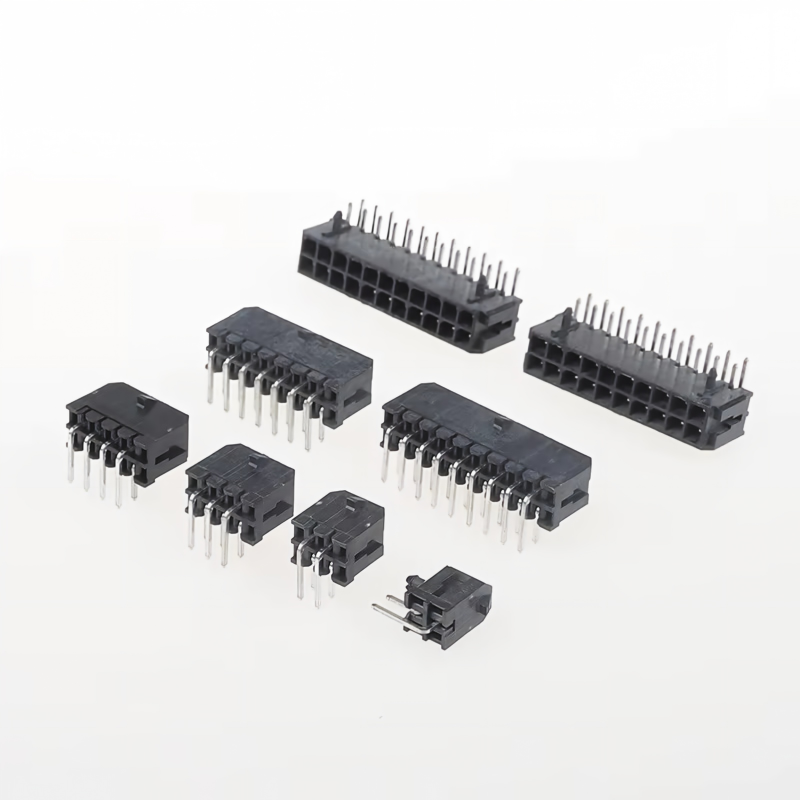

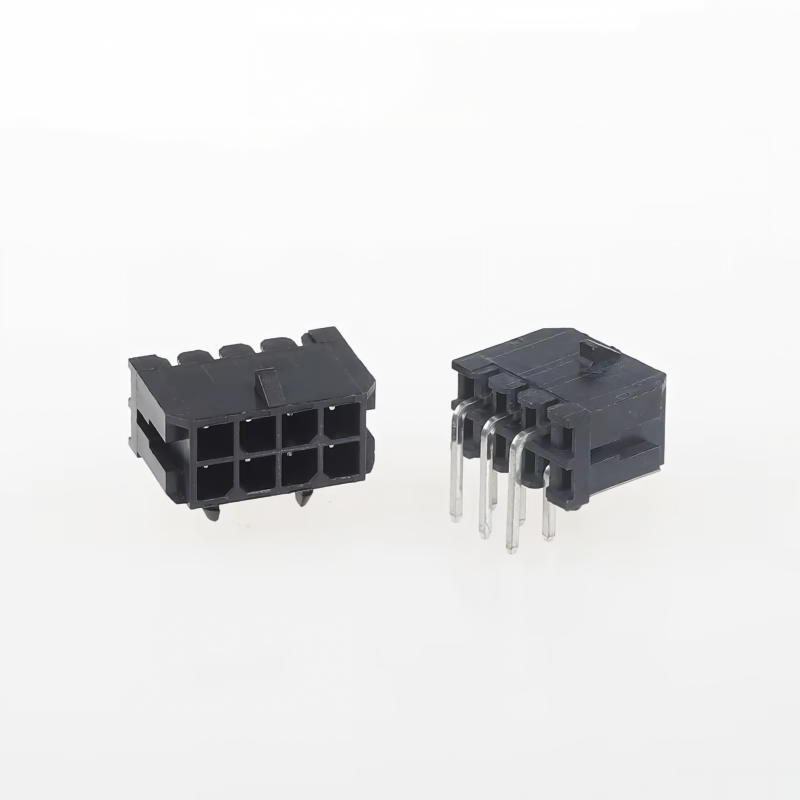

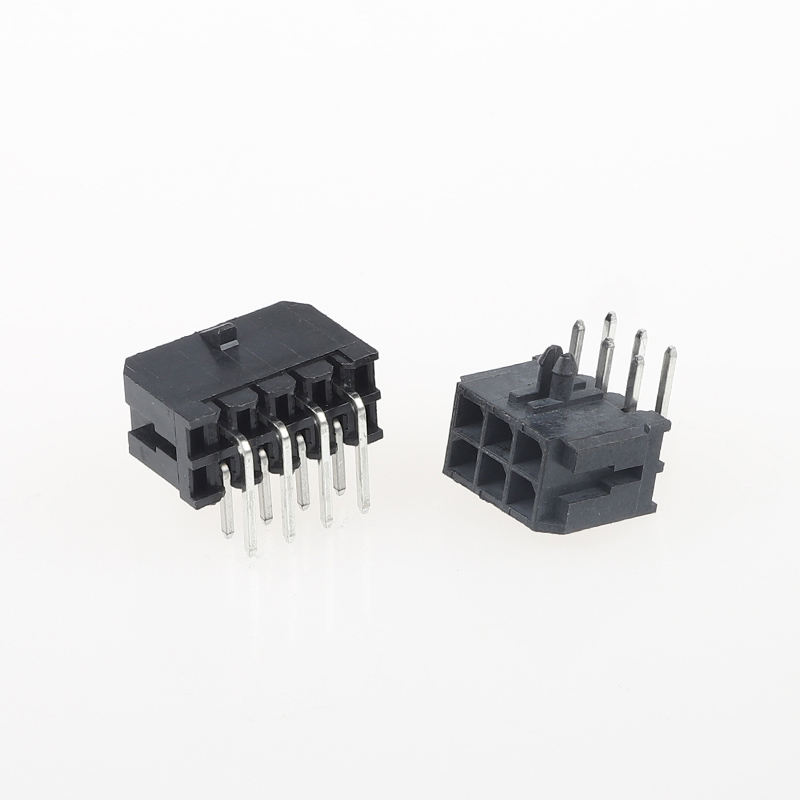

MX3.0 পিচ 3.0mm ইলেকট্রিক্যাল ওয়্যার কানেক্টর R/A SMD কানেক্টর এবং টার্মিনাল PCB বোর্ড কানেক্টর
পণ্যের হাইলাইটস
- হাউজিং ফ্লেম ক্লাস: UL94V-0, হ্যালোজেন-ফ্রি, শিল্প ও বাড়ির অ্যাপ্লায়েন্স প্রকল্পের জন্য কম বিষাক্ত ধোঁয়া
- অ্যান্টি-ভাইব্রেশন পজিটিভ লক: ক্রমাগত কম্পনের অধীনে দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া রোধ করার জন্য শক্তিশালী স্ন্যাপ লক ডিজাইন (শিল্প ও গাড়ির আনুষঙ্গিক পরিবেশের জন্য গুরুত্বপূর্ণ)
- সম্পূর্ণ সিস্টেম: সম্পূর্ণ সেট সরবরাহ, R/A SMD ওয়েফার, ম্যাচিং হাউজিং এবং ক্রিম্প টার্মিনাল সহ
- **পিচ 3.0mm, রাইট অ্যাঙ্গেল সারফেস মাউন্ট, পাওয়ার ও সিগন্যাল ট্রান্সমিশনের জন্য সিঙ্গেল-রো ওয়্যার-টু-বোর্ড সংযোগ
- RoHS ও REACH অনুবর্তী
প্রযুক্তিগত স্পেসিফিকেশন
| আইটেম |
প্যারামিটার |
| বৈদ্যুতিক কর্মক্ষমতা |
| রেটেড কারেন্ট |
প্রতি পিনে 5A |
| রেটেড ভোল্টেজ |
250V AC/DC |
| কন্টাক্ট রেজিস্ট্যান্স |
≤20mΩ |
| ইনসুলেশন রেজিস্ট্যান্স |
≥1000MΩ |
| উইথস্ট্যান্ডিং ভোল্টেজ |
1000V AC, 1 মিনিট |
| যান্ত্রিক কর্মক্ষমতা |
| মেটিং সাইকেল |
≥300 বার |
| আনমেটিং রিটেনশন |
অ্যান্টি-ড্রপ লকিং স্ট্রাকচার, ভাইব্রেশন টেস্ট সহ্য করে |
| ওয়্যার গেজ |
AWG#20 ~ AWG#28 |
| পিচ |
3.0mm |
| মাউন্ট টাইপ |
রাইট অ্যাঙ্গেল SMD |
| পজিশন |
2P~24P কাস্টমাইজযোগ্য |
| উপাদান ও প্লেটিং |
| হাউজিং |
নাইলন66, UL94V-0, হ্যালোজেন-ফ্রি, কালো |
| টার্মিনাল উপাদান |
ফসফর ব্রোঞ্জ |
| প্লেটিং |
টিন-প্লেটেড (স্ট্যান্ডার্ড); উচ্চ-নির্ভরযোগ্য সিগন্যালের জন্য গোল্ড প্লেটিং ঐচ্ছিক |
| পরিবেশ ও সোল্ডারিং গাইড |
| অপারেটিং টেম্প |
-40℃ ~ +105℃ |
| SMD রিফ্লো টেম্প |
সর্বোচ্চ 260℃, IPC সোল্ডারিং স্ট্যান্ডার্ড মেনে চলে |
| কমপ্লায়েন্স |
RoHS, REACH |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
আমাদের MX3.0 R/A SMD কানেক্টর যান্ত্রিকভাবে ও বৈদ্যুতিকভাবে সিরিজের সাথে বিনিময়যোগ্য, খরচের জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন:
- Molex: Micro-Fit 3.0 সিরিজ (43640 /43645 /43650 সিরিজ)
- JST: 3.0mm পিচ ওয়্যার-টু-বোর্ড R/A SMD সমতুল্য সিরিজ
- TE (AMP): 3.0mm ওয়্যার-টু-বোর্ড রাইট-অ্যাঙ্গেল SMD কানেক্টর সমতুল্য
দ্রষ্টব্য: গণ উৎপাদনের আগে পিন সংখ্যা ও PCB ফুটপ্রিন্ট যাচাই করুন।
পণ্যের সুবিধা
- ভাইব্রেশন-প্রতিরোধী লক: পজিটিভ লকিং চলমান ও কম্পনশীল সরঞ্জামের জন্য দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া এড়িয়ে চলে, আলগা সংযোগের ফিল্ড ফেলিওরের ঝুঁকি সমাধান করে।
- হ্যালোজেন-ফ্রি UL94V-0 হাউজিং: শিল্প নিয়ন্ত্রণ, বাড়ির অ্যাপ্লায়েন্স এবং স্বয়ংচালিত আনুষঙ্গিক অগ্নি নিরাপত্তা প্রয়োজনীয়তার জন্য নিরাপদ।
- সম্পূর্ণ BOM সরবরাহ: ওয়ান-স্টপ ক্রয়: SMD ওয়েফার + হাউজিং + ক্রিম্প টার্মিনাল, একাধিক সরবরাহকারীর সোর্সিংয়ের ঝামেলা নেই।
- স্থিতিশীল SMD সোল্ডারিং: অপ্টিমাইজড SMT ফুট, ভাল সোল্ডারেবিলিটি, PCB অ্যাসেম্বলির সময় কম টুম্বস্টোন রেট।
- সাশ্রয়ী বিকল্প: আন্তর্জাতিক ব্র্যান্ডের সাথে পিন-টু-পিন সামঞ্জস্যপূর্ণ, নির্ভরযোগ্যতার সাথে আপস না করে BOM খরচ কমায়।
অ্যাপ্লিকেশন
✅ শিল্প অটোমেশন, সার্ভো কন্ট্রোল, পিএলসি পেরিফেরাল
✅ বাড়ির অ্যাপ্লায়েন্স: এয়ার কন্ডিশনার, ওয়াশিং মেশিন, পাওয়ার সাপ্লাই মডিউল
✅ স্বয়ংচালিত সহায়ক ইলেকট্রনিক্স, গাড়ির আলো ও সেন্সর হারনেস
✅ রোবোটিক্স, মেডিকেল সরঞ্জাম, ব্যাটারি ম্যানেজমেন্ট সিস্টেমের জন্য পাওয়ার ও সিগন্যাল ট্রান্সমিশন
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিউট্রাল কার্টন বক্স প্যাকিং। কাস্টম প্যাকিং লেবেল ও বারকোড অনুরোধে উপলব্ধ।
পেমেন্ট পদ্ধতি
EXW, FOB, CIF, CPT, T/T, L/C উপলব্ধ
লিড টাইম
- নমুনা: 3 কার্যদিবস
- গণ অর্ডার: 1-2 সপ্তাহ
কারখানার সার্টিফিকেট ও কাস্টম পরিষেবা
- সার্টিফিকেশন: UL, RoHS, REACH, ISO9001
- MOQ: স্ট্যান্ডার্ড আইটেমের জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ/ দ্রুত নমুনা সরবরাহ। কাস্টম পরিষেবা: কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, কেবল হারনেস অ্যাসেম্বলি, বিশেষ প্যাকিং ও মার্কিং।
গ্রাহক নির্বাচন গাইড
- পিন সংখ্যা এবং বর্তমান প্রয়োজনীয়তা নিশ্চিত করুন: পাওয়ার সার্কিটের জন্য টিন প্লেটিং; লো-লেভেল সিগন্যালের জন্য গোল্ড প্লেটিং প্রস্তাবিত।
- আপনার সরঞ্জামের সর্বোচ্চ অপারেটিং তাপমাত্রা এবং কম্পন গ্রেড পরীক্ষা করুন; উচ্চ-কম্পন পরিবেশের জন্য আমাদের লক ডিজাইন পছন্দনীয়।
- PCB ফুটপ্রিন্ট: আমাদের R/A SMD ওয়েফারের সাথে মিলানোর জন্য আমাদের প্রদত্ত PCB ফুটপ্রিন্ট ব্যবহার করুন।
- তারের নির্বাচন: AWG#20~#28, টার্মিনাল ক্রিম্প রেঞ্জের সাথে মিলান।
- গণ প্রকল্প বৈধতার আগে প্রি-নমুনা পরীক্ষা অত্যন্ত প্রস্তাবিত।
FAQ
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
5. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় যে কোনও পণ্যের ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে। IQC, OQC, IPQC, এবং QA আমাদের কর্মীদের 10% এর জন্য দায়ী। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সমস্ত দাম তালিকাভুক্ত করা অসম্ভব, এবং দামগুলি উপাদানের খরচ এবং পরিমাণের উপর নির্ভর করে পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখতে পারি। শুধু মনে রাখতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
