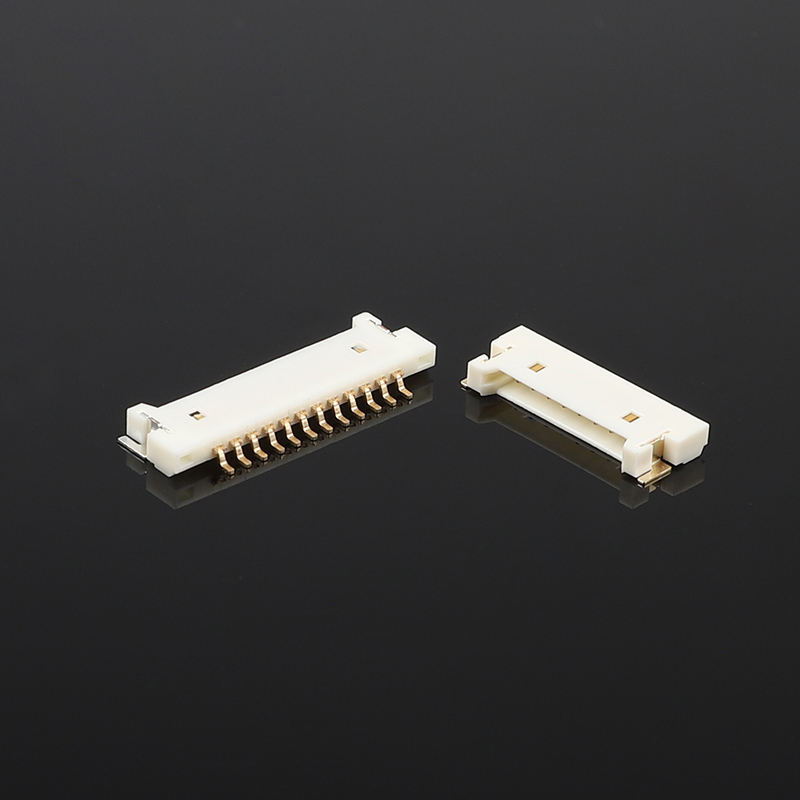

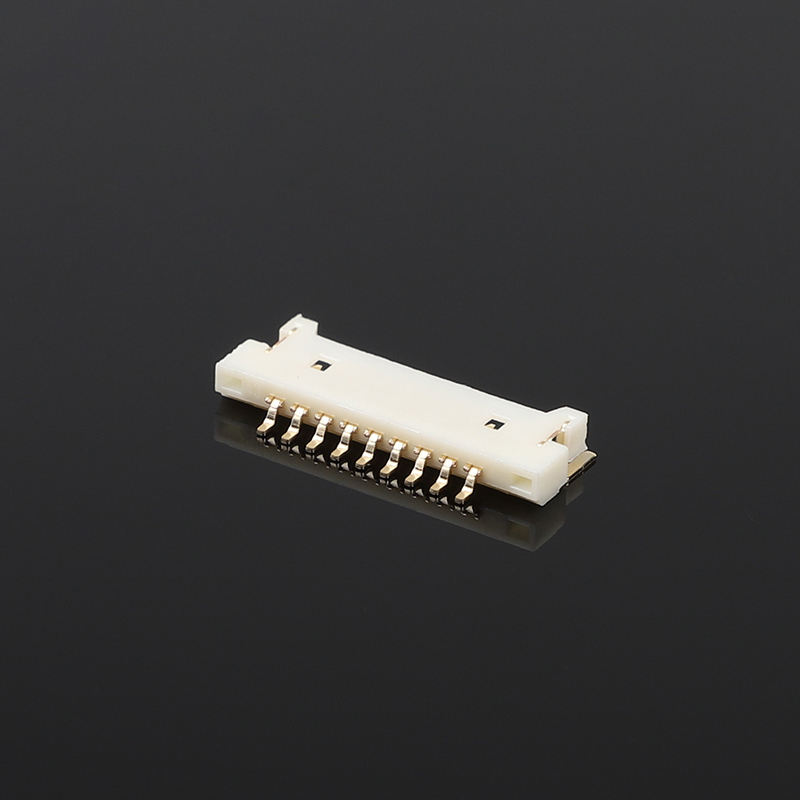

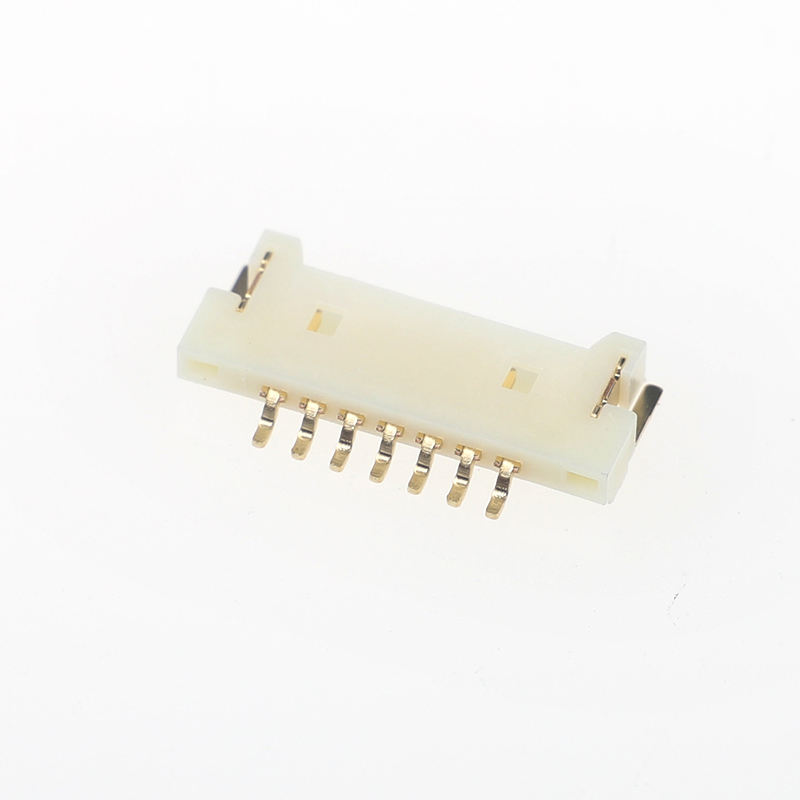

১.২৫ আল্ট্রা-থিন হরাইজন্টাল প্যাচ সম্পূর্ণ গোল্ড-প্লেটেড কানেক্টর | WT125JW
পণ্যের হাইলাইটস
- ১.২৫মিমি পিচ আল্ট্রা-লো-প্রোফাইল হরাইজন্টাল SMD ফিমেল ওয়েফার, Molex 51146 সিরিজের ড্রপ-ইন রিপ্লেসমেন্ট
- অ্যান্টি-অক্সিডেশন, কম্পন ও আর্দ্র পরিবেশে স্থিতিশীল সিগন্যালের জন্য সম্পূর্ণ গোল্ড-প্লেটেড কন্টাক্ট

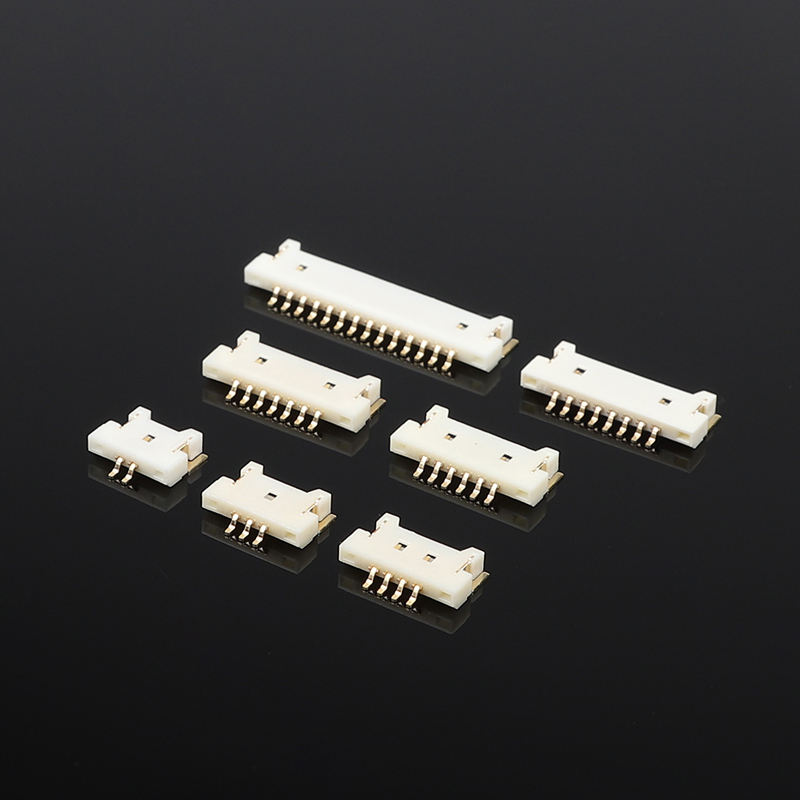

- ২-২০ পজিশন উপলব্ধ, হাই-স্পিড SMT অ্যাসেম্বলির জন্য টেপ-এন্ড-রিল প্যাকেজিং
- পোলারাইজড + ফ্রিকশন-লক অ্যান্টি-মিস-মেটিং ডিজাইন, দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে
- RoHS / REACH কমপ্লায়েন্ট, লিড-ফ্রি রিফ্লো সোল্ডারিংয়ের জন্য উচ্চ-তাপমাত্রার UL94V-0 হাউজিং
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
১.২৫ মিমি |
| টাইপ |
হরাইজন্টাল SMD ফিমেল ওয়েফার (ওয়্যার-টু-বোর্ড) |
| পিন সংখ্যা |
২-২০ পজিশন |
| সারি |
সিঙ্গেল রো |
| মেটিং ওরিয়েন্টেশন |
হরাইজন্টাল / রাইট-অ্যাঙ্গেল টু পিসিবি |
| মাউন্টিং |
সারফেস-মাউন্ট SMD, টেপ ও রিল প্যাকেজিং |
| পোলারাইজেশন |
হ্যাঁ, অ্যান্টি-মিস-ইনসার্শন |
| লকিং |
নিরাপদ মেটিংয়ের জন্য ফ্রিকশন লক |
| ক্রস রেফারেন্স |
Molex 51146 সিরিজ |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
| কন্টাক্ট প্লেটিং |
নিকেল বেসের উপর সম্পূর্ণ গোল্ড-প্লেটেড |
| হাউজিং উপাদান |
উচ্চ-তাপমাত্রার থার্মোপ্লাস্টিক, UL94V-0 |
| রেটেড কারেন্ট |
প্রতি পিনে ১A (AWG ২৮-৩২) |
| রেটেড ভোল্টেজ |
১২৫V AC/DC |
| সর্বোচ্চ কন্টাক্ট রেজিস্ট্যান্স |
≤ ২০ mΩ |
| সর্বনিম্ন ইনসুলেশন রেজিস্ট্যান্স |
≥ ১০০০ MΩ |
| উইথস্ট্যান্ডিং ভোল্টেজ |
৫০০V AC / ১ মিনিট |
পরিবেশগত ও সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা |
-৪০°C ~ +১০৫°CAlibaba.co... |
| স্টোরেজ তাপমাত্রা |
-২৫°C ~ +৬০°C |
| সোল্ডার প্রোফাইল |
লিড-ফ্রি SMT রিফ্লোর সাথে সামঞ্জস্যপূর্ণ (সর্বোচ্চ পিক ২৬০°C) |
| কমপ্লায়েন্স |
RoHS, REACH |
| নোট |
রিফ্লো সোল্ডারিংয়ের সময় বা পরে যান্ত্রিক চাপ প্রয়োগ করবেন না |
পণ্যের বৈশিষ্ট্য
- আল্ট্রা-থিন হরাইজন্টাল রাইট-অ্যাঙ্গেল SMD মাউন্টিং, স্লিম ডিভাইস ডিজাইনের জন্য কম বোর্ড-স্পেস দখল
- ফসফর ব্রোঞ্জ কন্টাক্ট বেস সম্পূর্ণ গোল্ড প্লেটিং সহ, কম কন্টাক্ট রেজিস্ট্যান্স, চমৎকার অ্যান্টি-করোশন ও অ্যান্টি-অক্সিডেশন পারফরম্যান্স
- বিপরীত সন্নিবেশ এড়াতে পোলারাইজড কিয়িং বৈশিষ্ট্য; বিল্ট-ইন ফ্রিকশন লক স্থিতিশীল মেটিং নিশ্চিত করে, কম্পন শকের অধীনে অ্যান্টি-ড্রপ
- হাউজিং: উচ্চ-তাপমাত্রা-প্রতিরোধী UL94V-0 থার্মোপ্লাস্টিক, স্ট্যান্ডার্ড লিড-ফ্রি রিফ্লো সোল্ডারিং প্রোফাইলের সাথে সামঞ্জস্যপূর্ণ
- ২-২০ পজিশন কনফিগারযোগ্য; Molex 51146 PCB ফুটপ্রিন্টের সাথে কঠোরভাবে মেলে, পিসিবি পরিবর্তন ছাড়াই সরাসরি ড্রপ-ইন রিপ্লেসমেন্ট
- স্বয়ংক্রিয় পিক-এন্ড-প্লেসের জন্য টেপ-এন্ড-রিল ক্যারিয়ার; OEM প্রকল্পের জন্য কাস্টম পিন সংখ্যা ও প্লেটিং বিকল্প উপলব্ধ
পণ্যের সুবিধা
- সরাসরি ড্রপ-ইন রিপ্লেসমেন্ট: Molex 51146 এর সাথে ১:১ ফুটপ্রিন্ট সামঞ্জস্যপূর্ণ, পিসিবি রিডিজাইন করার প্রয়োজন নেই, প্রকল্পের চক্র ও BOM মাইগ্রেশন ঝুঁকি হ্রাস করে
- সম্পূর্ণ গোল্ড-প্লেটেড কন্টাক্ট: স্ট্যান্ডার্ড টিন-প্লেটেড সংস্করণের তুলনায়, উচ্চ-আর্দ্রতা, কম্পন-প্রবণ, দীর্ঘ-জীবন অ্যাপ্লিকেশনের জন্য উন্নত পারফরম্যান্স, কম বিরতিহীন সংযোগের ঝুঁকি
- উৎপাদন-বান্ধব: অপ্টিমাইজড SMD প্যাড লেআউট, স্থিতিশীল টেপ-এন্ড-রিল ক্যারিয়ার, ব্যাপক উৎপাদনের জন্য উচ্চ পিক-এন্ড-প্লেস ইল্ড
- নমনীয় কাস্টমাইজেশন: OEM/ODM প্রকল্পের জন্য কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, বিশেষ প্যাকেজিং সমর্থন করে
- খরচ-অপ্টিমাইজড বিকল্প: স্থিতিশীল দেশীয় সাপ্লাই চেইন, আমদানিকৃত আসল যন্ত্রাংশের তুলনায় কম লিড-টাইম, মাঝারি-উচ্চ ভলিউম অর্ডারের জন্য প্রতিযোগিতামূলক মোট খরচ
অ্যাপ্লিকেশন
- ভোক্তা ইলেকট্রনিক্স: ছোট গৃহস্থালী যন্ত্রপাতি, পরিধানযোগ্য ডিভাইস, স্মার্ট প্যানেল, পোর্টেবল সরঞ্জাম
- ডিসপ্লে ও টাচ মডিউল: এলসিডি / ওএলইডি ডিসপ্লে অভ্যন্তরীণ সিগন্যাল সংযোগ, টাচ স্ক্রিন মডিউল
- শিল্প নিয়ন্ত্রণ: কমপ্যাক্ট সেন্সর, ছোট কন্ট্রোলার, নিরাপত্তা ও অ্যালার্ম সরঞ্জাম
- মেডিকেল ডিভাইস: পোর্টেবল মেডিকেল যন্ত্র (শুধুমাত্র সিগন্যাল-লেভেল সংযোগ)
- আইওটি ও স্মার্ট হার্ডওয়্যার: স্মার্ট সেন্সর নোড, মিনিচার কমিউনিকেশন মডিউল
গ্রাহক নির্বাচন গাইড
- পিন সংখ্যা নির্বাচন: প্রকৃত সিগন্যাল/পাওয়ার চ্যানেল নিশ্চিত করুন; সেই অনুযায়ী ২-২০P নির্বাচন করুন। পিসিবি স্পেস বাঁচাতে অতিরিক্ত-স্পেক পিন সংখ্যা এড়িয়ে চলুন।
- প্লেটিং পছন্দ: উচ্চ আর্দ্রতা, কম্পন, দীর্ঘ পরিষেবা-জীবনের প্রয়োজনীয়তার জন্য সম্পূর্ণ গোল্ড-প্লেটেড সংস্করণ নির্বাচন করুন; খরচ-সংবেদনশীল সাধারণ-উদ্দেশ্যের প্রকল্পের জন্য টিন-প্লেটেড বিকল্প উপলব্ধ।
- পিসিবি ডিজাইন: WT125JW প্রস্তাবিত প্যাড লেআউট (Molex 51146 ফুটপ্রিন্টের মতো) অনুসরণ করুন। প্যাডের আকার ইচ্ছামত পরিবর্তন করবেন না।
- মেটিং রিমাইন্ডার: 51146 সিরিজের সাথে সামঞ্জস্যপূর্ণ ম্যাচিং মেটিং হাউজিং ও ক্রিম্প টার্মিনাল ব্যবহার করুন; AWG ২৮-৩২ তারের গেজ ব্যবহার করুন।
- অ্যাসেম্বলি: স্বয়ংক্রিয় SMT-এর জন্য অবশ্যই টেপ-এন্ড-রিল ব্যবহার করতে হবে; ম্যানুয়াল অ্যাসেম্বলি শুধুমাত্র ছোট-ব্যাচ প্রোটোটাইপের জন্য অনুমোদিত।
- সোল্ডারিং: লিড-ফ্রি রিফ্লো তাপমাত্রা বক্ররেখা কঠোরভাবে অনুসরণ করুন; উচ্চ-তাপমাত্রার সেকেন্ডারি পুনরাবৃত্ত রিফ্লো এড়িয়ে চলুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, তবে আমরা এটি তৈরি এবং একটি নতুন ছাঁচ তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী থাকব।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পেমেন্ট করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কি?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের মান বিভাগের ১০% দখল করে। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত ওয়্যার হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আপনার লোগো বা অন্য তথ্য প্যাকেজে রাখার জন্য কোন সমস্যা নেই। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
