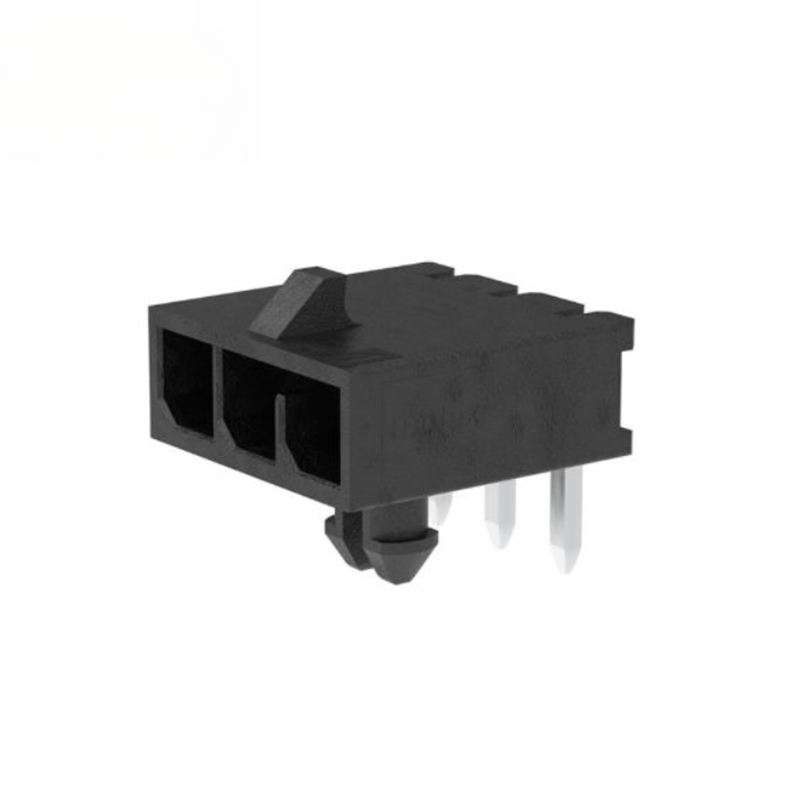

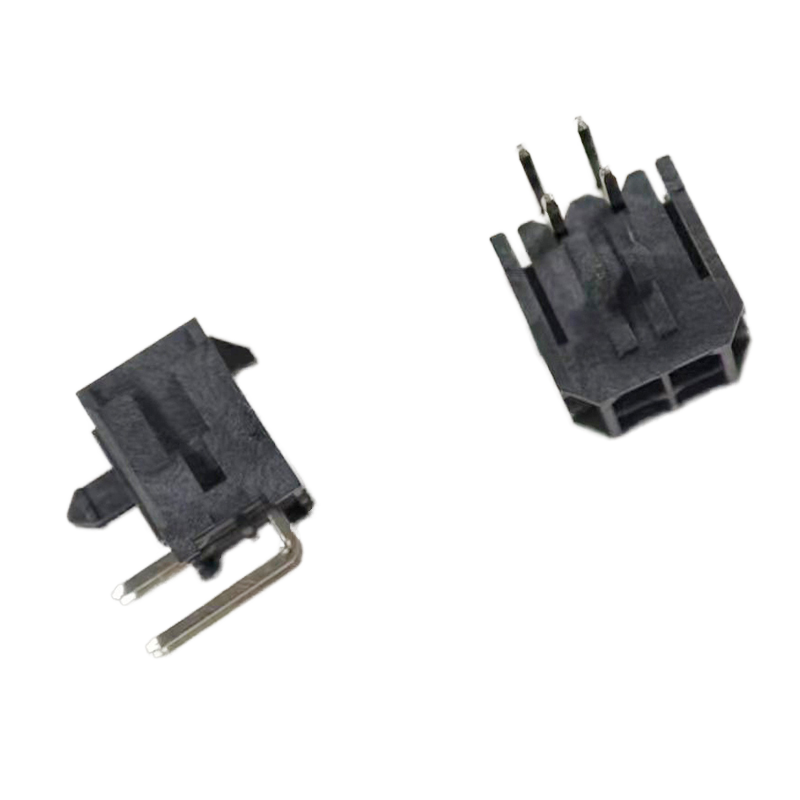

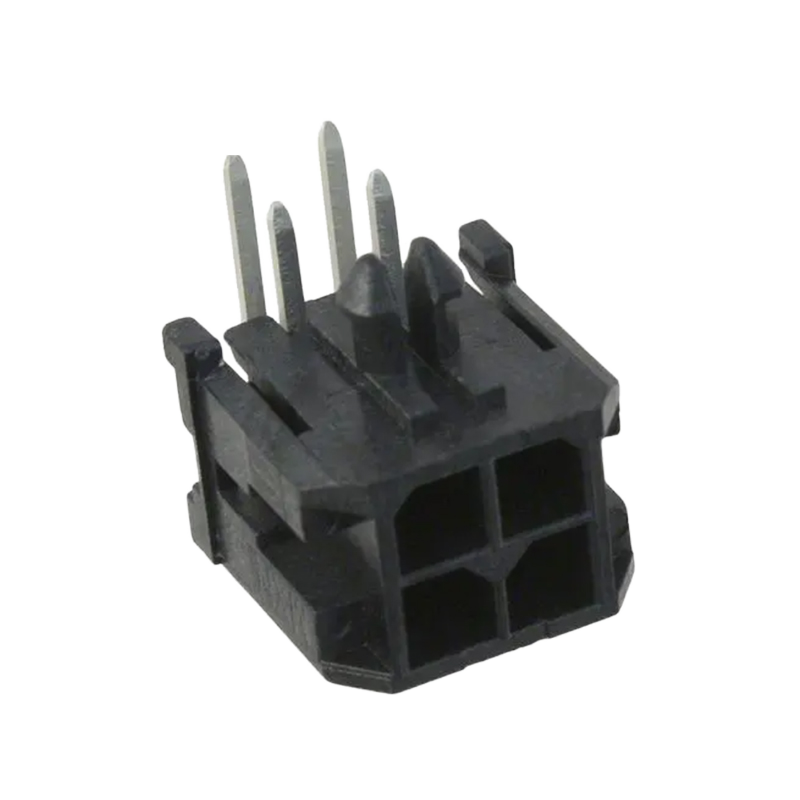

মোলেক্স ৪৩০৪৫ মাইক্রো ফিট ৩.০ মিমি আর/এ পুরুষ পিন হেডার ২ এক্স২/৬পি/৮পি/১২পি ডাবল-রো ডাইরেক্টানগুলার এমএক্স৩.০ পিসিবি সংযোগকারী
পণ্যের হাইলাইটস
- 3.0 মিমি পিচ, ডাবল-রো ডান-কোণ-হোল পুরুষ হেডার, মোল্লেক্স 43045 মাইক্রো-ফিট 3.0 সিরিজের সাথে সামঞ্জস্যপূর্ণ
- উপলব্ধঃ ৬-পিন / ৮-পিন / ১২-পিন, ওয়্যার-টু-বোর্ড পাওয়ার & সিগন্যাল হাইব্রিড সংযোগ
- উচ্চ-তাপমাত্রা এলসিপি হাউজিং UL94-V0, গ্লো-ওয়্যার-সম্মত, নিম্ন-হ্যালোজেন বিকল্প উপলব্ধ
- ব্রাস খাদ পুরুষ পিন, ম্যাট টিন / বিভিন্ন কাজের অবস্থার জন্য নির্বাচনী স্বর্ণ plating বিকল্প
- অন্তর্নির্মিত পোলারাইজেশন কী + পিসিবি লক পিক, কম্পনের সময় ভুল সন্নিবেশ এবং বিরোধী পতন বিরোধী
- স্থান-সীমিত PCB বিন্যাস জন্য নিখুঁত, 43025 সিরিজ মহিলা পাত্রে ঘর সঙ্গে mates
টেকনিক্যাল স্পেসিফিকেশন
সাধারণ যান্ত্রিক পরামিতি
| পয়েন্ট |
স্পেসিফিকেশন |
| সিরিজ |
মাইক্রো-ফিট ৩.০ (৪৩০৪৫ সামঞ্জস্যপূর্ণ) |
| পিচ |
3.00 মিমি |
| সারি সংখ্যা |
ডাবল-রো |
| উপলব্ধ পজিশন |
৬পি, ৮পি, ১২পি |
| নির্দেশনা |
ডান কোণ (R/A) |
| মাউন্ট স্টাইল |
থ্রু-হোল (থ্রু-হোল সোয়েডার) |
| সমকামিতার চক্র |
30 টি চক্র সাধারণতমোলেক্স |
| জমজমাট/জমজমাট শক্তি |
সর্বাধিক 8N / মিনিট 2.4N প্রতি সার্কিটমোলেক্স |
| কোপ্লানারিটি |
সোল্ডারের জন্য ≤0.15 মিমি |
| লকিং |
অন্তর্নির্মিত পিসিবি লক পিন + হাউজিং মেরুকরণ কী |
| সঙ্গী |
৪৩০২৫ সিরিজের মহিলা ভর্তি হাউজিং |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট |
স্পেসিফিকেশন |
| আবাসনের উপাদান |
গ্লাস ভরা LCP, UL94-V-0, কালো, গ্লো-ওয়্যার ≥775°C GWIT সক্ষম |
| টার্মিনাল উপাদান |
ব্রোঞ্জের খাদ |
| প্লাটিং অপশন-এ |
নিকেলের উপরে ম্যাট টিন (সাধারণ বাণিজ্যিক ব্যবহার) |
| প্লাটিং অপশন-বি |
স্পর্শ এলাকায় নির্বাচনী স্বর্ণ + সোল্ডার লেজ উপর টিন (উচ্চ নির্ভরযোগ্যতা) |
| নামমাত্র বর্তমান |
প্রতি পরিচিতিতে সর্বোচ্চ 8.5A (ডায়ার গজ এবং তাপমাত্রা বৃদ্ধি উপর নির্ভর করে) |
| নামমাত্র ভোল্টেজ |
৬০০ ভোল্ট এসি/ডিসি |
| সর্বাধিক যোগাযোগ প্রতিরোধ |
≤10 mΩ |
| মিন আইসোলেশন প্রতিরোধের |
≥১০০০ এমও |
| ডাইলেক্ট্রিক প্রতিরোধ ভোল্টেজ |
1500V এসি 1 মিনিটের জন্য, কোন ভাঙ্গন নেই |
পরিবেশগত ও সোল্ডারিং গাইড
| পয়েন্ট |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা |
-40 °C ~ +105 °C |
| সম্মতি |
RoHS, REACH SVHC, নিম্ন-হ্যালোজেন ঐচ্ছিক |
| সোল্ডারিং পদ্ধতি |
ওয়েভ সোল্ডারিং / আইআর রিফ্লো সামঞ্জস্যপূর্ণ (থ্রু-হোল পিন) |
| পিক রিফ্লো তাপমাত্রা |
সর্বোচ্চ ২৬৫ °সি (১০ সেকেন্ডের মধ্যে থাকার সীমা) |
| সঞ্চয়স্থানের অবস্থা |
৫-৩০ °সি, ৪০-৭০% RH, ক্ষয়কারী গ্যাস এড়ানো |
| প্যাকেজ |
ট্রে / টেপ & রোল স্বয়ংক্রিয়ভাবে সন্নিবেশ করার জন্য উপলব্ধ |
পণ্যের বৈশিষ্ট্য
- ডাবল-রো 3.0 মিমি পিচ, ডান-কোণ থ্রু-হোল লোডিং সমাপ্তি, অনুভূমিক বহির্গামী তারের মুক্তি
- ইন্টিগ্রেটেড পোলারাইজেশন কীঃ বিপরীত জোড়া এড়াতে, ক্ষতি থেকে PCB & শেল রক্ষা
- স্ন্যাপ-ইন প্লাস্টিকের লকিং পিকঃ দৃঢ়ভাবে PCB এ হেডার লক, কম্পন শক প্রতিরোধ
- উচ্চ-পারফরম্যান্স এলসিপি প্লাস্টিকের হাউজিং, উচ্চ তাপমাত্রা শীর্ষ IR রিফ্লো সোল্ডারিং প্রতিরোধ
- মাল্টিপ্লেটিং নির্বাচনঃ ব্যয়-সংবেদনশীল প্রকল্পের জন্য ম্যাট টিন; উচ্চ-চক্র / ক্ষয়কারী পরিবেশের জন্য নির্বাচনী স্বর্ণ
- সম্পূর্ণরূপে আবৃত পিন নকশা, বিদেশী ধ্বংসাবশেষ দ্বারা দুর্ঘটনাক্রমে শর্ট সার্কিট প্রতিরোধ
- স্ট্যান্ডার্ড পার্টনারঃ 43025 মহিলা ভর্তি সিরিজ, সম্পূর্ণ মাইক্রো-ফিট 3.0 ইন্টারকানেক্ট ইকোসিস্টেম
পণ্যের সুবিধা
- লেআউট-বন্ধুত্বপূর্ণ: ডান-কোণ অনুভূমিক প্রস্থান PCB উপর উল্লম্ব উচ্চতা প্রয়োজনীয়তা ব্যাপকভাবে হ্রাস, সংকীর্ণ মন্ত্রিসভা এবং পাতলা ডিভাইস ঘরের জন্য আদর্শ
- ভর উৎপাদন-প্রস্তুত: কঠোর কোপ্ল্যানারিটি নিয়ন্ত্রণ লোডিং ত্রুটির হার হ্রাস করে; ট্রে এবং রোল প্যাকেজিং স্বয়ংক্রিয় সমাবেশ লাইন সমর্থন করে
- ব্যয়-নমনীয়তা: ব্যয়-সংবেদনশীল ভোক্তা সরঞ্জামগুলির জন্য টিন-প্লেটেড সংস্করণ; শিল্প / উচ্চ-হাঁকুনি দীর্ঘ-জীবন সরঞ্জামগুলির জন্য নির্বাচনী স্বর্ণ-প্লেটেড
- অ্যান্টি-ফেইল ডিজাইন: পোলারাইজেশন কী + আবৃত পিন + পিসিবি লক পিন একসাথে ভুল-প্লাগ, আলগা সংযোগ এবং শর্ট সার্কিট ঝুঁকি প্রতিরোধ করে
- পূর্ণ বাস্তুতন্ত্রের সামঞ্জস্যতা: স্ট্যান্ডার্ড মাইক্রো-ফিট 3.0 43025 মহিলা হাউজিং সহ সরাসরি সঙ্গী, বিদ্যমান মোলিক্স-ভিত্তিক প্রকল্পগুলির জন্য কোনও নতুন নকশার প্রচেষ্টা নেই
- উচ্চ তাপমাত্রা প্রতিরোধী: এলসিপি হাউজিং তরঙ্গ / রিফ্লো সোল্ডিং প্রক্রিয়ার সময় প্লাস্টিকের গলন এড়ায়, কম সমাবেশ প্রত্যাখ্যান হার
প্রয়োগ
- শিল্প স্বয়ংক্রিয়করণ: পিএলসি মডিউল, সার্ভো ড্রাইভ, শিল্প নিয়ামক, সেন্সর পাওয়ার-সিগন্যাল সংযোগ
- ডেটা কম এবং নেটওয়ার্কিং: রাউটার, সুইচ, ছোট আকারের সার্ভার অভ্যন্তরীণ শক্তি বিতরণ
- ভোক্তা ইলেকট্রনিক্স: গৃহস্থালী যন্ত্রপাতি, পাওয়ার সাপ্লাই ইউনিট, ব্যাটারি ম্যানেজমেন্ট মডিউল
- চিকিৎসা সরঞ্জাম: নন-ইম্পল্যান্ট মেডিকেল ডিভাইসের অভ্যন্তরীণ তারের সংযোগ
- নতুন শক্তিঃ ছোট শক্তি ব্যাটারি প্যাক, চার্জিং নিয়ন্ত্রণ বোর্ড
- স্মার্ট হার্ডওয়্যারঃ আইওটি গেটওয়ে, এমবেডেড কন্ট্রোল বোর্ড, রোবোটিক্স অভ্যন্তরীণ তারের
গ্রাহক নির্বাচন গাইড
- পিন গণনা নির্বাচন: সার্কিট পরিমাণ নিশ্চিত করুন; আপনার স্কিম অনুসারে 6P / 8P / 12P নির্বাচন করুন। ভবিষ্যতে আপগ্রেডের জন্য যদি সম্ভব হয় তবে অতিরিক্ত সার্কিট অবস্থান রাখুন।
- প্লাটিং নির্বাচন:
- ম্যাট টিনঃ অভ্যন্তরীণ সাধারণ পরিবেশ, কম যুগল চক্র (<৩০ বার), খরচ অগ্রাধিকার
- নির্বাচনী স্বর্ণের ধাতুঃ উচ্চ কম্পন, আর্দ্র পরিবেশ, পুনরাবৃত্তি সমাবর্তন চক্র, দীর্ঘ সেবা জীবন শিল্প সরঞ্জাম
- পিসিবি লেআউট নোট: এটি ডান কোণ থ্রু-হোল হেডার, পিসিবি পদচিহ্নের উপর রিজার্ভ লক-পেগ হোল; সংক্ষিপ্ত লোডিং এড়ানোর জন্য ডেটা শীট পিন বিন্যাস কঠোরভাবে অনুসরণ করুন।
- জমজমাট পরীক্ষা: মাইক্রো-ফিট ৩.০ ৪৩০২৫ সিরিজের মহিলা হাউজিংয়ের সাথে জোড়া দিতে হবে, মাইক্রো-ফিট নয় এমন অন্যান্য ৩.০-পিচ সিরিজের সাথে মিশ্রিত করবেন না।
- বর্তমান অবমূল্যায়ন: উচ্চ পরিবেষ্টিত তাপমাত্রায় বিদ্যুৎ হ্রাস করুন; 85 ডিগ্রি সেলসিয়াসের উপরে অবিচ্ছিন্নভাবে পূর্ণ 8.5A রেটিং চালান না।
- সমাবেশের অনুস্মারক: জোড়া দেওয়ার পরে অতিরিক্ত পাশের শক্তি প্রয়োগ করবেন না; লক পিনটি সম্পূর্ণরূপে পিসিবি সনাক্তকরণ গর্তে প্রবেশ করতে হবে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগটি পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
2প্রঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই পণ্য তৈরি করতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের পণ্যগুলির বেশিরভাগ দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন যে আপনার কোন পণ্যটি প্রয়োজন, এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ জন্য দিতে হবে
4প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
5প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্য ক্ষতির জন্য আমরা দায়ী.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন, এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত করুন যে আমরা ইনভয়েসের মতো একই পরিমাণ পেতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001, IQC, OQC, IPQC, QA কঠোরভাবে মেনে চলুন, আমাদের গুণগত বিভাগের 10% দখল করুন। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
8প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
9প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকেজিং সম্পর্কে, আমরা আপনার লোগো বা প্যাকেজ উপর অন্যান্য তথ্য লাগাতে জন্য কোন সমস্যা নেই।শুধু এটা উল্লেখ করতে চাই যে এর জন্য অতিরিক্ত খরচ রয়েছে।.
10প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
