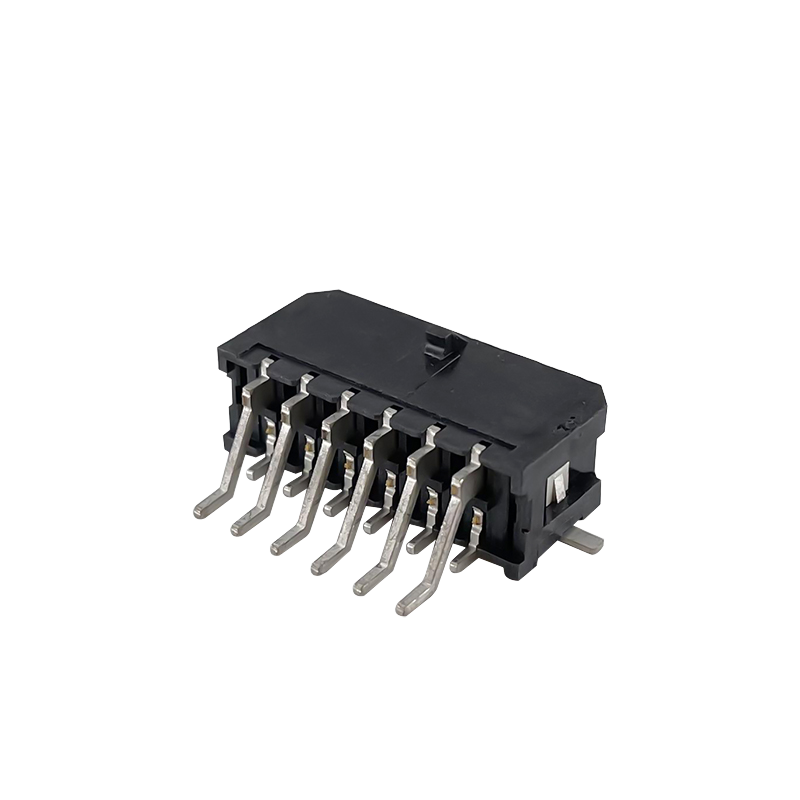

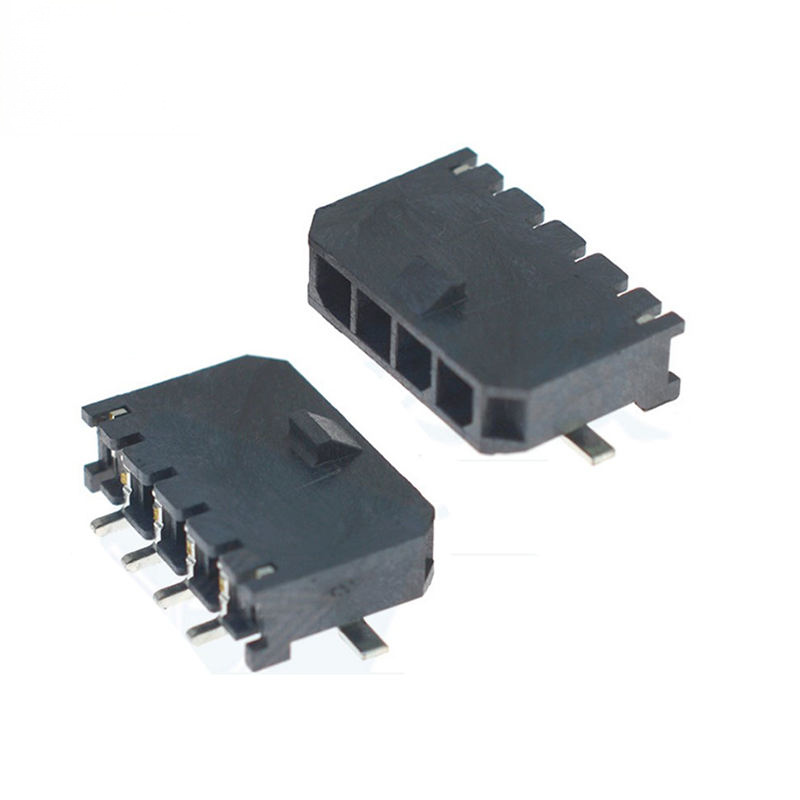

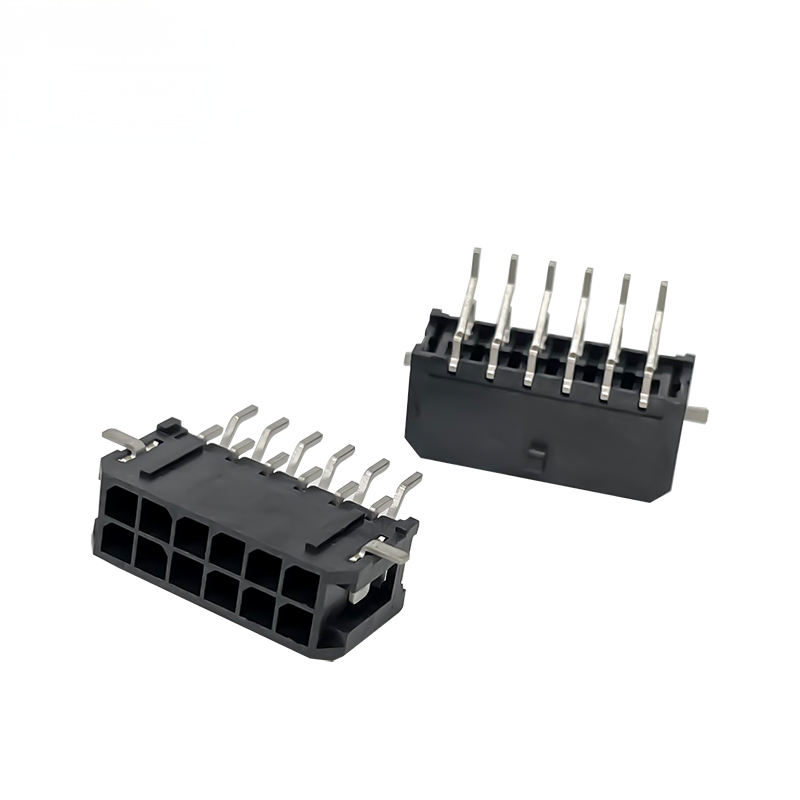

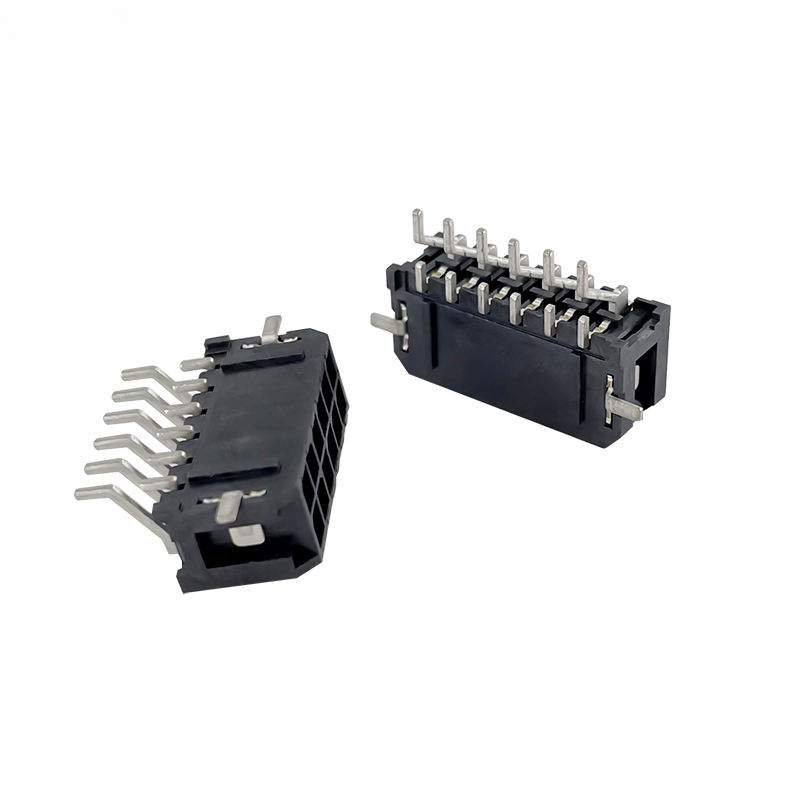

মোলেক্স ৪৩০২৫ মাইক্রো-ফিট ৩.০ এমএম আর/এ এসএমটি মহিলা ওয়েফার সংযোগকারী (এমএক্স৩.০ সিরিজ) ডুয়াল-রোড∙ ডান-কোণ এসএমটি∙ ২x৭ পিন, ৬/৮/১০/১২ পিন ভেরিয়েন্ট সমর্থন
পণ্যের হাইলাইটস
- 3.0 মিমি পিচ ডাবল-রো ডান-কোণ SMT পুরুষ ওয়েফার, Molex 43025 Micro-Fit 3.0 সিরিজের সাথে ক্রস-সামঞ্জস্যপূর্ণ
- মাল্টি সার্কিট অপশনঃ ২x৬ / ২x৭ / ২x৮ / ২x১০ / ২x১২ পিন, মিশ্র পাওয়ার সিগন্যাল ট্রান্সমিশন
- পৃষ্ঠ-মাউন্ট রিফ্লো সোল্ডারিং, উচ্চ-ভলিউম PCB স্বয়ংক্রিয় সমাবেশের জন্য আদর্শ
- ধনাত্মক মেরুকরণ এবং লকিং ডিজাইন, ভুল সন্নিবেশ এবং দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্নতা প্রতিরোধ
- RoHS & REACH সম্মতি; UL94V-0 হাউজিং, নিম্ন-হ্যালোজেন বিকল্প উপলব্ধ
- ডাবল-বিম ফসফর-ব্রোঞ্জ যোগাযোগ; বিভিন্ন নির্ভরযোগ্যতা প্রয়োজনীয়তার জন্য টিন / সোনার ফ্ল্যাশ লেপ ঐচ্ছিক
টেকনিক্যাল স্পেসিফিকেশন
সাধারণ যান্ত্রিক পরামিতি
| পয়েন্ট |
স্পেসিফিকেশন |
মন্তব্য |
| পিচ |
3.00 মিমি |
ডাবল সারি |
| প্রকার |
ডান-কোণ SMT পুরুষ ওয়েফার (শিরোনাম) |
ওয়্যার-টু-বোর্ড |
| উপলব্ধ সার্কিট |
2x6, 2x7, 2x8, 2x10, 2x12 পিন |
অনুরোধে কাস্টম পিন গণনা |
| আবাসনের উপাদান |
PA66 নাইলন |
UL94V-0, কালো |
| যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ |
উচ্চ স্প্রিং ধরে রাখা |
| কনট্যাক্ট প্লাটিং |
টিন ওভার নিকেল / গোল্ড ফ্ল্যাশ |
উচ্চ-নির্ভরযোগ্যতার সংকেতের জন্য স্বর্ণ |
| সমকামিতার চক্র |
মিনিটঃ ৩০টি চক্র |
শিল্পের মানক প্রয়োজনীয়তা |
| পিসিবি বেধ ফিট |
0.8-1.6 মিমি |
স্ট্যান্ডার্ড FR-4 PCB |
| প্যাকেজ |
টেপ ও রিল |
এসএমটি স্বয়ংক্রিয়ভাবে মাউন্ট করার জন্য |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট |
স্পেসিফিকেশন |
মন্তব্য |
| নামমাত্র বর্তমান |
5 A প্রতি যোগাযোগ |
টিন-প্লেটেড টার্মিনালমাউসার ইলে... |
| নামমাত্র ভোল্টেজ |
২৫০ ভোল্ট এসি/ডিসি |
|
| সর্বাধিক। যোগাযোগ প্রতিরোধের |
≤10 mΩ |
প্রাথমিক অবস্থা @100 mA,20 mV |
| ন্যূনতম বিচ্ছিন্নতা প্রতিরোধ ক্ষমতা |
১০০০ এমও |
৫০০ ভোল্ট ডিসি পরীক্ষামোলেক্স |
| ডাইলেক্ট্রিক প্রতিরোধ ভোল্টেজ |
১০০০ ভোল্ট এসি / ১ মিনিট |
কোন ভাঙ্গন নেই, ফুটো <5 mA |
| অপারেটিং তাপমাত্রা |
-40 °C ~ +105 °C |
সঞ্চয়স্থানঃ-৪০-+১২৫ ডিগ্রি সেলসিয়াসমোলেক্স |
| সম্মতি |
RoHS, REACH SVHC |
নিম্ন-হ্যালোজেন ঐচ্ছিক |
পরিবেশগত ও সোল্ডারিং গাইড
| পয়েন্ট |
স্পেসিফিকেশন |
ইঞ্জিনিয়ারের জন্য নোট |
| রিফ্লো সোল্ডারিং প্রোফাইল |
সর্বোচ্চ ২৬০ ডিগ্রি সেলসিয়াস, ৫-১০ সেকেন্ডের মধ্যে সর্বোচ্চ সময় |
২৬৫ ডিগ্রি সেলসিয়াসের বেশি নয়; দীর্ঘস্থায়ী তাপের সংস্পর্শে না আসা |
| এসএমটি মাউন্ট |
টেপ-এন্ড-রোল, পিক-এন্ড-প্লেস সামঞ্জস্যপূর্ণ |
কোন ম্যানুয়াল ডুব লোডিং প্রস্তাবিত |
| কম্পন প্রতিরোধের |
১০-২০০০ হার্জ, ১০ গ্রাম |
যোগাযোগের কোন বিরতি নেই |
| শক প্রতিরোধের |
৫০ গ্রাম, ১১ মিলিমিটার |
সাধারণ শিল্প মান পূরণ |
| সঞ্চয়স্থানের অবস্থা |
তাপমাত্রা 5-30 °C, আর্দ্রতা < 60% RH |
আর্দ্রতা বিরোধী প্যাকেজিং; ক্ষয়কারী গ্যাস এড়িয়ে চলুন |
পণ্যের বৈশিষ্ট্য
- ডান-কোণ অনুভূমিক বহির্গামী, ফিট পাশের দিকের ক্যাবল রুটিং, PCB উল্লম্ব উচ্চতা দখল কমাতে
- সম্পূর্ণ মেরুকরণ কী বৈশিষ্ট্য, বিপরীত সমন্বয় ক্ষতি এড়াতে পিসিবি & শক্তিবৃদ্ধি.
- ডাবল-রশ্মি যোগাযোগ কাঠামো, কম্পন এবং তাপমাত্রা চক্র অধীনে স্থিতিশীল যোগাযোগ
- এসএমটি সারফেস মাউন্ট ফুটপ্রিন্ট, মানক রিফ্লো প্রোফাইলের সাথে মেলে; পিক-এন্ড-প্লেসের জন্য টেপ-এন্ড-রোল প্যাকেজিং
- একাধিক পিন কনফিগারেশনঃ 2x6, 2x7, 2x8, 2x10, 2x12 অবস্থান নমনীয় প্রকল্প নির্বাচন জন্য
- হাউজিংঃ PA66 নাইলন UL94V-0; যোগাযোগঃ ফসফর ব্রোঞ্জ; লেপঃ টিন-ওভার-নিকেল / সোনার ফ্ল্যাশ ঐচ্ছিক
- RoHS, REACH সম্মতি; গৃহস্থালী যন্ত্রপাতি এবং শিল্প শেষ পণ্যগুলির জন্য গ্লো-ওয়্যার পরীক্ষার সমর্থন
পণ্যের সুবিধা
- পিসিবি স্পেস-সঞ্চয়: ডান-কোণ অনুভূমিক প্রস্থান, উল্লম্ব উচ্চতা-সীমাবদ্ধ চেম্বার নকশা সমাধান
- সমাবেশ দক্ষতা: সম্পূর্ণ এসএমটি রিল প্যাকেজিং, সরাসরি ফিট এসএমটি লাইন, কাটা ম্যানুয়াল সমাবেশ খরচ বনাম থ্রু-হোল টাইপ
- অ্যান্টি-মিস-প্লাগ: বিল্ট ইন পোলারাইজেশন কী, ভর উৎপাদন জন্য বিপরীত সন্নিবেশ ঝুঁকি নির্মূল
- নমনীয় খরচ বিকল্প: পাওয়ার সার্কিট খরচ হ্রাস জন্য টিন plating; উচ্চ নির্ভরযোগ্যতা সংকেত পথ জন্য গোল্ড ফ্ল্যাশ
- ড্রপ ইন সামঞ্জস্যতা: মোলেক্স 43025 মাইক্রো-ফিট 3.0 সিস্টেমের সাথে সামঞ্জস্যপূর্ণ ফর্ম-ফিট ফাংশন, BOM প্রতিস্থাপনের জন্য সরাসরি বিনিময়
- শক্তিশালী অ্যান্টি-ভিব্রেশন: ডাবল-বিম ফসফর ব্রোঞ্জ যোগাযোগ কম্পন এবং তাপ চক্র অধীনে স্থিতিশীল প্রতিরোধের বজায় রাখে
- মাল্টি-পিন প্রস্তুত: 6-12 পিন ডাবল-রো স্টক উপলব্ধ, সমর্থন প্রোটোটাইপ & ভর উত্পাদন আদেশ
প্রয়োগ
- শিল্প নিয়ন্ত্রণঃ পিএলসি মডিউল, সার্ভো ড্রাইভার, সেন্সর পাওয়ার সিগন্যাল হার্নেস
- ভোক্তা ইলেকট্রনিক্সঃ পাওয়ার সাপ্লাই ইউনিট, গৃহস্থালী যন্ত্রপাতি, স্মার্ট সরঞ্জাম প্রধান বোর্ড সংযোগ
- নতুন শক্তিঃ ছোট ব্যাটারি ম্যানেজমেন্ট সিস্টেম, চার্জিং মডিউল, LED পাওয়ার ড্রাইভার
- অফিস সরঞ্জাম: প্রিন্টার, স্ক্যানার, পিওএস টার্মিনালের অভ্যন্তরীণ তারের
- মেডিকেল ডিভাইস (ইম্পল্যান্ট ছাড়া): পরীক্ষার সরঞ্জামগুলির অভ্যন্তরীণ আন্তঃসংযোগ
- নিরাপত্তা ও অটোমেশনঃ অ্যাক্সেস নিয়ন্ত্রণ, নজরদারি সরঞ্জাম বোর্ড-টু-কেবল সংযোগ
গ্রাহক নির্বাচন গাইড
- পিন গণনা নির্বাচন: প্রয়োজনীয় শক্তি + সংকেত চ্যানেল নিশ্চিত করুন; আমরা 2x6 / 2x7 / 2x8 / 2x10 / 2x12 রূপান্তর সরবরাহ করি। অন্যান্য পিন-সংখ্যা কাস্টমাইজেশনের জন্য আমাদের সাথে যোগাযোগ করুন।
- প্লাটিং পছন্দ:
- টিন-নিকেলঃ সাধারণ পাওয়ার সার্কিট, খরচ-কার্যকর, সাধারণ অভ্যন্তরীণ পরিবেশ
- গোল্ড ফ্ল্যাশঃ সংকেত-সমালোচনামূলক, উচ্চ-ভিব্রেশন, দীর্ঘ-জীবন সরঞ্জাম
- পিসিবি স্ট্যাক-আপ: ০.৮-১.৬ মিমি বেধের FR-৪ PCB এর জন্য ডিজাইন করা হয়েছে; PCB মুক্তির আগে জমির প্যাটার্ন যাচাই করুন।
- সমকামিতার অংশ: 43025 সিরিজের মহিলা হাউজিং এবং সংশ্লিষ্ট ক্রাম্প টার্মিনালগুলির সাথে মেশান। আপনার ক্যাবল গেজের জন্য টার্মিনাল AWG পরিসীমা (20-30 AWG) নিশ্চিত করুন।
- তাপীয় বিজ্ঞপ্তি: আমাদের প্রস্তাবিত রিফ্লো কার্ভ অনুসরণ করুন; অতিরিক্ত তাপমাত্রা নাইলন হাউজিং ক্ষতিগ্রস্ত হবে।
- পরিবেশ: উচ্চ আর্দ্রতা / ক্ষয়কারী পরিবেশের জন্য, গোল্ড-প্লেটেড যোগাযোগ সংস্করণ নির্বাচন করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগটি পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
2প্রঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই পণ্য তৈরি করতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের পণ্যগুলির বেশিরভাগ দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন যে আপনার কোন পণ্যটি প্রয়োজন, এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ জন্য দিতে হবে
4প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
5প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্য ক্ষতির জন্য আমরা দায়ী.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন, এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত করুন যে আমরা ইনভয়েসের মতো একই পরিমাণ পেতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001, IQC, OQC, IPQC, QA কঠোরভাবে মেনে চলুন, আমাদের গুণগত বিভাগের 10% দখল করুন। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
8প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
9প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকেজিং সম্পর্কে, আমরা আপনার লোগো বা প্যাকেজ উপর অন্যান্য তথ্য লাগাতে জন্য কোন সমস্যা নেই।শুধু এটা উল্লেখ করতে চাই যে এর জন্য অতিরিক্ত খরচ রয়েছে।.
10প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
