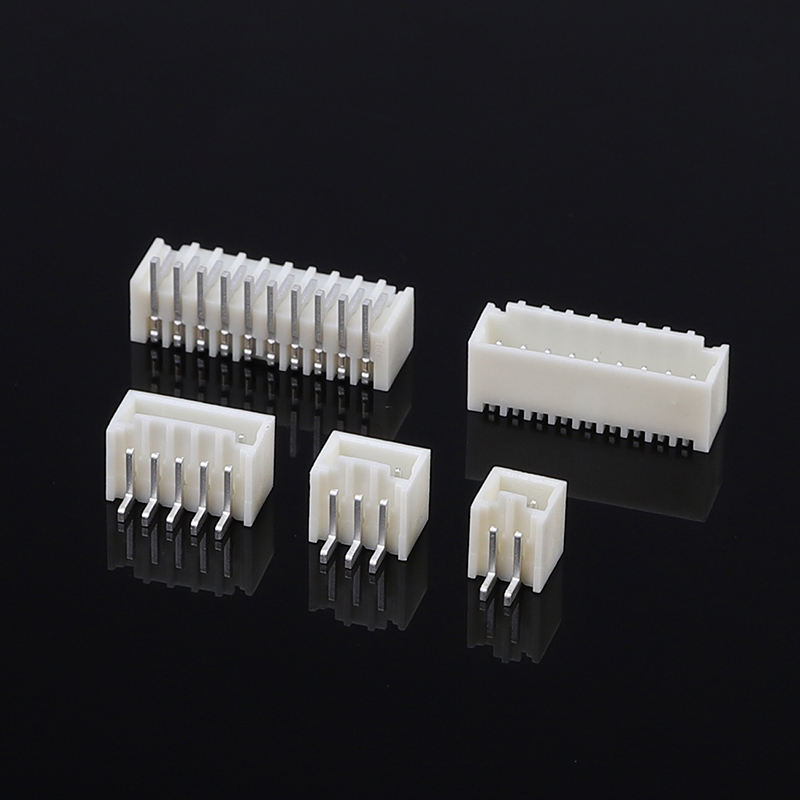

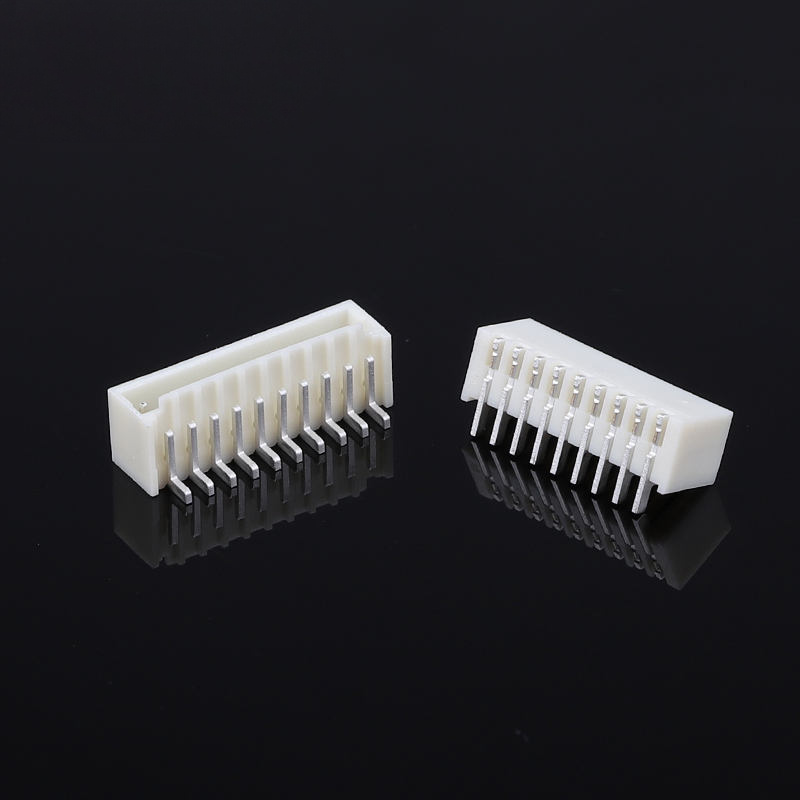

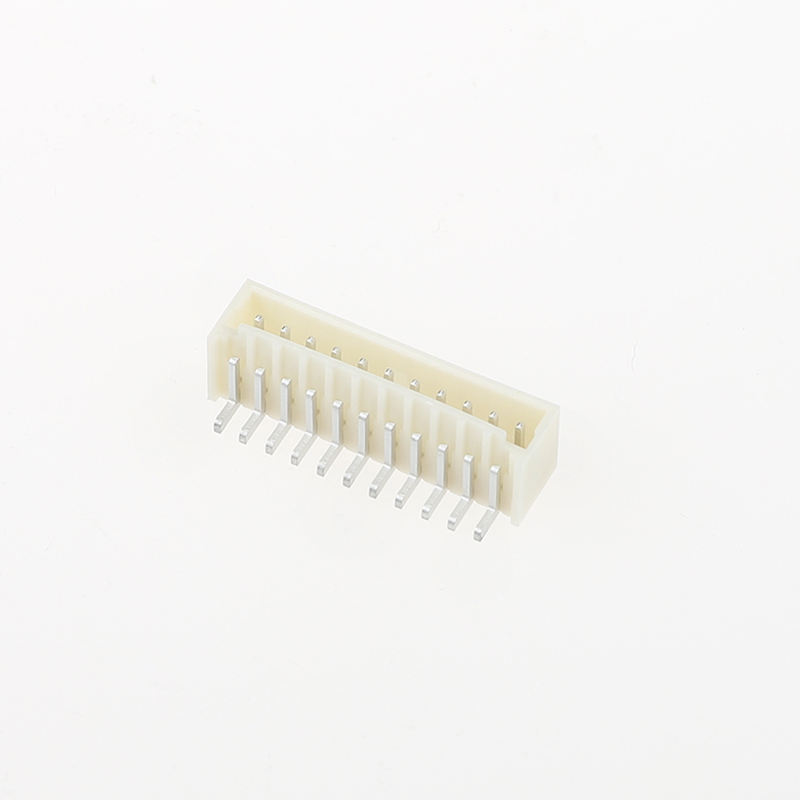

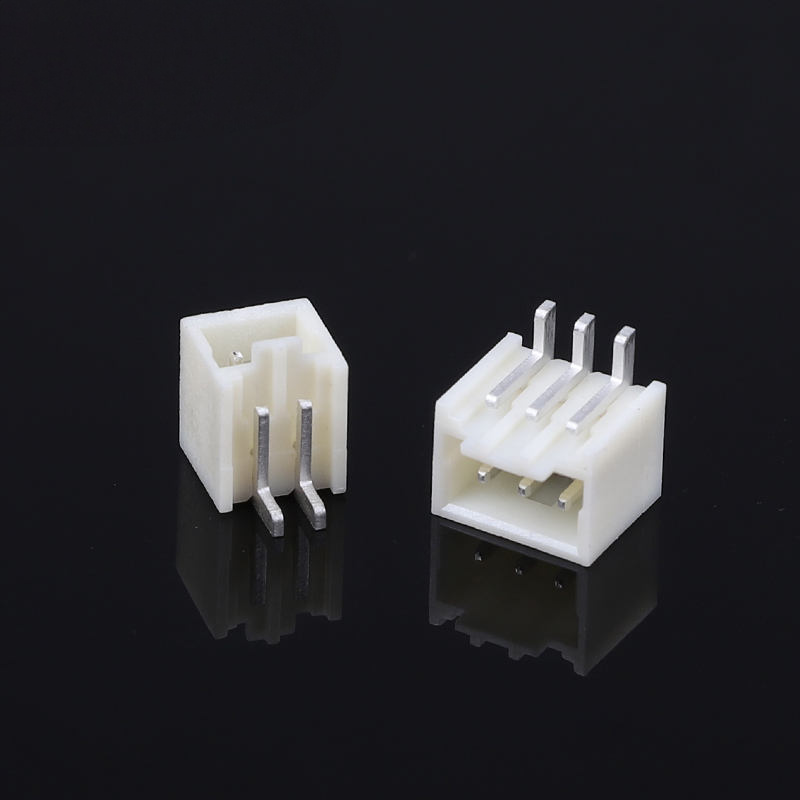

MX 1.5mm পিচ ভার্টিক্যাল SMT হেডার অটোমোটিভ ড্রোন কানেক্টরের জন্য, পিসিবি 2P থেকে 15P পিন অপশনের জন্য Molex 87437 প্রতিস্থাপন করে
পণ্যের হাইলাইট
- Molex 87437 Pico-SPOX সিরিজের জন্য ড্রপ-ইন বিকল্প, পিন-টু-পিন সামঞ্জস্যপূর্ণ
- 1.5 মিমি পিচ ভার্টিক্যাল সিঙ্গেল-রো SMT হেডার, পজিশন: 2P ~15P
- অটোমোটিভ-গ্রেড নির্মাণ, ড্রোন এবং কম্প্যাক্ট কন্ট্রোল পিসিবি-র জন্য বৈধ
- উচ্চ-ভলিউম SMT স্বয়ংক্রিয় অ্যাসেম্বলির জন্য টেপ-এবং-রিল প্যাকেজিং
- টিন-প্লেটেড স্ট্যান্ডার্ড; উচ্চ-কম্পন / দীর্ঘ-জীবনের ডিভাইসের জন্য গোল্ড প্লেটিং ঐচ্ছিক
- RoHS-কমপ্লায়েন্ট, J-STD-020 প্রোফাইল অনুযায়ী রিফ্লো-সোল্ডারিং সামঞ্জস্যপূর্ণ
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
1.5 মিমি (0.059 ইঞ্চি) |
| কনফিগারেশন |
সিঙ্গেল রো, ভার্টিক্যাল SMT শ্রাউডেড হেডার |
| পজিশনের সংখ্যা |
2P ~ 15P |
| মাউন্ট টাইপ |
সারফেস-মাউন্ট SMT (PCB ভার্টিক্যাল) |
| মেটিং সাইকেল |
মিনিমাম 10 সাইকেল Molex |
| কন্টাক্ট রিটেনশন ফোর্স |
> 9.8 N (টিন প্লেটিং) |
| প্যাকেজিং |
টেপ ও রিল (স্ট্যান্ডার্ড) |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং উপাদান |
উচ্চ-তাপমাত্রা PA / PA6T, UL94 V-0 ফ্লেম রেটিং |
| কন্টাক্ট উপাদান |
কপার-অ্যালয় ব্রাস |
| কন্টাক্ট প্লেটিং |
টিন-প্লেটেড (স্ট্যান্ডার্ড); গোল্ড প্লেটিং (ঐচ্ছিক) |
| প্রতি পিনে রেট করা কারেন্ট |
2.5 A সর্বোচ্চ প্রতি কন্টাক্ট |
| রেট করা ভোল্টেজ |
250 V AC RMS / DC |
| সর্বোচ্চ কন্টাক্ট রেজিস্ট্যান্স |
≤20 mΩ |
| মিনিমাম ইনসুলেশন রেজিস্ট্যান্স |
≥1000 MΩ |
| ডাইইলেকট্রিক উইথস্ট্যান্ডিং ভোল্টেজ |
500 V AC |
পরিবেশগত ও সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা পরিসীমা |
-55 °C ~ +105 °CTTI Europe |
| রিফ্লো সোল্ডারিং প্রোফাইল |
J-STD-020 মেনে চলে; পিক তাপমাত্রা 260 °C, 5-10 সেকেন্ড সময়কাল |
| কমপ্লায়েন্স |
RoHS, লিড-ফ্রি |
| অ্যাপ্লিকেশন নোট |
দীর্ঘস্থায়ী স্থানীয় অতিরিক্ত গরম হওয়া এড়িয়ে চলুন; সুষম পিসিবি প্যাড লেআউট দ্বারা টম্বস্টোনিং প্রতিরোধ করুন |
পণ্যের বৈশিষ্ট্য
- Molex 87437 এর সাথে পিন-টু-পিন যান্ত্রিক এবং ফুটপ্রিন্ট সামঞ্জস্যপূর্ণ, পিসিবি পুনরায় ডিজাইন ছাড়াই সহজ BOM প্রতিস্থাপন
- ভার্টিক্যাল সিঙ্গেল-রো শ্রাউডেড হাউজিং অ্যাসেম্বলির সময় মিস-মেটিং এবং পিন বেন্ডিং প্রতিরোধ করে
- উচ্চ-তাপমাত্রার হাউজিং উপাদান, লিড-ফ্রি রিফ্লো সোল্ডারিং এর অধীনে স্থিতিশীল, ওয়ারপেজ এবং ফোলা প্রতিরোধ করে
- ব্রাস অ্যালয় কন্টাক্ট সুনির্দিষ্ট প্লেটিং সহ; স্থিতিশীল সিগন্যাল ট্রান্সমিশনের জন্য কম কন্টাক্ট রেজিস্ট্যান্স
- শক্তিশালী কন্টাক্ট রিটেনশন, যানবাহন এবং ড্রোন অপারেটিং অবস্থার জন্য কম্পন এবং যান্ত্রিক শক প্রতিরোধ করে
- একাধিক সার্কিট অপশন: 2,3,4,5,6,7,8,9,10,12,15 পজিশন
- SMT পিক-এবং-প্লেসের জন্য স্ট্যান্ডার্ড টেপ-এবং-রিল প্যাকেজিং; বিশেষ প্রকল্পের জন্য কাস্টম প্যাকেজিং উপলব্ধ
- কঠোর-পরিবেশ, উচ্চ-সাইকেল মেটিং অ্যাপ্লিকেশনের জন্য ঐচ্ছিক গোল্ড প্লেটিং
পণ্যের সুবিধা
- ড্রপ-ইন প্রতিস্থাপন: Molex 87437 এর সরাসরি প্রতিস্থাপন, পিসিবি লেআউট পরিবর্তন করার প্রয়োজন নেই, প্রকল্পের পুনরায় ডিজাইন চক্রকে সংক্ষিপ্ত করে
- অটোমোটিভ-যোগ্য দৃঢ়তা: ড্রোন এবং গাড়ির কন্ট্রোল মডিউলের জন্য অপ্টিমাইজড অ্যান্টি-ভাইব্রেশন পারফরম্যান্স, শক অবস্থার অধীনে কনজিউমার-গ্রেড SMT হেডারের চেয়ে ভালো পারফর্ম করে
- অ্যাসেম্বলি-বান্ধব: শ্রাউড শেল হ্যান্ডলিং এবং মেটিংয়ের সময় পিনগুলিকে ক্ষতির হাত থেকে রক্ষা করে; স্থিতিশীল রিফ্লো পারফরম্যান্স, কম SMT ত্রুটির হার (কম টম্বস্টোন / ওয়ারপেজ)
- নমনীয় প্লেটিং অপশন: সাশ্রয়ী মূল্যের ব্যাপক উৎপাদনের জন্য টিন; উচ্চ-নির্ভরযোগ্যতা কঠোর-শর্তের প্রকল্পের জন্য গোল্ড প্লেটিং অপশন
- স্বল্প লিড-টাইম: 2-15P স্ট্যান্ডার্ড পার্টসের জন্য বিস্তৃত স্টক পরিসীমা; দ্রুত কাস্টম মডিফিকেশন সাপোর্ট
- সাশ্রয়ী বিকল্প: মূল ব্র্যান্ডেড পার্টের তুলনায় প্রতিযোগিতামূলক মূল্য, BOM খরচ অপ্টিমাইজেশনের জন্য একই বৈদ্যুতিক-যান্ত্রিক কর্মক্ষমতা বজায় রাখে
অ্যাপ্লিকেশন
- অটোমোটিভ ইলেকট্রনিক্স: অন-বোর্ড কন্ট্রোল ইউনিট, বডি মডিউল, সেন্সর সিগন্যাল ইন্টারফেস
- UAV / ড্রোন: ফ্লাইট-কন্ট্রোলার পিসিবি, পাওয়ার-সিগন্যাল ইন্টারকানেকশন, পেলোড মডিউল
- কম্প্যাক্ট ইন্ডাস্ট্রিয়াল কন্ট্রোলার এবং সেন্সর মডিউল
- স্মার্ট সরঞ্জাম, IoT এমবেডেড ডিভাইস
- মেডিকেল কম্প্যাক্ট সিগন্যাল বোর্ড (অ-নিরাপত্তা-গুরুত্বপূর্ণ)
গ্রাহক নির্বাচন গাইড
- প্রয়োজনীয় পিন সংখ্যা নিশ্চিত করুন: 2-15P উপলব্ধ; কোটেশনের জন্য অনুরোধ করার সময় সঠিক পজিশন নম্বর উল্লেখ করুন
- প্লেটিং নির্বাচন: সাধারণ অভ্যন্তরীণ/স্বাভাবিক কম্পনের জন্য টিন-প্লেটিং; উচ্চ-শক, আর্দ্র পরিবেশ বা ঘন ঘন মেটিং সাইকেলের জন্য গোল্ড প্লেটিং নির্বাচন করুন
- পিসিবি ফুটপ্রিন্ট: Molex 87437 সিরিজের সাথে সামঞ্জস্যপূর্ণ ফুটপ্রিন্ট ব্যবহার করুন সরাসরি ড্রপ-ইন সোয়াপের জন্য
- অ্যাসেম্বলি নোটিশ: J-STD-020 রিফ্লো কার্ভ অনুসরণ করতে হবে; দীর্ঘস্থায়ী অতিরিক্ত-তাপমাত্রা হাউজিং বিকৃতির কারণ হবে
- নমুনা অনুরোধ: ব্যাপক অর্ডারের আগে কর্মক্ষমতা যাচাইয়ের জন্য নমুনা উপলব্ধ
- কাস্টম সাপোর্ট: বিশেষ হাউজিং রঙ, বিশেষ টেপ-রিল স্পেক বড়-ভলিউম প্রকল্পের জন্য আলোচনা করা যেতে পারে
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। শুধু আমাদের জানান আপনার কী পণ্য প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
5. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, সেগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা সেগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা ইনভয়েসের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পেমেন্ট করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কি?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের মান বিভাগের 10% দখল করে। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের এত বেশি আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখার জন্য কোন সমস্যা নেই। শুধু মনে রাখতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
