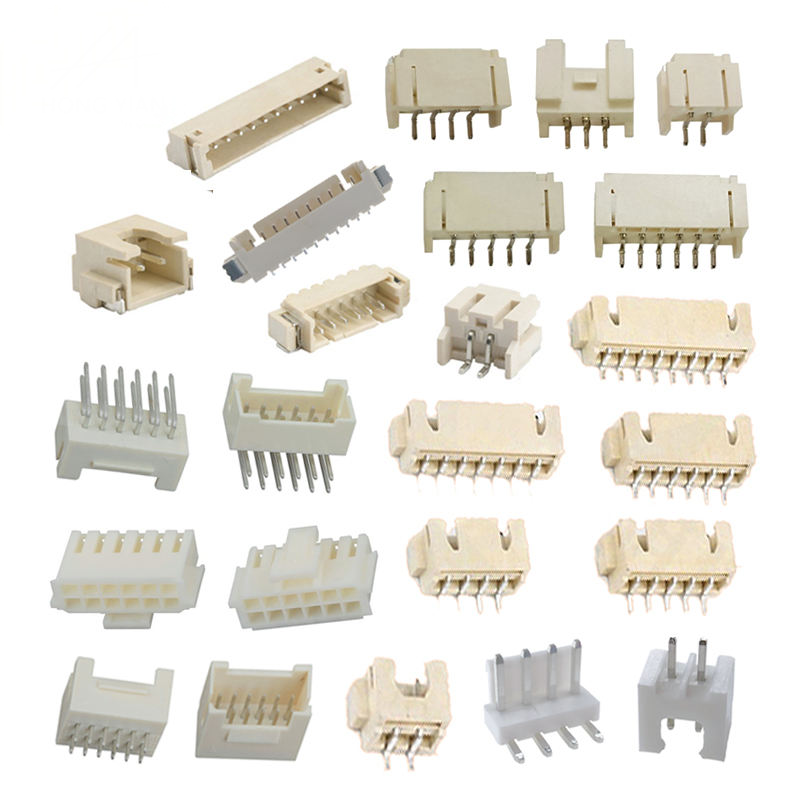

ওয়্যার-টু-বোর্ড JST-সামঞ্জস্যপূর্ণ ১.২৫মিমি / XH ২.৫৪মিমি / PH ২.০ ক্রিম্প ভার্টিকাল এবং রাইট-অ্যাঙ্গেল মেল ওয়েফার হাউজিং | ২৫১০ পিসিবি কানেক্টর
পণ্যের হাইলাইটস
- মাল্টি-পিচ প্ল্যাটফর্ম:১.২৫ মিমি / PH২.০ মিমি / XH২.৫৪ মিমি / ২৫১০ ২.৫৪ মিমি, JST ফুটপ্রিন্ট স্ট্যান্ডার্ডের সাথে ড্রপ-ইন সামঞ্জস্যপূর্ণ

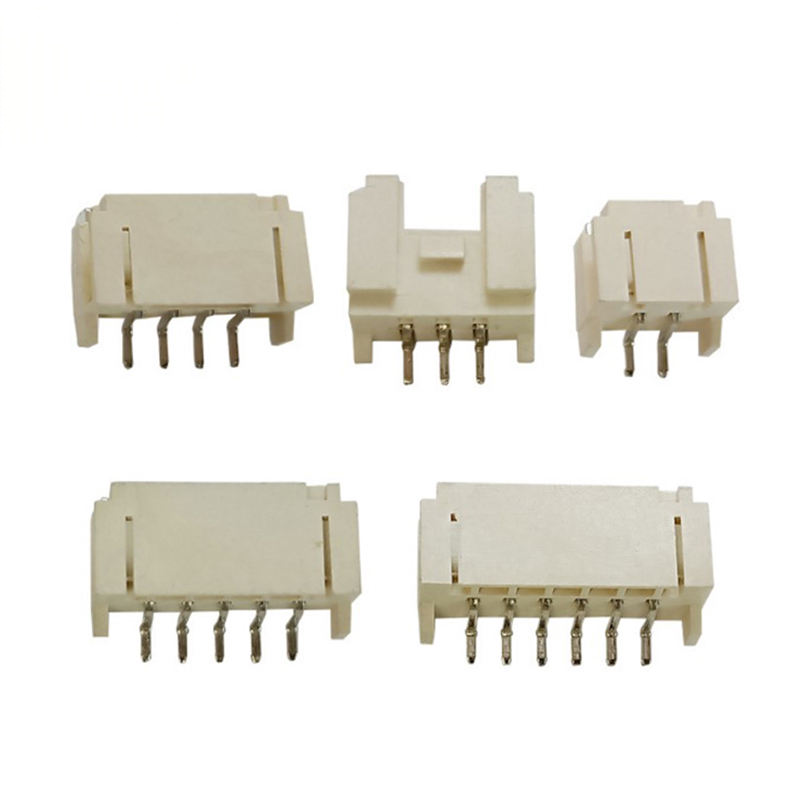

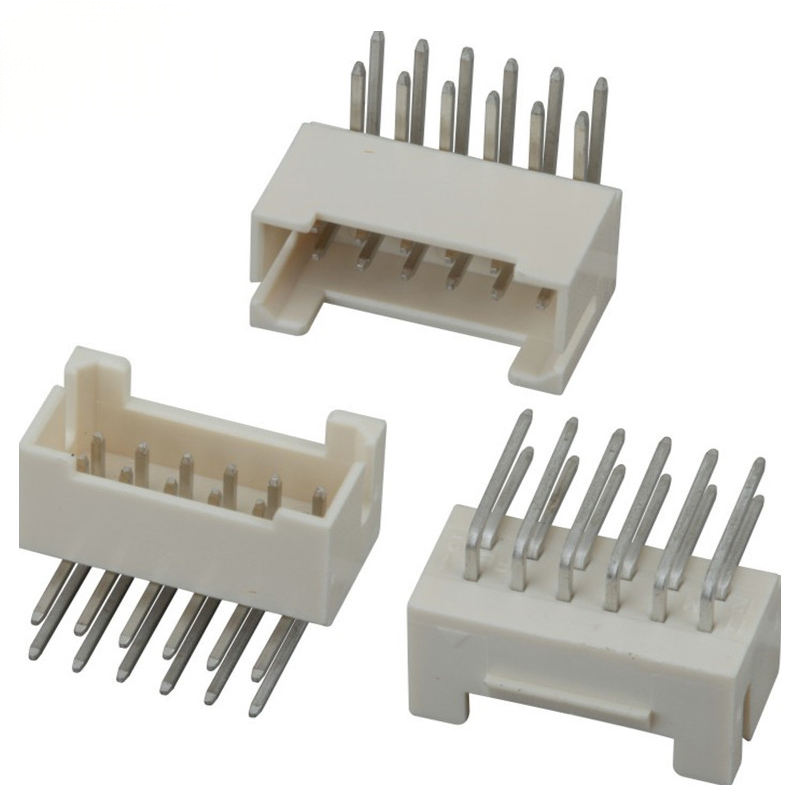

- দ্বৈত মাউন্টিং বিকল্প:ভার্টিকাল (সোজা) এবং রাইট-অ্যাঙ্গেল (R/A ৯০°) মেল ওয়েফার হেডার, স্ট্যান্ডার্ড পিসিবি অ্যাসেম্বলির জন্য THT থ্রু-হোল
- সম্পূর্ণ ক্রিম্প-স্টাইল সিস্টেম: পিসিবি হেডার + প্লাস্টিক হাউজিং + ক্রিম্প টার্মিনাল, পিন সংখ্যা ২-২০পি সিঙ্গেল রো
- RoHS এবং REACH অনুবর্তী; UL94-V-0 ইনসুলেশন উপাদান; স্থিতিশীল সংকেত এবং পাওয়ার ট্রান্সমিশনের জন্য টিন-প্লেটেড ফসফর-ব্রোঞ্জ কন্টাক্ট
- মাস প্রোডাকশনের জন্য অপ্টিমাইজ করা হয়েছে: স্থিতিশীল ক্রিম্প পারফরম্যান্স, লো ইনসারশন-ফোর্স মেটিং, মূল ব্র্যান্ডেড পার্টসের তুলনায় প্রতিযোগিতামূলক খরচ
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| উপলব্ধ পিচ |
১.২৫ মিমি / PH২.০ মিমি / XH২.৫৪ মিমি / ২৫১০-২.৫৪ মিমি |
| পিন সংখ্যা |
২-২০ পজিশন, সিঙ্গেল রো |
| মাউন্টিং টাইপ |
ভার্টিকাল (সোজা ১৮০°), রাইট-অ্যাঙ্গেল (R/A ৯০°), THT থ্রু-হোল |
| মেটিং সাইকেল |
ন্যূনতম ৩০০ সাইকেল |
| প্রযোজ্য তারের AWG |
AWG#৩০-#২২ (পিচ ভ্যারিয়েন্টের উপর নির্ভর করে) |
| পিসিবি পুরুত্ব সমর্থন |
১.৬ মিমি স্ট্যান্ডার্ড পিসিবি |
| লক স্ট্রাকচার |
ফ্রিকশন পজিটিভ লক |
উপাদান এবং বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
| কন্টাক্ট প্লেটিং |
ম্যাট টিন-প্লেটেড স্ট্যান্ডার্ড; গোল্ড ফ্ল্যাশ ঐচ্ছিক |
| হাউজিং ইনসুলেটর |
PA66, UL94-V-0 ফ্লেম রেটিং |
| রেটেড কারেন্ট (প্রতি পিন) |
১.০A-৩.০A পিচ ভ্যারিয়েন্টের উপর নির্ভরশীল; উচ্চ পরিবেষ্টিত তাপমাত্রায় ডিরেট |
| রেটেড ভোল্টেজ |
২৫০V AC/DC |
| প্রাথমিক কন্টাক্ট রেজিস্ট্যান্স |
≤১০ mΩ |
| ইনসুলেশন রেজিস্ট্যান্স |
≥১০০০ MΩ |
| উইথস্ট্যান্ডিং ভোল্টেজ |
১০০০V AC / ১ মিনিট, কোন ব্রেকডাউন নেই |
পরিবেশগত এবং সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা |
-২৫°C ~ +৮৫°C (কারেন্ট-রাইজ তাপমাত্রা সহ) |
| সোল্ডার প্রক্রিয়া |
THT হেডারের জন্য ওয়েভ সোল্ডারিং; স্ট্যান্ডার্ড থ্রু-হোল সোল্ডারিং |
| প্রস্তাবিত সোল্ডার তাপমাত্রা ও সময় |
২৬০°C সর্বোচ্চ, ≤৫ সেকেন্ড পিন নিমজ্জন |
| কমপ্লায়েন্স |
RoHS ২.০, REACH |
| স্টোরেজ কন্ডিশন |
শুষ্ক অভ্যন্তরীণ, ক্ষয়কারী গ্যাস এড়িয়ে চলুন, -১০°C ~ +৪০°C |
পণ্যের বৈশিষ্ট্য
- দ্বৈত ওরিয়েন্টেশন: টপ-এন্ট্রি ওয়্যারিংয়ের জন্য ভার্টিকাল সোজা; সাইড-এন্ট্রি কেবল রাউটিংয়ের জন্য রাইট-অ্যাঙ্গেল R/A, নমনীয় পিসিবি লেআউট স্বাধীনতা
- সিঙ্গেল-রো ২-২০ পজিশন, সামঞ্জস্যপূর্ণ পিন পিচ টলারেন্স ±০.০৫ মিমি, সঠিক মেটিং নিশ্চিত করে এবং ভুল সন্নিবেশের ক্ষতি এড়ায়
- টিন প্লেটিং সহ ফসফর ব্রোঞ্জ কন্টাক্ট বিম; উচ্চ-সাইকেল / ক্ষয়কারী-পরিবেশ প্রকল্পের জন্য ঐচ্ছিক গোল্ড ফ্ল্যাশ প্লেটিং
- PA66 UL94-V-0 হাউজিং উপাদান, অ্যান্টি-এজিং, রিফ্লো এবং ওয়েভ সোল্ডারিং প্রক্রিয়ার জন্য ভাল তাপ প্রতিরোধ
- হাউজিংয়ে পজিটিভ ফ্রিকশন-লক ল্যাচ ডিজাইন, মাঝারি কম্পন পরিস্থিতিতে অ্যান্টি-পুল-আউট পারফরম্যান্স উন্নত করে
- সম্পূর্ণ ক্রিম্প-টার্মিনেশন সমাধান: ম্যাচিং ক্রিম্প টার্মিনাল এবং হাউজিং একসাথে সরবরাহ করা হয়; স্ট্যান্ডার্ড ইন্ডাস্ট্রি ক্রিম্প টুলিংয়ের সাথে কাজ করে
- JST-স্টাইলের ফুটপ্রিন্টের সাথে ড্রপ-ইন মেকানিক্যাল সামঞ্জস্য; প্রতিস্থাপন প্রকল্পের জন্য পিসিবি ফুটপ্রিন্ট পরিবর্তনের প্রয়োজন নেই
- কঠোর ইনকামিং এবং আউটগোয়িং QC: ডাইমেনশনাল চেক, কন্টাক্ট রেজিস্ট্যান্স, প্রতি ব্যাচে ডাইইলেকট্রিক স্ট্রেংথ টেস্ট
পণ্যের সুবিধা
- মাল্টি-পিচ ওয়ান-স্টপ সোর্সিং: ১.২৫ / ২.০ / ২.৫৪ মিমি সাধারণত ব্যবহৃত ওয়্যার-টু-বোর্ড স্পেক কভার করে, আপনার মাল্টি-সাপ্লায়ার BOM ম্যানেজমেন্ট ওয়ার্কলোড হ্রাস করে
- লেআউট নমনীয়তা: ভার্টিকাল এবং রাইট-অ্যাঙ্গেল হেডার বিকল্পগুলি টাইট এনক্লোজার স্পেসে মানিয়ে নেয়, কমপ্যাক্ট পিসিবিতে কেবল রাউটিং কনফ্লিক্ট এড়ায়
- খরচ-অপ্টিমাইজড ড্রপ-ইন প্রতিস্থাপন: JST-স্টাইলের সাথে মেকানিক্যালি সামঞ্জস্যপূর্ণ, পিসিবি লেআউট পুনরায় ডিজাইন না করে লিড-টাইম সংক্ষিপ্ত করে এবং কম্পোনেন্ট খরচ কমায়
- মাস-প্রোডাকশন বান্ধব: স্থিতিশীল ক্রিম্প টার্মিনাল গুণমান, স্ট্যান্ডার্ড ক্রিম্প সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ; হারনেস ওয়ার্কশপের জন্য কম ব্যর্থতার হার
- দ্বৈত-গ্রেড প্লেটিং নির্বাচন: নিয়মিত খরচ-সংবেদনশীল প্রকল্পের জন্য টিন-প্লেটেড; উচ্চ-কম্পন / উচ্চ-মেটিং-সাইকেল ডিভাইসের জন্য গোল্ড ফ্ল্যাশ
- সম্পূর্ণ-রেঞ্জ QC কভারেজ: মেকানিক্যাল ডাইমেনশন, বৈদ্যুতিক পারফরম্যান্স, উপাদান সার্টিফিকেশন ডকুমেন্ট গ্রাহকের নিরীক্ষার জন্য উপলব্ধ
প্রয়োগ
- ভোক্তা ইলেকট্রনিক্স: গৃহস্থালী যন্ত্রপাতি, স্মার্ট হোম মডিউল, ফ্যান এবং মোটর অভ্যন্তরীণ ওয়্যারিং, এলইডি ড্রাইভার বোর্ড
- আইওটি এবং এমবেডেড হার্ডওয়্যার: সেন্সর মডিউল, ব্যাটারি প্যাক অভ্যন্তরীণ সংযোগ, কন্ট্রোল বোর্ড
- শিল্প সরঞ্জাম: ছোট শিল্প কন্ট্রোলার, পরীক্ষা সরঞ্জাম, যন্ত্রের অভ্যন্তরীণ সংকেত-পাওয়ার ইন্টারকানেকশন
- ৩ডি-প্রিন্টার এবং আরসি সরঞ্জাম, অফিস অটোমেশন হার্ডওয়্যার, মেডিকেল নন-ক্রিটিক্যাল অভ্যন্তরীণ ওয়্যারিং
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা কেবল আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, তবে আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি সংযোগকারী বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিংয়ের খরচ বহন করতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্যগুলি ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্যগুলি ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনও ক্ষতির জন্য আমরা দায়ী।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। দয়া করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কি?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের গুণমান বিভাগের ১০% দখল করে। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের এত বেশি আইটেম আছে, তাই সমস্ত দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত ওয়্যার হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের কোনও সমস্যা নেই কারণ আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখি। কেবল উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০১, কিউসি০৮০০০০, ইত্যাদি।
