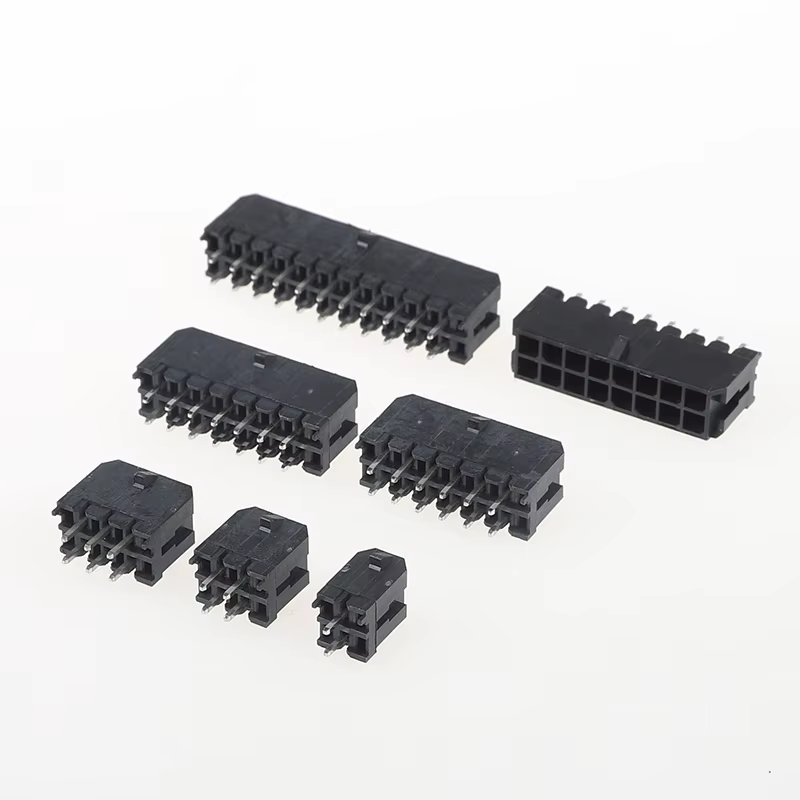

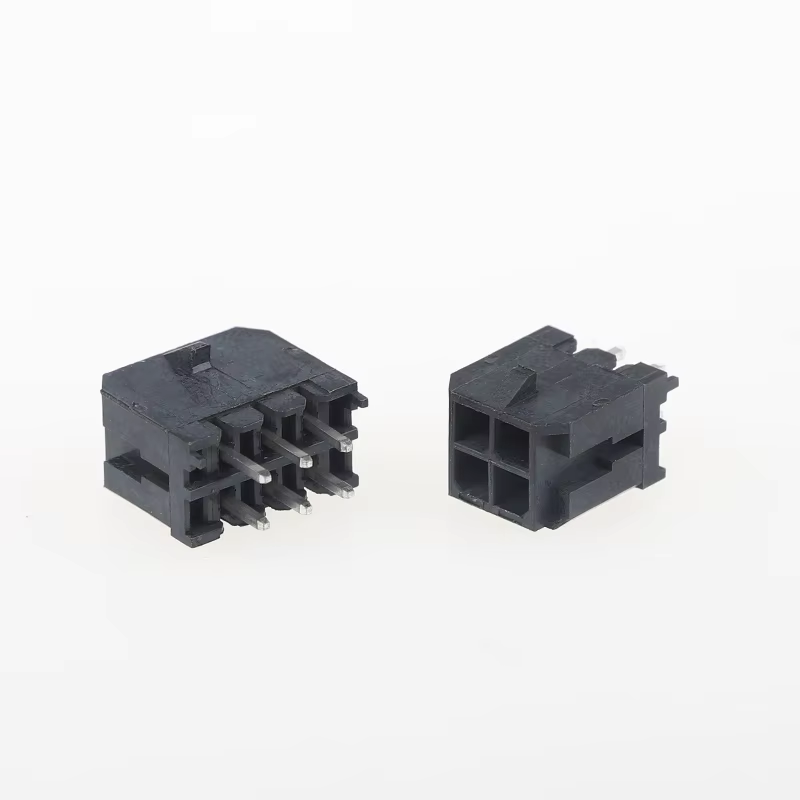

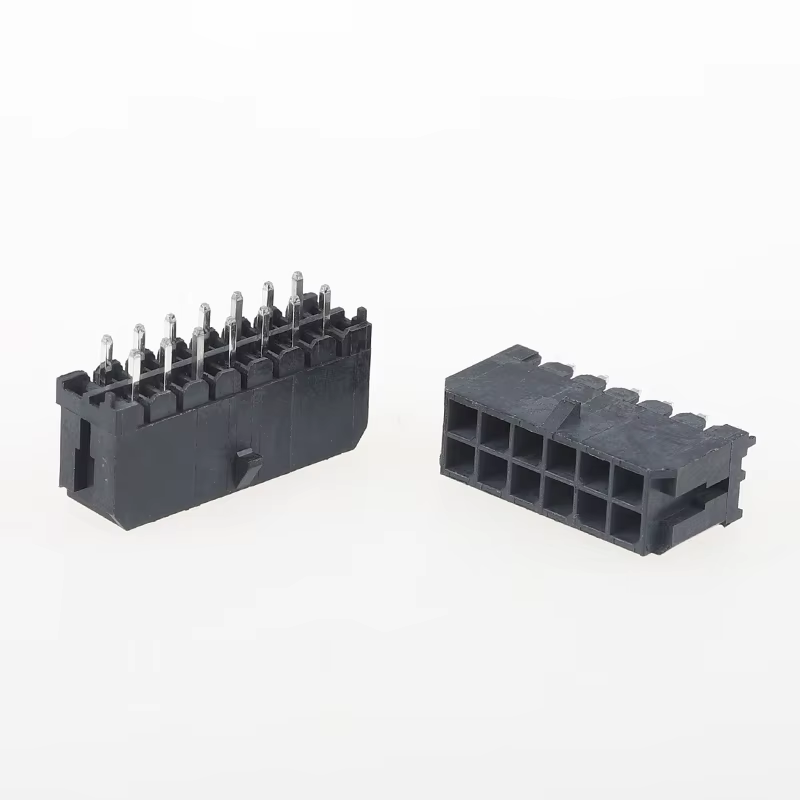

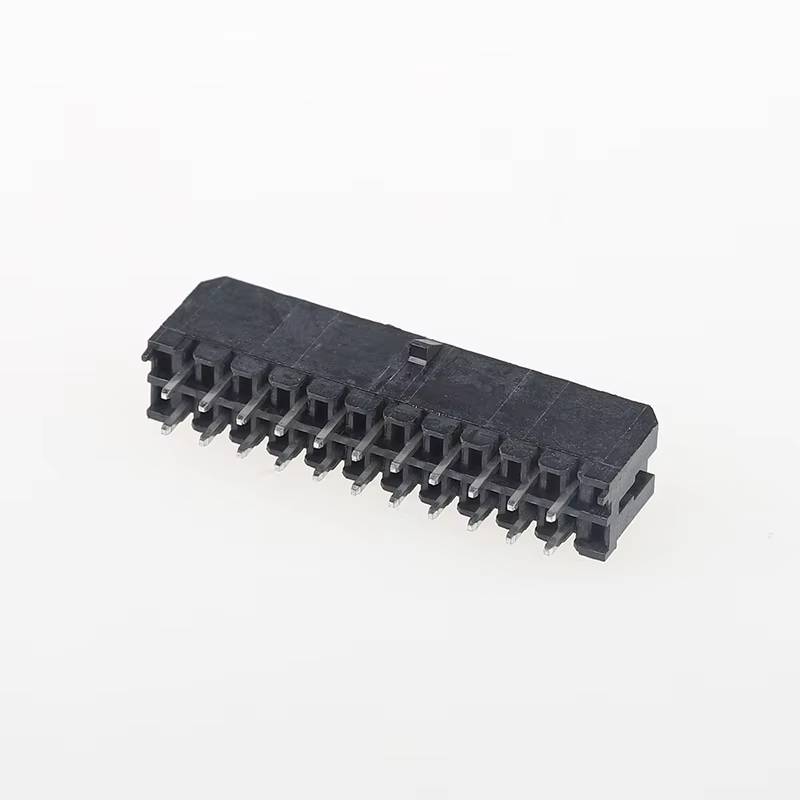

MX3.0 সংযোগকারী ছোট 5557∙ 43045 সিরিজ ডাবল-রো সোজা পিন হেডার (3.0 মিমি পিচ)
পণ্যের হাইলাইটস
✅ 3.0 মিমি কম্প্যাক্ট ডাবল-রোড ওয়্যার-টু-বোর্ড হেডার, ফর্ম-ফিট মোলেক্স 43045 সিরিজের সাথে সামঞ্জস্যপূর্ণ (ছোট 5557 / এমএক্স 3.0)
✅ কমপ্যাক্ট শক্তি-ঘন নকশার জন্য প্রতি সার্কিটে 8.5 এ পর্যন্ত শক্তি এবং সংকেত সংক্রমণ উভয়ই সমর্থন করে
✅ ধনাত্মক লকিং এবং পোলারাইজিং কী কম্পনের অধীনে ভুল সমন্বয় এবং দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্নতা রোধ করে
✅ UL94V-0 উচ্চ-তাপমাত্রা হাউজিং, তরঙ্গ এবং রিফ্লো সোল্ডারিং প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ
✅ বিস্তৃত সার্কিট ব্যাপ্তি ২-২৪ পজিশন, স্থিতিশীল সরবরাহ, Molex 43045 সিরিজের জন্য ব্যয়-কার্যকর ড্রপ-ইন বিকল্প
টেকনিক্যাল স্পেসিফিকেশন
সাধারণ যান্ত্রিক পরামিতি
| পয়েন্ট |
স্পেসিফিকেশন |
| পণ্যের ধরন |
ডাবল-রোড স্ট্রেইট-থ্রো-হোল পিন হেডার |
| পিচ |
3.0 মিমি |
| সার্কিট গণনা |
২-২৪ পজিশন |
| মাউন্ট স্টাইল |
উল্লম্ব থ্রো-হোল |
| সঙ্গী |
৪৩০২৫-শৃঙ্খলের ভর্তি বাক্স |
| পিসিবি বেধ |
প্রস্তাবিত ১.৬ মিমি |
| আবাসন শৈলী |
পোলারাইজিং চাবি এবং লক বসের সাথে আবৃত |
| সমকামিতার চক্র |
ন্যূনতম ৩০০ চক্র |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট |
স্পেসিফিকেশন |
| আবাসনের উপাদান |
উচ্চ তাপমাত্রা থার্মোপ্লাস্টিক UL94V-0 |
| যোগাযোগ উপাদান |
ব্রাস |
| কনট্যাক্ট প্লাটিং |
নিকেল বেসের উপর ম্যাট টিন |
| নামমাত্র বর্তমান |
সর্বোচ্চ ৮.৫ এ (তাপমাত্রা বৃদ্ধির সাথে) |
| নামমাত্র ভোল্টেজ |
৬০০ ভোল্ট এসি/ডিসি |
| সর্বাধিক যোগাযোগ প্রতিরোধ |
≤ 20 mΩ |
| মিন আইসোলেশন প্রতিরোধের |
≥ ১০০০ এমও |
| ভোল্টেজ প্রতিরোধ করুন |
1500 ভোল্ট এসি / 1 মিনিট |
| প্রযোজ্য ওয়্যার গেইজ |
AWG 18-30 (শুধুমাত্র স্ট্র্যান্ডড ওয়্যার) |
পরিবেশগত ও সোল্ডারিং গাইড
| পয়েন্ট |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা |
-40 °C ~ +105 °C |
| সংরক্ষণ তাপমাত্রা |
-20 °C ~ +85 °C |
| সোল্ডার প্রক্রিয়া |
ওয়েভ সোল্ডার / আইআর রিফ্লো সামঞ্জস্যপূর্ণ |
| সর্বোচ্চ সোল্ডারিং তাপমাত্রা |
সর্বোচ্চ ২৬৫ °সি (≤১০ সেকেন্ড স্থায়ী) |
| আর্দ্রতা পরীক্ষা |
90-95% RH @ 40 °C, 96 ঘন্টা যোগ্য |
| সম্মতি |
RoHS-২ মেনে চলা |
পণ্যের বৈশিষ্ট্য
- ডাবল-রোড 3.0 মিমি পিচ, উল্লম্ব সোজা-থ্রো-হোল নির্মাণ, পিন সুরক্ষার জন্য আবৃত ঘর
- অন্তর্নির্মিত পোলারাইজেশন কী এবং ইতিবাচক লকিং প্রক্রিয়াঃ অ্যান্টি-মিসপ্লাগ, অ্যান্টি-ড্রপ-আউট শক এবং কম্পনের অধীনে
- উচ্চ তাপমাত্রা LCP / PA66 UL94V-0 হাউজিং, 265 °C সর্বোচ্চ তাপমাত্রা পর্যন্ত লোডিং তাপ চাপ প্রতিরোধ করে
- ম্যাট টিন প্লাটিং সহ ব্রাসের যোগাযোগ, কম যোগাযোগ প্রতিরোধের, স্থিতিশীল শক্তি সংকেত কর্মক্ষমতা
- স্ট্রিক্ট কোপ্লানারিটি কন্ট্রোলের জন্য ধ্রুবক থ্রু-হোল সোল্ডিং কর্মক্ষমতা
- সম্পূর্ণ পরিসীমা সার্কিট অপশনঃ 2-24 অবস্থান, মিশ্র-ভোল্টেজ শক্তি এবং সংকেত লুপ সমর্থন করে
- ৪৩০২৫-সিরিজের ভর্তি হাউজিং এবং মিলে যাওয়া ক্রাম্প টার্মিনাল সহ সম্পূর্ণ মডুলার হার্নেস সমন্বয়
পণ্যের সুবিধা
- স্পেস-সঞ্চয় ঘনত্ব: 3.0 মিমি ডুয়াল-রো লেআউট 4.2 মিমি পিচ সংযোগকারীদের তুলনায় সীমিত পিসিবি ফুটপ্রিন্টের মধ্যে উচ্চতর চ্যানেল গণনা অর্জন করে।
- ব্যর্থতা প্রতিরোধী যান্ত্রিক নকশা: পোলারাইজিং কী বিপরীত-পরিচয়ের ঝুঁকি দূর করে; পজিটিভ লক কম্পনের অধীনে সংযোগ বজায় রাখে, ক্ষেত্রের ব্যর্থতার হার হ্রাস করে।
- বিস্তৃত পাওয়ার-সিগন্যাল ভারসাম্য: সিগন্যাল লুপ এবং মাঝারি পাওয়ার সার্কিট উভয়ই পরিচালনা করে, আপনার প্রকল্পের জন্য BOM অংশের বৈচিত্র্য হ্রাস করে।
- উত্পাদনযোগ্যতা বন্ধুত্বপূর্ণ: কঠোর পিন কোপ্লানারিটি ধ্রুবক থ্রু-হোল লোডিং ফলন গ্যারান্টি দেয়, ভর উত্পাদনের সময় ওপেন-পিন ত্রুটিগুলিকে হ্রাস করে।
- সাপ্লাই চেইনের স্থিতিস্থাপকতা: মোলেক্স 43045 সিরিজের জন্য ব্যয়বহুল যান্ত্রিক বিকল্প, OEM উপাদান ঘাটতির ঝুঁকি হ্রাস করতে সহায়তা করে, প্রোটোটাইপিং এবং ভর আদেশের জন্য নমনীয় MOQ।
- সম্পূর্ণ মডুলার ইকোসিস্টেম: সমন্বিত হাউজিং, ক্রাম্প টার্মিনাল উপলব্ধ, ইন-হাউস হার্নেস সমাবেশ সমর্থন করে।
প্রয়োগ
- শিল্প স্বয়ংক্রিয়করণঃ পিএলসি, সার্ভো ড্রাইভ, সেন্সর মডিউল, কারখানার নিয়ন্ত্রণ ইউনিট
- পাওয়ার সাপ্লাই এবং ইউপিএসঃ পাওয়ার সাপ্লাই স্যুইচ করার জন্য অভ্যন্তরীণ পাওয়ার সিগন্যাল ইন্টারকানেক্ট
- টেলিকম ও নেটওয়ার্কিং: রাউটার, সুইচ, বেস স্টেশন সহায়ক পাওয়ার সংযোগ
- ভোক্তা ইলেকট্রনিক্সঃ চিকিৎসা সরঞ্জাম, এলইডি পাওয়ার ড্রাইভার, গৃহস্থালী যন্ত্রপাতি
- নতুন-শক্তি সরঞ্জামঃ ব্যাটারি ব্যবস্থাপনা সহায়ক সংকেত এবং নিম্ন-শক্তি বিতরণ
- পরীক্ষা ও পরিমাপঃ পরীক্ষার যন্ত্রপাতি, পরীক্ষাগার যন্ত্রের অভ্যন্তরীণ তারের
গ্রাহক নির্বাচন গাইড
- সঠিক সার্কিট নম্বর (2-24P) নিশ্চিত করুন। অতিরিক্ত স্পেসিফিকেশন বা কম স্পেসিফিকেশন চ্যানেল গণনা করবেন না।
- পিন প্রতি প্রকৃত কাজের বর্তমান নির্ধারণ করুনঃ উচ্চ তাপমাত্রা পরিবেশে (> 85 °C) 30%-40% বর্তমান ডি-রেটিং প্রয়োগ করুন।
- PCB এর বেধ যাচাই করুনঃ এই শিরোনামটি স্ট্যান্ডার্ড 1.6 মিমি PCB এর জন্য; অ-স্ট্যান্ডার্ড বোর্ড বেধের জন্য কাস্টম পিনের দৈর্ঘ্য প্রয়োজন।
- জোড়া হাউজিং নিশ্চিত করুনঃ 43025-সিরিজের সামঞ্জস্যপূর্ণ ভর্তি হাউজিং এবং মিলে যাওয়া ক্রাম্প টার্মিনালগুলির সাথে জুড়ি দিতে হবে।
- তারের গেজ নির্বাচনঃ উচ্চ-বর্তমান লুপগুলির জন্য AWG 18-22; খাঁটি সংকেত সার্কিটগুলির জন্য AWG 24-30, শুধুমাত্র স্ট্র্যাংড তার; কঠিন তারের প্রস্তাবিত নয়।
- পরিবেশগত অবস্থাঃ যদি ডিভাইসটি ভারী কম্পন বা উচ্চ আর্দ্রতার অধীনে কাজ করে, তবে ভর উত্পাদনের আগে যান্ত্রিক ধরে রাখা এবং তাপীয় হ্রাস নিশ্চিত করুন।
- মোলেক্সের বিকল্প প্রকল্পের জন্যঃ আনুষ্ঠানিক প্রকল্প পরিবর্তনের আগে মেলিং চেক, সোল্ডার পরীক্ষা এবং পরিবেশগত বৈধতা সম্পাদন করুন।
