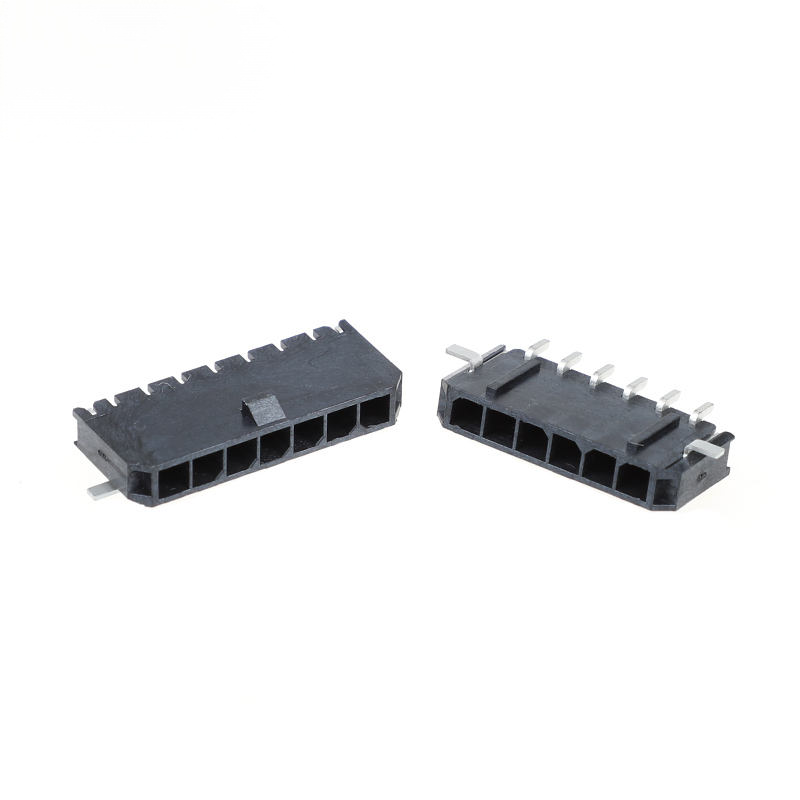

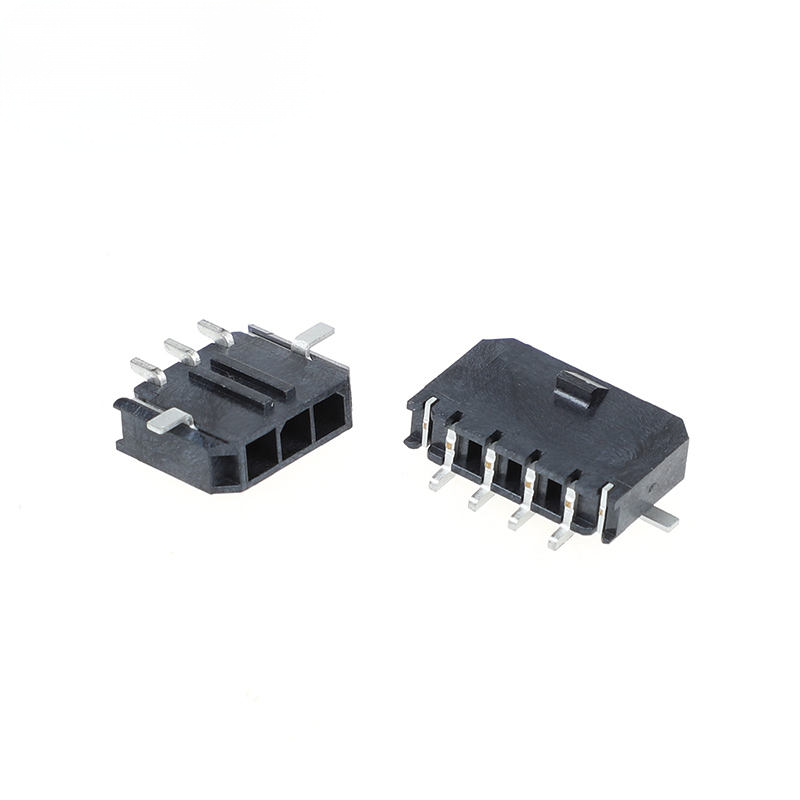

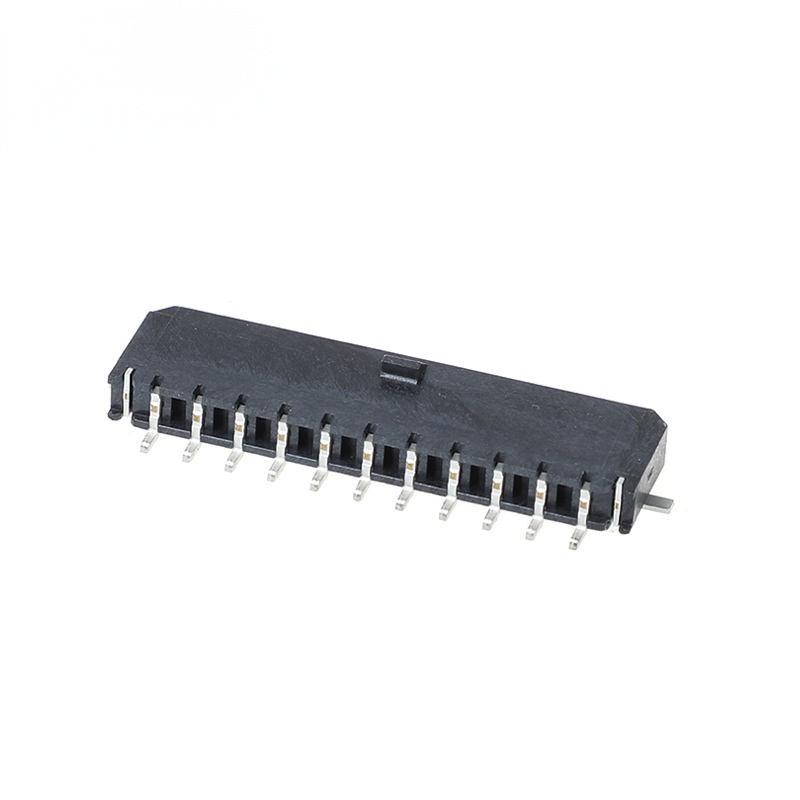

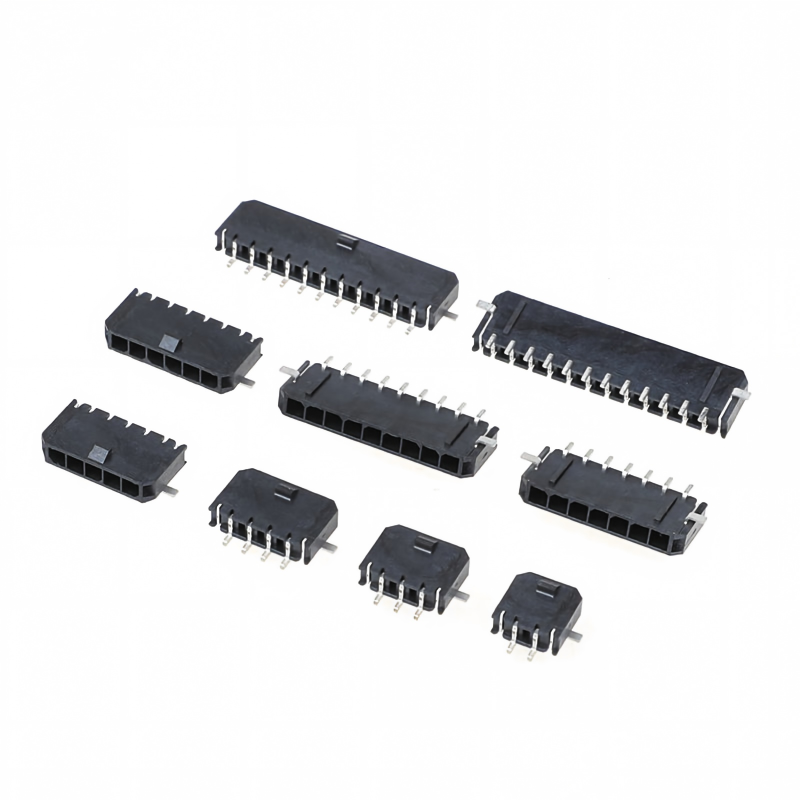

MX 3.0mm পিচ অনুভূমিক একক সারি স্বয়ংচালিত সংযোগকারী 5557 2P-12P (MOLEX 43650 প্রতিস্থাপন)
পণ্যের হাইলাইট
- MOLEX 43650 Micro-Fit 3.0 একক-সারি ডান-কোণ হেডার, Molex এর সাথে সম্পূর্ণ যান্ত্রিক ও বৈদ্যুতিক আন্তঃকার্যকারিতা সহ সরাসরি ড্রপ-ইন প্রতিস্থাপন
- 3.0 মিমি পিচ, একক সারি, 2-12 পজিশন, অনুভূমিক ডান-কোণ তার-থেকে-বোর্ড সমাধান
- স্বয়ংচালিত-গ্রেড উচ্চ-তাপমাত্রা হাউজিং, গ্লো-ওয়্যার সক্ষম, RoHS-REACH অনুবর্তী
- প্রতি সার্কিটে সর্বোচ্চ 8.5 A, কম্প্যাক্ট ফুটপ্রিন্টে মিশ্র সংকেত ও কম-পাওয়ার পাওয়ার ডেলিভারি
- স্থিতিশীল স্টক সমর্থন, নমনীয় MOQ, সাশ্রয়ী দ্বিতীয়-উৎস বিকল্প
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
3.00 মিমি |
| পজিশন রেঞ্জ |
2-12P, একক সারি |
| ওরিয়েন্টেশন |
অনুভূমিক / ডান-কোণ |
| মিলন চক্র |
≥30 চক্র |
| PCB প্রস্তাবিত পুরুত্ব |
1.6 মিমি |
| মাউন্টিং টাইপ |
থ্রু-হোল / SMD টেপ-এবং-রিল |
| হাউজিং রঙ |
কালো |
| লকিং |
পোলারাইজড অ্যান্টি-মিসপ্লাগ শ্রাউড, PCB রিটেনশন পেগ |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং উপাদান |
উচ্চ-তাপমাত্রা থার্মোপ্লাস্টিক, UL94V-0 |
| যোগাযোগ উপাদান |
পিতল |
| যোগাযোগ প্লেটিং |
ম্যাট-টিন / সিলেক্টিভ গোল্ড প্লেটিং ঐচ্ছিক |
| রেটেড কারেন্ট |
প্রতি পিনে সর্বোচ্চ 8.5 A (তারের গেজ এবং তাপমাত্রা ডিরেটিং এর উপর নির্ভর করে) |
| রেটেড ভোল্টেজ |
600 V AC/DC |
| যোগাযোগ প্রতিরোধ |
≤ 15 mΩ |
| ইনসুলেশন প্রতিরোধ |
≥ 1000 MΩ |
| সহ্য ভোল্টেজ |
1500 V AC, 1 মিনিট |
| প্রযোজ্য তারের AWG |
20-30 AWG |
পরিবেশগত ও সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা |
-40℃ ~ +125℃ |
| স্টোরেজ তাপমাত্রা |
-45℃ ~ +130℃ |
| কম্পন প্রতিরোধ |
সাধারণ স্বয়ংচালিত হারনেস কম্পন প্রয়োজনীয়তা পূরণ করে |
| SMT রিফ্লো প্রোফাইল |
সর্বোচ্চ তাপমাত্রা ≤260℃, মোট এক্সপোজার ≤10 সেকেন্ড |
| থ্রু-হোল সোল্ডারিং |
ওয়েভ-সোল্ডার সর্বোচ্চ 260℃, 5 সেকেন্ডের ডেল টাইম |
| সম্মতি |
RoHS 2.0, REACH SVHC; লো-হ্যালোজেন ঐচ্ছিক |
পণ্যের বৈশিষ্ট্য
1. MOLEX 43650 সিরিজ Micro-Fit 3.0 ম্যাচিং টার্মিনাল এবং হাউজিং এর সাথে 100% ম্যাচিং সামঞ্জস্যপূর্ণ
2. ডান-কোণ অনুভূমিক একক-সারি কাঠামো, উল্লম্ব PCB স্থান বাঁচায়
3. উচ্চ-তাপমাত্রা প্রতিরোধী থার্মোপ্লাস্টিক হাউজিং, স্বয়ংচালিত-গ্রেড প্রয়োজনীয়তার জন্য গ্লো-ওয়্যার যোগ্য
4. পোলারাইজড শ্রাউডেড হাউজিং ভুল সংযোগ প্রতিরোধ করে; সঠিক সমাবেশের জন্য বিল্ট-ইন PCB লোকেটিং পেগ
5. টিন/গোল্ড প্লেটিং বিকল্প সহ পিতলের যোগাযোগ, কম যোগাযোগ প্রতিরোধ, অ্যান্টি-ভাইব্রেশন যোগাযোগ ধারণ
6. থ্রু-হোল / SMT মাউন্টিং সমর্থন করে; স্বয়ংক্রিয়-সন্নিবেশের জন্য টেপ-এবং-রিল প্যাকিং উপলব্ধ
7. RoHS, REACH SVHC অনুবর্তী; অনুরোধে লো-হ্যালোজেন উপাদান বিকল্প উপলব্ধ
পণ্যের সুবিধা
1. MOLEX 43650 এর জন্য ড্রপ-ইন বিকল্প, ডুয়াল-সোর্সিং এর জন্য পুনরায় নকশার খরচ দূর করে
2. কঠোর মাত্রিক সহনশীলতা নিয়ন্ত্রণ, স্থিতিশীল স্বাভাবিক-বল, মাইক্রো-ভাইব্রেশন সংযোগ বিচ্ছিন্ন হওয়ার ঝুঁকি এড়ায়
3. স্বয়ংচালিত-যোগ্য কাঁচামাল ব্যাচ ট্রেসেবিলিটি, উচ্চ-নির্ভরযোগ্যতা প্রকল্পের জন্য উপযুক্ত
4. নমনীয় বিকল্প: টিন/গোল্ড প্লেটিং, থ্রু-হোল / SMT, টেপ-রিল / ট্রে প্যাকিং
5. স্ট্যান্ডার্ড পজিশনের জন্য স্বল্প লিড-টাইম, ছোট-ব্যাচ প্রোটোটাইপ এবং ব্যাপক-আয়তনের অর্ডার সমর্থন করে
6. সম্পূর্ণ-সেট সহায়ক টার্মিনাল এবং ক্রিম্প হাউজিং এক-স্টপ হারনেস সমাধান হিসাবে উপলব্ধ
প্রয়োগ
- স্বয়ংচালিত ইলেকট্রনিক্স: অভ্যন্তরীণ কন্ট্রোলার, আলো মডিউল, সেন্সর হারনেস, BMS সহায়ক সংকেত লিঙ্ক
- শিল্প অটোমেশন: সেন্সর মডিউল, ছোট সার্ভো ড্রাইভ, PLC পেরিফেরাল সংকেত ইন্টারফেস
- নতুন-শক্তি সরঞ্জাম: ছোট পাওয়ার-সাপ্লাই ইউনিট, ব্যাটারি ম্যানেজমেন্ট সহায়ক ওয়্যারিং
- মেডিকেল সরঞ্জাম (অ-ইমপ্লান্ট): সংকেত এবং কম-পাওয়ার অভ্যন্তরীণ সংযোগ
- স্মার্ট হোম এবং কনজিউমার হার্ডওয়্যার: পাওয়ার-সাপ্লাই বোর্ড-টু-ওয়্যার ইন্টারকানেকশন
গ্রাহক নির্বাচন গাইড
1. পজিশন সংখ্যা নিশ্চিত করুন: 2-12P, আসল MOLEX 43650 পজিশন নম্বরের সাথে মিলান
2. মাউন্টিং স্টাইল নির্বাচন করুন: শক্তিশালী যান্ত্রিক ধারণের জন্য থ্রু-হোল; উচ্চ-গতির SMT সমাবেশের জন্য SMT টেপ-রিল
3. প্লেটিং নির্বাচন: সাধারণ-খরচ সংকেত সার্কিটের জন্য টিন-প্লেটিং; উচ্চ-কম্পন / দীর্ঘ-জীবন-চক্র পরিস্থিতির জন্য গোল্ড-প্লেটিং
4. তারের গেজ পরীক্ষা করুন: 20-30 AWG; প্রকৃত কারেন্ট তাপমাত্রা-ডিরেটিং কার্ভ প্রয়োগ করতে হবে
5. সর্বদা আমাদের হাউজিং ম্যাচিং-স্পেক টার্মিনালের সাথে সংযুক্ত করুন; ভিন্ন-ভেন্ডর টার্মিনাল মিশ্রিত করলে যোগাযোগ কর্মক্ষমতা হ্রাস পেতে পারে
6. স্বয়ংচালিত প্রকল্পের জন্য: ব্যাপক-উৎপাদনের আগে উপাদান সার্টিফিকেট, CPK রিপোর্ট, সম্মতি নথি অনুরোধ করুন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের অনলাইনে যোগাযোগ করতে পারেন বা ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি এবং নতুন ছাঁচ তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
5. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের গুণমান বিভাগের 10% দখল করে। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাদের প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের প্যাকেজে আপনার লোগো বা অন্য তথ্য রাখার জন্য কোন সমস্যা নেই। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
