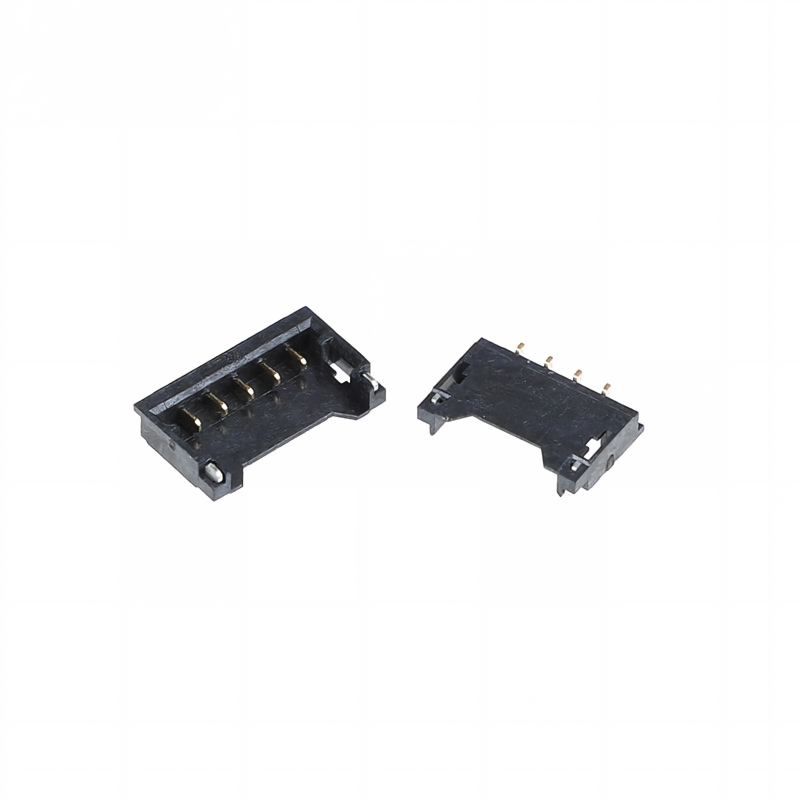

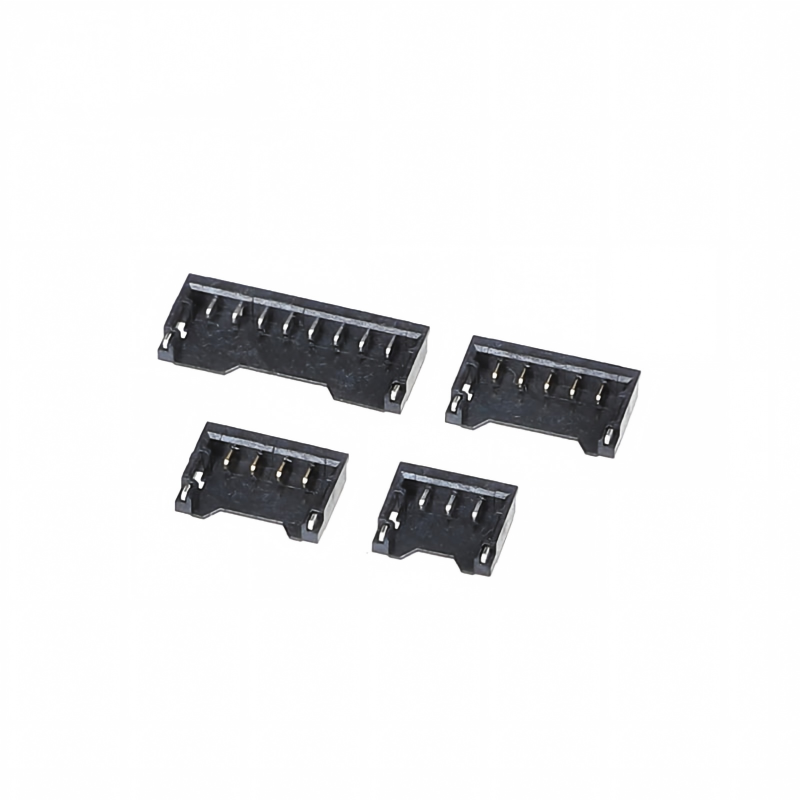

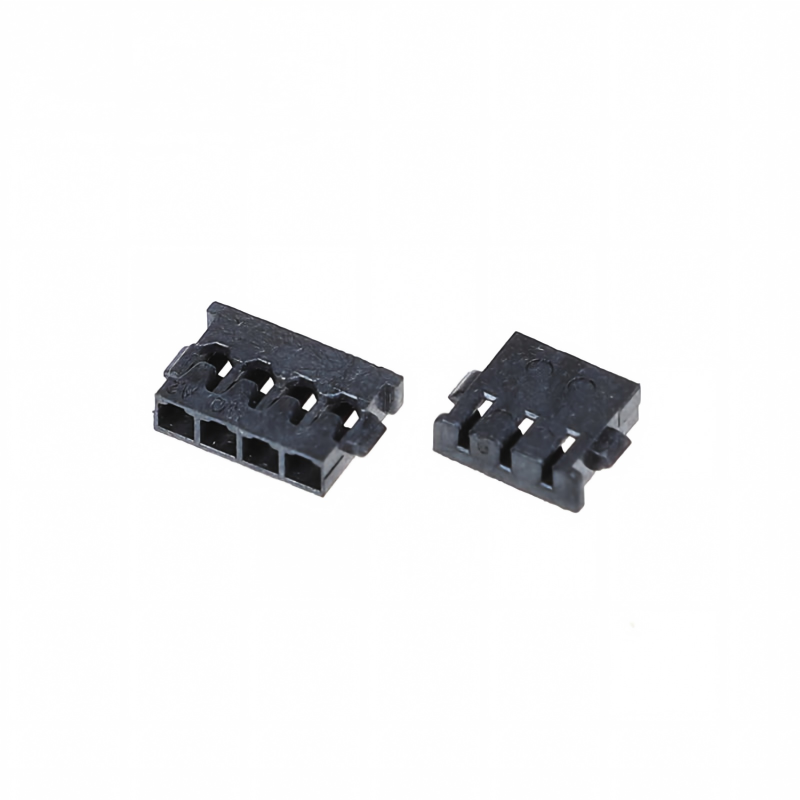

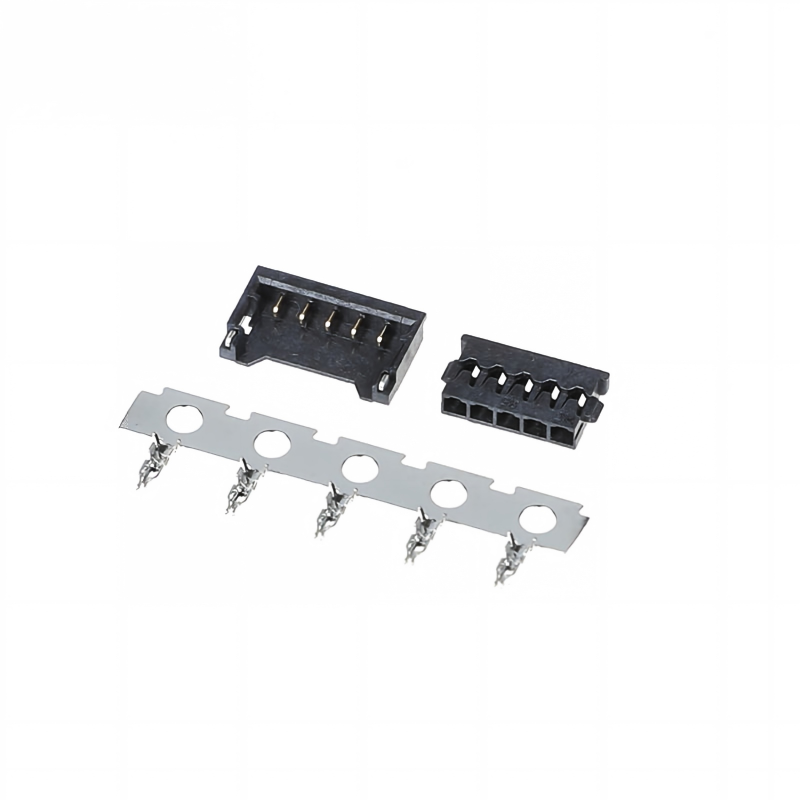

১.২মিমি ব্যাটারি সকেট রাবার শেল টার্মিনাল সহ | মোলেক্স ৭৮১৭১ / ৭৮১৭২ বিকল্প
পণ্যের হাইলাইট
মোলেক্স পিকো-ইজিমেট ৭৮১৭১ এবং ৭৮১৭২ সিরিজের সরাসরি ড্রপ-ইন বিকল্প, ১.২মিমি পিচ ওয়্যার-টু-বোর্ড ব্যাটারি সকেট। সম্পূর্ণ সামঞ্জস্যপূর্ণ ফুটপ্রিন্ট, ক্রিম্প টার্মিনাল এবং ম্যাটিং ইন্টারফেস। লিথিয়াম-পলিমার ব্যাটারি সংযোগের জন্য সাশ্রয়ী দ্বিতীয় উৎস, এসএমটি পিক-এন্ড-প্লেস-বান্ধব, RoHS-সম্মত।
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
১.২মিমি (০.০৪৭") |
| সার্কিট রেঞ্জ |
২-৭ পজিশন |
| ম্যাটিং টাইপ |
উল্লম্ব ওয়্যার-টু-বোর্ড |
| ম্যাটেড উচ্চতা |
১.৫৫-১.৬৫মিমি |
| টার্মিনেশন-হেডার |
এসএমটি সারফেস মাউন্ট |
| টার্মিনেশন-রিসেপ্টেকল |
ক্রিম্প টার্মিনাল |
| প্রযোজ্য তারের গেজ |
৩০-২৮ এডব্লিউজি |
| হাউজিং রঙ |
কালো |
| ম্যাটিং সাইকেল |
ন্যূনতম ৩০ সাইকেল |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং উপাদান |
উচ্চ-তাপমাত্রা প্রতিরোধী থার্মোপ্লাস্টিক |
| টার্মিনাল উপাদান |
কপার-নিকেল-সিলিকন অ্যালয়/ফসফর ব্রোঞ্জ |
| কন্টাক্ট প্লেটিং |
টিন / গোল্ড ওভার নিকেল (ঐচ্ছিক) |
| প্রতি পিনে রেট করা কারেন্ট |
১.৫ অ্যাম্পিয়ার (এসি/ডিসি) |
| রেট করা ভোল্টেজ |
৫০ ভোল্ট এসি / ডিসি |
| সর্বোচ্চ কন্টাক্ট রেজিস্ট্যান্স |
≤২০মিঃওহম |
| ন্যূনতম ইনসুলেশন রেজিস্ট্যান্স |
≥১০০মিঃওহম |
| সহ্য করার মতো ভোল্টেজ |
৫০০ ভোল্ট এসি / ১ মিনিট |
পরিবেশগত ও সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা পরিসীমা |
-৪০°সে ~ +১০৫°সে |
| সম্মতি |
RoHS, REACH SVHC সম্মত |
| এসএমটি সোল্ডারিং প্রোফাইল |
স্ট্যান্ডার্ড এসএমটি রিফ্লো প্রোফাইল অনুসরণ করুন; পিক তাপমাত্রা ≤২৬০°সে, সময়কাল ≤১০সে |
| প্রক্রিয়াকরণ নোট |
রিফ্লো এবং অ্যাসেম্বলির সময় যান্ত্রিক শক/কেবল টানা এড়িয়ে চলুন; টার্মিনাল অতিরিক্ত ক্রিম্প করবেন না |
| সংরক্ষণ |
শুষ্ক গুদাম, এসএমটি মাউন্টিংয়ের আগে উচ্চ-আর্দ্রতা এড়িয়ে চলুন |
পণ্যের বৈশিষ্ট্য
- ১.২মিমি পিচ, সিঙ্গেল রো, উল্লম্ব ম্যাটিং, ম্যাটেড উচ্চতা ১.৫৫-১.৬৫মিমি লো-প্রোফাইল ডিজাইন
- ভুল ম্যাটিং প্রতিরোধ করার জন্য পোলারাইজেশন কী বিল্ট-ইন, বিপরীত সন্নিবেশের ক্ষতি এড়িয়ে চলুন
- স্থির ধারণের জন্য ফ্রিকশন লক হাউজিং, কম্পন এবং কেবল পুল-আউট প্রতিরোধ করে
- ওপেন-টপ হেডার ডিজাইন স্বয়ংক্রিয় এসএমটি পিক-এন্ড-প্লেস অ্যাসেম্বলি সমর্থন করে
- ৩০-২৮ এডব্লিউজি আল্ট্রা-ফাইন তারের জন্য ক্রিম্প টার্মিনাল, কমপ্যাক্ট ব্যাটারি হার্নেসের জন্য
- কম কন্টাক্ট রেজিস্ট্যান্স এবং অ্যান্টি-অক্সিডেশনের জন্য গোল্ড-প্লেটেড কন্টাক্ট বিকল্প
- উচ্চ-ভলিউম এসএমটি মাস প্রোডাকশনের জন্য টেপ-এন্ড-রিল প্যাকেজিং
- মোলেক্স ৭৮১৭১ / ৭৮১৭২ সিরিজের জন্য ১০০% ফর্ম-ফিট-ফাংশন বিকল্প
পণ্যের সুবিধা
- সরাসরি ড্রপ-ইন প্রতিস্থাপন: আসল মোলেক্স ৭৮১৭১ / ৭৮১৭২ ডিজাইনের জন্য পিসিবি পরিবর্তনের প্রয়োজন নেই, দ্রুত বিওএম সেকেন্ড-সোর্সিং
- খরচ অপ্টিমাইজেশান: আসল ব্র্যান্ডের তুলনায় প্রতিযোগিতামূলক মূল্য, স্থিতিশীল মাস-সরবরাহ ক্ষমতা
- অ্যাসেম্বলি-বান্ধব: এসএমটি টেপ-রিল প্যাকিং, পোলারাইজেশন অ্যান্টি-মিস্টেক, অ্যাসেম্বলি ত্রুটির হার হ্রাস
- নির্ভরযোগ্য ব্যাটারি সংযোগ: কম কন্টাক্ট রেজিস্ট্যান্স, অ্যান্টি-ভাইব্রেশন লক-স্ট্রাকচার, লিথিয়াম-পলিমার সেলের জন্য স্থিতিশীল পাওয়ার ট্রান্সমিশন
- নমনীয় বিকল্প: একাধিক পিন সংখ্যা, টিন/গোল্ড প্লেটিং বিকল্প, কাস্টম কেবল হার্নেস পরিষেবা সমর্থন করে
- স্বল্প লিড-টাইম: স্ট্যান্ডার্ড পার্টস স্টকে, বৈধতার জন্য নমুনা উপলব্ধ
প্রয়োগ
- পরিধানযোগ্য ডিভাইস এবং স্মার্ট পোর্টেবল ইলেকট্রনিক্স
- আইওটি সেন্সর এবং স্মার্ট হোম ছোট সরঞ্জাম
- লিথিয়াম-পলিমার ব্যাটারি প্যাক এবং ব্যাটারি ম্যানেজমেন্ট মডিউল
- হ্যান্ড-হেল্ড মেডিকেল পোর্টেবল সরঞ্জাম
- ভোক্তা ছোট আকারের পাওয়ার-চালিত ডিভাইস
- পোর্টেবল টেস্টিং এবং পরিমাপ যন্ত্র
গ্রাহক নির্বাচন গাইড
- পিন সংখ্যা নিশ্চিত করুন: ২-৭ পজিশন, ব্যাটারি সিগন্যাল এবং পাওয়ার সার্কিট প্রয়োজনীয়তার সাথে মিল
- তারের গেজ পরীক্ষা: কঠোরভাবে ৩০-২৮ এডব্লিউজি তার ব্যবহার করুন; অতিরিক্ত বড় তার খারাপ ক্রিম্পিংয়ের কারণ হবে
- প্লেটিং নির্বাচন: উচ্চ-কম্পন / দীর্ঘ-জীবনকালের ডিভাইসের জন্য গোল্ড প্লেটিং পছন্দনীয়; খরচ-সংবেদনশীল ভোক্তা পণ্যের জন্য টিন প্লেটিং
- অ্যাসেম্বলি শর্ত: এসএমটি রিফ্লো তাপমাত্রা ≤২৬০°সে নিশ্চিত করুন; হেডার এসএমটি টাইপ, রিসেপ্টেকল ক্রিম্প-অন-ওয়্যার
- বৈধতা পরামর্শ: মাস-অর্ডারের আগে আমাদের নমুনাগুলির সাথে ম্যাটিং পরীক্ষা, কম্পন পরীক্ষা এবং কন্টাক্ট রেজিস্ট্যান্স পরীক্ষা চালান
- সেকেন্ড-সোর্স নোট: মিশ্র-সরবরাহ প্রকল্পের জন্য আসল মোলেক্স ৭৮১৭১ / ৭৮১৭২ সিরিজের সাথে ইন্টার-ম্যাটিংযোগ্য
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উঃ আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা কেবল আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি এবং একটি নতুন ছাঁচ তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উঃ হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি সংযোগকারী বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিংয়ের খরচ দিতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উঃ স্টক পণ্যগুলি ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্যগুলি ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উঃ ছোট প্যাকেজের জন্য, সেগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা সেগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি আরএমবি তে পরিশোধ করতে পারি?
উঃ আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি আরএমবি তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উঃ কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের গুণমান বিভাগের ১০% দখল করে। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উঃ আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উঃ হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হার্নেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের কোনও সমস্যা নেই কারণ আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখি। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উঃ সিই, সি কিউ সি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০, ইত্যাদি।
