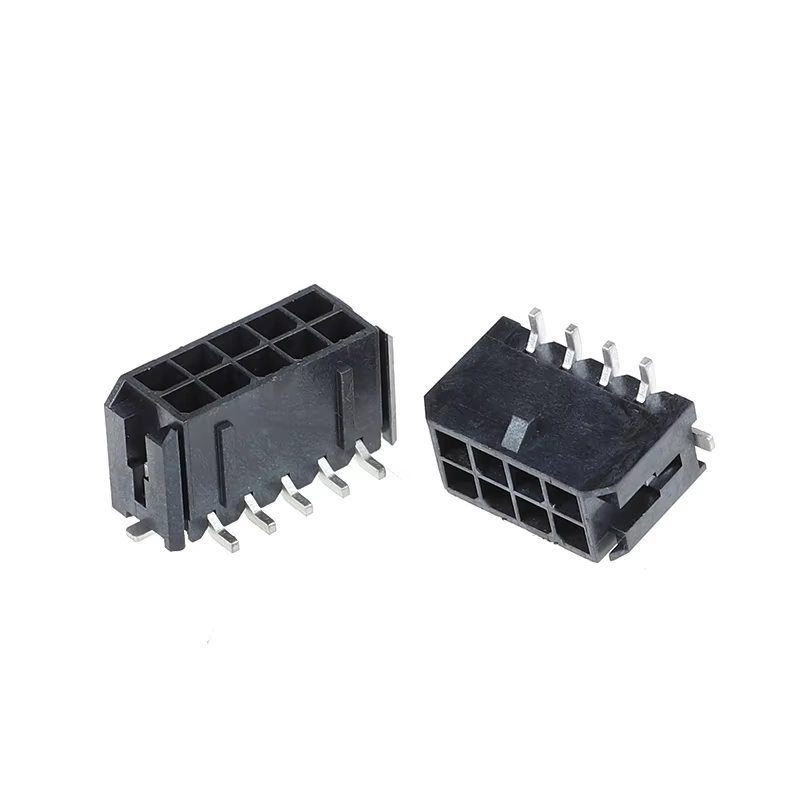

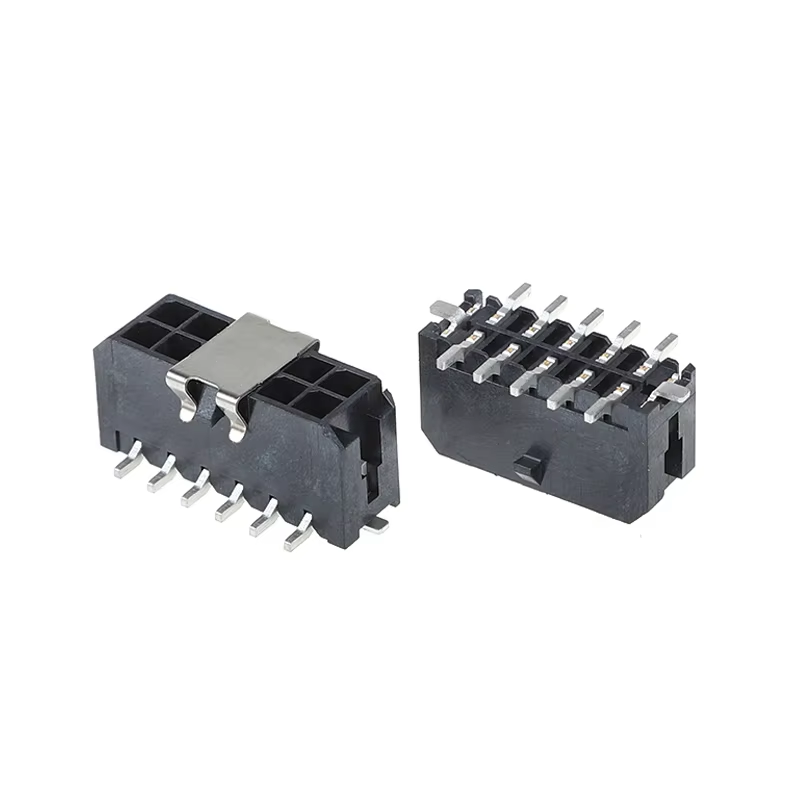

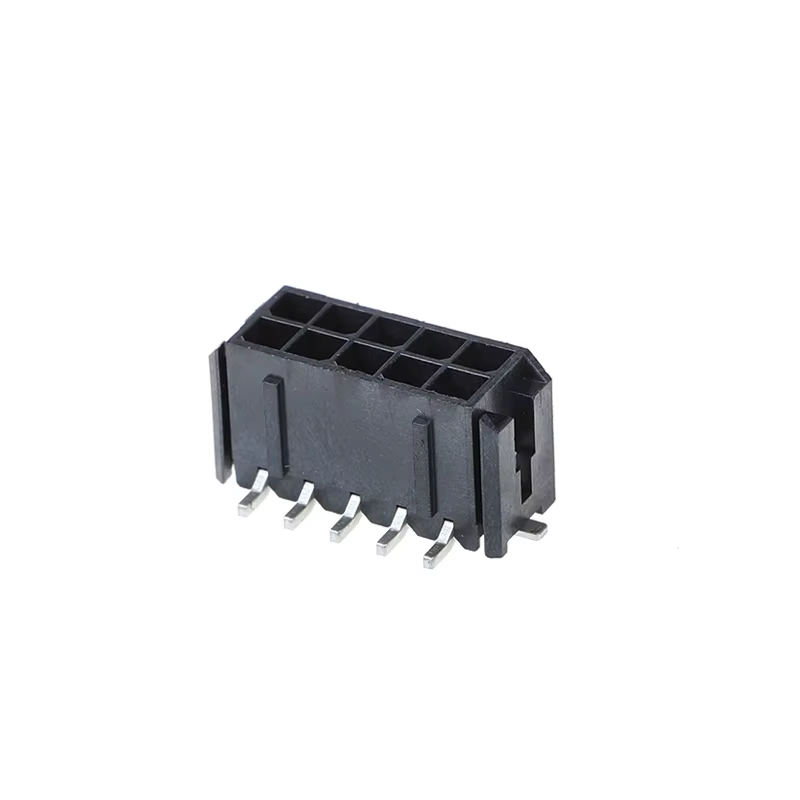

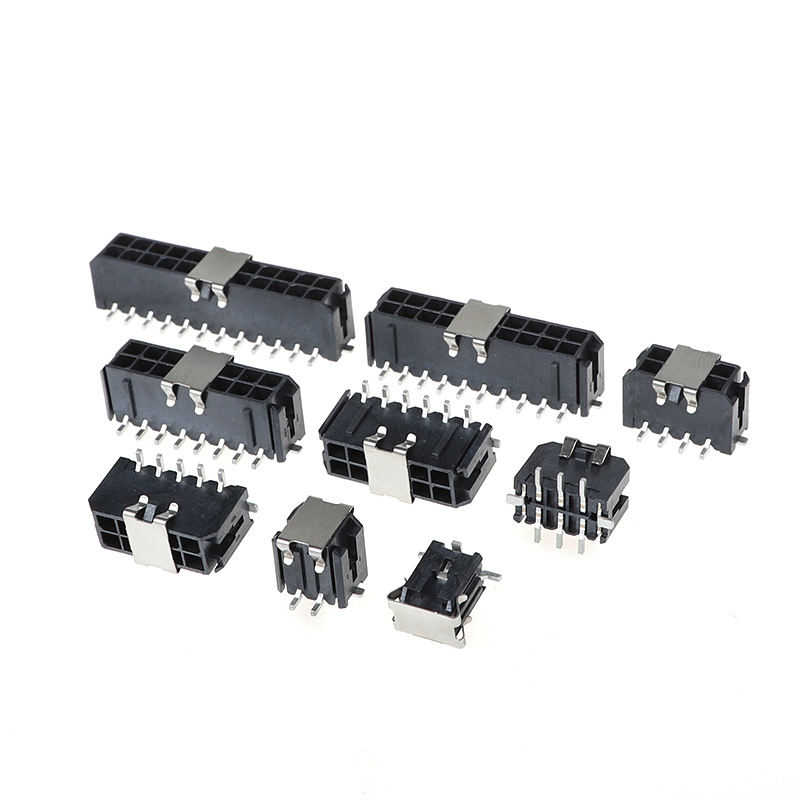

5557 উল্লম্ব 3.0MM পিচ কানেক্টর ডাবল রো 4P-24P Molex কানেক্টর 43045 হারনেস ওয়্যার কানেক্টর প্রতিস্থাপন করে
পণ্যের হাইলাইট
- Molex 43045 Micro-Fit 3.0 সিরিজের জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন
- উল্লম্ব ডাবল-রো, 3.0 মিমি পিচ, সম্পূর্ণ পরিসীমা: 4P-24P পজিশন
- পাওয়ার এবং লো-স্পিড সিগন্যালের জন্য ওয়্যার-টু-বোর্ড সমাধান, প্রতি কন্টাক্টে 5A রেটিং
- পোলারাইজড লকিং হাউজিং, অ্যান্টি-মিস-ইনসারশন, উচ্চ তাপমাত্রা UL94-V0 হাউজিং।
- কাস্টম হারনেস অ্যাসেম্বলি, টেপ-রিল / বাল্ক প্যাকিং, OEM এবং ODM উপলব্ধ সমর্থন করে
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| কানেক্টর টাইপ |
ওয়্যার-টু-বোর্ড, উল্লম্ব থ্রু-হোল হেডার |
| পিচ |
3.00 মিমি (0.118 ইঞ্চি) |
| বিন্যাস |
ডাবল রো |
| পজিশন রেঞ্জ |
4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P |
| ম্যাটিং সাইকেল |
মিনিমাম 30 সাইকেল |
| মাউন্টিং স্টাইল |
PCB এর জন্য উল্লম্ব থ্রু-হোল |
| পোলারাইজেশন |
হ্যাঁ, অ্যান্টি-মিস-ইনসারশন |
| লকিং মেকানিজম |
পজিটিভ হাউজিং লক |
উপাদান এবং বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং উপাদান |
নাইলন 66 / LCP, UL94-V0 ফ্লেম রিটার্ড্যান্ট |
| টার্মিনাল উপাদান |
ফসফর ব্রোঞ্জ |
| স্ট্যান্ডার্ড প্লেটিং |
টিন ওভার নিকেল; কন্টাক্ট এরিয়াতে গোল্ড প্লেটিং ঐচ্ছিক |
| রেটেড কারেন্ট |
প্রতি কন্টাক্টে 5A (AWG 20-24 ওয়্যার) |
| রেটেড ভোল্টেজ |
250V AC / DC |
| সর্বোচ্চ সহনশীল ভোল্টেজ |
1500V AC / 1 মিনিট, কোন ব্রেকডাউন নেই |
| কন্টাক্ট রেজিস্ট্যান্স |
≤ 20mΩ সর্বোচ্চ |
| ইনসুলেশন রেজিস্ট্যান্স |
≥ 1000MΩ @500V DC |
| প্রযোজ্য ওয়্যার |
AWG 28 ~ AWG 20 স্ট্র্যান্ডেড কপার ওয়্যার |
পরিবেশগত এবং সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা |
-40 °C ~ +105 °C |
| সোল্ডার প্রক্রিয়া |
লিড-ফ্রি থ্রু-হোল সোল্ডারিং; পিক টেম্প ≤260 °C, 30 সেকেন্ড সর্বোচ্চ এক্সপোজার, সর্বোচ্চ 3 সাইকেল |
| স্টোরেজ কন্ডিশন |
তাপমাত্রা: -10~40℃, আর্দ্রতা 40-70%RH; ক্ষয়কারী গ্যাস এড়িয়ে চলুন |
| কমপ্লায়েন্স |
RoHS-2.0 কমপ্লায়েন্ট |
পণ্যের বৈশিষ্ট্য
- উল্লম্ব ডাবল-রো হেডার, 3.0 মিমি সেন্টার পিচ, পজিশন 4P-24P সম্পূর্ণ কভারেজ
- পোলারাইজড হাউজিং + পজিটিভ লক ল্যাচ: রিভার্স ম্যাটিং প্রতিরোধ করে, শক পরিবেশে অ্যান্টি-ভাইব্রেশন অ্যান্টি-ডিসকানেকশন
- উচ্চ-তাপমাত্রা UL94-V0 ইনসুলেশন উপাদান, লিড-ফ্রি রিফ্লো সোল্ডারিং প্রক্রিয়ার জন্য উপযুক্ত
- ফসফর-ব্রোঞ্জ কন্টাক্ট টার্মিনাল; টিন প্লেটিং স্ট্যান্ডার্ড, হার্শ-এনভায়রনমেন্ট রিকোয়ারমেন্টের জন্য গোল্ড প্লেটিং ঐচ্ছিকMade-in-Ch...
- প্রশস্ত ওয়্যার গেজ সামঞ্জস্যতা: হারনেস ক্রিম্প অ্যাসেম্বলির জন্য AWG 28-20 স্ট্র্যান্ডেড ওয়্যার
- Molex 43045 সিরিজের সাথে ড্রপ-ইন মেকানিক্যাল ইন্টারচেঞ্জিবিলিটি, কোন PCB ফুটপ্রিন্ট পরিবর্তনের প্রয়োজন নেই
- একাধিক প্যাকিং অপশন: SMT / অটো-ইনসার্ট প্রোডাকশনের জন্য বাল্ক ব্যাগ, ট্রে, টেপ-এন্ড-রিল
পণ্যের সুবিধা
- সাপ্লাই-চেইন ঝুঁকি হ্রাস: Molex 43045 এর ড্রপ-ইন সাবস্টিটিউট, দীর্ঘ লিড-টাইম এবং কম্পোনেন্ট শর্টেজ ঝুঁকি সমাধান করে, কোন PCB রিডিজাইন প্রয়োজন নেই।
- খরচ-অপ্টিমাইজড BOM: মূল ব্র্যান্ডের সাথে সমতুল্য যান্ত্রিক-বৈদ্যুতিক পারফরম্যান্স, ব্যাপক উৎপাদনের জন্য প্রতিযোগিতামূলক ইউনিট মূল্য।
- শক্তিশালী অ্যান্টি-ভাইব্রেশন পারফরম্যান্স: পজিটিভ লক-ল্যাচ ডিজাইন, ভাইব্রেশন-প্রবণ সরঞ্জামের জন্য স্থিতিশীল সংযোগ।
- নমনীয় কাস্টমাইজেশন: গোল্ড-প্লেটেড টার্মিনাল, কাস্টম পিন কাউন্ট, ফিনিশড ওয়্যার হারনেস অ্যাসেম্বলি, আপনার প্রোডাকশন লাইনের জন্য একাধিক প্যাকিং মোড।
- কঠোর ইনকামিং-আউটগোয়িং QC: 100-শতাংশ ডাইমেনশনাল এবং ইলেকট্রিক্যাল স্যাম্পলিং টেস্ট; প্রজেক্ট কোয়ালিফিকেশনের জন্য সল্ট-স্প্রে, টেম্পারেচার-সাইকেল ভ্যালিডেশন উপলব্ধ।
- দ্রুত প্রযুক্তিগত সহায়তা: ডেটাশিট, 2D ড্রয়িং, গ্রাহকের প্রোটোটাইপ ভেরিফিকেশনের জন্য স্যাম্পল সাপোর্ট।
অ্যাপ্লিকেশন
- শিল্প অটোমেশন: PLC, সার্ভো ড্রাইভ, সেন্সর হারনেস, শিল্প পাওয়ার মডিউল
- কনজিউমার ইলেকট্রনিক্স: পাওয়ার সাপ্লাই ইউনিট, গৃহস্থালী যন্ত্রপাতি, ফ্যান এবং মোটর কন্ট্রোল
- LED এবং লাইটিং সিস্টেম: LED ড্রাইভার বোর্ড, স্মার্ট লাইটিং পাওয়ার-সিগন্যাল সংযোগ
- সিকিউরিটি এবং সার্ভেইল্যান্স: ক্যামেরা পাওয়ার বোর্ড, অ্যাক্সেস-কন্ট্রোল সরঞ্জাম
- মেডিকেল সহায়ক সরঞ্জাম: নন-ক্রিটিক্যাল সিগন্যাল এবং পাওয়ার ইন্টারকানেক্ট
- নতুন-শক্তি লো-ভোল্টেজ অ্যাসেম্বলি: BMS সহায়ক সিগন্যাল, ব্যাটারি প্যাক অভ্যন্তরীণ ওয়্যারিং
- রোবোটিক্স এবং ড্রোন: কম্প্যাক্ট পাওয়ার-ডিস্ট্রিবিউশন বোর্ড অভ্যন্তরীণ ওয়্যার-টু-PCB লিঙ্ক
FAQ
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার রেফারেন্সের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
5. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোন ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা ইনভয়েসের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পেমেন্ট করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের গুণমান বিভাগের 10% দখল করে। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের এত বেশি আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত ওয়্যার হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের লোগো বা অন্যান্য তথ্য প্যাকেজে রাখার জন্য কোন সমস্যা নেই। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
