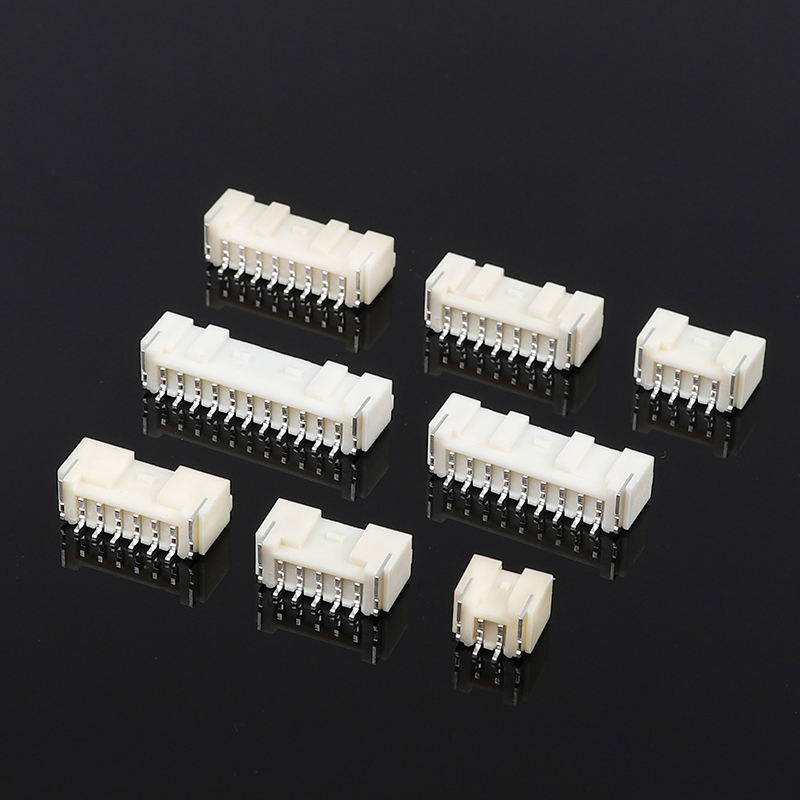

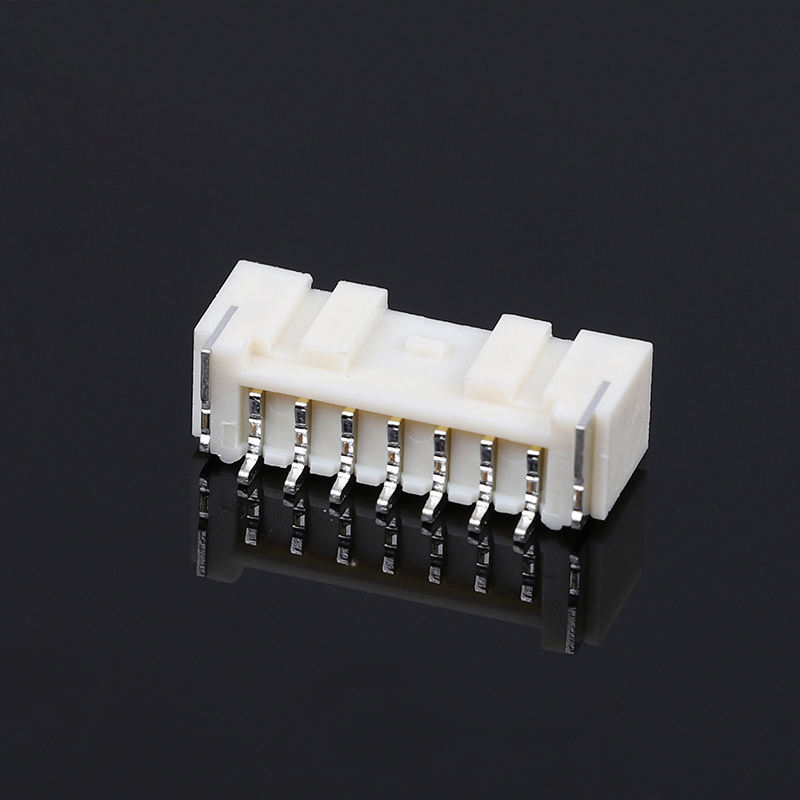

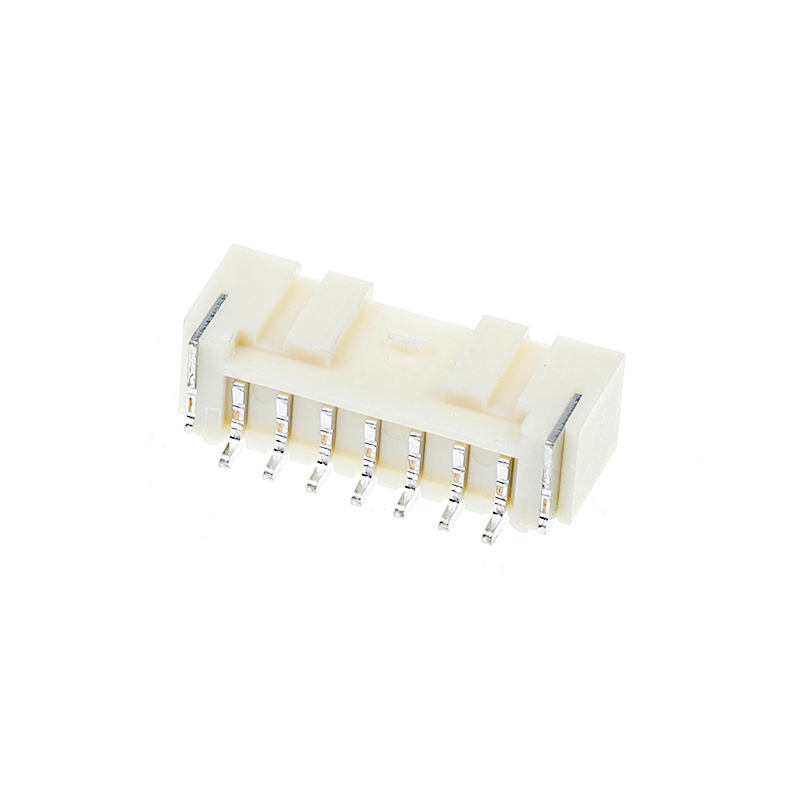

টেপড PA/PAE 2.0MM পিচ হরাইজন্টাল SMT2P-16P LED লাইটিং বোর্ড এন্ড কানেক্টর
পণ্যের হাইলাইটস
2.0 মিমি পিচ হরাইজন্টাল SMT ওয়েফার হেডার, টেপ-এবং-রিল প্যাকেজড, 2-16 পজিশন, LED লাইটিং PCB অ্যাসেম্বলির জন্য অপ্টিমাইজ করা হয়েছে। উচ্চ-তাপমাত্রা প্রতিরোধী হাউজিং, স্থিতিশীল যোগাযোগ কর্মক্ষমতা, SMT উচ্চ-গতির অটো-মাউন্টিংয়ের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, লাইটিং মডিউলগুলির জন্য উৎপাদন ত্রুটির হার কমায়।
পণ্যের প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
2.0 মিমি |
| পজিশন রেঞ্জ |
2-16 P |
| মাউন্টিং টাইপ |
হরাইজন্টাল / রাইট-অ্যাঙ্গেল SMT সারফেস মাউন্ট |
| প্যাকেজিং |
SMT অটো-অ্যাসেম্বলির জন্য এমবসড টেপ ও রিল |
| মেটিং সাইকেল |
ন্যূনতম 300 সাইকেল |
| PCB পুরুত্বের পরামর্শ |
1.6 মিমি |
| প্লেটিং অপশন |
টিন-প্লেটেড (স্ট্যান্ডার্ড); গোল্ড-প্লেটেড (ঐচ্ছিক) |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং উপাদান |
উচ্চ-তাপমাত্রা PA9T / PA10T, UL94-V0 |
| যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ |
| রেটেড কারেন্ট |
প্রতি পিনে 3 A |
| রেটেড ভোল্টেজ |
250 V AC/DC |
| প্রাথমিক যোগাযোগ প্রতিরোধ |
≤ 15 mΩ |
| পরিবেশগত পরীক্ষার পরে যোগাযোগ প্রতিরোধ |
≤ 25 mΩ |
| ইনসুলেশন প্রতিরোধ |
≥ 1000 MΩ |
| সহ্য করার মতো ভোল্টেজ |
800 V AC, 1 মিনিট, কোন ব্রেকডাউন নেই |
| অপারেটিং তাপমাত্রা |
-25 °C ~ +85 °C |
পরিবেশগত ও সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| SMT রিফ্লো পিক টেম্প |
সর্বোচ্চ 260 °C, 10 সেকেন্ড পর্যন্ত |
| সংরক্ষণ শর্ত |
তাপমাত্রা -10 °C ~ +40 °C, আর্দ্রতা 40-70 %RH, সিল করা রিল |
| পরিবেশগত প্রতিরোধ |
সাধারণ ইনডোর লাইটিং মডিউল থার্মাল-সাইকেল স্ট্রেস প্রতিরোধ করে; অতিরিক্ত এনক্লোজার ছাড়া সরাসরি আউটডোর জলরোধী এক্সপোজারের জন্য নয় |
| SMT পরামর্শ |
সংলগ্ন পিনগুলির মধ্যে টিন-ব্রিজ প্রতিরোধ করার জন্য অতিরিক্ত সোল্ডার পেস্টের পরিমাণ এড়িয়ে চলুন |
পণ্যের বৈশিষ্ট্য
- 2.0 মিমি স্ট্যান্ডার্ড পিচ, পজিশন: 2-16 সার্কিট, সিঙ্গেল-রো হরাইজন্টাল রাইট-অ্যাঙ্গেল SMT মাউন্টিং
- টেপ-এবং-রিল এমবস প্যাকেজিং, সরাসরি উচ্চ-গতির SMT পিক-এবং-প্লেস সরঞ্জামের জন্য প্রযোজ্য
- UL94-V0 উচ্চ-তাপমাত্রা প্রতিরোধী ইনসুলেটর, SMT রিফ্লো সোল্ডারিং প্রোফাইল সহ্য করে
- ফসফর-ব্রোঞ্জ যোগাযোগ টিন/গোল্ড প্লেটিং অপশন সহ, কম স্থিতিশীল যোগাযোগ প্রতিরোধ
- বিল্ট-ইন পোলারাইজেশন কী, রিভার্স-মেটিং অ্যাসেম্বলি ভুল প্রতিরোধ করে
- LED PCB লেআউটের জন্য অপ্টিমাইজড ফুটপ্রিন্ট, ব্যাপক উৎপাদনের সময় সোল্ডার-ব্রিজ ঝুঁকির ঝুঁকি কমায়
- একাধিক পিন গণনা অপশন, লাইটিং মডিউলগুলির জন্য সিগন্যাল ও লো-পাওয়ার ট্রান্সমিশন সমর্থন করে
পণ্যের সুবিধা
- ব্যাপক-উৎপাদন বান্ধব: টেপ-রিল SMT সরবরাহ ম্যানুয়াল প্লেসমেন্ট দূর করে, লাইটিং OEM-এর জন্য থ্রুপুট উন্নত করে, অ্যাসেম্বলি-সম্পর্কিত ত্রুটি কমায়।
- লাইটিং-ভিত্তিক অপ্টিমাইজেশন: হরাইজন্টাল লো-প্রোফাইল মাউন্টিং স্লিম LED লুমিনায়ারের ভিতরে উল্লম্ব স্থান সংরক্ষণ করে।
- খরচ-কর্মক্ষমতা ভারসাম্য: টিন-প্লেটেড সংস্করণ বেশিরভাগ LED লাইটিংয়ের প্রয়োজনীয়তা পূরণ করে; উচ্চ-কম্পন বা দীর্ঘ-জীবনের প্রকল্পের জন্য গোল্ড-প্লেটেড ভ্যারিয়েন্ট উপলব্ধ।
- অ্যান্টি-মিস-মেটিং ডিজাইন: পোলারাইজেশন কী প্রোডাকশন লাইনে ভুল-দিক ইন-প্লাগিং এড়িয়ে চলে।
- স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা: নিয়ন্ত্রিত যোগাযোগ ইম্পিডেন্স LED মডিউল ব্যর্থতার জন্য অন্তর্বর্তী সংযোগের ঝুঁকি কমায়।
- নমনীয় পিন-গণনা নির্বাচন: 2-16P ছোট-আকারের ইন্ডিকেটর লাইট থেকে মাল্টি-চ্যানেল লাইটিং ড্রাইভার বোর্ড পর্যন্ত কভার করে।
অ্যাপ্লিকেশন
- LED লাইটিং: প্যানেল লাইট, স্ট্রিপ-লাইট মডিউল, ডাউনলাইট, ক্যাবিনেট লাইটিং, স্মার্ট লুমিনায়ার ড্রাইভার বোর্ড
- ভোক্তা ইলেকট্রনিক্স: ছোট গৃহস্থালী যন্ত্রপাতি, ডিসপ্লে মডিউল
- শিল্প নিয়ন্ত্রণ: সেন্সর PCB, কমপ্যাক্ট কন্ট্রোল ইউনিট
- স্মার্ট হোম: IoT লাইটিং কন্ট্রোলার, ইনডোর স্মার্ট ডিভাইস ইন্টারনাল ওয়্যারিং-টু-বোর্ড সংযোগ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়
5. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় যে কোনও পণ্যের ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কি?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের মান বিভাগের 10% দখল করে। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের প্যাকেজে আপনার লোগো বা অন্য তথ্য রাখার জন্য কোন সমস্যা নেই। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
