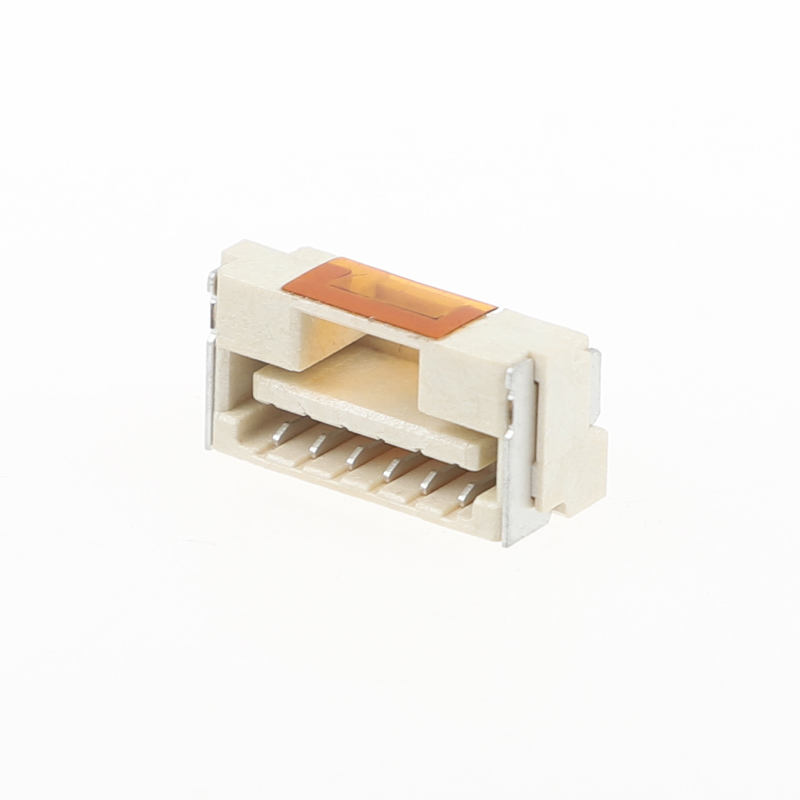

MX 1.25mm পিচ অনুভূমিক SMT কানেক্টর বাকল সহ 502386 WAFER কানেক্টরের বিকল্প
পণ্যের হাইলাইটস
- Molex 502386 ওয়েফার সিরিজের জন্য সরাসরি যান্ত্রিক এবং বৈদ্যুতিক ড্রপ-ইন প্রতিস্থাপন, PCB লেআউট সংশোধনের প্রয়োজন নেই
- ইন্টিগ্রেটেড বাকল ল্যাচ সহ অনুভূমিক ডান-কোণ SMT মাউন্টিং, অ্যান্টি-ভাইব্রেশন সুরক্ষিত লকিং
- 1.25 মিমি কমপ্যাক্ট পিচ, স্পেস-সীমাবদ্ধ PCB ডিজাইনের জন্য একক-সারি ওয়্যার-টু-বোর্ড সমাধান
- LCP উচ্চ-তাপমাত্রার হাউজিং, স্ট্যান্ডার্ড SMT রিফ্লো সোল্ডারিং প্রক্রিয়ার সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ
- প্রশস্ত পিন সংখ্যা পরিসীমা 2-15P, টিন/গোল্ড ফ্ল্যাশ প্লেটিং বিকল্প সমর্থন করে; RoHS-REচ মেনে চলে
- স্থিতিশীল গণ-উৎপাদন ক্ষমতা, মূল আমদানিকৃত যন্ত্রাংশের তুলনায় কম লিড-টাইম
পণ্যের প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
1.25 মিমি |
| মাউন্টিং স্টাইল |
অনুভূমিক / ডান-কোণ SMT |
| সার্কিটের সংখ্যা |
2 ~ 15P |
| ম্যাটিং ডিরেকশন |
সাইড-এন্ট্রি ওয়্যার-টু-বোর্ড |
| লকিং টাইপ |
বিল্ট-ইন বাকল ল্যাচ |
| ম্যাটিং সাইকেল |
ন্যূনতম 30 সাইকেল |
| প্যাকেজ |
এমবসড টেপ ও রিল |
| দাহ্যতা |
UL 94V-0 |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং উপাদান |
LCP উচ্চ-তাপমাত্রার থার্মোপ্লাস্টিক |
| যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ |
| যোগাযোগ প্লেটিং |
টিন প্লেটিং (স্ট্যান্ডার্ড); গোল্ড ফ্ল্যাশ ঐচ্ছিক |
| প্রতি পিনে রেট করা কারেন্ট |
1.0 A |
| রেট করা ভোল্টেজ |
50 V AC / DC |
| সর্বোচ্চ যোগাযোগ প্রতিরোধ |
≤30 mΩ (প্রাথমিক) |
| ন্যূনতম ইনসুলেশন প্রতিরোধ |
≥1000 MΩ @ 500 V DC |
| সহ্য ভোল্টেজ |
250 V AC / 1 মিনিট |
পরিবেশগত ও সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| অপারেটিং তাপমাত্রা পরিসীমা |
-40 °C ~ +105 °C |
| রিফ্লো সোল্ডারিং শর্ত |
সর্বোচ্চ তাপমাত্রা 260 °C ±5 °C, সময়কাল 5-10 সেকেন্ড |
| সংরক্ষণ পরিবেশ |
তাপমাত্রা -10 ~ 40 °C, আর্দ্রতা 30-70% RH, আর্দ্রতা শোষণ এড়িয়ে চলুন |
| সম্মতি |
RoHS, REACH |
পণ্যের বৈশিষ্ট্য
- ইন্টিগ্রেটেড বাকল লকিং মেকানিজম: স্পষ্ট "ক্লিক-ইন" স্পর্শকাতর প্রতিক্রিয়া, কম্পন এবং যান্ত্রিক শক এর বিরুদ্ধে শক্তিশালী অ্যান্টি-পুল-আউট পারফরম্যান্স
- পোলারাইজড হাউজিং ডিজাইন, ম্যানুয়াল বা স্বয়ংক্রিয় অ্যাসেম্বলির সময় বিপরীত ভুল-ম্যাটিং প্রতিরোধ করে
- LCP উচ্চ-তাপমাত্রা প্রতিরোধী ইনসুলেটর, হাউজিং গলে যাওয়া বা বিকৃতি ছাড়াই SMT রিফ্লো থার্মাল প্রোফাইল সহ্য করে
- ফসফর-ব্রোঞ্জ ডুয়াল-বিম যোগাযোগ কাঠামো, একাধিক ম্যাটিং সাইকেল জুড়ে স্থিতিশীল যোগাযোগ প্রতিরোধ
- অনুভূমিক ডান-কোণ SMT ফুটপ্রিন্ট, 502386 সিরিজের ফুটপ্রিন্টের সাথে 1:1 সামঞ্জস্যপূর্ণ, বিদ্যমান PCB এর জন্য শূন্য পরিবর্তন
- পিক-এন্ড-প্লেসের জন্য টেপ-অন-রিল প্যাকিং; বিভিন্ন প্রকল্পের প্রয়োজনীয়তার জন্য একাধিক পিন-দৈর্ঘ্য ও প্লেটিং নির্বাচন
- RoHS ও REACH অনুবর্তী, UL 94V-0 শিখা প্রতিরোধক রেটিং
পণ্যের সুবিধা
- ড্রপ-ইন বিনিময়যোগ্য: 502386 সিরিজের জন্য 100% ফুটপ্রিন্ট সামঞ্জস্যপূর্ণ, কোন PCB পুনঃনকশা নেই, স্বল্পতার জন্য দ্রুত BOM প্রতিস্থাপন-উপশম প্রকল্প
- উন্নত বাকল রিটেনশন: অপ্টিমাইজড ল্যাচ জ্যামিতি, জেনেরিক ফ্রিকশন-লক সংস্করণের চেয়ে ভাল অ্যান্টি-ভাইব্রেশন পারফরম্যান্স; চলমান-অংশ ডিভাইসের জন্য উপযুক্ত
- উৎপাদন-বান্ধব: LCP উপাদান রিফ্লো তাপ ভালভাবে পরিচালনা করে; টেপ-রিল প্যাকিং স্ট্যান্ডার্ড SMT পিক-এন্ড-প্লেসের সাথে মানানসই, কম অ্যাসেম্বলি ত্রুটির হার
- সাশ্রয়ী স্থানীয় বিকল্প: আমদানিকৃত মূল যন্ত্রাংশের তুলনায় কম লিড-টাইম, প্রোটোটাইপ ও গণ-ভলিউম অর্ডারের জন্য নমনীয় MOQ
- কাস্টমাইজযোগ্য বিকল্প: সামঞ্জস্যযোগ্য পিন সংখ্যা, প্লেটিং (টিন/গোল্ড ফ্ল্যাশ), বিশেষ প্রকল্পের জন্য কাস্টম টেপ-রিল স্পেসিফিকেশন উপলব্ধ
প্রয়োগ
- ভোক্তা ইলেকট্রনিক্স: স্মার্ট হোম মডিউল, ছোট গৃহস্থালী যন্ত্রপাতি, পরিধানযোগ্য ডিভাইস
- ডিসপ্লে ও এলসিডি মডিউল: ছোট আকারের প্যানেলের জন্য অভ্যন্তরীণ সংকেত ইন্টারকানেকশন
- শিল্প নিয়ন্ত্রণ: কমপ্যাক্ট সেন্সর মডিউল, ছোট পিএলসি পেরিফেরাল বোর্ড
- রোবোটিক্স ও ইউএভি: ফ্লাইট-কন্ট্রোল ও সহায়ক মডিউলগুলির জন্য অভ্যন্তরীণ সংকেত ওয়্যারিং
- চিকিৎসা সরঞ্জাম: পোর্টেবল ডায়াগনস্টিক সরঞ্জাম অভ্যন্তরীণ নিম্ন-ভোল্টেজ সংকেত লিঙ্ক
- অটোমোটিভ ইন্টেরিয়র সহায়ক মডিউল: অ-নিরাপত্তা-সম্পর্কিত সংকেত সংযোগ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি এবং নতুন ছাঁচ তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
4. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
5. প্রশ্ন: আমার অর্ডার কিভাবে পাঠাব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোন ক্ষতি হলে আমরা দায়ী থাকব।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। দয়া করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের মান বিভাগের 10% দখল করে। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের এত বেশি আইটেম আছে, তাদের সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
9. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত ওয়্যার হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের প্যাকেজে আপনার লোগো বা অন্য তথ্য রাখার জন্য কোন সমস্যা নেই। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউ এল, আইএসও 9001, আইএসও 14001, আইএটিএফ 16949, আইএসও 45001, কিউসি 080000, ইত্যাদি।
