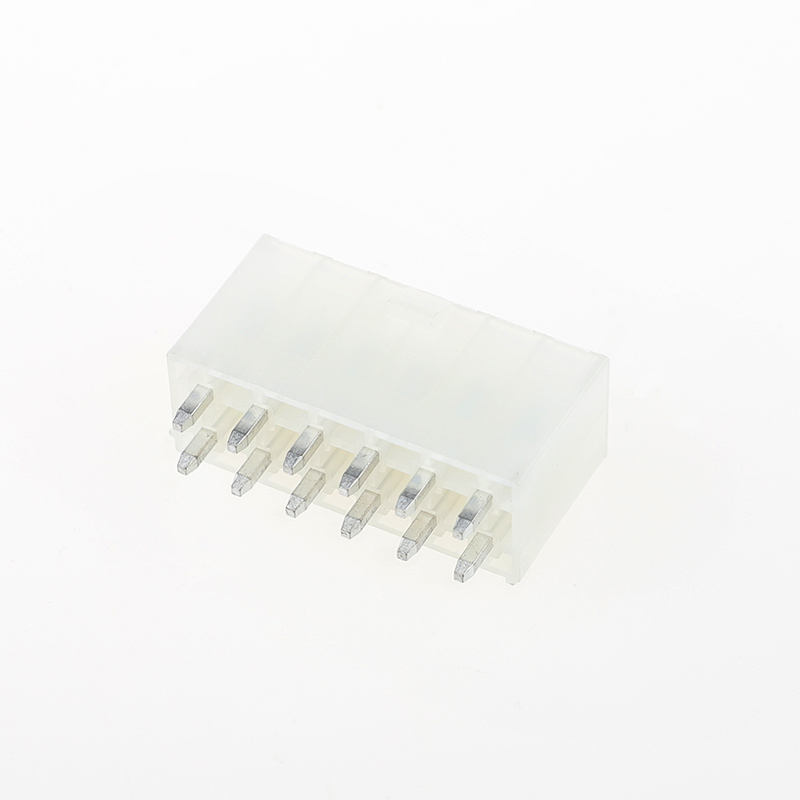

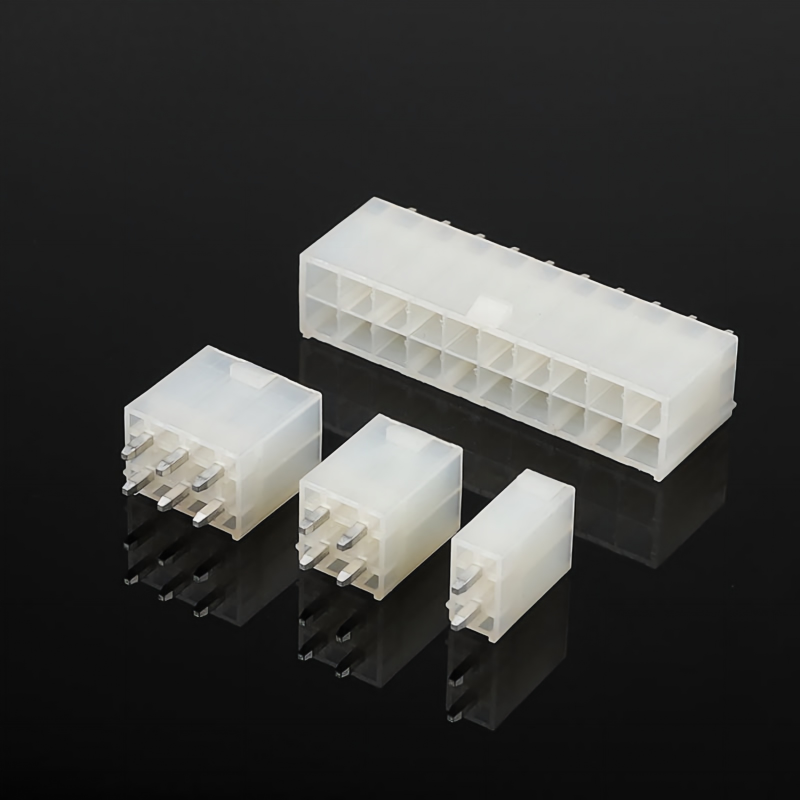

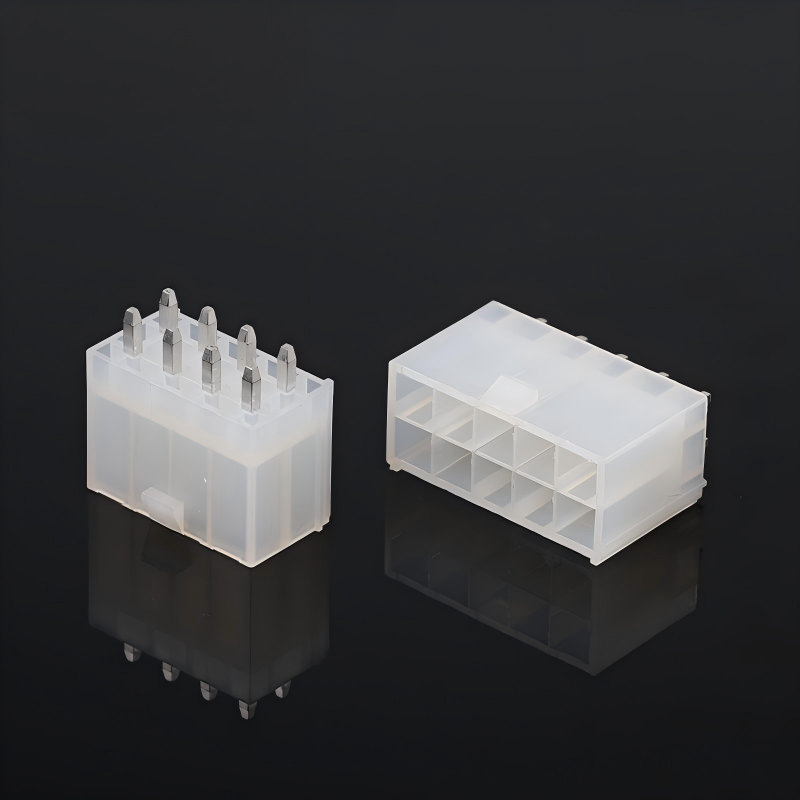

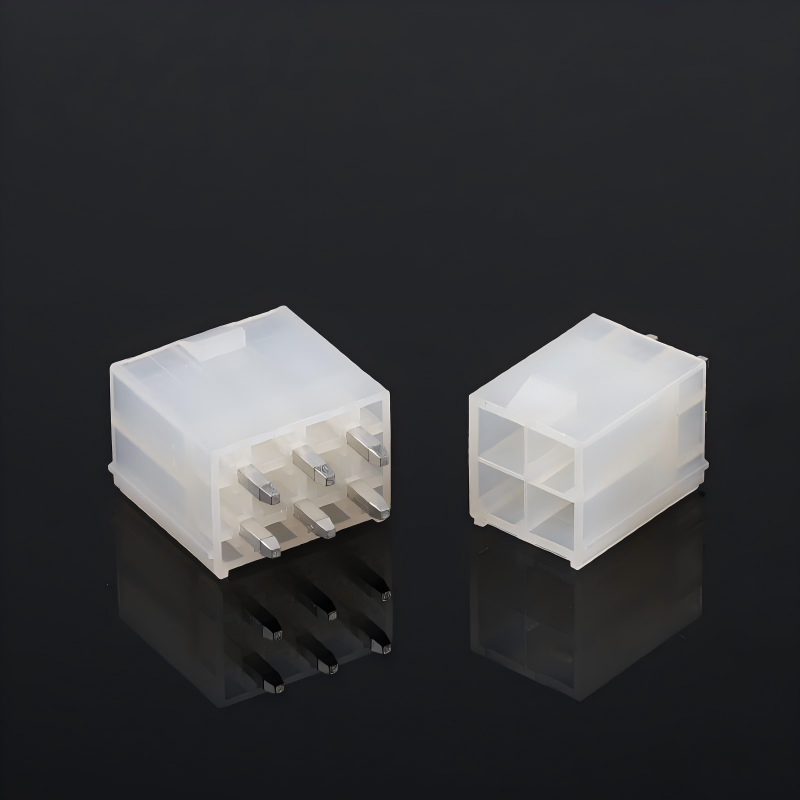

55557 উল্লম্ব 4.2 মিমি পিচ ওয়্যার-টু-বোর্ড সংযোগকারী ডাবল সারি সোজা পিন বাকল
পণ্য হাইলাইট
✅ পিচ: 4.2 মিমি, ডাবল সারি, উল্লম্ব সোজা পিন ওয়্যার-টু-বোর্ড সংযোগকারী
✅ UL94V-0 ফ্লেম রিটার্ডেন্ট হাউজিং, শিল্প ও গৃহস্থালীর জন্য হ্যালোজেন-মুক্ত
✅ অ্যান্টি-ভাইব্রেশন লকিং বাকল: ক্রমাগত শক এবং কম্পনের অধীনে দুর্ঘটনাজনিত মিলন রোধ করে (শিল্প / যানবাহনের কঠোর পরিবেশ)
✅ সম্পূর্ণ সেট উপলব্ধ: ম্যাচিং হাউজিং + ক্রিম্প টার্মিনাল একসাথে সরবরাহ করা হয়েছে
প্রযুক্তিগত বিশেষ উল্লেখ
| আইটেম |
বিস্তারিত |
| বৈদ্যুতিক কর্মক্ষমতা |
রেট করা বর্তমান: সার্কিট প্রতি 5A সর্বোচ্চ
রেটেড ভোল্টেজ: 250V এসি
যোগাযোগ প্রতিরোধ: ≤20mΩ
অন্তরণ প্রতিরোধের: ≥1000MΩ
ভোল্টেজ সহ্য করুন: 1 মিনিটের জন্য 1500V AC |
| যান্ত্রিক কর্মক্ষমতা |
পিচ: 4.2 মিমি
বিন্যাস: ডাবল সারি, উল্লম্ব সোজা পিন
সঙ্গম চক্র: ≥100 বার
ধারণ: লক ফিতে নকশা, কম্পন অধীনে বিরোধী unmating
সন্নিবেশ/প্রত্যাহার বল: স্বাভাবিক, অত্যধিক পরিধান নেই |
| উপাদান এবং কলাই |
হাউজিং: নাইলন, UL94V-0, হ্যালোজেন-মুক্ত
যোগাযোগ টার্মিনাল: তামা খাদ
কলাই: টিনের প্রলেপ (এউ প্লেটিং ঐচ্ছিক) |
| পরিবেশগত |
অপারেটিং টেম্প: -40℃ ~ +105℃
RoHS অনুগত |
| সোল্ডারিং গাইড |
রিফ্লো সোল্ডারিং: সর্বোচ্চ 260℃, 10s সর্বোচ্চ
হ্যান্ড সোল্ডারিং: 320℃ সর্বোচ্চ 3s এর মধ্যে |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
বিখ্যাত আন্তর্জাতিক সংযোগকারী ব্র্যান্ডের সরাসরি বিকল্প:
- JST:এক্সএইচ সিরিজ
- মোলেক্স:55557 সিরিজ
- TE (AMP): সমতুল্য 4.2 মিমি ডবল সারি উল্লম্ব ওয়্যারবোর্ড সিরিজ
পণ্য বৈশিষ্ট্য
- 4.2 মিমি পিচ ডবল সারি উল্লম্ব সোজা পিন গঠন, কমপ্যাক্ট PCB পদচিহ্ন
- অন্তর্নির্মিত সুরক্ষিত ফিতে, কম্পনের অধীনে বিরোধী বিচ্ছিন্নতা
- হ্যালোজেন-মুক্ত UL94V-0 নাইলন অন্তরক
- সম্পূর্ণ সমাধান: হাউজিং + টার্মিনাল ওয়ান-স্টপ প্রকিউরমেন্ট
- স্থিতিশীল টিন-ধাতুপট্টাবৃত যোগাযোগ, কম যোগাযোগ প্রতিরোধের
পণ্যের সুবিধা
- অ্যান্টি-ভাইব্রেশন লকিং বাকল শিল্প এবং অন-বোর্ড সরঞ্জামগুলির জন্য দুর্ঘটনাজনিত আন-মেটিং পেইন পয়েন্ট সমাধান করে
- উচ্চ শিখা retardant + হ্যালোজেন-মুক্ত, কঠোর সবুজ এবং নিরাপত্তা মান পূরণ করে
- JST/Molex/TE 4.2mm সিরিজের সাথে বিনিময়যোগ্য, PCB রিডিজাইন ছাড়াই সহজে ড্রপ-ইন প্রতিস্থাপন
- একটি বিস্তৃত তাপমাত্রা পরিসীমা অধীনে স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা
- কারখানা সরাসরি সরবরাহ, নমনীয় কাস্টম পরিষেবা উপলব্ধ
আবেদন
- শিল্প নিয়ন্ত্রণ সরঞ্জাম
- বাড়ির যন্ত্রপাতি (ফ্রিজ, ওয়াশিং মেশিন, এয়ার কন্ডিশনার)
- স্বয়ংচালিত সহায়ক ইলেকট্রনিক্স, গাড়ির অভ্যন্তরীণ মডিউল
- পাওয়ার সাপ্লাই এবং ইউপিএস
- LED আলো ড্রাইভার
- চিকিৎসা ও পরিমাপ যন্ত্র
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিরপেক্ষ শক্ত কাগজ বাক্স প্যাকিং। কাস্টম প্যাকিং লেবেল এবং বারকোড অনুরোধের ভিত্তিতে উপলব্ধ।
পেমেন্ট পদ্ধতি
EXW, FOB, CIF, CPT, T/T, L/C উপলব্ধ
সীসা সময়
- নমুনা: 3 কার্যদিবস
- ভর অর্ডার: 1-2 সপ্তাহ
ফ্যাক্টরি সার্টিফিকেট এবং কাস্টম সার্ভিস
- সার্টিফিকেশন: UL, RoHS, REACH, ISO9001
- MOQ: মানক আইটেমগুলির জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ/ দ্রুত নমুনা বিতরণ.
- কাস্টম পরিষেবা: কাস্টম পিন গণনা, কলাই বেধ, তারের জোতা সমাবেশ, বিশেষ প্যাকেজিং এবং চিহ্নিতকরণ।
গ্রাহক নির্বাচন নির্দেশিকা
- পিন গণনা এবং PCB মাউন্ট দিক নিশ্চিত করুন: উল্লম্ব সোজা পিন
- কাজের বর্তমান, ভোল্টেজ এবং তাপমাত্রা পরিসীমা যাচাই করুন
- উচ্চ কম্পনের দৃশ্যের জন্য: মিলন এড়াতে অবশ্যই ফিতে সংস্করণ ব্যবহার করতে হবে
- সবুজ উপাদানের প্রয়োজন: হ্যালোজেন-মুক্ত + UL94V-0 হাউজিং নির্বাচন করুন
- ক্রস-চেক: Molex 55557 / JST XH / TE সমতুল্য 4.2 মিমি সংযোগকারীর সরাসরি বিকল্প; প্রতিস্থাপনের আগে পিন অ্যাসাইনমেন্ট যাচাই করুন
- সোল্ডারিং: হাউজিং গলে যাওয়া রোধ করতে কঠোরভাবে রিফ্লো তাপমাত্রা প্রোফাইল অনুসরণ করুন
FAQ
1. প্রশ্ন: আপনার একটি ক্যাটালগ আছে? আপনি আপনার সমস্ত পণ্য চেক করতে আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি অনলাইনে আমাদের সাথে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
2. প্রশ্ন: আমি আপনার ক্যাটাতে পণ্যটি খুঁজে পাচ্ছি নালগ আপনি আমার জন্য এই পণ্য করতে পারেন?
উত্তর: আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের জানান আপনার কি পণ্য প্রয়োজন, এবং আপনি কত চান. যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার রেফারেন্সের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
3. প্রশ্ন: আপনি একটি নমুনা প্রদান করতে পারেন? এই নমুনা বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যের নমুনা সরবরাহ করি। কিন্তু আপনাকে শিপিং খরচ দিতে হবে
4. প্রশ্ন: আপনার প্রসবের সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
5. প্রশ্ন: কিভাবে আমার অর্ডার শিপ?
উত্তর: ছোট প্যাকেজগুলির জন্য, এগুলিকে এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা তাদের এয়ার বা সমুদ্রের মাধ্যমে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের যে কোনো ক্ষতির জন্য আমরা দায়ী।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি আরএমবি দিতে পারি?
উত্তর: T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যালকে গ্রহণ করুন। দয়া করে নিশ্চিত করুন যে আমরা চালানের মতো একই পরিমাণ পেতে পারি। এবং আপনি RMB এ অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কিভাবে?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করুন। IQC, OQC, IPQC, এবং QA আমাদের 10% কর্মীদের জন্য অ্যাকাউন্ট। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
8. প্রশ্ন: আপনার সমস্ত পণ্যের মূল্য তালিকা আমার প্রয়োজন। আপনি একটি মূল্য তালিকা আছে?
উত্তর: আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। যেহেতু আমাদের কাছে অনেকগুলি আইটেম আছে, তাই সমস্ত মূল্য তালিকাভুক্ত করা অসম্ভব এবং মূল্যগুলি উপাদান খরচ এবং পরিমাণের উপর ভিত্তি করে পরিবর্তিত হয়৷ এবং আপনি আমাদের আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে একের পর এক নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব
9. প্রশ্ন: আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উঃ হ্যাঁ। আমরা অনেক কাস্টমাইজড করেছি
পূর্বে আমাদের গ্রাহকদের জন্য পণ্য (প্রধানত তারের জোতা)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকেজে আপনার লোগো বা অন্যান্য তথ্য রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
10. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
