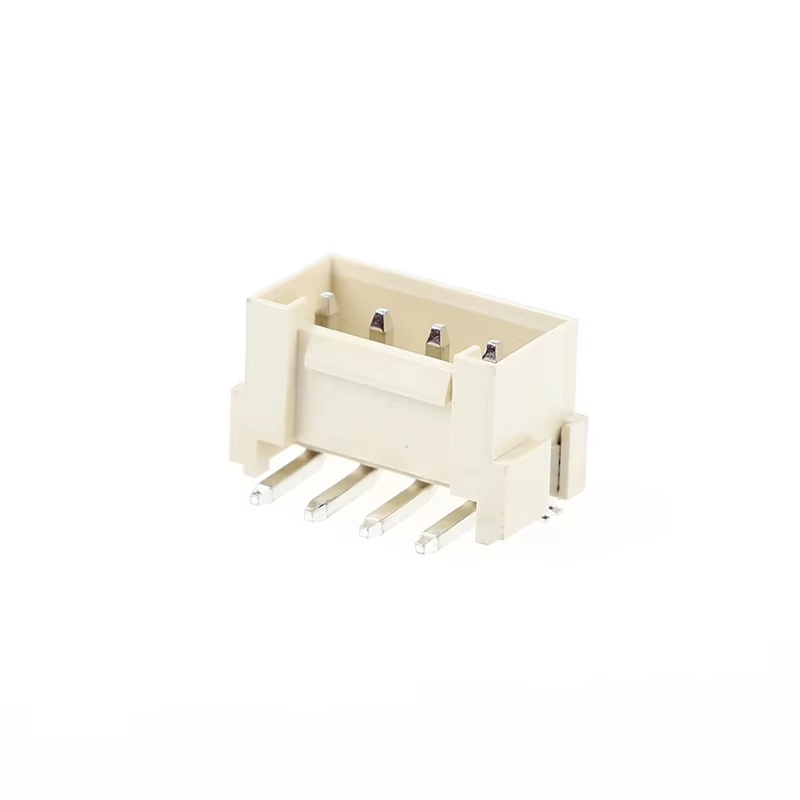

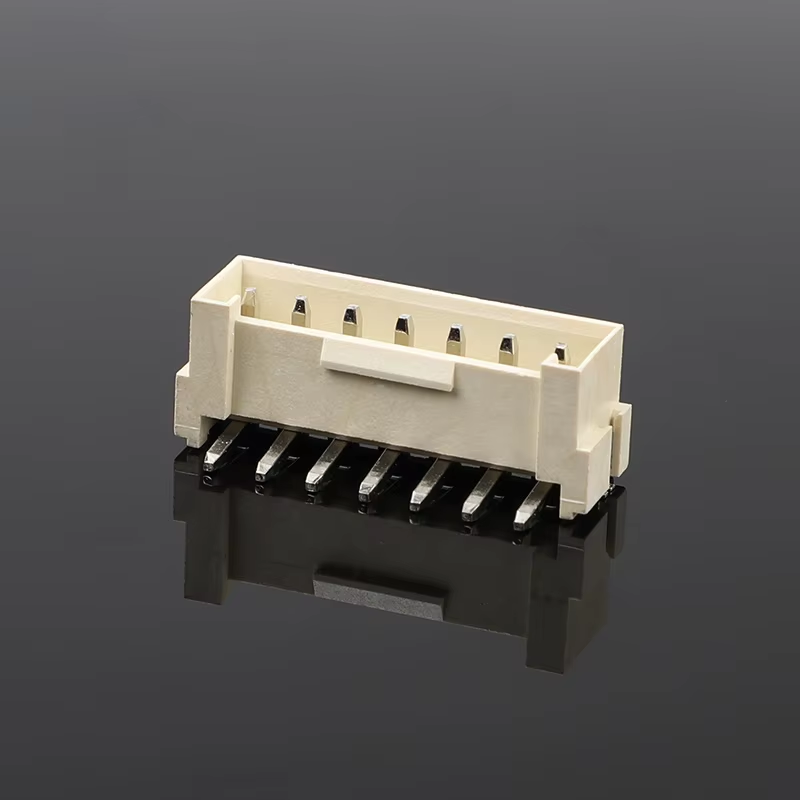

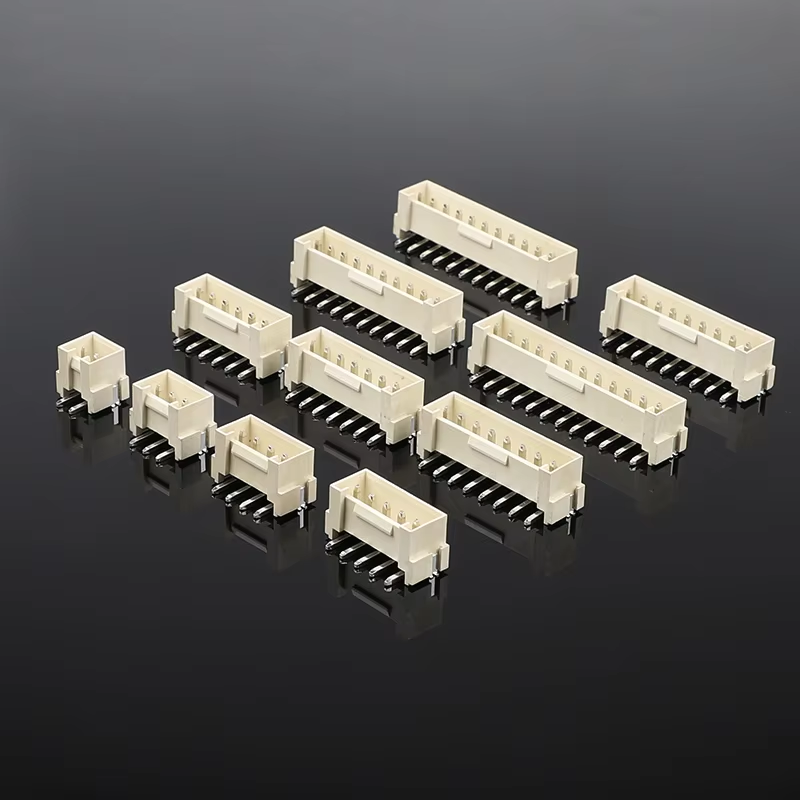

৫৫৫৭/৫৫৬৯ ৪.২মিমি পিচ ডাবল রো কানেক্টর বাকল পিন সহ অনুভূমিক প্লাগ বোর্ড কানেক্টর ওয়্যার-টু-বোর্ড কানেক্টর
পণ্যের হাইলাইট
- পিচ: ৪.২মিমি, ডাবল রো, বাকল পিন সহ অনুভূমিক টাইপ, ওয়্যার-টু-বোর্ড
- UL94V-0 ফ্লেম রিটার্ড্যান্ট হাউজিং, শিল্প ও গৃহস্থালী যন্ত্রপাতির ব্যবহারের জন্য হ্যালোজেন-মুক্ত
- ড্রপ-প্রতিরোধী বাকল ডিজাইন: শক্তিশালী কম্পনের অধীনে দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে (শিল্প ও যানবাহন পরিবেশ)
- সম্পূর্ণ সহায়ক সেট: ম্যাচিং হাউজিং + টার্মিনাল উপলব্ধ
- স্থিতিশীল বৈদ্যুতিক সংযোগ, সহজ সমাবেশ ও ক্রিম্প অপারেশন
প্রযুক্তিগত স্পেসিফিকেশন
| আইটেম |
বিস্তারিত |
| বৈদ্যুতিক কর্মক্ষমতা |
রেটেড কারেন্ট: প্রতি সার্কিটে সর্বোচ্চ ৯A
রেটেড ভোল্টেজ: ২৫০V AC
যোগাযোগ প্রতিরোধ: ≤১০mΩ
ইনসুলেশন প্রতিরোধ: ≥১০০০MΩ
ভোল্টেজ সহ্য করার ক্ষমতা: ১৫০০V AC/মিনিট |
| যান্ত্রিক কর্মক্ষমতা |
পিচ: ৪.২মিমি, ডাবল রো
সন্নিবেশের দিক: অনুভূমিক প্লাগ
মিলনের চক্র: ≥৫০০ বার
বাকল: লকিং বাকল, কম্পনের অধীনে সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধক |
| উপাদান ও প্লেটিং |
হাউজিং: PBT UL94V-0, হ্যালোজেন-মুক্ত
টার্মিনাল: কপার অ্যালয়
প্লেটিং: টিন-প্লেটেড (গোল্ড প্লেটিং ঐচ্ছিক) |
| পরিবেশগত কর্মক্ষমতা |
অপারেটিং টেম্প: -৪০°C ~ +১০৫°C
RoHS কমপ্লায়েন্ট |
| সোল্ডারিং গাইড |
রিফ্লো সোল্ডারিং: সর্বোচ্চ ২৬০°C, সর্বোচ্চ ১০ সেকেন্ড
ওয়েভ সোল্ডারিং: সর্বোচ্চ ২৫০°C |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
JST / Molex / TE AMP সিরিজের জন্য সামঞ্জস্যপূর্ণ বিকল্প:
- JST: EH সিরিজ ৪.২মিমি ডাবল রো
- Molex: ৩৯০২ সিরিজ ৪.২মিমি ডাবল রো ওয়্যার-টু-বোর্ড
- TE AMP: ৪.২মিমি পিচ ডাবল রো বাকল ওয়্যার-টু-বোর্ড কানেক্টর
দ্রষ্টব্য: ড্রপ-ইন প্রতিস্থাপনের আগে পিন সংখ্যা ও যান্ত্রিক মাত্রা পরীক্ষা করুন।
পণ্যের বৈশিষ্ট্য
- অন্তর্নির্মিত লকিং বাকল, কম্পন ও শক-এর বিরুদ্ধে কার্যকর সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধক
- হ্যালোজেন-মুক্ত UL94V-0 PBT হাউজিং, উচ্চ অগ্নি প্রতিরোধ ক্ষমতা
- অনুভূমিক বোর্ড মাউন্ট, PCB স্থান বাঁচায়
- আলাদা হাউজিং এবং ক্রিম্প টার্মিনাল, নমনীয় তারের হার্নেস সমাবেশ
- স্থিতিশীল টিন-প্লেটেড টার্মিনাল, কম যোগাযোগ প্রতিরোধ
পণ্যের সুবিধা
- কম্পন-প্রতিরোধী লকিং বাকল, কঠোর শিল্প/যানবাহন পরিবেশে সংযোগ বিচ্ছিন্ন হওয়ার ঝুঁকি সমাধান করে
- উচ্চ সুরক্ষা উপাদান: UL94V0 + হ্যালোজেন-মুক্ত, কঠোর যন্ত্রপাতি ও শিল্প মান পূরণ করে
- সম্পূর্ণ সেট সরবরাহ: হাউজিং + টার্মিনাল স্টকে, আলাদাভাবে যন্ত্রাংশ সোর্সিং করার প্রয়োজন নেই
- কঠোর মাত্রা নিয়ন্ত্রণ, বিখ্যাত আন্তর্জাতিক ব্র্যান্ডগুলির সাথে ভাল বিনিময়যোগ্যতা
- নির্ভরযোগ্যতা ত্যাগ না করে সাশ্রয়ী বিকল্প
প্রয়োগ
- শিল্প নিয়ন্ত্রণ সরঞ্জাম
- গৃহস্থালী যন্ত্রপাতি (রেফ্রিজারেটর, ওয়াশিং মেশিন, ওভেন)
- অটোমোটিভ সহায়ক তারের হার্নেস
- পাওয়ার সাপ্লাই ও UPS
- LED ড্রাইভার মডিউল
- যন্ত্রপাতি ও পরিমাপ সরঞ্জাম
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিউট্রাল কার্টন বক্স প্যাকিং। অনুরোধে কাস্টম প্যাকিং লেবেল ও বারকোড উপলব্ধ।
পেমেন্ট পদ্ধতি
EXW, FOB, CIF, CPT, T/T, L/C উপলব্ধ
লিড টাইম
- নমুনা: ৩ কার্যদিবস
- বড় অর্ডার: ১-২ সপ্তাহ
কারখানার সার্টিফিকেট ও কাস্টম পরিষেবা
- সার্টিফিকেশন: UL, RoHS, REACH, ISO9001
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ / দ্রুত নমুনা সরবরাহ।কাস্টম পরিষেবা: কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, কেবল হার্নেস সমাবেশ, বিশেষ প্যাকেজিং ও মার্কিং।
- গ্রাহক নির্বাচন নির্দেশিকা
পিন ও বর্তমান লোডের প্রয়োজনীয়তা নিশ্চিত করুন
- আপনার সরঞ্জামের অপারেটিং তাপমাত্রা ও কম্পনের স্তর যাচাই করুন
- PCB ফুটপ্রিন্ট (অনুভূমিক প্লাগ) পরীক্ষা করুন
- উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: হ্যালোজেন-মুক্ত / ফ্লেম রেটিং
- প্রতিস্থাপনের জন্য মূল ব্র্যান্ডের পার্ট নম্বরের সাথে ক্রস-চেক করুন
- বড় প্রকল্প গ্রহণের আগে প্রি-টেস্টের জন্য বিনামূল্যে নমুনা অনুরোধ করুন
- FAQ
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?
উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিস কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কী?
উত্তর: স্টক পণ্যগুলি ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্যগুলি ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী থাকব।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পেমেন্ট করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কী?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে। IQC, OQC, IPQC, এবং QA আমাদের কর্মীদের ১০%। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের এত বেশি আইটেম আছে, সমস্ত দাম তালিকাভুক্ত করা অসম্ভব, এবং দামগুলি উপাদানের খরচ এবং পরিমাণের উপর ভিত্তি করে পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হার্নেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখতে পারি। শুধু মনে রাখতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
