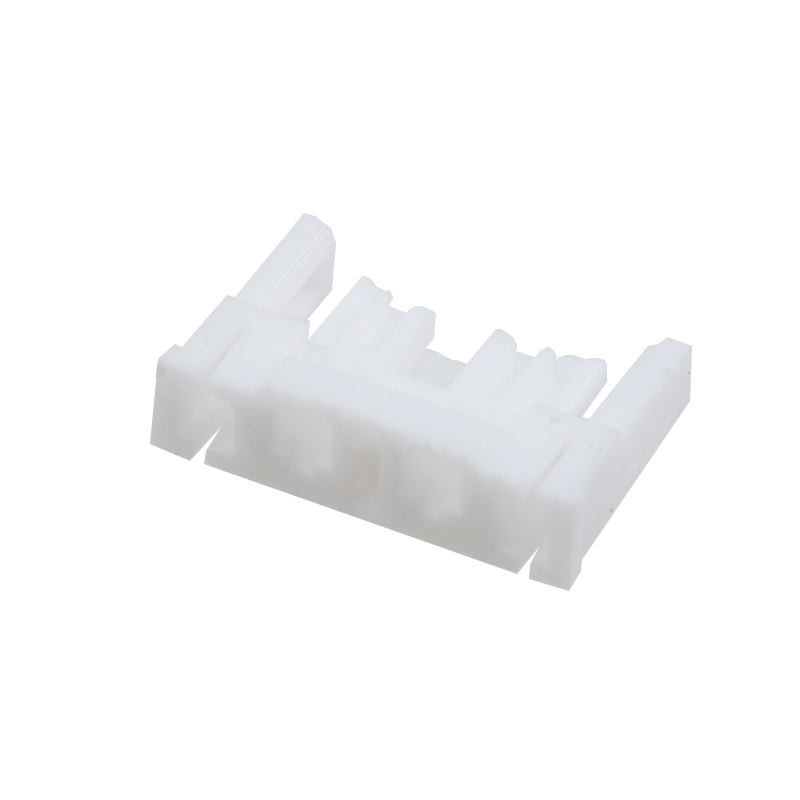

৫০৩৪ ৭৩ ০২০০ কানেক্টর ৩.৭০মিমি পিচ মেল হাউজিং কানেক্টর ওয়্যার-টু-বোর্ড ওয়্যার কানেক্টর
পণ্যের হাইলাইট
- পিচ: ৩.৭০মিমি, মেল হাউজিং, ওয়্যার-টু-বোর্ড ইন্টারকানেকশন
- হাউজিং উপাদান: UL94V-0 ফ্লেম রিটার্ড্যান্ট, হ্যালোজেন-ফ্রি; শিল্প ও গৃহস্থালী যন্ত্রপাতির জন্য নিরাপদ
- শক্তিশালী লকিং ল্যাচ ডিজাইন: অ্যান্টি-আনম্যাটিং, শিল্প ও গাড়ির কঠিন পরিবেশে অবিরাম কম্পনের অধীনে স্থিতিশীল সংযোগ

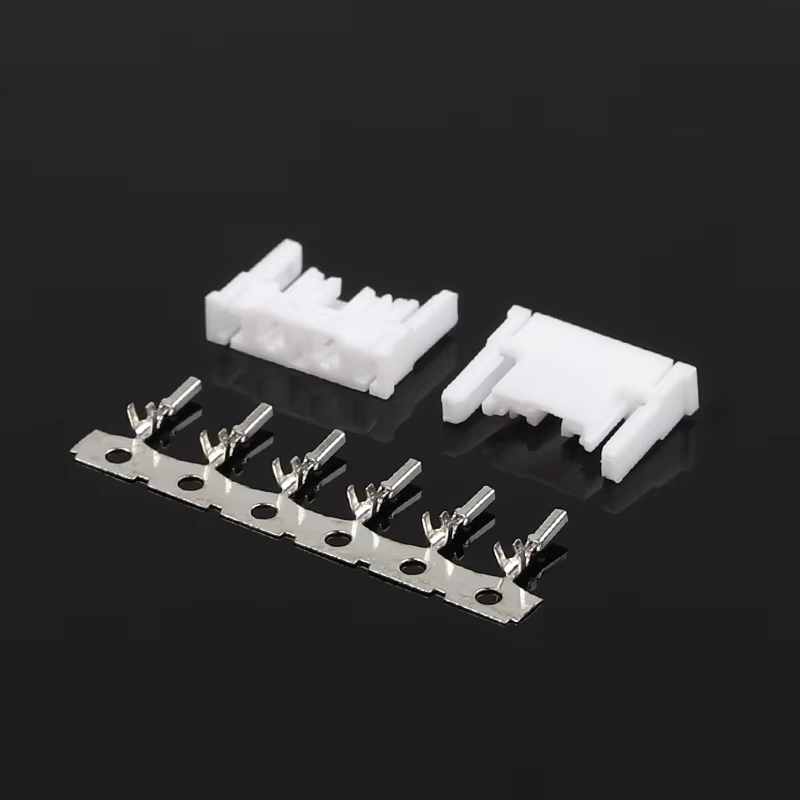

- সম্পূর্ণ ম্যাটিং সেট: ম্যাচিং হাউজিং + ক্রিম্প টার্মিনাল একসাথে সরবরাহ করে
- কম্প্যাক্ট গঠন, সহজ ওয়্যার ক্রিম্পিং ও অ্যাসেম্বলি
প্রযুক্তিগত স্পেসিফিকেশন
| বিভাগ |
আইটেম |
স্পেক |
| বৈদ্যুতিক |
রেটেড ভোল্টেজ |
২৫০V AC |
| রেটেড কারেন্ট |
প্রতি সার্কিটে ৫A সর্বোচ্চ |
| সহ্য ভোল্টেজ |
১৫০০V AC/মিনিট |
| ইনসুলেশন রেজিস্ট্যান্স |
≥১০০০MΩ |
| যান্ত্রিক |
পিচ |
৩.৭০ মিমি |
| কন্টাক্ট রেজিস্ট্যান্স |
≤২০mΩ |
| ম্যাটিং/আনম্যাটিং সাইকেল |
≥৩০ সাইকেল |
| লকিং |
পজিটিভ ল্যাচ, অ্যান্টি-আনম্যাটিং |
| উপাদান ও প্লেটিং |
হাউজিং |
PBT, UL94-V0, হ্যালোজেন-ফ্রি |
| টার্মিনাল বেস |
কপার অ্যালয় |
| প্লেটিং |
টিন প্লেটিং |
| পরিবেশগত |
অপারেটিং টেম্প |
-৪০℃ ~ +১০৫℃ |
| সোল্ডারিং গাইড |
সোল্ডারিং টেম্প |
২৬০℃ সর্বোচ্চ, ≤৫ সেকেন্ড |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ডের সরাসরি সামঞ্জস্যপূর্ণ বিকল্প:
- JST সমতুল্য মডেল
- Molex সমতুল্য মডেল
- AMP (TE) সমতুল্য মডেল
দ্রষ্টব্য: বড় আকারের উৎপাদনের আগে চূড়ান্ত বৈধতার জন্য পিন সংখ্যা এবং যান্ত্রিক মাত্রা পরীক্ষা করুন।
পণ্যের সুবিধা
- কম্পন-রোধী লকিং ল্যাচ শিল্প ও স্বয়ংচালিত-গ্রেডের প্রকল্পের জন্য শক ও কম্পনের অধীনে সংযোগকারী ড্রপ-আউটের ঝুঁকি দূর করে।
- হ্যালোজেন-মুক্ত UL94 V-0 প্লাস্টিক হাউজিং EU পরিবেশগত নির্দেশিকা এবং অগ্নি নিরাপত্তা মান পূরণ করে।
- সম্পূর্ণ সেট সরবরাহ: মেল হাউজিং + ক্রিম্প টার্মিনাল, আপনার BOM এবং সংগ্রহকে সহজ করে তোলে।
- দীর্ঘমেয়াদী অবিরাম অপারেশনের জন্য স্থিতিশীল বৈদ্যুতিক যোগাযোগ এবং কম যোগাযোগ প্রতিরোধ।
- JST / Molex / TE সংযোগকারীর জন্য সাশ্রয়ী মূল্যের ড্রপ-ইন প্রতিস্থাপন, পুনরায় ডিজাইন ছাড়াই।
প্রয়োগ
✅ শিল্প নিয়ন্ত্রণ সরঞ্জাম
✅ গৃহস্থালী যন্ত্রপাতি
✅ স্বয়ংচালিত সহায়ক ইলেকট্রনিক্স
✅ পাওয়ার সাপ্লাই মডিউল
✅ LED আলো ব্যবস্থা
✅ স্মার্ট মিটার ও IoT ডিভাইস
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিরপেক্ষ কার্টন বক্স প্যাকিং। অনুরোধে কাস্টম প্যাকিং লেবেল ও বারকোড উপলব্ধ।
পেমেন্ট পদ্ধতি
EXW, FOB, CIF, CPT, T/T, L/C উপলব্ধ
লিড টাইম
- নমুনা: ৩ কার্যদিবস
- বড় অর্ডার: ১-২ সপ্তাহ
কারখানার সার্টিফিকেট ও কাস্টম পরিষেবা
- সার্টিফিকেশন: UL, RoHS, REACH, ISO9001
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ / দ্রুত নমুনা সরবরাহ।কাস্টম পরিষেবা: কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, কেবল হারনেস অ্যাসেম্বলি, বিশেষ প্যাকিং ও মার্কিং।গ্রাহক নির্বাচন নির্দেশিকা
আপনার সার্কিট অনুযায়ী কাজের কারেন্ট, ভোল্টেজ এবং অপারেটিং তাপমাত্রা পরিসীমা নিশ্চিত করুন।
- টার্মিনাল ক্রিম্পিং পরিসীমা মেলানোর জন্য ওয়্যার AWG যাচাই করুন।
- কম্পন-ভারী পরিস্থিতির জন্য, লকিং ল্যাচ ডিজাইন নিশ্চিত করুন।
- JST/Molex/TE অংশ প্রতিস্থাপন করার সময় মাত্রা এবং পিন সংজ্ঞা ক্রস-চেক করুন; বড় আকারের উৎপাদনের আগে নমুনা পরীক্ষা করুন।
- আপনার লক্ষ্য বাজারের জন্য RoHS / হ্যালোজেন-ফ্রি প্রয়োজনীয়তা নিশ্চিত করুন।
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?
উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি সংযোগকারী বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, সেগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা সেগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে। IQC, OQC, IPQC, এবং QA আমাদের কর্মীদের ১০%। আমাদের সমস্ত পণ্য CCD দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সমস্ত দাম তালিকাভুক্ত করা অসম্ভব, এবং দামগুলি কাঁচামালের খরচ এবং পরিমাণের উপর নির্ভর করে পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত ওয়্যার হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকেজে আপনার লোগো বা অন্যান্য তথ্য রাখতে পারি। শুধু মনে রাখতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
