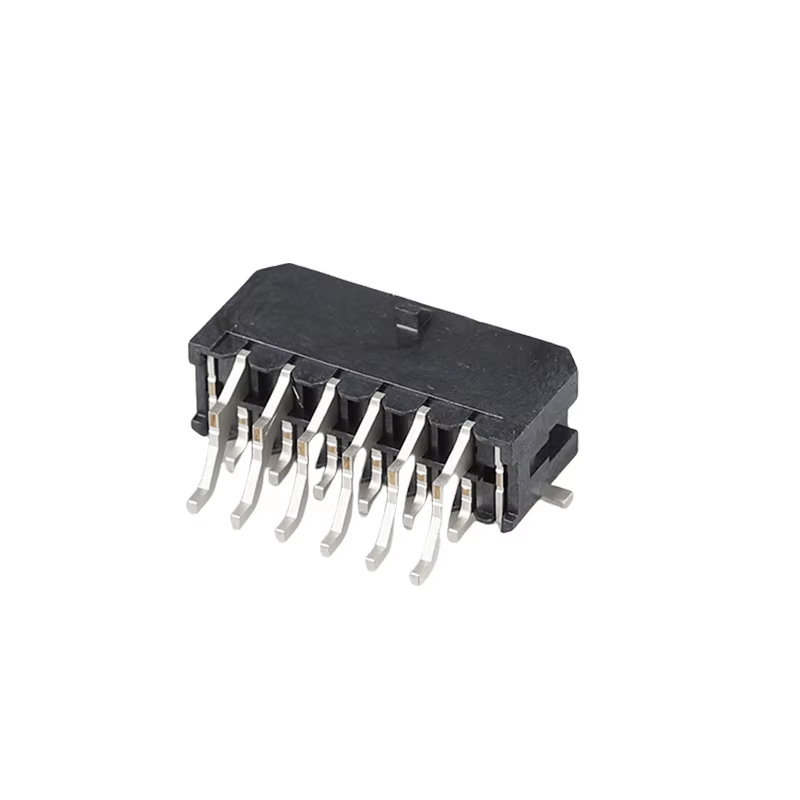

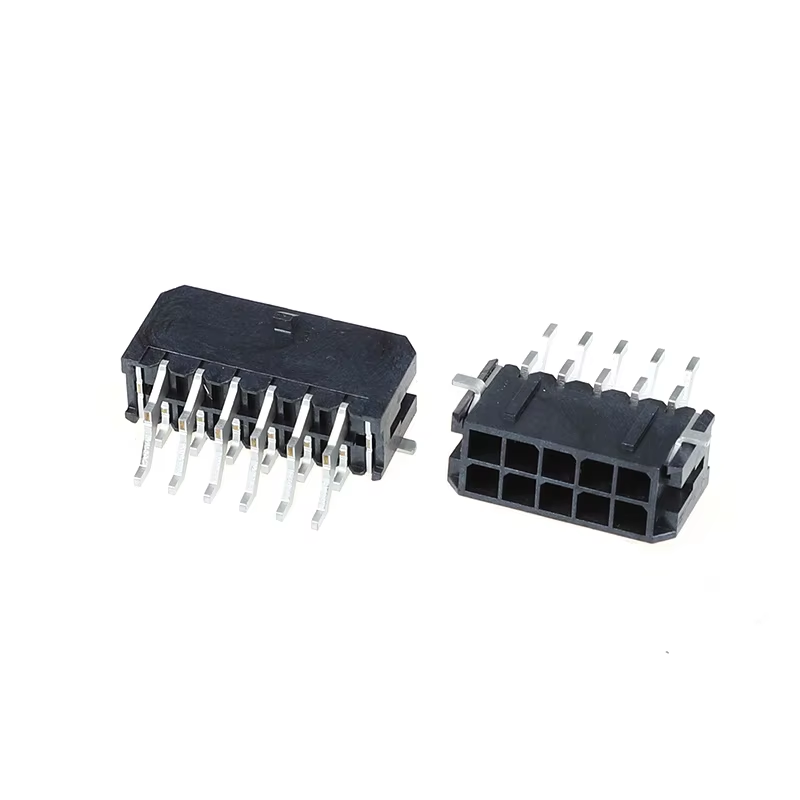

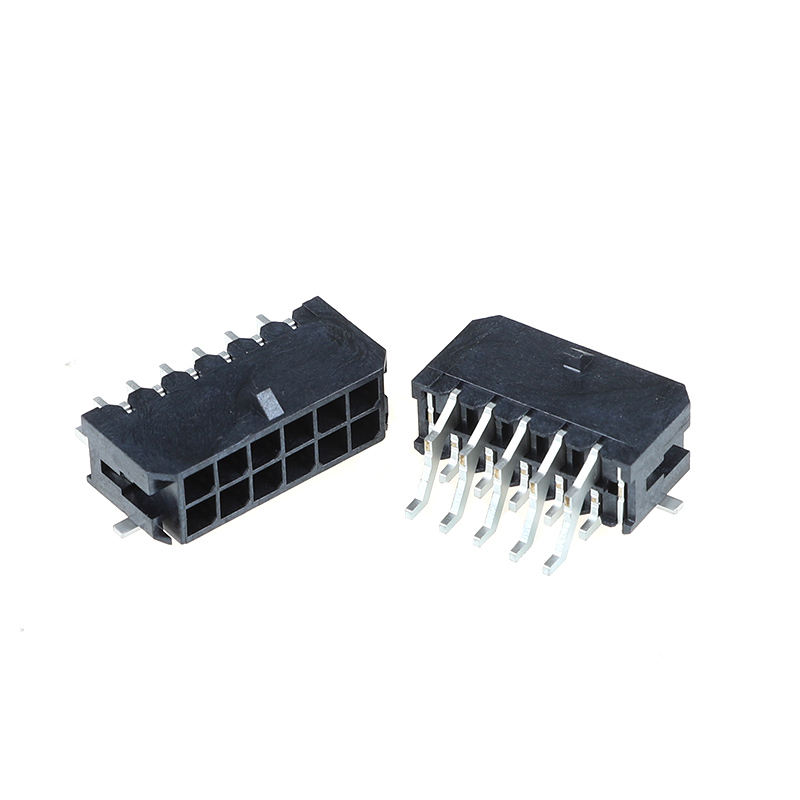

ওয়্যার-টু-বোর্ড ডুয়াল রো এমএক্স৩.০ কানেক্টর, ৩.০মিমি পিচ, ৪পি থেকে ২৪পি, অনুভূমিক টাইপ, কপার কন্টাক্ট, অটোমোটিভ ও ইন্ডাস্ট্রিয়াল গ্রেড, ক্রস-রেফারেন্স মোলেক্স ৪৩০৪৫ সিরিজ।
পণ্যের হাইলাইটস
- ইউএল৯৪ভি-০ ফ্লেম রিটার্ড্যান্ট ও হ্যালোজেন-ফ্রি হাউজিং: কঠোর শিল্প ও স্বয়ংচালিত ইএইচএস প্রয়োজনীয়তা পূরণ করে, কম ধোঁয়া, উচ্চ-নির্ভরযোগ্য সরঞ্জামের জন্য অ-বিষাক্ত।
- অ্যান্টি-ভাইব্রেশন ল্যাচ ডিজাইন: শক্তিশালী লকিং কাঠামো অবিরাম কম্পন ও শক-এর অধীনে দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে, কঠোর পরিবেশে আলগা সংযোগের ঝুঁকি সমাধান করে।
- সম্পূর্ণ ম্যাচিং সিস্টেম: সামঞ্জস্যপূর্ণ হাউজিং + ক্রিম্প টার্মিনালের সম্পূর্ণ সেট, এক-স্টপ বিওএম সোর্সিং, পৃথক উপাদান ম্যাচিংয়ের ঝামেলা নেই।
- ডুয়াল-বিম কপার টার্মিনাল: স্থিতিশীল ডুয়াল কন্টাক্ট পয়েন্ট, কম কন্টাক্ট রেজিস্ট্যান্স, থার্মাল সাইক্লিং এবং মেকানিক্যাল শেকিং-এর অধীনে অবিচ্ছিন্ন সার্কিট বজায় রাখে।
- রোএইচএস ও রিচ কমপ্লায়েন্ট: ইইউ, উত্তর আমেরিকা এবং অন্যান্য বিদেশী বাজারের জন্য বিশ্বব্যাপী রপ্তানি-প্রস্তুত।
প্রযুক্তিগত স্পেসিফিকেশন
| বিভাগ |
আইটেম |
স্পেক |
| বৈদ্যুতিক কর্মক্ষমতা |
রেটেড কারেন্ট |
প্রতি পিনে ৮.৫এ পর্যন্ত |
| রেটেড ভোল্টেজ |
৬০০ভি এসি/ডিসি |
| কন্টাক্ট রেজিস্ট্যান্স |
≤২০ এমΩ |
| ইনসুলেশন রেজিস্ট্যান্স |
≥১০০০ এমΩ |
| উইথস্ট্যান্ড ভোল্টেজ |
১০০০ভি এসি, ১ মিনিট |
| যান্ত্রিক কর্মক্ষমতা |
পিচ |
৩.০ মিমি, ডাবল রো |
| পজিশন |
৪পি ~ ২৪পি |
| ম্যাটিং সাইকেল |
≥৩০ সাইকেল |
| রিটেনশন ফোর্স |
উচ্চ ল্যাচ রিটেনশন, কম্পনের অধীনে অ্যান্টি-আনম্যাটিং |
| উপাদান ও প্লেটিং |
হাউজিং উপাদান |
এলসিপি/পিএ৬৬, ইউএল৯৪ভি-০, হ্যালোজেন-ফ্রি |
| টার্মিনাল উপাদান |
কপার অ্যালয় |
| প্লেটিং অপশন |
ম্যাট টিন / সিলেক্টিভ গোল্ড প্লেটিং (কন্টাক্ট এলাকায়) |
| পরিবেশগত |
অপারেটিং টেম্প |
-৪০°সে ~ +১০৫°সে |
| কমপ্লায়েন্স |
রোএইচএস, রিচ, এইচএফ |
| সোল্ডারিং গাইড |
এসএমটি / থ্রু-হোল উপলব্ধ; সর্বোচ্চ সোল্ডারিং টেম্প ২৬০°সে, সর্বোচ্চ ৩ সেকেন্ড |
ক্রস রেফারেন্স / বিকল্প প্রতিস্থাপন
মোলেক্স ৪৩০৪৫ মাইক্রো-ফিট ৩.০ সিরিজের সরাসরি ফর্ম-ফিট-ফাংশন বিকল্প। জেএসটি, টিই (এএমপি) সমতুল্য ৩.০মিমি পিচ ডাবল-রো ওয়্যার-টু-বোর্ড কানেক্টরের জন্য ইঞ্জিনিয়ারদের দ্বারা ব্যাপকভাবে দ্বিতীয়-উৎস প্রতিস্থাপন হিসাবে নির্বাচিত।
একই ম্যাটিং প্রোফাইল, পিন লেআউট এবং ওয়্যার ক্রিম্প রেঞ্জ; বেশিরভাগ প্রকল্পের জন্য পিসিবি পুনরায় ডিজাইনের প্রয়োজন নেই.
পণ্যের সুবিধা
- কম্পন-প্রতিরোধী লকিং মেকানিজম: স্বয়ংচালিত/শিল্প কম্পন পরিস্থিতিতে কানেক্টর ড্রপ-অফের গ্রাহকের ব্যথার পয়েন্ট সমাধান করে।
- হ্যালোজেন-ফ্রি ইউএল৯৪ভি-০ প্লাস্টিক: হোম অ্যাপ্লায়েন্স, ইন্ডাস্ট্রিয়াল কন্ট্রোল এবং অটোমোটিভ ইলেকট্রনিক্সের জন্য ফায়ার সেফটি অডিট পাস করে।

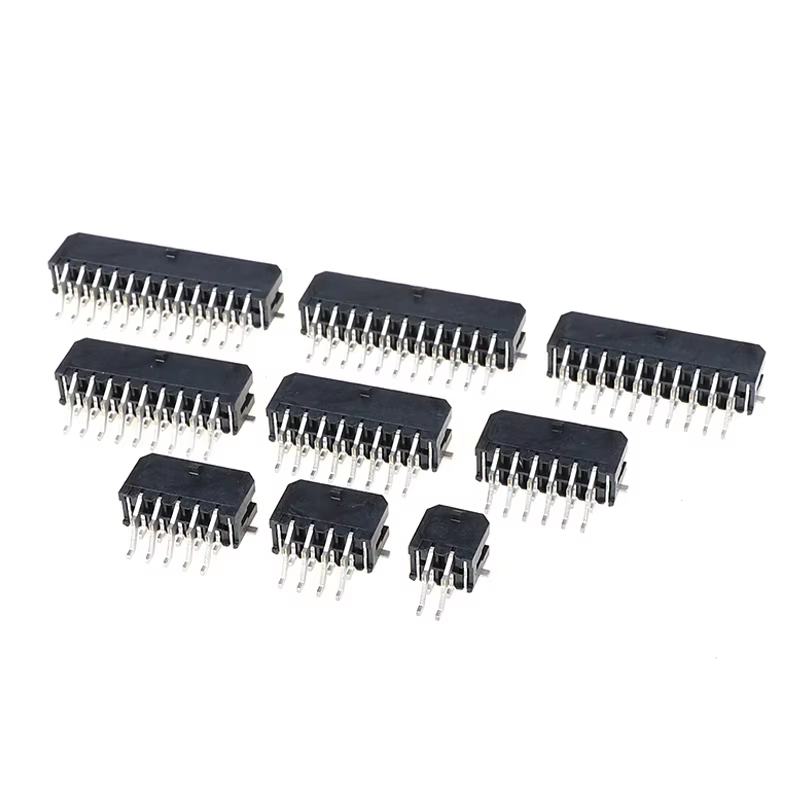

- সম্পূর্ণ রেঞ্জ ৪পি~২৪পি: ইউনিফাইড সিরিজ, বিওএম এবং ইনভেন্টরি ম্যানেজমেন্ট সহজ করে।
- প্রতিযোগিতামূলক লিড টাইম ও মূল্য: বিদেশী মূল ব্র্যান্ডের তুলনায় সংক্ষিপ্ত উৎপাদন চক্র।
- ডেডিকেটেড টার্মিনাল ও হাউজিং ম্যাচড সেট: ধারাবাহিক ক্রিম্প পারফরম্যান্স, ফিল্ড ফেইলিওর রেট কমায়।
- নমনীয় প্লেটিং অপশন: পাওয়ার সার্কিটের জন্য টিন, উচ্চ-স্থিতিশীল সংকেত সার্কিটের জন্য সিলেক্টিভ গোল্ড।
অ্যাপ্লিকেশন
- অটোমোটিভ ইলেকট্রনিক্স: ভেহিকেল কন্ট্রোল মডিউল, অন-বোর্ড সেন্সর, বিএমএস, ইন্টেরিয়র লাইটিং
- ইন্ডাস্ট্রিয়াল ইকুইপমেন্ট: সার্ভো ড্রাইভ, পিএলসি, পাওয়ার সাপ্লাই, ইন্ডাস্ট্রিয়াল কন্ট্রোলার
- হোম অ্যাপ্লায়েন্সেস: ইনভার্টার, স্মার্ট হোম কন্ট্রোল বোর্ড, পাওয়ার মডিউল
- এনার্জি ও আইওটি: ব্যাটারি প্যাক, চার্জিং মডিউল, অটোমেশন সিগন্যাল ট্রান্সমিশন
প্যাকেজিং পদ্ধতি
- স্ট্যান্ডার্ড: অ্যান্টি-স্ট্যাটিক ব্যাগ প্যাকিং
- ঐচ্ছিক: সাদা / নিউট্রাল কার্টন বক্স প্যাকিং। কাস্টম প্যাকিং লেবেল ও বারকোড অনুরোধে উপলব্ধ।
লিড টাইম
- নমুনা: ৩ কার্যদিবস
- মাস অর্ডার: ১-২ সপ্তাহ
কারখানার সার্টিফিকেট ও কাস্টম পরিষেবা
- সার্টিফিকেশন: ইউএল, রোএইচএস, রিচ, আইএসও৯০০১
- এমওকিউ: স্ট্যান্ডার্ড আইটেমের জন্য কম এমওকিউ
- নমুনা নীতি: বিনামূল্যে নমুনা সমর্থন / দ্রুত নমুনা সরবরাহ। কাস্টম পরিষেবা: কাস্টম পিন সংখ্যা, প্লেটিং পুরুত্ব, কেবল হারনেস অ্যাসেম্বলি, বিশেষ প্যাকেজিং ও মার্কিং।
গ্রাহক নির্বাচন গাইড
- পিন পজিশন নিশ্চিত করুন: ৪পি~২৪পি ডাবল-রো অনুভূমিক টাইপ।
- প্লেটিং নির্বাচন করুন: পাওয়ার সার্কিটের জন্য টিন; দীর্ঘ-জীবনের সংকেত যোগাযোগের জন্য গোল্ড প্লেটিং প্রস্তাবিত।
- ওয়্যার গেজ: ক্রিম্প টার্মিনালের জন্য এডব্লিউজি রেঞ্জ মিলিয়ে নিন যাতে পুল-আউট শক্তি নিশ্চিত হয়।
- পরিবেশ পরীক্ষা: ভারী কম্পনের জন্য, ল্যাচ রিটেনশন নিশ্চিত করুন; উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য এলসিপি হাউজিং ব্যবহার করুন।
- প্রি-ভ্যালিডেশন: মাস ডিজাইন লক করার আগে কম্পন, তাপমাত্রা সাইক্লিং এবং ক্রিম্প পরীক্ষার জন্য বিনামূল্যে নমুনা অর্ডার করুন।
- ম্যাটিং চেক: ড্রপ-ইন প্রতিস্থাপনের জন্য মোলেক্স ৪৩০৪৫ সিরিজ হাউজিং ও টার্মিনালের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনার সমস্ত পণ্য পরীক্ষা করার জন্য আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা কেবল আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, তবে আমরা এটি তৈরি এবং একটি নতুন ছাঁচ তৈরি করে উৎপাদন করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্যগুলি ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্যগুলি ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি আরএমবি দিতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। দয়া করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি আরএমবিতে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কি?
উত্তর: কঠোরভাবে আইএসও৯০০১ অনুসরণ করে। আইকিউসি, ওকিউসি, আইপি কিউসি এবং কিউএ আমাদের কর্মীদের ১০%। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের এত বেশি আইটেম আছে, একটি তালিকায় তাদের সমস্ত দাম তালিকাভুক্ত করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাদের প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা একের পর এক সাবধানে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত ওয়্যার হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের কোনও সমস্যা নেই কারণ আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকেজে রাখি। কেবল উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০১, কিউসি০৮০০০০, ইত্যাদি।
