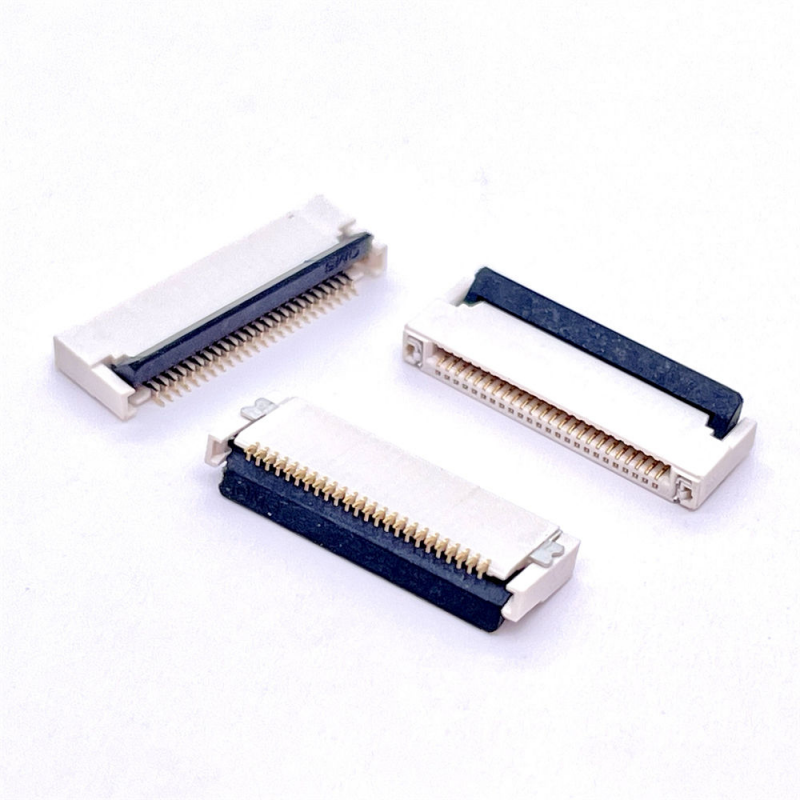

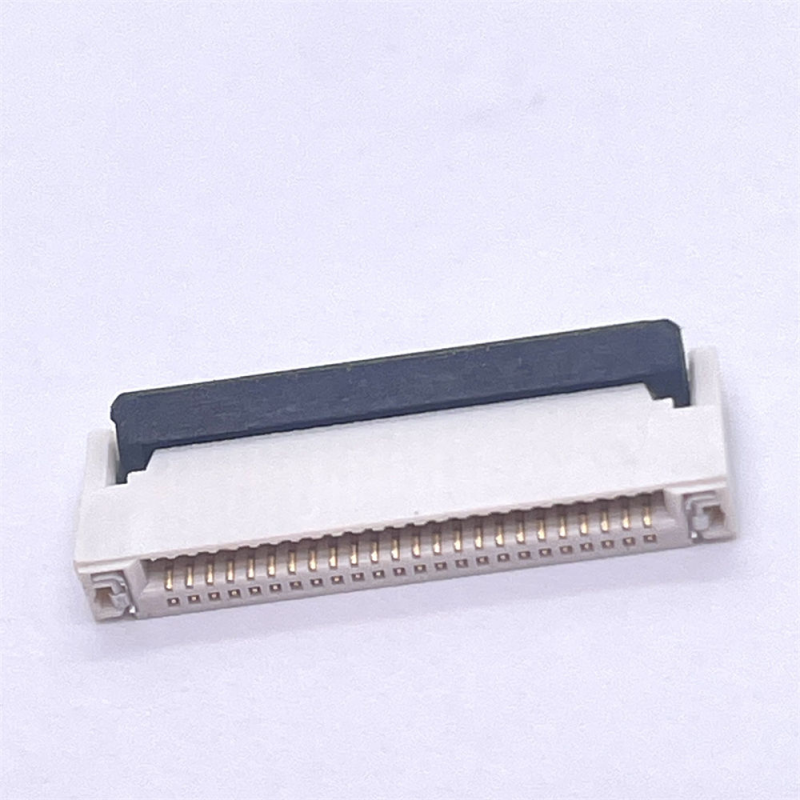

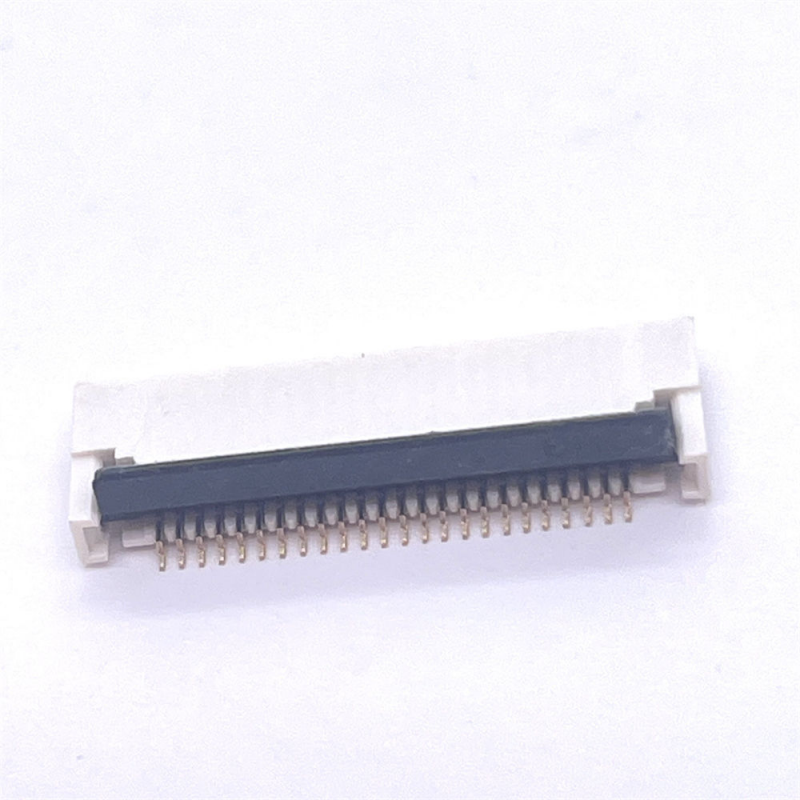

0.5 মিমি পিচ H2.0 মিমি নমনীয় ফ্ল্যাট কেবল অ্যাসেম্বলি ডুয়াল কন্টাক্ট টাইপ FFC FPC সংযোগকারী
পণ্য হাইলাইট
0.5 মিমি পিচ ডুয়াল-যোগাযোগ FFC/FPC সংযোগকারীর সাথে2.0 মিমি মিলিত আল্ট্রা-লো প্রোফাইল. অ্যান্টি-পপ-আউট স্থিতিশীল অ্যাকুয়েটর কাঠামোর সাথে ZIF / নন-ZIF ডুয়াল লকিং প্রক্রিয়া সমর্থন করে। কঠোর মাল্টি-অক্ষ কম্পন পরীক্ষা পাস; দ্বৈত-পার্শ্বের যোগাযোগ শক এবং কম্পনের অধীনে বিরতিহীন সংকেত ঝুঁকি দূর করে। SMT পৃষ্ঠ-মাউন্ট, উচ্চ-তাপমাত্রা LCP হাউজিং, RoHS-সঙ্গত, স্বয়ংক্রিয় SMT সমাবেশের জন্য রিল/টিউব প্যাকেজিংয়ের জন্য উপলব্ধ।
সম্পূর্ণ প্রযুক্তিগত বিশেষ উল্লেখ
বৈদ্যুতিক বিশেষ উল্লেখ
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
0.5 মিমি |
| রেট করা বর্তমান (পিন প্রতি) |
0.5 এ এসি/ডিসি |
| রেটেড ভোল্টেজ |
50 V AC/DC |
| প্রাথমিক যোগাযোগ প্রতিরোধ |
≤ 40 mΩ |
| অন্তরণ প্রতিরোধের |
≥ 500 MΩ @ 100V DC |
| ভোল্টেজ সহ্য করুন |
200 V AC, 1 মিনিট, কোন ব্রেকডাউন নেই |
যান্ত্রিক কর্মক্ষমতা পরামিতি
| আইটেম |
স্পেসিফিকেশন |
| মিলিত উচ্চতা |
2.0 মিমি |
| লক টাইপ |
ZIF / নন-ZIF ঐচ্ছিক ফ্লিপ-লক অ্যাকুয়েটর |
| যোগাযোগের কাঠামো |
ডুয়াল-সাইড ডুয়াল-কন্টাক্ট টাইপ |
| মাউন্ট শৈলী |
সমকোণ SMT |
| প্রযোজ্য FFC/FPC বেধ |
0.30 ± 0.05 মিমি |
| সঙ্গম চক্র |
সর্বনিম্ন 20 চক্র |
| কম্পন পরীক্ষা |
10‑55 Hz, 3‑অক্ষ, কোন ≥1μs বৈদ্যুতিক বিচ্ছিন্নতা নেই |
| শক টেস্ট |
50G হাফ-সাইন, 3-অক্ষ, কোন সিগন্যাল ড্রপআউট নয় |
উপাদান এবং কলাই / পরিবেশ এবং সোল্ডারিং
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং / অ্যাকচুয়েটর উপাদান |
LCP, UL94-V0 উচ্চ-তাপ থার্মোপ্লাস্টিক |
| যোগাযোগের উপাদান |
ফসফর ব্রোঞ্জ |
| কলাই যোগাযোগ |
সঙ্গম এলাকা সোনার ধাতুপট্টাবৃত; সোল্ডার লেজ নিকেল-আন্ডারপ্লেটেড |
| অপারেটিং তাপমাত্রা |
‑40 ℃ ~ +85 ℃ |
| SMT রিফ্লো প্রোফাইল |
সর্বোচ্চ তাপমাত্রা 260 ℃ ±5 ℃, বাস ≤ 5 সেকেন্ড |
| হ্যান্ড সোল্ডারিং (শুধুমাত্র প্রোটোটাইপ) |
≤ 350 ℃, সোল্ডারিং সময় ≤ 3 সেকেন্ড |
| সম্মতি |
RoHS অনুগত |
আন্তর্জাতিক ব্র্যান্ডের জন্য প্রতিস্থাপন
মূলধারার আন্তর্জাতিক সিরিজের জন্য সরাসরি ড্রপ-ইন কার্যকরী প্রতিস্থাপন:
- হিরোস: FH52, FH69 সিরিজ 0.5 মিমি পিচ 2.0 মিটার উচ্চতা ডুয়াল-কন্টাক্ট FPC সংযোগকারী
- মোলেক্স: ইজি-অন 502244 সিরিজ 0.5 মিমি পিচ লো-প্রোফাইল এফপিসি রিসেপ্ট্যাকল
- JAE: FA10-স্টাইল ডুয়াল-যোগাযোগ 0.5 মিমি পিচ SMT FPC সংযোগকারী সিরিজ
পণ্য বৈশিষ্ট্য
‑ ডুয়াল-সাইড ডুয়াল-কন্টাক্ট টার্মিনাল ডিজাইন, অ্যান্টি-ভাইব্রেশন, অ্যান্টি-সিগন্যাল-ড্রপআউট
‑ 2.0 মিমি অতি-নিম্ন মিলিত উচ্চতা, স্থান-সংরক্ষণ কমপ্যাক্ট লেআউট
‑ ঐচ্ছিক ZIF / নন-ZIF ফ্লিপ-লক অ্যাকুয়েটর, অ্যান্টি-পপ-আউট লকিং কাঠামো
‑ স্ট্যান্ডার্ড SMT রিফ্লো সোল্ডারিংয়ের জন্য উচ্চ-তাপমাত্রা-প্রতিরোধী LCP হাউজিং
‑ ডান-কোণ SMT মাউন্টিং; স্ট্যান্ডার্ড 0.3 মিমি বেধ FFC/FPC এর সাথে সামঞ্জস্যপূর্ণ
‑ একাধিক পিন কাউন্টে উপলব্ধ; RoHS অনুগত
‑ ডুয়াল-প্যাকিং বিকল্প: স্বয়ংক্রিয় বাছাই এবং স্থানের জন্য টিউব এবং টেপ-অন-রিল
রেফারেন্সের জন্য আরও প্রকার:
প্যাকেজিং পদ্ধতি

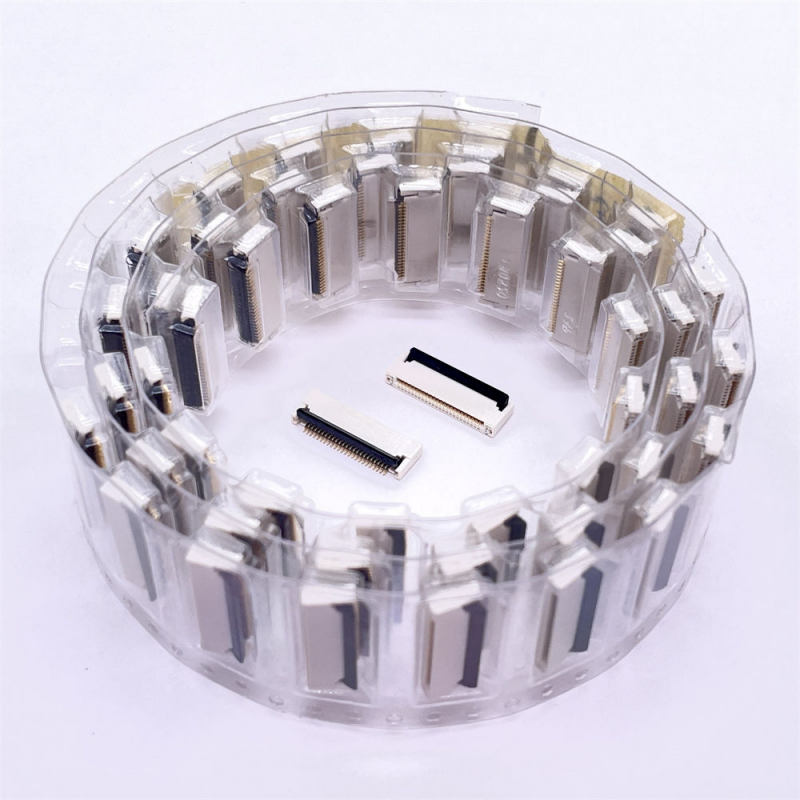

- টেপ এবং রিল (রিল): স্ট্যান্ডার্ড এমবসড ক্যারিয়ার টেপ, SMT স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনের জন্য উপযুক্ত, ভর সমাবেশের জন্য সরাসরি গ্রাহক উৎপাদন লাইনে লোড করা হয়।
- টিউব (টিউব প্যাকিং): প্লাস্টিক টিউব প্যাকেজিং, প্রধানত প্রোটোটাইপ, ছোট-ব্যাচ ট্রায়াল-রান বা ম্যানুয়াল সমাবেশ পরিস্থিতির জন্য।
আবেদন
‑ শিল্প প্রদর্শন মডিউল, ছোট আকারের LCD/OLED স্ক্রিন অভ্যন্তরীণ আন্তঃসংযোগ
‑ পোর্টেবল হ্যান্ডহেল্ড ডিভাইস, POS টার্মিনাল, স্ক্যানার
‑ মেডিকেল পোর্টেবল যন্ত্র, টেস্টিং সেন্সর সিগন্যাল ট্রান্সমিশন
‑ স্মার্ট হোম হার্ডওয়্যার, পরিধানযোগ্য ডিভাইস, AR/VR পেরিফেরাল মডিউল
‑ অন-বোর্ড অক্জিলিয়ারী ডিসপ্লে, গাড়ি-মাউন্ট ছোট-স্ক্রীন অ্যাসেম্বলি
‑ IoT সরঞ্জাম, ডেটা-অধিগ্রহণ নমনীয়-তারের সংযোগ
সীসা সময়
- নমুনা অর্ডার: 3 কার্যদিবস
- ব্যাপক উত্পাদন অর্ডার: 1-3 সপ্তাহ, পরিমাণ এবং কাস্টম প্রয়োজনীয়তা সাপেক্ষে
কারখানা সার্টিফিকেশন এবং কাস্টম পরিষেবা
‑ সম্মতি: RoHS প্রত্যয়িত; কারখানা প্রমিত IQC-IPQC-FQC পূর্ণ-প্রক্রিয়া মান নিয়ন্ত্রণ প্রয়োগ করে।
‑ নমুনা নীতি: বিনামূল্যে নমুনা / দ্রুত নমুনা বিতরণ সমর্থন.
‑ MOQ: স্ট্যান্ডার্ড সিরিজ কম MOQ; অঙ্কন মূল্যায়ন সাপেক্ষে কাস্টমাইজড সমাধান.
‑ লিড সময়: নমুনা অর্ডার 3 কার্যদিবস; ভর-উৎপাদন অর্ডার 1-3 সপ্তাহ (পিন-গণনা এবং কাস্টমাইজেশন সুযোগের উপর নির্ভর করে)।
‑ কাস্টমাইজযোগ্য আইটেম: পিন-গণনা সামঞ্জস্য, গোল্ড-প্লেটিং বেধ পরিবর্তন, বিশেষ অ্যাকুয়েটর প্রয়োজনীয়তা, বিশেষ প্যাকিং চাহিদা।
FAQs
1. আমি একটি নমুনা অর্ডার পেতে পারি?
হ্যাঁ, আমরা মান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা আদেশগুলিকে স্বাগত জানাই। মিশ্র নমুনা গ্রহণযোগ্য.
2. আপনি আমাদের চাহিদা অনুযায়ী আপনার পণ্য করতে পারেন?
হ্যাঁ, আপনি যদি আমাদের MOQ পূরণ করতে পারেন তবে পণ্যগুলির বৈশিষ্ট্যগুলি কাস্টমাইজ করা যেতে পারে।
3. কিভাবে আপনার পণ্যের গুণমান নিশ্চিত করবেন?
1) আমরা প্রতিশ্রুতি দিই যে মানের সমস্যার 30 দিনের মধ্যে, আমরা আপনাকে ফেরত দেব।
2) উত্পাদনের সময় কঠোর পরিদর্শন।
3) চালানের আগে পণ্যের কঠোর নমুনা পরিদর্শন, এবং অক্ষত পণ্য প্যাকেজিং নিশ্চিত করা হয়।
4. আমাদের পণ্য সার্টিফিকেশন কি?
ISO9001 এবং কিছু অন্যান্য ROHS সার্টিফিকেশন।
5. আমি কতক্ষণ পণ্য পেতে পারি?
অধিকাংশ পণ্য স্টকে আছে; পেমেন্ট পাওয়ার পর ডেলিভারি সময় প্রায় 1-5 দিন। কাস্টমাইজড প্রয়োজনীয়তার জন্য, সময় একটু বেশি হবে, যেমন আমরা নিশ্চিত করেছি।
6. ডেলিভারির জন্য আপনি কি ধরনের রসদ ব্যবহার করেন?
আমরা প্রধানত ডিএইচএল, ইউপিএস, ফেডেক্স, ইএমএস এবং অন্যান্য এক্সপ্রেস ডেলিভারির মাধ্যমে পণ্য সরবরাহ করি। আমরা গ্রাহকদের জন্য সবচেয়ে সাশ্রয়ী মূল্যের রসদ নির্বাচন করব। এছাড়াও আপনার ফরওয়ার্ডার দ্বারা বাছাই সমর্থিত পণ্য.
7. কেন আপনি আমাদের কাছ থেকে কিনতে হবে?
আমাদের শিল্পের 16 বছরের অভিজ্ঞতা আছে। আমরা হাজার হাজার কোম্পানির সাথে সহযোগিতা করেছি। পণ্যের গুণমান নির্ভরযোগ্য।
8. আপনার কোম্পানি প্রধানত কোন পণ্য বিক্রি করে?
আমাদের কোম্পানির প্রধান পণ্যগুলির মধ্যে রয়েছে এফএফসি/এফপিসি সংযোগকারী / ওয়েফার সংযোগকারী / সিম কার্ড সংযোগকারী / মেমরি কার্ড সংযোগকারী / ইউএসবি সংযোগকারী / টাইপ সি সংযোগকারী / এইচডিএমআই সংযোগকারী / আরজে 45 সিরিজ / বি থেকে বি সংযোগকারী এবং পিন হেডার সংযোগকারী ইত্যাদি।
