Name: 4-50 পিন 1.0 মিমি পিচ FPC FFC সংযোগকারী উল্লম্ব FPC থেকে বোর্ড সংযোগকারী
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-L*T1-0000-A
Price: 4.01 USD
Availability: InStock

বাড়ি > পণ্য > FFC FPC সংযোগকারী >

4-50 পিন 1.0 মিমি পিচ FPC FFC সংযোগকারী উল্লম্ব FPC থেকে বোর্ড সংযোগকারী

1.0mm FPC FFC সংযোগকারী উল্লম্ব

50 পিন FPC FFC সংযোগকারী উল্লম্ব

1.0mm FPC থেকে বোর্ড সংযোগকারী

উৎপত্তি স্থল:

গুয়াংডং, চীন

পরিচিতিমুলক নাম:

XTKCONN

সাক্ষ্যদান:

CE,SGS,ROHS,ISO9001

মডেল নম্বার:

FPC**-L*T1-0000-A

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

4-50 পিন 1.0 মিমি পিচ FPC FFC সংযোগকারী উল্লম্ব FPC থেকে বোর্ড সংযোগকারী

পণ্যের বিবরণ

পিচ:

1.0 মিমি

টাইপ:

ZIF S/A বিপরীত প্রকার

পজিশন:

4-50 পিন

লক টাইপ:

স্লাইড লক

প্রলেপ:

টিনের প্রলেপ

টার্মিনাল/যোগাযোগ:

তামার খাদ

বিশেষভাবে তুলে ধরা:

1.0mm FPC FFC সংযোগকারী উল্লম্ব

50 পিন FPC FFC সংযোগকারী উল্লম্ব

1.0mm FPC থেকে বোর্ড সংযোগকারী

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

500 পিসি

মূল্য

Negotiable price

প্যাকেজিং বিবরণ

ভ্যাকুয়াম প্যাকেজ, শক্ত কাগজে বাক্স

ডেলিভারি সময়

5-7 দিন

পরিশোধের শর্ত

এল/সি, টি/টি, পায়েল

যোগানের ক্ষমতা

4KK পিসি

সম্পর্কিত পণ্য

এফপিসি/এফএফসি কানেক্টর ৪.৬5 মিমি উচ্চতা ০.৫ মিমি পিচ ০.৮A ২০০V AC/DC -৪০C~৮০C পিসিবি কানেক্টর

সেরা দাম পান

0.5 মিমি এফপিসি সংযোগকারী 5.4 এইচ এফএফসি তারের সংযোগকারী স্পর্শ পর্দার জন্য ফ্ল্যাট ক্যাবল

সেরা দাম পান

2.2H ফ্লিপ কভার প্রজাপতি লক ফ্ল্যাট ফ্লেক্সিবল কেবল সকেট পিসিবি 0.5 মিমি পিচ 2.2H FFC/FPC কানেক্টর

সেরা দাম পান

0.5 মিমি পিচ 60 পিআইএন উল্লম্ব ইতিবাচক পা 5.2 এইচ ক্ল্যামশেল বাকল ফ্ল্যাট সংযোগকারী তারের সকেট এফপিসি এফএফসি তারের পিসিবি সংযোগকারী

সেরা দাম পান

আমাদের সাথে যোগাযোগ

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

এখনই যোগাযোগ করুন

পণ্য বিবরণ

Vবৈদ্যুতিক তারের সংযোগকারী

প্রধান বিষয়

উল্লম্ব শীর্ষ এন্ট্রি SMT FPC-to-board সংযোগকারী, 1.0 মিমি পিচ, পিন সংখ্যা 4 পিন থেকে 50 পিন পর্যন্ত কনফিগারযোগ্য।
জিআইএফ ফ্লিপ-লক অ্যাকুয়েটর ডিজাইন, কম সন্নিবেশ শক্তি, কম্পন বিরুদ্ধে শক্তিশালী ক্যাবল ধারণ & ক্যাবল টান-আউট।
সিগন্যাল-ক্রিটিকাল সার্কিটের জন্য ফসফর-ব্রোঞ্জের যোগাযোগ টার্মিনাল, অপশনাল টিন / নির্বাচনী সোনার প্রলেপ
উচ্চ-ভলিউম SMT স্বয়ংক্রিয় সমাবেশের জন্য সম্পূর্ণরূপে টেপ-এন্ড-রোল প্যাকেজ করা; স্ট্যান্ডার্ড পিক-এন্ড-প্লেস সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ।
RoHS ২.০ এবং REACH মেনে চলুন; UL94-V-0 উচ্চ তাপমাত্রার হাউজিং উপাদান রিফ্লো সোল্ডারিং প্রক্রিয়ার জন্য
নমনীয় কাস্টমাইজেশনঃ পিনের সংখ্যা, প্লাটিং বেধ, যোগাযোগের ধরণ, পিসিবি পদচিহ্ন পরিবর্তন এবং ওএম মার্কিং সমর্থন
প্রধান ব্র্যান্ডের সমতুল্যগুলির জন্য ব্যয়-কার্যকর ড্রপ-ইন বিকল্প, প্রোটোটাইপ এবং ভর উত্পাদন আদেশের জন্য সংক্ষিপ্ত লিড-টাইম

বর্ণনা

পিচ	1.0 মিমি
না, না।ওf পজিশন	৪-৫০ পিন
মাউন্ট টাইপ	উল্লম্ব / ZIF
যোগাযোগের স্থান	একতরফা যোগাযোগ
প্রকার	স্লাইড লক
বর্তমান রেটিং	0.5A/Pin Max
ভোল্টেজ রেটিং	50 ভোল্ট এসি/ডিসি MAX
প্রতিরোধVপ্রাপ্তবয়স্ক	250 ভোল্ট এসি,1 মিনিট
কভার উপাদান	LCP UL94V-0 কালো
আবাসন	LCP UL94V-0 প্রাকৃতিক
টিআর্মিনাল/যোগাযোগ	তামার খাদ
প্লাটিং	টিন-প্লেটিং
অপারেশন তাপমাত্রা	-40°C থেকে +85°C
লিড টাইম	৭-১০ কার্যদিবস

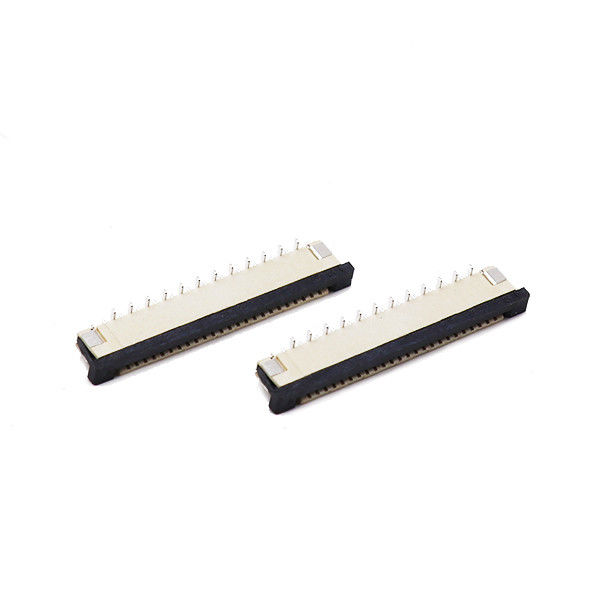

4-50 পিন 1.0 মিমি পিচ FPC FFC সংযোগকারী উল্লম্ব FPC থেকে বোর্ড সংযোগকারী

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পয়েন্ট	স্পেসিফিকেশন	মন্তব্য
আবাসনের উপাদান	LCP / PA6T	ইউএল৯৪-ভি-০ ফ্লেম রিটার্ডার
অ্যাকচুয়েটর উপাদান	পিপিএস / এলসিপি	উচ্চ তাপমাত্রা প্রতিরোধী
যোগাযোগ টার্মিনাল উপাদান	ফসফর ব্রোঞ্জ	উচ্চ স্প্রিং-ব্যাক পারফরম্যান্স
প্লাটিং অপশন-১	যোগাযোগ এবং সোল্ডার লেজঃ ম্যাট টিন	সাধারণ ব্যবহারের সংকেতের জন্য
প্লাটিং অপশন-২	যোগাযোগ এলাকা নির্বাচনী গোল্ড প্রলেপ (0.03-0.1μm Au Ni বাধা উপর)	উচ্চ আর্দ্রতা / উচ্চ কম্পন পরিবেশের জন্য
নামমাত্র বর্তমান	0.5 A প্রতি স্পর্শ	সিগন্যাল স্তরের প্রয়োগ
নামমাত্র ভোল্টেজ	50 ভোল্ট এসি/ডিসি	সর্বাধিক কাজের ভোল্টেজ
যোগাযোগ প্রতিরোধের	≤30 mΩ (প্রাথমিক)	পরীক্ষার অবস্থার অধীনে সমকামিতার পর
আইসোলেশন প্রতিরোধের	≥৫০০ এমও	ডিসি ১০০ ভোল্ট পরীক্ষা
ভোল্টেজ প্রতিরোধ করুন	৫০০ ভোল্ট এসি / ১ মিনিট	কোন ভাঙ্গন / ফ্ল্যাশ-ওভার নেই

ডিজাইন ও প্রযুক্তিগত শক্তি
আমরা সংযোগকারী শিল্পে 20 বছরেরও বেশি অভিজ্ঞতা আছে; আমাদের প্রকৌশলী আপনার নতুন সমর্থন করতে পারেনপ্রকল্প. একটি নতুন টুলিং সময় ডিজাইন করুন:30-45 কার্যদিবসের.

প্রতিযোগিতামূলক সুবিধা

Keyouda বিভিন্ন ধরনের চেহারা এবং অভ্যন্তরীণ স্কিম্যাটিক পণ্য অনেক ধরনের আছে, উচ্চ মানের, গ্রাহক প্রথম,100% পরীক্ষা, 0 ত্রুটি, এবং সংক্ষিপ্ত সীসা সময় আমাদের সেরা সুবিধা

লক্ষ্য অ্যাপ্লিকেশন শিল্প

ভোক্তা ইলেকট্রনিক্সঃ ডিসপ্লে মডিউল, পিওএস টার্মিনাল, গৃহস্থালী যন্ত্রপাতি, স্মার্ট হোম প্যানেল, পোর্টেবল হ্যান্ডহেল্ড ডিভাইস
ইন্ডাস্ট্রিয়াল কন্ট্রোলঃ হিউম্যান-মেশিন ইন্টারফেস এইচএমআই, সেন্সর মডিউল, ইন্ডাস্ট্রিয়াল ডিসপ্লে, টেস্ট-মেজিং সরঞ্জাম
আইওটি এবং স্মার্ট হার্ডওয়্যারঃ গেটওয়ে ডিভাইস, নজরদারি ক্যামেরা, ড্রোন পেরিফেরিয়াল মডিউল, স্মার্ট লাইটিং কন্ট্রোল
মেডিকেল সরঞ্জাম: রোগী পর্যবেক্ষণের সহায়ক মডিউল, মেডিকেল ডিভাইসের জন্য অ-সমালোচনামূলক সিগন্যাল ইন্টারকানেকশন
পেরিফেরিয়াল সরঞ্জাম: প্রিন্টার মডিউল, স্ক্যানারের অভ্যন্তরীণ ইন্টারকানেকশন, ছোট আকারের এলসিডি প্যানেল ড্রাইভার বোর্ড

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই সংযোগকারীটি FPC স্ট্রিপ-ফ্লেক্স এবং স্ট্যান্ডার্ড FFC ফ্ল্যাট ক্যাবল উভয়ের সাথে কাজ করতে পারে?
A1: হ্যাঁ। এটি 0.3 মিমি-স্থল FPC এবং মেলে FFC সমতল তারের উভয়ই সমর্থন করে। দয়া করে নিশ্চিত করুন যে কন্ডাক্টর প্যাডের দৃষ্টিভঙ্গি সংযোগকারীটির যোগাযোগের পাশে মেলে।

প্রশ্ন ২ঃ যদি আমি ০.৩৩ মিমি থেকে বেশি পুরু একটি FPC ব্যবহার করি তাহলে কি হবে?
A2: একটি অতিরিক্ত পুরু ফ্লেক্স ক্যাবল ফ্লিপ-লক actuator সম্পূর্ণরূপে বন্ধ করতে বাধা দেবে, অপর্যাপ্ত যোগাযোগ চাপ এবং বিরতিযুক্ত সংযোগের ঝুঁকি বৃদ্ধি করে।সুপারিশকৃত ফ্লেক্স বেধ কঠোরভাবে অনুসরণ করুন.

প্রশ্ন ৩ঃ এই সংযোগকারীটি কি অটোমোবাইল গ্রেডের?
A3: স্ট্যান্ডার্ড সংস্করণ ভোক্তা এবং সাধারণ শিল্প ব্যবহারের জন্য।অনুগ্রহ করে আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন উন্নত উপাদান এবং পরীক্ষার মান সঙ্গে একটি অটোমোবাইল-গ্রেড সংশোধিত বৈকল্পিক জন্য.

Q4: আমি SMT রিফ্লো এর পরিবর্তে এই সংযোগকারীটি হস্ত-লয় করতে পারি?
A4: শুধুমাত্র প্রোটোটাইপ ডিবাগিংয়ের জন্য হ্যান্ড-সোল্ডারিং অনুমোদিত। প্লাস্টিকের হাউজিংয়ে তাপ প্রয়োগ করবেন না; একক-পিন সোল্ডারিংয়ের সময় 5 সেকেন্ডের কম সীমাবদ্ধ করুন।হ্যান্ড-সোল্ডারিং ভর উত্পাদনের জন্য সুপারিশ করা হয় না.

Q5: সামনের ফ্লিপ এবং ব্যাক-ফ্লিপ ZIF actuator মধ্যে পার্থক্য কি?
A5: ফ্রন্ট-ফ্লিপঃ লকটি FPC সন্নিবেশের দিকে অবস্থিত, সহজ ম্যানুয়াল অপারেশন। ব্যাক-ফ্লিপঃ লকটি সন্নিবেশের বিপরীত দিকে অবস্থিত,কম্পন-ভারী পরিবেশে উচ্চতর ক্যাবল ধরে রাখার শক্তি সরবরাহ করে.

প্রশ্ন 6: আপনি কি আমাদের বিদ্যমান পুরানো ডিজাইনের প্রতিস্থাপন প্রকল্পের জন্য পিসিবি পদচিহ্ন পরিবর্তন করতে পারেন?
উত্তরঃ হ্যাঁ, পদচিহ্ন সংশোধন পরিষেবা উপলব্ধ। দয়া করে আপনার মূল পিসিবি অঙ্কন সরবরাহ করুন; আমাদের প্রকৌশল দল সম্ভাব্যতা এবং এনআরই ব্যয় মূল্যায়ন করবে।

Q7: MOQ এবং নমুনা সীসা সময় কি?
A7: বিনামূল্যে প্রকৌশল নমুনা উপলব্ধ; নমুনা নেতৃত্বের সময় 1-3 কার্যদিবস। ভর উত্পাদন MOQ কনফিগারেশনের উপর নির্ভর করে; টেপ-এবং-রোল স্ট্যান্ডার্ড অংশগুলি নিম্ন-MOQ অর্ডার সমর্থন করে।
