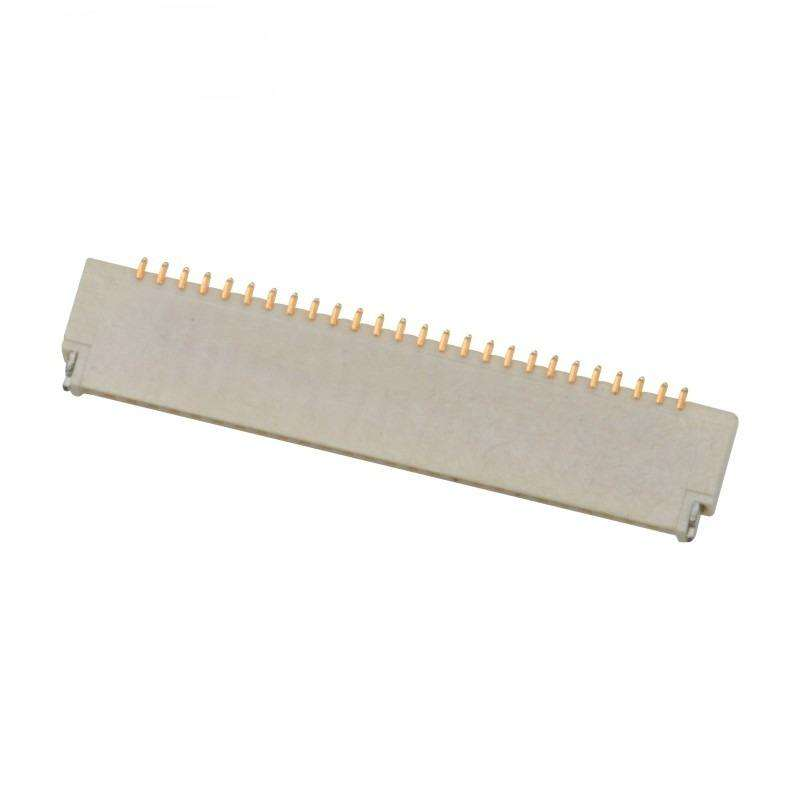

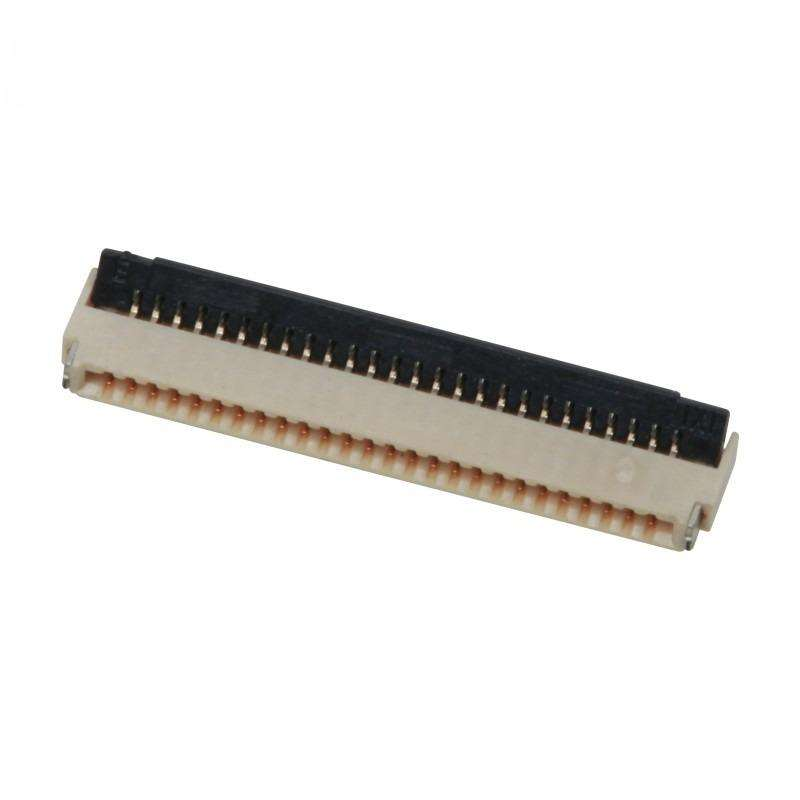

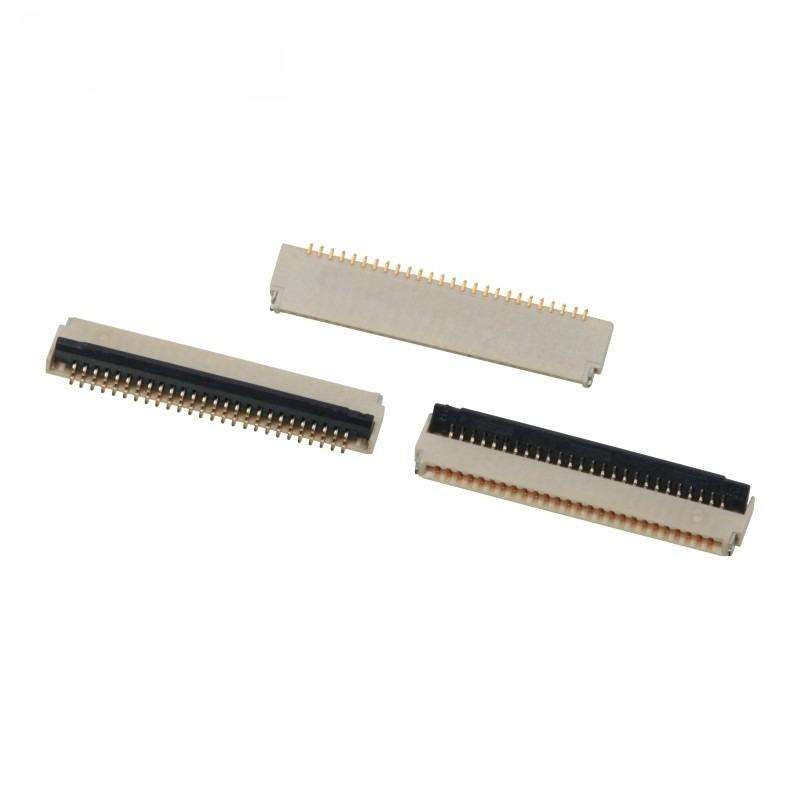

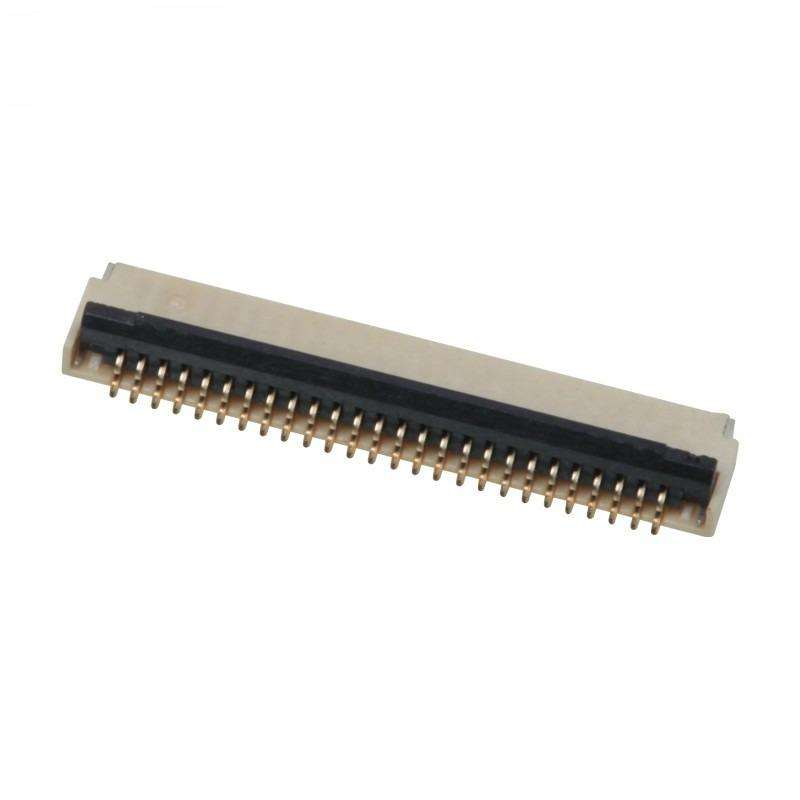

০.৩মিমি পিচ ৯- ৭১ পিন ZIF R/A SMT H=০.৯ ব্যাকফ্লিপ ডুয়াল কন্টাক্ট হাই টেম্পারেচার থার্মোপ্লাস্টিক FPC কানেক্টর PCB

পণ্যের হাইলাইটস

আল্ট্রা-লো ০.৯মিমি ম্যাটেড হাইট রাইট-অ্যাঙ্গেল SMT FPC কানেক্টর, ০.৩মিমি পিচ, ৯-৭১ পজিশন, এবং একটি ব্যাক-ফ্লিপ ZIF লকিং মেকানিজম সহ স্থিতিশীল ZIF/নন-ZIF সুইচযোগ্য লকিং পারফরম্যান্স। ডুয়াল আপার-সাইড কন্টাক্ট ডিজাইন উন্নত অ্যান্টি-ভাইব্রেশন পারফরম্যান্স প্রদান করে এবং সিগন্যাল ড্রপআউট ছাড়াই ৩-অ্যাক্সিস ভাইব্রেশন টেস্ট পাস করে। হাই-টেম্পারেচার থার্মোপ্লাস্টিক হাউজিং স্ট্যান্ডার্ড SMT রিফ্লো সমর্থন করে, যা স্লিম কম্প্যাক্ট ডিসপ্লে ও সেন্সর মডিউলগুলির জন্য আদর্শ, RoHS ও হ্যালোজেন-মুক্ত কমপ্লায়েন্ট

.

সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন

বৈদ্যুতিক স্পেসিফিকেশন

মেকানিক্যাল পারফরম্যান্স প্যারামিটার

উপাদান ও প্লেটিং / পরিবেশ ও সোল্ডারিং

আন্তর্জাতিক প্রধান ব্র্যান্ডের সাথে সামঞ্জস্যপূর্ণ / প্রতিস্থাপন

সরাসরি কার্যকরী প্রতিস্থাপনহিরোসে FH35Cসিরিজ, মোলেক্স ৫০২৫৯৮সিরিজ, টিই ৩-২৩২৮৭২৪ সিরিজ ০.৩মিমি পিচ ব্যাক-ফ্লিপ ZIF ডুয়াল-কন্টাক্ট FPC কানেক্টর।

পণ্যের বৈশিষ্ট্য

• ০.৩মিমি কন্টাক্ট পিচ, পিন সংখ্যা কনফিগারযোগ্য ৯-৭১ পিন, রাইট-অ্যাঙ্গেল SMT মাউন্টিং
• ব্যাক-ফ্লিপ ZIF লকিং অ্যাকচুয়েটর, স্পষ্ট লক-ইন নিশ্চিতকরণের জন্য ট্যাকটাইল ক্লিক ফিডব্যাক; ZIF / নন-ZIF অপারেশন মোড সমর্থন করে
• ডুয়াল আপার-সাইড কন্টাক্ট স্ট্রাকচার: দুই-পয়েন্ট কন্টাক্ট FPC রিটেনশন উন্নত করে, কম্পনের সময় সিগন্যাল লস এড়ায়
• আল্ট্রা-লো ০.৯মিমি ম্যাটেড হাইট, ডিজাইনারদের আল্ট্রা-স্লিম এন্ড-প্রোডাক্ট মেকানিক্যাল লেআউট উপলব্ধি করতে সাহায্য করে
• হাই-টেম্পারেচার থার্মোপ্লাস্টিক ইনসুলেটর, স্ট্যান্ডার্ড SMT রিফ্লো সোল্ডারিং প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ
• ইন্ডাস্ট্রি-স্ট্যান্ডার্ড ০.২মিমি পুরুত্বের FPC গ্রহণ করে; এন্ট্রি চ্যামফার গাইড ভুল FPC প্রবেশ প্রতিরোধ করে
• কঠোর ৩-অ্যাক্সিস ভাইব্রেশন টেস্ট পাস করে; কম্পনের সময় > ১μs বৈদ্যুতিক বিচ্ছিন্নতা নেই
• RoHS-কমপ্লায়েন্ট, হ্যালোজেন-মুক্ত; কাস্টমাইজযোগ্য প্লেটিং পুরুত্ব, পোলারাইজেশন কী, আংশিক পিন অ্যাসাইনমেন্ট

কারখানা সার্টিফিকেশন ও কাস্টম পরিষেবা

• কারখানা সার্টিফিকেশন: ISO9001, ISO14001, RoHS, হ্যালোজেন-মুক্ত কমপ্লায়েন্স
• MOQ: স্ট্যান্ডার্ড রিল MOQ ৫০০০ পিস; ছোট-লট ট্রায়াল-অর্ডার আলোচনা সাপেক্ষ
• নমুনা নীতি: বিনামূল্যে নমুনা / দ্রুত নমুনা সরবরাহ সমর্থন
• কাস্টমাইজেশন: কাস্টম পিন-কাউন্ট, প্লেটিং পুরুত্ব, পোলারাইজেশন কী, গ্রাহকের অঙ্কন বা স্পেসিফিকেশন অনুযায়ী বিশেষ যান্ত্রিক পরিবর্তন

প্যাকেজিং পদ্ধতি

• রিল (টেপ ও রিল): স্ট্যান্ডার্ড প্যাকিং, SMT অটোমেটিক পিক-এন্ড-প্লেস মেশিনের জন্য উপযুক্ত, সরাসরি গ্রাহকের অ্যাসেম্বলি লাইনে ফিড করে।
• টিউব প্যাকেজিং: ছোট-লট নমুনা / ম্যানুয়াল প্রোটোটাইপ অ্যাসেম্বলির জন্য উপলব্ধ; উচ্চ-ভলিউম অটোমেটিক SMT উৎপাদনের জন্য উপযুক্ত নয়।

লিড টাইম

• নমুনা অর্ডার: ৩ কার্যদিবস
• মাস প্রোডাকশন অর্ডার: ১-৩ সপ্তাহ, পরিমাণ ও কাস্টম প্রয়োজনীয়তার উপর নির্ভর করে

FFC কানেক্টর এবং FPC এর মধ্যে প্রধান পার্থক্য

তাদের উত্পাদনের ক্ষেত্রে, তাদের সার্কিটগুলি গঠিত হওয়ার উপায় ভিন্ন:

১. FPC হল এক ধরণের নমনীয় সার্কিট বোর্ড যার বিভিন্ন একক-পার্শ্বযুক্ত, দ্বি-পার্শ্বযুক্ত এবং বহুস্তরীয় কাঠামো রয়েছে, যা FCCL (নমনীয় কপার-ক্ল্যাড ফয়েল) দ্বারা রাসায়নিক এচিংয়ের মাধ্যমে প্রক্রিয়াজাত করা হয়।

২. FFC দুটি স্তরের অন্তরক ফয়েল ফিল্ম ব্যবহার করে যা ফ্ল্যাট কপার ফয়েলের সাথে স্যান্ডউইচ করা হয়। সমাপ্ত পণ্যটি সহজ এবং পুরু।

FPC ভবিষ্যতের উদ্ভাবনের প্রবণতা

১. পুরুত্ব। FPC-এর পুরুত্ব আরও নমনীয় এবং পাতলা হতে হবে।

২. ভাঁজ প্রতিরোধ। বাঁকানো FPC-এর একটি অন্তর্নিহিত বৈশিষ্ট্য। ভবিষ্যতের FPC-এর বাঁকানো প্রতিরোধ ক্ষমতা আরও শক্তিশালী হতে হবে এবং ১০ হাজার বারের বেশি হতে হবে। অবশ্যই, এর জন্য উন্নত সাবস্ট্রেট প্রয়োজন।

৩. মূল্য। এই পর্যায়ে, FPC-এর দাম PCB-এর চেয়ে অনেক বেশি। যদি FPC-এর দাম কমে যায়, বাজার আরও বিস্তৃত হবে।

৪. প্রক্রিয়া স্তর। বিভিন্ন প্রয়োজনীয়তা মেটাতে, FPC প্রক্রিয়া আপগ্রেড করতে হবে, এবং ন্যূনতম অ্যাপারচার এবং ন্যূনতম লাইনউইথ/লাইন স্পেসিং উচ্চতর প্রয়োজনীয়তা পূরণ করতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

১, আমি কি একটি নমুনা অর্ডার পেতে পারি?
হ্যাঁ, আমরা পরীক্ষা এবং গুণমান যাচাই করার জন্য নমুনা অর্ডারকে স্বাগত জানাই। মিশ্র নমুনা গ্রহণযোগ্য।

২, আপনি কি আমাদের চাহিদা অনুযায়ী আপনার পণ্য তৈরি করতে পারেন?
হ্যাঁ, পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে যদি আপনি আমাদের MOQ পূরণ করতে পারেন।

৩, আপনার পণ্যের গুণমান কীভাবে নিশ্চিত করবেন?
১) আমরা প্রতিশ্রুতি দিচ্ছি যে গুণমানের সমস্যার ৩০ দিনের মধ্যে, আমরা আপনাকে একটি ফেরত দেব।

২) উত্পাদনের সময় কঠোর সনাক্তকরণ।

৩) চালানের আগে পণ্যের উপর কঠোর নমুনা পরিদর্শন, এবং অক্ষত পণ্যের প্যাকেজিং নিশ্চিত করা হয়েছে।

৪, আমাদের পণ্যের সার্টিফিকেশন কি?
ISO9001 এবং কিছু অন্যান্য ROHS সার্টিফিকেশন।

৫, আমি কতক্ষণ পণ্য পেতে পারি?
বেশিরভাগ পণ্য আমাদের কাছে মজুত আছে; অর্থপ্রাপ্যতার পরে প্রায় ১-৫ দিনের মধ্যে ডেলিভারি সময়। কাস্টমাইজড প্রয়োজনীয়তার জন্য, সময় একটু বেশি হবে, যেমন আমরা নিশ্চিত করেছি।

৬, আপনি কি ধরণের লজিস্টিক ব্যবহার করেন বিতরণের জন্য?
আমরা প্রধানত DHL, UPS, FEDEX, EMS এবং অন্যান্য এক্সপ্রেস ডেলিভারি দ্বারা পণ্য সরবরাহ করি। আমরা গ্রাহকদের জন্য সবচেয়ে সাশ্রয়ী লজিস্টিক নির্বাচন করব। আপনার ফরোয়ার্ডারের মাধ্যমে পণ্য গ্রহণও সমর্থিত।

৭, কেন আপনার আমাদের কাছ থেকে কেনা উচিত?
আমাদের ১৬ বছরের শিল্প অভিজ্ঞতা আছে। আমাদের হাজার হাজার কোম্পানির সাথে সহযোগিতা আছে। পণ্যের গুণমান নির্ভরযোগ্য।

৮, আপনার কোম্পানি প্রধানত কি পণ্য বিক্রি করে?
আমাদের কোম্পানির প্রধান পণ্যগুলির মধ্যে রয়েছে FFC/FPC কানেক্টর / ওয়েফার কানেক্টর / সিম কার্ড কানেক্টর / মেমরি কার্ড কানেক্টর / USB কানেক্টর / টাইপ সি কানেক্টর / HDMI কানেক্টর / RJ45 সিরিজ / B to B কানেক্টর এবং পিন হেডার কানেক্টর ইত্যাদি।
