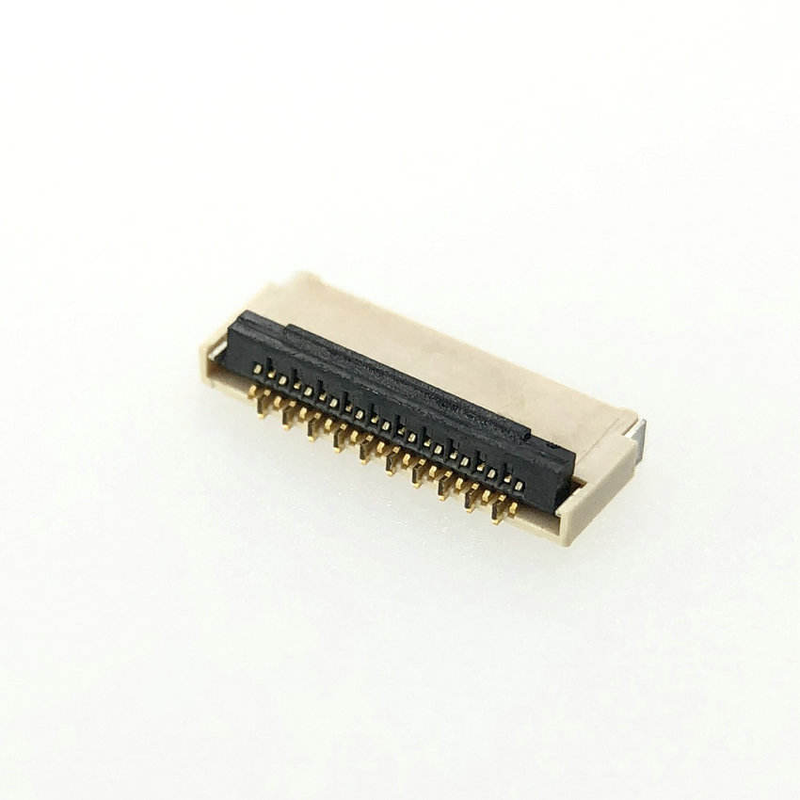

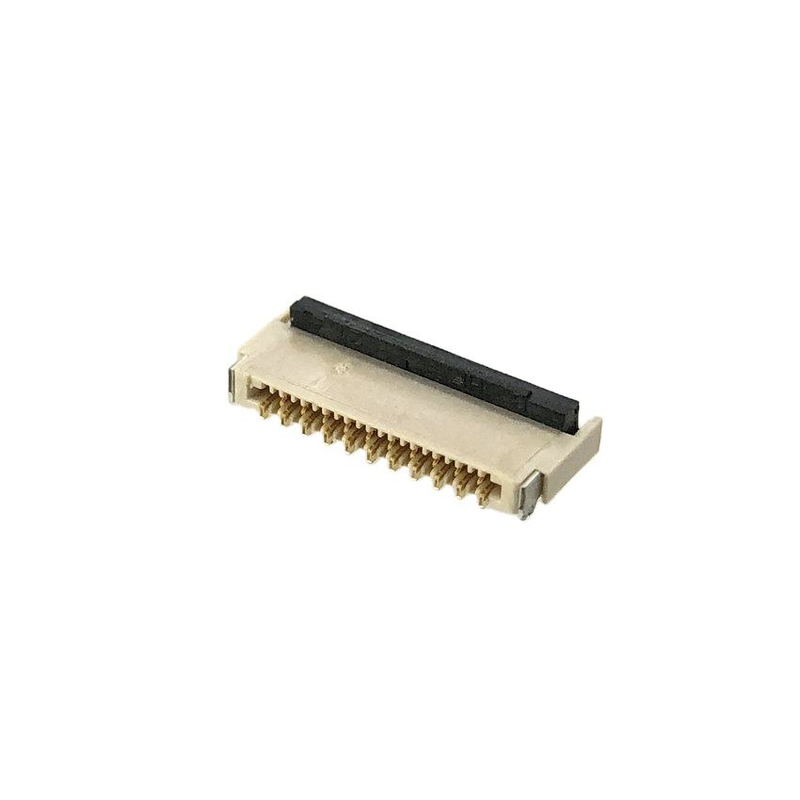

0.3মিমি পিচ FFC FPC কানেক্টর 9 17 21 25 31 35 -61 পিন ডুয়াল-সাইডেড SMT রাইট অ্যাঙ্গেল উচ্চতা 0.9মিমি
পণ্যের হাইলাইটস
0.3মিমি পিচ ডুয়াল-সাইডেড কন্টাক্ট রাইট-অ্যাঙ্গেল SMT FFC/FPC কানেক্টর, 0.9মিমি আল্ট্রা-লো ম্যাটেড হাইট, ZIF / নন-ZIF লকিং অ্যাকচুয়েটরের সাথে ফার্ম ট্যাকটাইল ক্লিক-ইন লক ফিডব্যাক সমর্থন করে। কঠোর মাল্টি-অ্যাক্সিস ভাইব্রেশন টেস্ট পাস করেছে, শক ও ভাইব্রেশনের অধীনে স্থিতিশীল কন্টাক্ট রেজিস্ট্যান্স, ইন্টারমিটেন্ট সিগন্যাল ড্রপ এড়িয়ে চলে। মাল্টি-পিন অপশন:9-17-21-25-31-35-61P। LCP UL94-V0 উচ্চ-তাপমাত্রার হাউজিং, গোল্ড-প্লেটেড ডুয়াল-সাইড কন্টাক্ট, RoHS কমপ্লায়েন্ট, হাই-ডেনসিটি স্লিম-প্রোফাইল PCB ইন্টারকানেকশনের জন্য।
.
সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন
বৈদ্যুতিক স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
0.3মিমি |
| রেটেড কারেন্ট (প্রতি কন্টাক্ট) |
0.3A |
| রেটেড ভোল্টেজ |
DC 50V |
| কন্টাক্ট রেজিস্ট্যান্স |
≤ 35mΩ |
| ইনসুলেশন রেজিস্ট্যান্স |
≥ 1000MΩ |
| উইথস্ট্যান্ড ভোল্টেজ |
AC 200V, 1 মিনিট |
মেকানিক্যাল পারফরম্যান্স প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| মাউন্টিং টাইপ |
ডুয়াল-সাইডেড SMT রাইট অ্যাঙ্গেল |
| ম্যাটেড হাইট |
0.9মিমি |
| উপলব্ধ পিন সংখ্যা |
9P,17P,21P,25P,31P,35P,61P |
| লক টাইপ |
ঐচ্ছিক ZIF / নন-ZIF ফ্লিপ-লক অ্যাকচুয়েটর |
| প্রযোজ্য FFC/FPC পুরুত্ব |
0.2মিমি |
| মেটিং সাইকেল |
মিনিঃ 800 সাইকেল |
| ভাইব্রেশন রেজিস্ট্যান্স |
IEC 60068-2-64 মাল্টি-অ্যাক্সিস ভাইব্রেশন টেস্ট পাস করেছে; কোনও ওপেন-সার্কিট নেই, কন্টাক্ট রেজিস্ট্যান্স ড্রিফট ≤ 10mΩ |
উপাদান ও প্লেটিং / পরিবেশ ও সোল্ডারিং
| আইটেম |
স্পেসিফিকেশন |
| হাউজিং উপাদান |
LCP, UL94-V0 ফ্লেম রিটার্ডেন্ট |
| কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
| কন্টাক্ট প্লেটিং |
গোল্ড-প্লেটেড কন্টাক্ট এলাকা; নিকেল আন্ডারলেয়ার |
| অপারেটিং টেম্পারেচার |
−40℃ ~ +85℃ |
| SMT রিফ্লো প্রোফাইল |
পিক টেম্প 255℃ ±5℃, 217℃ এর উপরে 60 সেকেন্ড পর্যন্ত |
| ম্যানুয়াল সোল্ডারিং |
≤ 320℃, সোল্ডারিং সময় ≤ 3 সেকেন্ড |
| কমপ্লায়েন্স |
RoHS |
সামঞ্জস্যপূর্ণ / বিকল্প আন্তর্জাতিক মূলধারার প্রতিরূপ
মূলধারার সিরিজের জন্য সরাসরি মেকানিক্যাল-এবং-ইলেকট্রিক্যাল ড্রপ-ইন বিকল্প:
- হিরোসে: FH26 / FH35 সিরিজ
- JAE: FB8 / FL2 সিরিজ
- মোলেক্স: 54809 / 501912 সিরিজ
- কিয়োসেরা 6844 সিরিজ
পণ্যের বৈশিষ্ট্য
- 0.3মিমি ফাইন পিচ, রাইট-অ্যাঙ্গেল ডুয়াল-সাইডেড কন্টাক্ট ডিজাইন, একাধিক পিন সংখ্যা:9/17/21/25/31/35/61P
- আল্ট্রা-থিন ম্যাটেড হাইট 0.9মিমি, স্লিম-ফর্ম-ফ্যাক্টর পণ্যের মেকানিক্যাল সীমাবদ্ধতার জন্য আদর্শ
- ঐচ্ছিক ZIF / নন-ZIF ফ্লিপ-লক অ্যাকচুয়েটর; স্পষ্ট লকিং ক্লিক ফিডব্যাক FPC-এর দুর্ঘটনাজনিত টান প্রতিরোধ করে
- ডুয়াল-সাইড স্প্রিং কন্টাক্ট স্ট্রাকচার, চমৎকার অ্যান্টি-ভাইব্রেশন ও অ্যান্টি-শক পারফরম্যান্স, স্থিতিশীল সিগন্যাল ট্রান্সমিশন বজায় রাখে
- LCP UL94-V0 উচ্চ-তাপমাত্রা প্রতিরোধী ইনসুলেটর, স্ট্যান্ডার্ড লিড-ফ্রি SMT রিফ্লো প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ
- গোল্ড-প্লেটেড কন্টাক্ট এলাকা, কম কন্টাক্ট রেজিস্ট্যান্স, দীর্ঘমেয়াদী পরিষেবা জীবনের জন্য অ্যান্টি-অক্সিডেশন

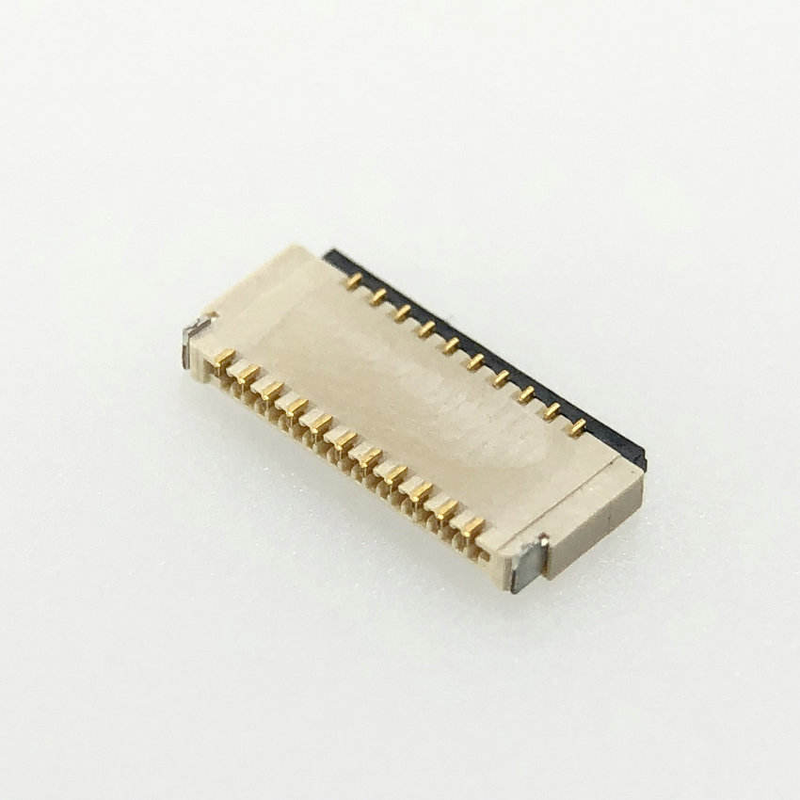

- ডুয়াল-সাইডেড SMT টার্মিনেশন, কম্প্যাক্ট ফুটপ্রিন্ট; নমনীয় PCB লেআউটের জন্য কানেক্টরের নিচে কোনও সীমাবদ্ধ রুটিং জোন নেই
- স্ট্যান্ডার্ড 0.2মিমি পুরুত্বের FPC/FFC ফ্ল্যাট ক্যাবলগুলির সাথে ফিট করে
- RoHS কমপ্লায়েন্ট; অনুরোধে কাস্টমাইজযোগ্য পিন-সংখ্যা, প্লেটিং পুরুত্ব, অ্যাকচুয়েটর সংস্করণ
রেফারেন্সের জন্য আরও প্রকার:

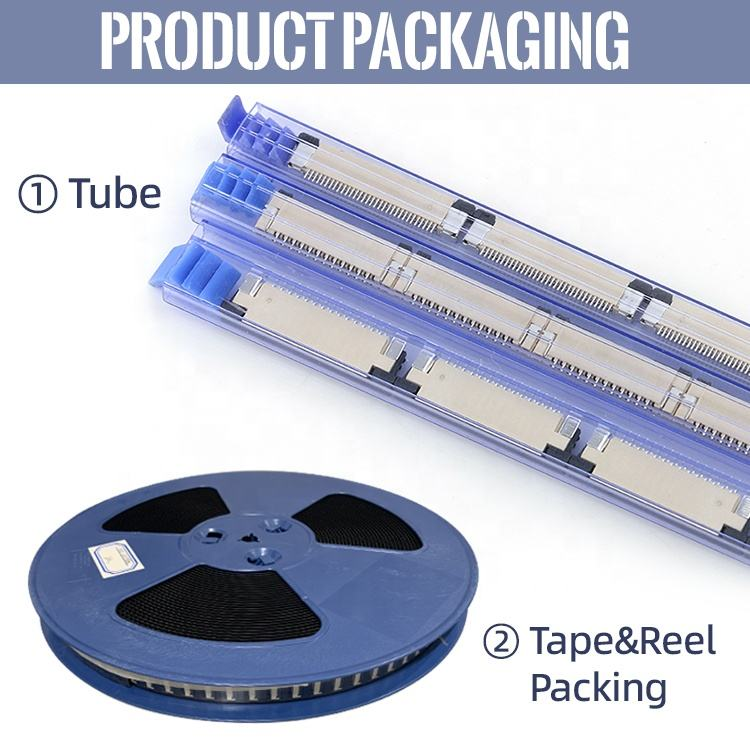

প্যাকেজিং পদ্ধতি
- রিল (টেপ-এবং-রিল): স্ট্যান্ডার্ড এমবসড টেপ রিল প্যাকেজিং, IEC 60286-3 এর সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, SMT অটোমেটিক পিক-অ্যান্ড-প্লেস মেশিনের সাথে সরাসরি সামঞ্জস্যপূর্ণ, মাস-ভলিউম SMT অ্যাসেম্বলির জন্য।
- টিউব প্যাকেজিং: বিশেষ অনুরোধে উপলব্ধ, প্রধানত ম্যানুয়াল প্রোটোটাইপ অ্যাসেম্বলির জন্য; অটোমেটিক SMT প্লেসমেন্টের জন্য ব্যবহার করা যাবে না।
অ্যাপ্লিকেশন
- কম্প্যাক্ট ডিসপ্লে মডিউল: ছোট আকারের প্যানেলের জন্য LCD / OLED স্ক্রিন ইন্টারকানেকশন
- কনজিউমার পোর্টেবল ডিভাইস: ট্যাবলেট আনুষাঙ্গিক, হ্যান্ডহেল্ড টার্মিনাল, পরিধানযোগ্য হার্ডওয়্যার
- ক্যামেরা মডিউল, স্মার্ট সেন্সর, POS কম্প্যাক্ট সরঞ্জাম
- মেডিকেল পোর্টেবল ইন্সট্রুমেন্ট, ইন্ডাস্ট্রিয়াল হ্যান্ডহেল্ড ডিভাইস
- IoT স্লিম-ফর্ম-ফ্যাক্টর হার্ডওয়্যার, ছোট আকারের এমবেডেড মেইন-বোর্ড ইন্টারকানেকশন
লিড টাইম
- নমুনা অর্ডার: 3 কার্যদিবস
- মাস প্রোডাকশন অর্ডার: 1-3 সপ্তাহ, পরিমাণ ও কাস্টম প্রয়োজনীয়তার উপর নির্ভর করে
কারখানা সার্টিফিকেশন ও কাস্টম পরিষেবা
- সার্টিফিকেশন: RoHS কমপ্লায়েন্ট; ভাইব্রেশন, থার্মাল শক এবং মেটিং সাইকেল নির্ভরযোগ্যতা পরীক্ষার জন্য ইন-হাউস ল্যাব
- নমুনা নীতি: বিনামূল্যে নমুনা / দ্রুত নমুনা সরবরাহ সমর্থন
- MOQ: স্ট্যান্ডার্ড পার্টসের জন্য 1000 পিসি; কাস্টম পার্টস ড্রয়িং মূল্যায়নের সাপেক্ষে
- কাস্টমাইজেশন: পিন-সংখ্যা, গোল্ড-প্লেটিং পুরুত্ব, অ্যাকচুয়েটর টাইপ সামঞ্জস্য করুন, পোলারাইজেশন কী যোগ করুন; কাস্টম টেপ-এবং-রিল স্পেসিফিকেশন
- লিড-টাইম: নমুনা 3 কার্যদিবস; মাস-প্রোডাকশন অর্ডার 1-3 সপ্তাহ অর্ডার পরিমাণ অনুযায়ী
FAQs
1. আমি কি একটি নমুনা অর্ডার পেতে পারি?
হ্যাঁ, আমরা গুণমান পরীক্ষা এবং যাচাই করার জন্য নমুনা অর্ডারকে স্বাগত জানাই। মিশ্র নমুনা গ্রহণযোগ্য।
2. আপনি কি আমাদের চাহিদা অনুযায়ী আপনার পণ্য তৈরি করতে পারেন?
হ্যাঁ, পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে যদি আপনি আমাদের MOQ পূরণ করতে পারেন।
3. আপনার পণ্যের গুণমান কীভাবে নিশ্চিত করবেন?
1) আমরা প্রতিশ্রুতি দিচ্ছি যে গুণমানের সমস্যার 30 দিনের মধ্যে, আমরা আপনাকে একটি ফেরত দেব।
2) উৎপাদনের সময় কঠোর সনাক্তকরণ।
3) চালানের আগে পণ্যের কঠোর নমুনা পরিদর্শন, এবং অক্ষত পণ্যের প্যাকেজিং নিশ্চিত করা হয়।
4. আমাদের পণ্যের সার্টিফিকেশন কি?
ISO9001 এবং কিছু অন্যান্য ROHS সার্টিফিকেশন।
5. আমি কতক্ষণ পণ্য পেতে পারি?
বেশিরভাগ পণ্য স্টকে আছে; পেমেন্ট পাওয়ার পর ডেলিভারি সময় প্রায় 1-5 দিন। কাস্টমাইজড প্রয়োজনীয়তার জন্য, সময় একটু বেশি হবে, যেমন আমরা নিশ্চিত করেছি।
6. আপনি ডেলিভারির জন্য কোন ধরনের লজিস্টিক ব্যবহার করেন?
আমরা প্রধানত DHL, UPS, FEDEX, EMS এবং অন্যান্য এক্সপ্রেস ডেলিভারি দ্বারা পণ্য সরবরাহ করি। আমরা গ্রাহকদের জন্য সবচেয়ে সাশ্রয়ী লজিস্টিক নির্বাচন করব। আপনার ফরোয়ার্ডার দ্বারা পণ্য তোলাও সমর্থিত।
7. আপনি কেন আমাদের কাছ থেকে কিনবেন?
আমাদের 16 বছরের শিল্প অভিজ্ঞতা আছে। আমরা হাজার হাজার কোম্পানির সাথে সহযোগিতা করেছি। পণ্যের গুণমান নির্ভরযোগ্য।
8. আপনার কোম্পানি প্রধানত কি পণ্য বিক্রি করে?
আমাদের কোম্পানির প্রধান পণ্যগুলির মধ্যে রয়েছে FFC/FPC কানেক্টর / ওয়াফার কানেক্টর / সিম কার্ড কানেক্টর / মেমরি কার্ড কানেক্টর / USB কানেক্টর / টাইপ সি কানেক্টর / HDMI কানেক্টর / RJ45 সিরিজ / B to B কানেক্টর এবং পিন হেডার কানেক্টর এবং আরও অনেক কিছু।
