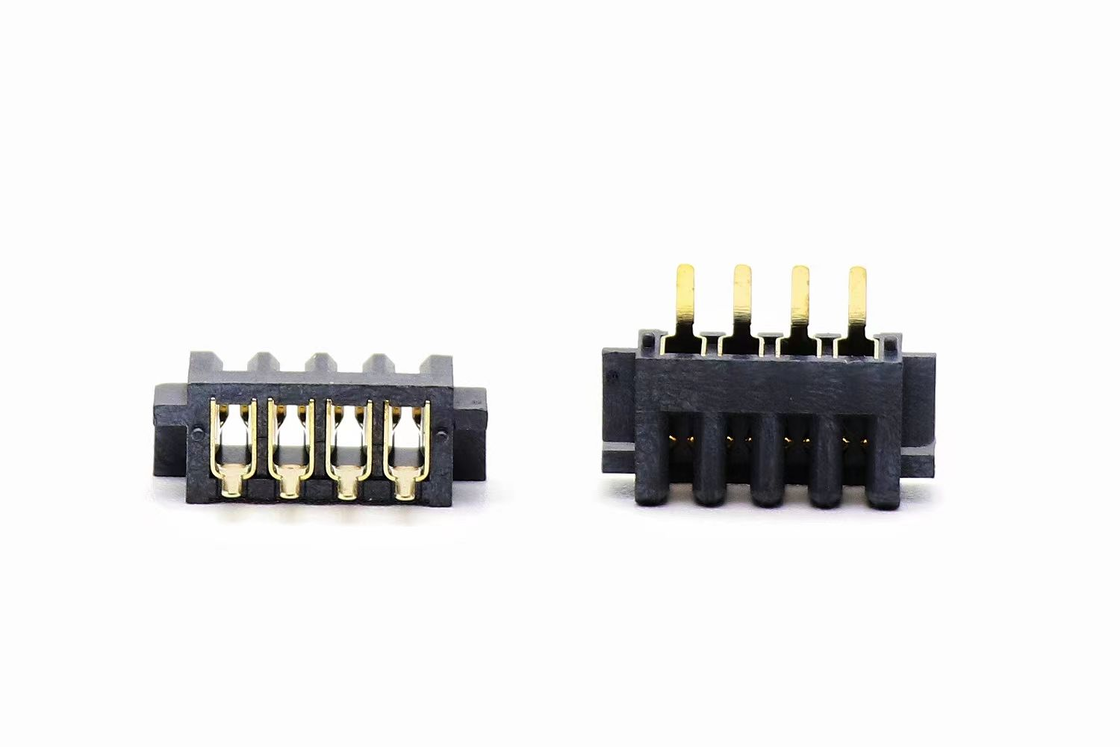

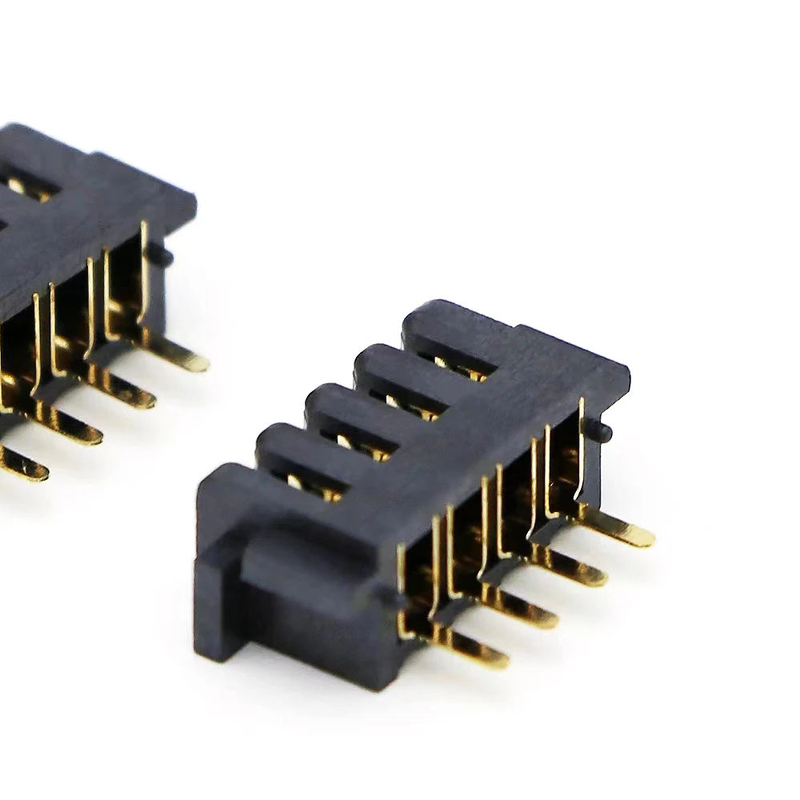

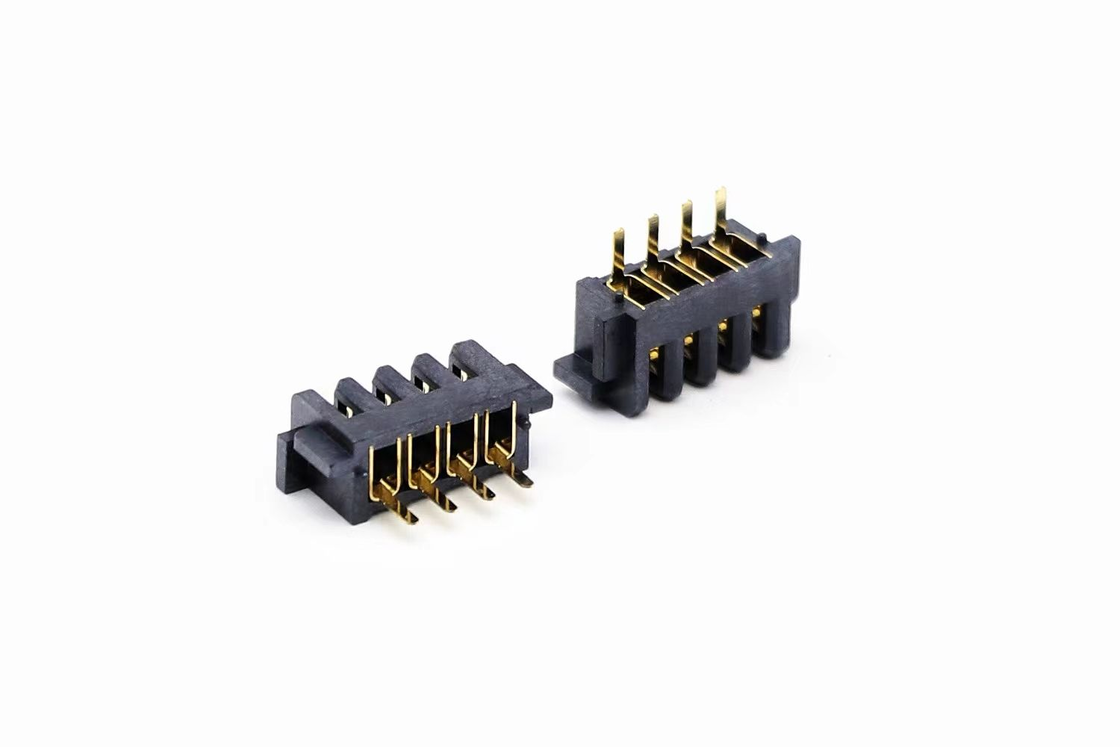

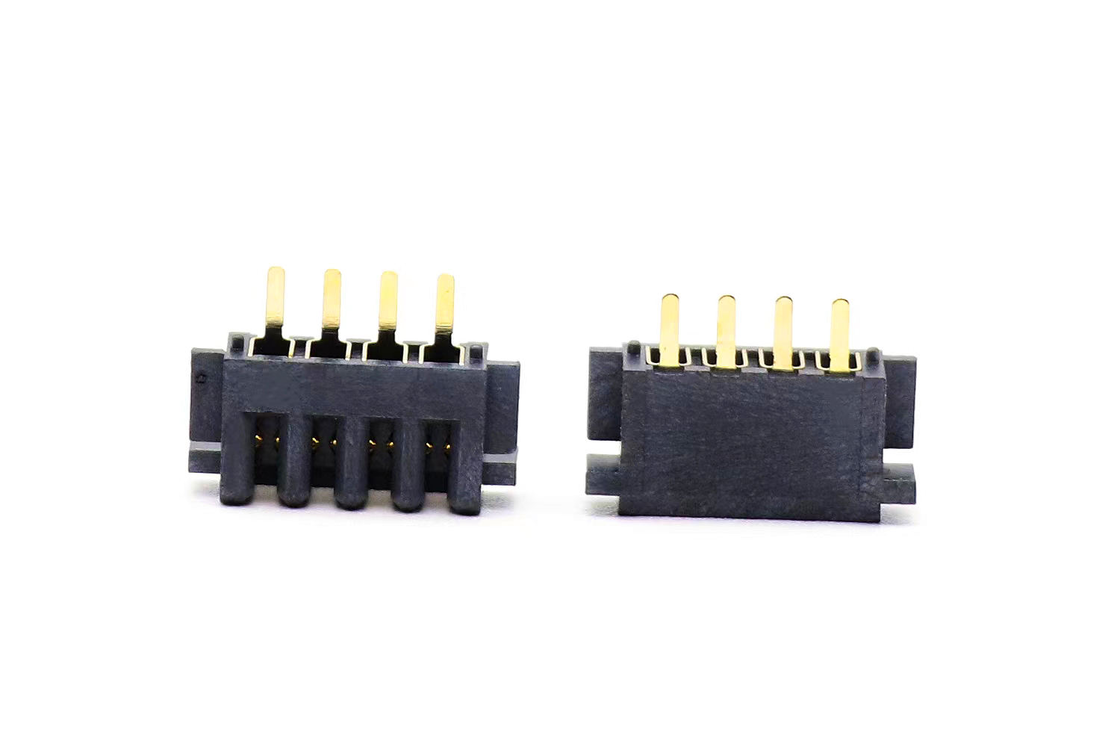

2.5 মিমি পিচ ব্যাটারি সংযোগকারী মহিলা গোল্ডেন 4P

হাইলাইট

কমপ্যাক্ট ২.৫ মিমি পিচ ৪-পজিশন এসএমটি ব্যাটারি মহিলা সকেট, গোল্ড-প্লেটেড ফসফর-ব্রোঞ্জ যোগাযোগ, কম যোগাযোগ প্রতিরোধের, অ্যান্টি-অক্সিডেশন, ৫০০০ পর্যন্ত জোড়া চক্র।কমপ্যাক্ট PCB স্পেসে শক্তি + তাপমাত্রা / সংকেত সনাক্তকরণ সরবরাহকারী লিথিয়াম-আয়ন ব্যাটারি মডিউলগুলির জন্য অনুকূলিত. RoHS- সামঞ্জস্যপূর্ণ, স্ট্যান্ডার্ড এসএমটি রিফ্লো সমাবেশ সমর্থন করে, OEM / ODM কাস্টমাইজেশনের জন্য উপলব্ধ।

পণ্যের বর্ণনা

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

• 2.5 মিমি সেন্টার-টু-সেন্টার পিচ, 4-পিন মহিলা ভর্তি, এসএমটি পিসিবি মাউন্ট
• গোল্ড প্লাটিং সহ ফসফর-ব্রোঞ্জ স্প্রিংস যোগাযোগঃ কম যোগাযোগ প্রতিরোধের, অ্যান্টি-জারা এবং অ্যান্টি-অক্সিডেশন
• স্প্রিং-ল্যাম্প যোগাযোগ কাঠামোঃ স্থিতিশীল যোগাযোগ শক্তি, কম্পন এবং শক প্রতিরোধী
• UL94-V0 অগ্নি প্রতিরোধক বিচ্ছিন্নকারী, চমৎকার রিফ্লো সোল্ডারিং তাপ প্রতিরোধের
• ঘন ঘন প্লাগ-আউট দৃশ্যকল্পের জন্য 5000 টি পর্যন্ত সমন্বয় চক্র
• RoHS অনুগত; কাস্টমাইজযোগ্য পিন উচ্চতা, গোল্ড-প্লেটিং বেধ এবং পোলারাইজেশন কী বিকল্প
• স্পেস-সঞ্চয় পদচিহ্ন, কমপ্যাক্ট ব্যাটারি প্যাক PCB বিন্যাস জন্য ভাল উপযুক্ত

পণ্য সুবিধা

1. স্বর্ণের ধাতুপট্টাবৃত যোগাযোগ নির্ভরযোগ্যতা: অক্সিডেশন ড্রাইভ এড়ানো; হাজার হাজার সন্নিবেশের পরেও যোগাযোগের প্রতিরোধ স্থিতিশীল থাকে, টিন-প্লেটেড বিকল্পগুলির তুলনায় শক্তি হ্রাস এবং হট-স্পট ঝুঁকি হ্রাস করে।
2. অপ্টিমাইজড স্প্রিং-রশ্মি জ্যামিতি: ব্যাটারির পুরুষ টার্মিনালের বিরুদ্ধে ধ্রুবক স্প্রিং চাপ; পোর্টেবল এবং চলমান সরঞ্জামগুলির জন্য ভাল অ্যান্টি-ভিব্রেশন পারফরম্যান্স, কোনও বিরতিহীন পাওয়ার ড্রপ নেই।
3. উত্পাদন-বন্ধুত্বপূর্ণ: উচ্চ-ভলিউম এসএমটি ভর উত্পাদনের জন্য কঠোর মাত্রিক ধারাবাহিকতা; কম ত্রুটিযুক্ত লোডিং হার।
4. ডিজাইনের নমনীয়তা: যোগাযোগের উচ্চতা, স্বর্ণের বেধ এবং মেরুকরণ কী যোগ করার উপর পরিবর্তন সমর্থন করুন; প্রকল্প যাচাইকরণের জন্য দ্রুত নমুনা টার্নআউট।
5. খরচ প্রতিযোগিতামূলক: কারখানার প্রত্যক্ষ সরবরাহ, বড় আকারের অর্ডারের জন্য মালিকানার মোট ব্যয় সহ বিখ্যাত ব্র্যান্ডের প্রতিপক্ষের সমান পারফরম্যান্স।

প্রয়োগ

• বহনযোগ্য ভোক্তা ইলেকট্রনিক্সঃ হ্যান্ডহেল্ড টার্মিনাল, পিওএস সরঞ্জাম, স্ক্যানার
• লিথিয়াম-আয়ন ব্যাটারি প্যাকঃ তাপমাত্রা সংকেত সহ মাল্টি-সেল ব্যাটারি মডিউল
• স্মার্ট হোম হার্ডওয়্যারঃ স্মার্ট লক, পোর্টেবল মেডিকেল ডিভাইস
• ইন্ডাস্ট্রিয়াল পোর্টেবল যন্ত্রপাতি, ডেটা লগার
• রোবট সহায়ক শক্তি, ড্রোন পেরিফেরাল ব্যাটারি ইউনিট
• পরিধানযোগ্য ও ছোট ব্যাটারি চালিত আইওটি ডিভাইস

কাস্টমাইজেশন অপশন

1. পিন গণনা যুক্তিবিজ্ঞান: 4P একযোগে শক্তি সরবরাহ + ব্যাটারি তাপমাত্রা / ভারসাম্য সংকেত; 2P নির্বাচন করুন শুধুমাত্র সেন্সিং সংকেত ছাড়াই খাঁটি শক্তি জন্য।
2. গোল্ড প্ল্যাটিং বিকল্প: যদি ডিভাইসটি আর্দ্র / লবণ স্প্রে পরিবেশে কাজ করে বা ঘন ঘন জোড়া প্রয়োজন হয় তবে গোল্ড-প্লেটেড সংস্করণ চয়ন করুন; ব্যয়-সংবেদনশীল স্ট্যাটিক-কানেক্ট প্রকল্পগুলির জন্য টিন-প্লেটেড বিকল্প উপলব্ধ।
3. পিসিবি লেআউট নোট: সংযোগকারী হাউজিংয়ের চারপাশে পর্যাপ্ত স্থান সংরক্ষণ করুন; প্লাস্টিকের বিকৃতি রোধ করতে আমাদের প্রস্তাবিত রিফ্লো তাপমাত্রা বক্ররেখা কঠোরভাবে অনুসরণ করুন।
4. সমকামিতার জোড়া পরীক্ষা: নকশা চূড়ান্ত করার আগে পুরুষ ব্যাটারি যোগাযোগের মাত্রা, উচ্চতা এবং পিচটি যাচাই করুন; মিশ্র-ব্র্যান্ডের সমন্বয় অসম্পূর্ণ সংযুক্তির কারণ হতে পারে।
5. বর্তমান অবমূল্যায়ন: দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য উচ্চ তাপমাত্রা (> 60 °C) কাজের পরিবেশের অধীনে 30 শতাংশ বর্তমান হ্রাস করুন।
