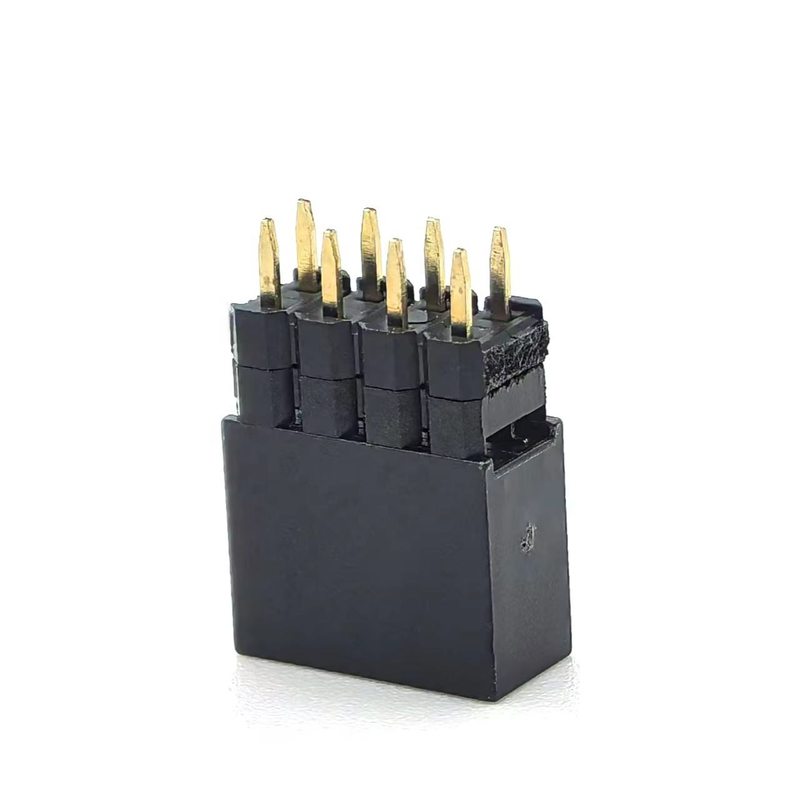

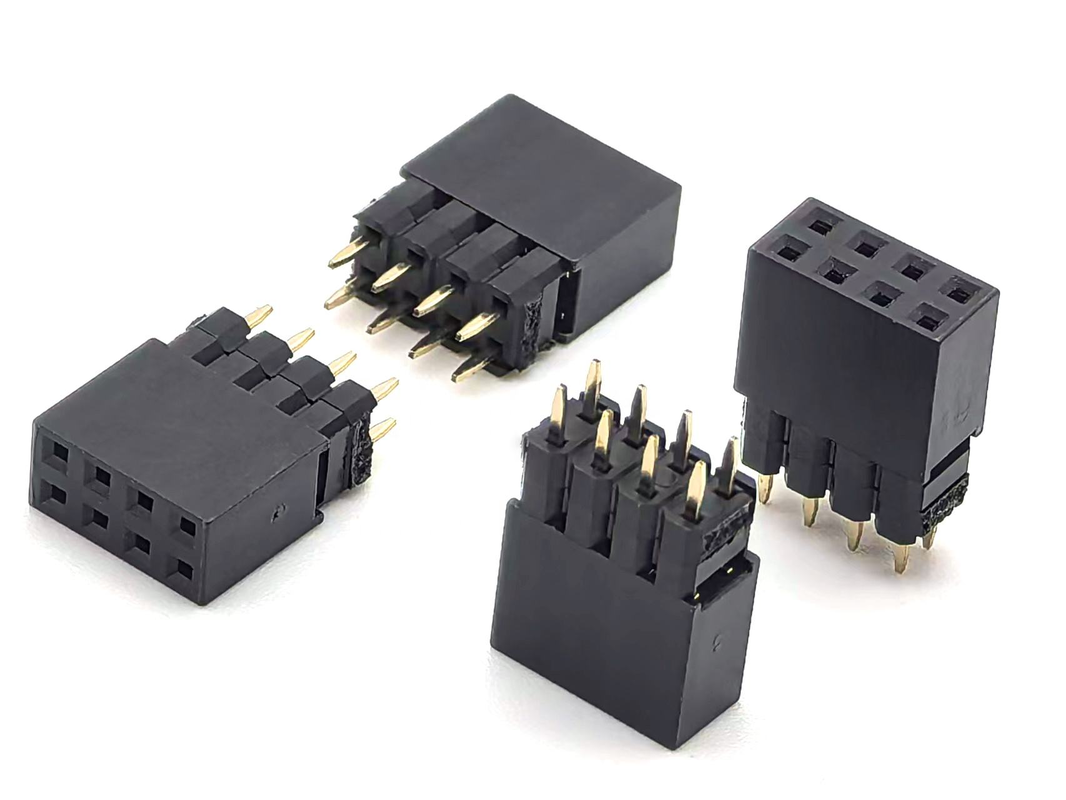

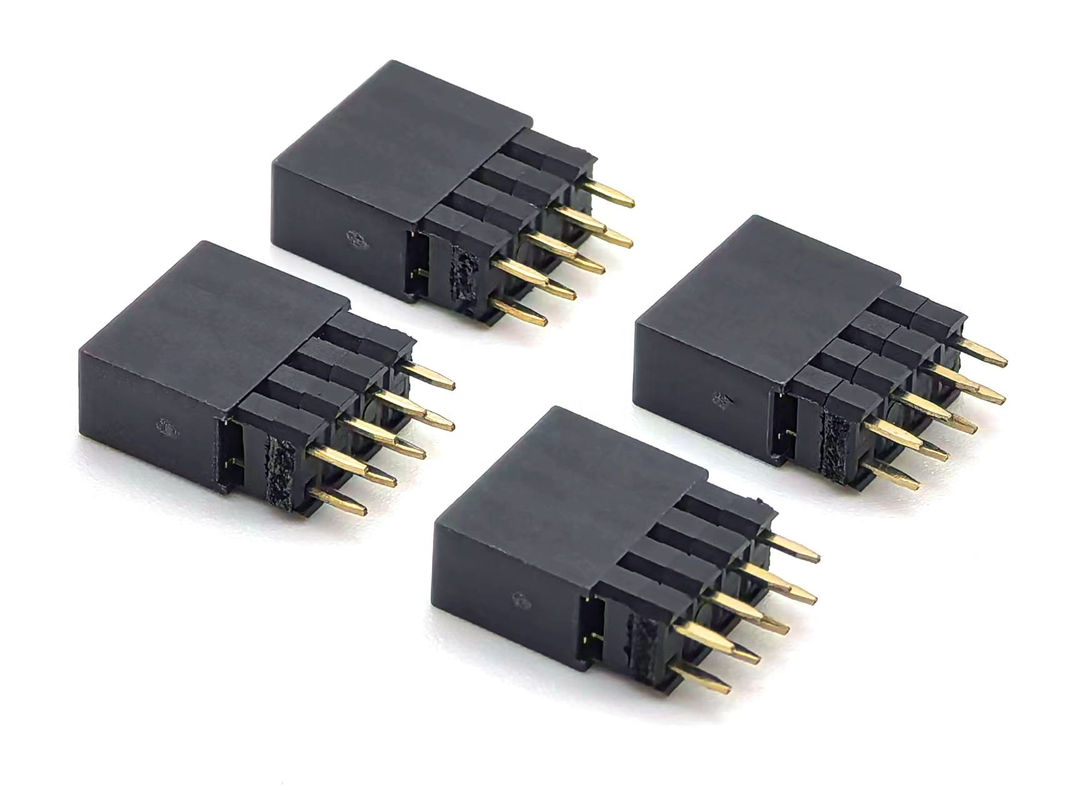

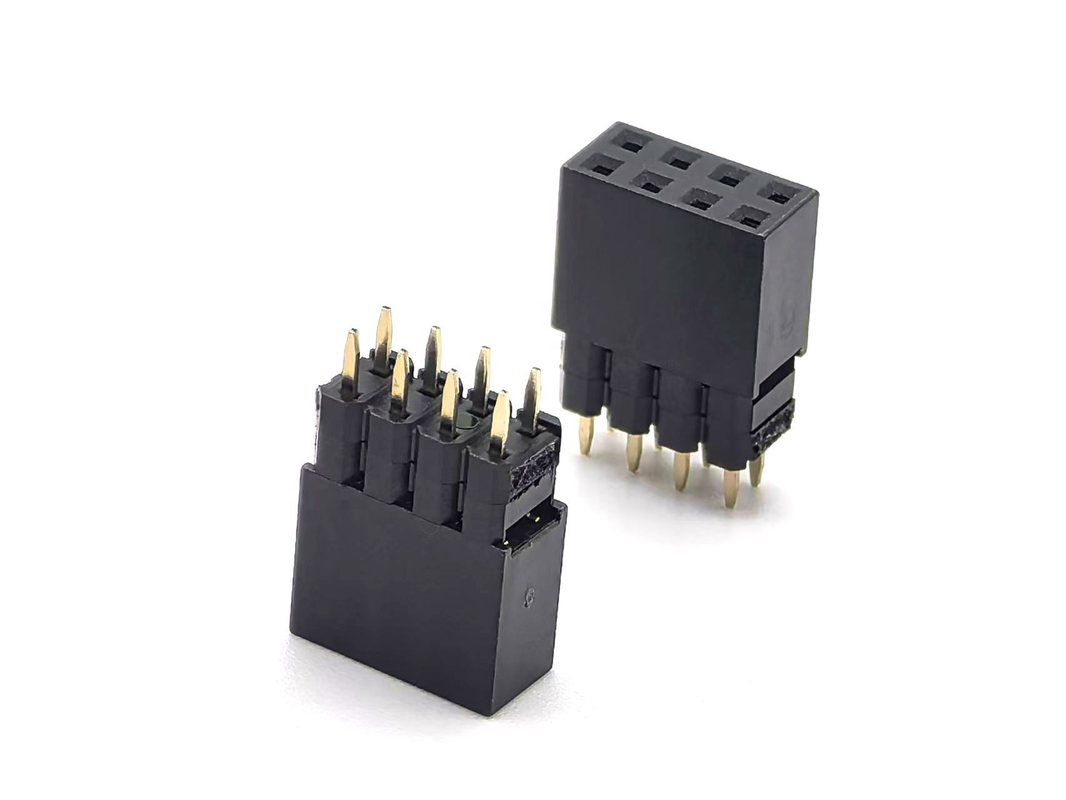

2.54 মিমি পিচ ডিআইএন ব্রাস মহিলা হেডার সংযোগকারী ডুয়াল সারি স্ট্যাক 2 মিমি এইচ 2.0 পিসিবি নাইলন 600 ভি 3 এ এইচ 12.5 মিমি 2 * 4 পি

হাইলাইট

• স্ট্যান্ডার্ড 2.54mm ((0.100") ডিআইএন পিচ, ডাবল-রো স্ট্যাকযোগ্য 2 * 4P বিন্যাস, মোট উচ্চতা H12.5mm, স্ট্যাকিং উচ্চতা 2.0mm
• ব্রাসের যোগাযোগ টার্মিনাল, নাইলন UL94V-0 হাউজিং, সিগন্যাল এবং কম-পাওয়ার বোর্ড-টু-বোর্ড স্ট্যাকিং সংযোগের জন্য 3A / 600V রেটযুক্ত
• অপ্টিমাইজড যান্ত্রিক ধারণক্ষমতা, স্থিতিশীল যোগাযোগ কর্মক্ষমতা, মূলধারার 2.54 মিমি পুরুষ পিন হেডারগুলির সাথে সামঞ্জস্যপূর্ণ
• RoHS & REACH অনুগত, শিল্প ও ভোক্তা পিসিবি প্রকল্পের জন্য কাস্টম প্লেটিং, পিন-সংখ্যা এবং পোস্ট পরিবর্তন সমর্থন করে

পণ্যের বর্ণনা

সাধারণ যান্ত্রিক পরামিতি

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

1. স্ট্যাক-টু-স্ট্যাক মেজানিন ডিজাইন, H12.5 মিমি মোট উচ্চতা, মাল্টি-লেয়ার পিসিবি স্ট্যাকিং বিন্যাসের জন্য 2.0 মিমি স্ট্যাকিং ক্লিয়ারেন্স
2. উচ্চ-পরিবাহীতা ব্রোঞ্জের যোগাযোগ বিম, পুনরাবৃত্তি জমাকরণ চক্রের উপর যোগাযোগ প্রতিরোধকে হ্রাস করার জন্য ধ্রুবক স্প্রিং শক্তি
3. নাইলন UL94V-0 ফ্লেম-রিটার্ডেন্ট হাউজিং, ওয়েভ-রিফ্লো সোল্ডারিংয়ের সময় তাপীয় শকগুলির জন্য চমৎকার প্রতিরোধের
4. কঠোর DIN 2.54 মিমি পিচ সহনশীলতা, শিল্প-মানক 2.54 মিমি পুরুষ পিন হেডারগুলির সাথে নিখুঁত আন্তঃক্রিয়াশীলতা
5. 3A / 600V বৈদ্যুতিক রেটিং, মিশ্র সংকেত এবং নিম্ন-পাওয়ার পাওয়ার সাপ্লাই ট্রান্সমিশন পরিচালনা করে
6. থ্রু-হোল পিসিবি মাউন্ট; সমাবেশের সময় ভুল সমন্বয় প্রতিরোধের জন্য অপশনে উপলব্ধ অবস্থান পয়েন্ট
7. RoHS-সম্মত কাঁচামাল; যোগাযোগের প্লাটিং কাস্টমাইজযোগ্যঃ টিন, সোনার ফ্ল্যাশ, অনুরোধের ভিত্তিতে নির্বাচনী সোনার প্লাটিং

পণ্য সুবিধা

1. স্ট্যাক-অপ্টিমাইজড মাত্রা: H12.5 মিমি বডি + 2.0 মিমি স্ট্যাকিং উচ্চতা, মাল্টি-স্তর কন্যা বোর্ড স্ট্যাকিংয়ের জন্য উচ্চতা-বিচ্যুতি সমস্যা সমাধান করে, অতিরিক্ত স্পেসার প্রয়োজন হয় না।
2. ব্রোঞ্জের যোগাযোগ বিম: সাধারণ তামা খাদের তুলনায় উচ্চতর স্প্রিং ধারণক্ষমতা, শিল্পের পরিস্থিতিতে কম্পনের অধীনে লস সংযোগের ঝুঁকি কম।
3. নাইলন হাউজিং: উচ্চ-ভলিউম পিসিবিএ উৎপাদনের জন্য পিবিটি-র তুলনায় উত্তাপের স্থিতিশীলতা ভাল, তরঙ্গ-লয়দানের সময় কম বিকৃতি।
4. ডিআইএন-স্ট্যান্ডার্ড পিচ: মোলেক্স / টিই সমতুল্য ২.৫৪ মিমি স্ট্যাক মহিলা হেডার প্রতিস্থাপন করার সময় কঠোর মাত্রিক ধারাবাহিকতা, শূন্য পুনরায় কাজ ঝুঁকি।
5. নমনীয় কাস্টমাইজ: উচ্চ এনআরই খরচ ছাড়াই পিন-সংখ্যা, প্লাটিং এবং অবস্থান নির্ধারণের পোস্ট সামঞ্জস্য করুন; ছোট-লট প্রোটোটাইপ এবং ভর উৎপাদন আদেশ সমর্থন করুন।

প্রয়োগ

• শিল্প নিয়ন্ত্রণঃ পিএলসি পেরিফেরিয়াল মডিউল, ডেটা সংগ্রহ বোর্ড, রিলে নিয়ন্ত্রণ ইউনিট
• এমবেডেড হার্ডওয়্যারঃ ডেভেলপমেন্ট বোর্ড, এমসিইউ এক্সপেনশন শিল্ড, আইওটি সেন্সর গেটওয়ে স্ট্যাকিং মডিউল
• ভোক্তা ইলেকট্রনিক্সঃ স্মার্ট হোম কন্ট্রোল প্যানেল, এলইডি ড্রাইভার বোর্ড, ছোট আকারের পাওয়ার সাপ্লাই সেট
• যন্ত্রপাতি ও মিটার: পরীক্ষার সরঞ্জাম, হ্যান্ডহেল্ড পরিমাপ যন্ত্রপাতি, মেডিকেল অক্জিলিয়ারী পিসিবি সাব-বোর্ড
• অটোমোটিভ সহায়ক ইলেকট্রনিক্স: নন-সিকিউরিটি সিগন্যাল এক্সপেনশন বোর্ড, গাড়ির ইন-বোর্ড সেন্সর সংযোগ মডিউল

কাস্টমাইজেশন অপশন

1. স্ট্যাকিং উচ্চতা প্রয়োজনীয়তা নিশ্চিত করুনঃ এই মডেলটি 2.0 মিমি স্ট্যাক ফাঁক সরবরাহ করে; বিকল্প স্ট্যাক উচ্চতা প্রয়োজন হলে আমাদের সাথে যোগাযোগ করুন।
2. বৈদ্যুতিক লোডঃ পিন প্রতি বর্তমান 3A এর নিচে রাখুন; পাওয়ার লাইন এই রেটিং অতিক্রম করলে উচ্চতর বর্তমান সংযোগকারী ব্যবহার করুন।
3. লেপ নির্বাচনঃ উচ্চ কম্পন / আর্দ্র পরিবেশের জন্য সোনার ফ্ল্যাশ লেপ চয়ন করুন; ব্যয়-সংবেদনশীল অভ্যন্তরীণ ভোক্তা প্রকল্পের জন্য টিন লেপ।
4. পিসিবি ফুটপ্রিন্টঃ 2.54 মিমি ডাবল-রো-থ্রু-হোল ফুটপ্রিন্ট কঠোরভাবে অনুসরণ করুন; আপনার সমাবেশের অ্যান্টি-অফসেট প্রয়োজন হলে অবস্থানের পোস্ট সক্ষম করুন।
5. জমাকরণ সমতুল্যঃ স্ট্যান্ডার্ড ২.৫৪ মিমি ডাবল-রো পুরুষ পিন হেডারের সাথে ম্যাচ করুন; অ-স্ট্যান্ডার্ড পিচ সমতুল্য মিশ্রণ এড়িয়ে চলুন।
6. তাপমাত্রা দৃশ্যকল্পঃ 85 ডিগ্রি সেলসিয়াসের উপরে অবিচ্ছিন্ন কাজের জন্য, অক্সিডেশন-কারণ বিরতিযুক্ত সংকেত প্রতিরোধের জন্য সোনার-প্লেটযুক্ত পরিচিতিগুলি সুপারিশ করা হয়।
