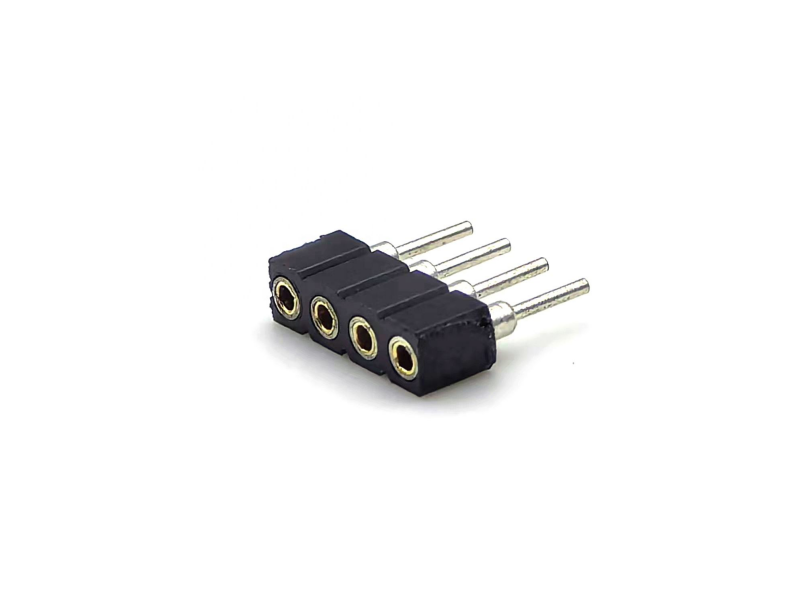

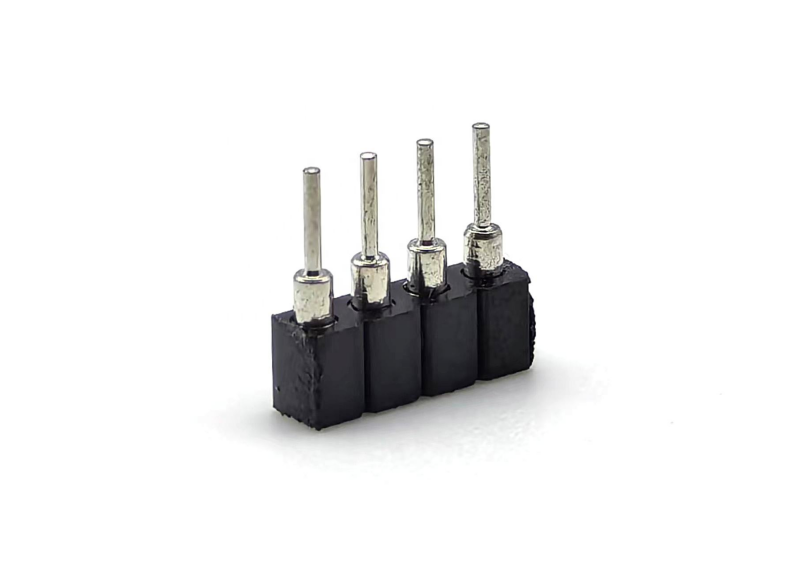

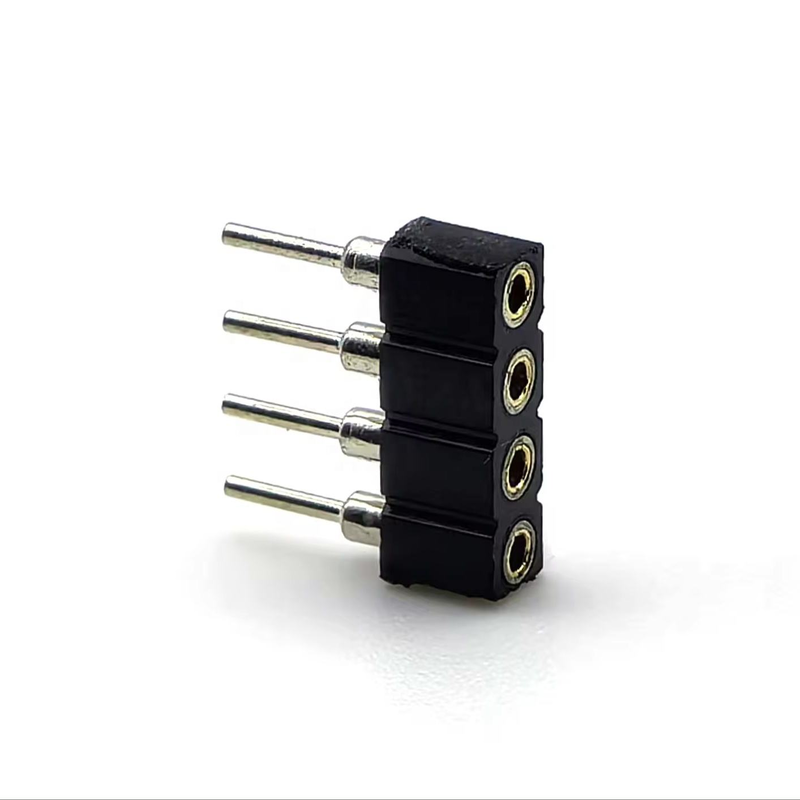

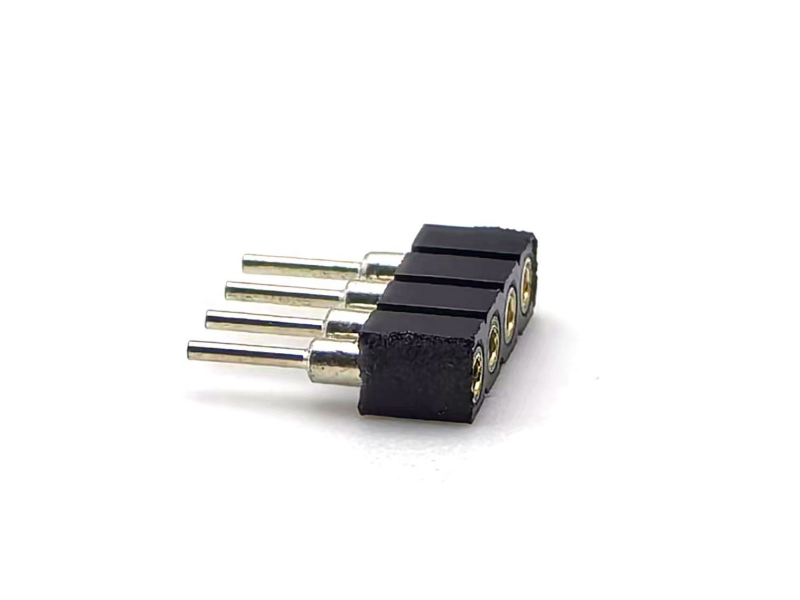

২.৫৪মিমি পিচ ডিআইএন ব্রাস ফিমেল রাউন্ড হেডার কানেক্টর পিপিএস হাউজিং H3.0মিমি 1*4P পিসিবিএ-এর জন্য

হাইলাইট

• ডিআইএন-স্ট্যান্ডার্ড রাউন্ড ব্রাস ফিমেল কন্টাক্ট, ভাইব্রেশন-প্রবণ পিসিবি সংযোগের জন্য স্থিতিশীল ক্ল্যাম্পিং ফোর্স
• হাই-টেম্প পিপিএস হাউজিং H3.0মিমি লো প্রোফাইল, ইউএল৯৪ভি-০ ফ্লেম রিটার্ড্যান্ট, সোল্ডার হিট ডিফরমেশন প্রতিরোধ করে
• ২.৫৪মিমি ইউনিভার্সাল পিচ, 1*4P সিঙ্গেল রো, রেটেড 3A /600V, সিগন্যাল ও লো-পাওয়ার বোর্ড-টু-বোর্ড ইন্টারকানেকশনের জন্য উপযুক্ত
• ধারাবাহিক ডাইমেনশনাল টলারেন্স, মেইনস্ট্রিম ২.৫৪মিমি মেল পিন হেডারের সাথে সামঞ্জস্যপূর্ণ, মাল্টি-প্লেটিং অপশন উপলব্ধ
• RoHS ও REACH কমপ্লায়েন্ট, ইন্ডাস্ট্রিয়াল ও এমবেডেড মাস প্রোডাকশনের জন্য ভলিউম-স্টেবল সাপ্লাই

পণ্যের বিবরণ

সাধারণ যান্ত্রিক প্যারামিটার

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

1. রাউন্ড মেশিনেড ব্রাস ফিমেল কন্টাক্ট, ইউনিফর্ম ইনার ডায়ামিটার, ভাইব্রেশন ও টেম্পারেচার সুইং-এর অধীনে স্থিতিশীল কন্টাক্ট প্রেসার
2. পিপিএস হাই-টেম্পারেচার প্লাস্টিক হাউজিং, H3.0মিমি লো স্ট্যাকিং হাইট, ইউএল৯৪ভি-০ ফায়ার রেটিং, সোল্ডারিংয়ের সময় অ্যান্টি-ডিফরমেশন
3. স্ট্যান্ডার্ড ২.৫৪মিমি পিচ, 1*4P সিঙ্গেল-রো লেআউট, সহজ পিসিবি ফুটপ্রিন্ট ডিজাইন
4. প্রতি কন্টাক্টে ৩A রেট করা, ৬০০V ডাইইলেকট্রিক ভোল্টেজ, মিক্সড সিগন্যাল ও লো-পাওয়ার সার্কিট পরিচালনা করে
5. থ্রু-হোল পিসিবি মাউন্টিং, সোল্ডারিংয়ের পর শক্তিশালী মেকানিক্যাল রিটেনশন
6. কাস্টমাইজযোগ্য কন্টাক্ট প্লেটিং: টিন, নিকেল, ফ্ল্যাশ গোল্ড বিভিন্ন ক্ষয়-প্রতিরোধের চাহিদার জন্য
7. RoHS / REACH কমপ্লায়েন্ট, ইন্ডাস্ট্রিয়াল-গ্রেড মেকানিক্যাল মেটিং সাইকেল ≥৫০০ বার

পণ্যের সুবিধা

1. সাধারণ PA66/PBT এর তুলনায় পিপিএস হাই-টেম্প হাউজিং: ওয়েভ-সোল্ডারিংয়ে উন্নত অ্যান্টি-ওয়ার্প পারফরম্যান্স; মাস অ্যাসেম্বলির সময় কম রিজেক্ট পার্টস
2. ডিআইএন-স্ট্যান্ডার্ড রাউন্ড ব্রাস ফিমেল সকেট: স্ট্যাম্পড কন্টাক্টের চেয়ে বেশি ইউনিফর্ম ক্ল্যাম্পিং ফোর্স; ভাইব্রেশনের অধীনে কম ইন্টারমিটেন্ট সিগন্যাল ঝুঁকি, ইন্ডাস্ট্রিয়াল সরঞ্জামের জন্য উপযুক্ত
3. H3.0মিমি লো-প্রোফাইল উচ্চতা: কম্প্যাক্ট এমবেডেড পিসিবি মডিউলগুলির জন্য উল্লম্ব স্ট্যাকিং স্পেস বাঁচায়
4. ৬০০V হাই-ভোল্টেজ রেটিং: সাধারণ ২৫০V সাধারণ ফিমেল হেডারের চেয়ে বেশি, সিগন্যাল ট্রান্সমিশন ছাড়াও লো-পাওয়ার সহায়ক পাওয়ার-লাইন সংযোগ সমর্থন করে
5. সম্পূর্ণ ইন্টারঅপারেবিলিটি: সরাসরি অফ-দ্য-শেল্ফ ২.৫৪মিমি মেল পিন হেডারের সাথে মেট করে, কোন বিশেষ মেটিং পার্টের প্রয়োজন নেই, সহজ BOM সোর্সিং
6. ফ্লেক্সিবল প্লেটিং পছন্দ: কনজিউমার, ইন্ডাস্ট্রিয়াল এবং টেস্ট-ইকুইপমেন্ট সিনারিওগুলির জন্য খরচ এবং অ্যান্টি-অক্সিডেশন প্রয়োজনীয়তার মধ্যে ভারসাম্য বজায় রাখে

অ্যাপ্লিকেশন

• ইন্ডাস্ট্রিয়াল কন্ট্রোল বোর্ড, পিএলসি পেরিফেরাল মডিউল
• এমবেডেড সিস্টেম, সিঙ্গেল-বোর্ড কম্পিউটার, ডেভেলপমেন্ট ও টেস্ট বোর্ড
• আইওটি গেটওয়ে, সেন্সর মডিউল অভ্যন্তরীণ ইন্টারকানেকশন
• ইনস্ট্রুমেন্ট ও মেজারমেন্ট ইকুইপমেন্ট
• পাওয়ার সাপ্লাই সহায়ক সিগন্যাল ইন্টারফেস
• অটোমেশন ইকুইপমেন্ট পিসিবি অভ্যন্তরীণ সংযোগ
• মেডিকেল নন-ক্রিটিক্যাল সিগন্যাল মডিউল

কাস্টমাইজেশন অপশন

1. পিচ কঠোরভাবে নিশ্চিত করুন ২.৫৪মিমি; অর্ডার করার আগে আপনার পিসিবি ফুটপ্রিন্ট যাচাই করুন; ২.০মিমি /১.২৭মিমি পিচ পার্টসের সাথে মিশ্রণ-ব্যবহার করবেন না।
2. উচ্চতা নির্বাচন: উল্লম্ব ক্লিয়ারেন্স সীমিত হলে H3.0মিমি নির্বাচন করুন; আমরা অনুরোধে বিকল্প হাউজিং উচ্চতা সমর্থন করি।
3. কন্টাক্ট টাইপ পার্থক্য করুন: আপনার কাজের পরিবেশে কম্পন থাকলে এই রাউন্ড ফিমেল সকেটটি বেছে নিন; স্কোয়ার-কন্টাক্ট ফিমেল হেডারগুলি স্ট্যাটিক কনজিউমার-অনলি সিনারিওগুলির জন্য বেশি উপযুক্ত।
4. প্লেটিং পরামর্শ:
   • টিন প্লেটিং: ইনডোর স্ট্যাটিক কনজিউমার পণ্যের জন্য সাশ্রয়ী
   • ফ্ল্যাশ গোল্ড প্লেটিং: টেস্ট-পোর্ট, ঘন ঘন প্লাগ-আনপ্লাগ, উচ্চ-আর্দ্রতা কাজের পরিবেশের জন্য পছন্দের
5. বৈদ্যুতিক সীমা: প্রতি পিনে ৩A কন্টিনিউয়াস কারেন্ট অতিক্রম করবেন না; পাওয়ার-হেভি সার্কিটের জন্য, উচ্চতর-কারেন্ট কানেক্টর সিরিজে আপগ্রেড করুন।
6. মাউন্টিং: এই মডেলটি THT থ্রু-হোল টাইপ; আপনার যদি SMT সারফেস-মাউন্ট ভ্যারিয়েন্ট প্রয়োজন হয় তবে আমাদের সাথে যোগাযোগ করুন।
