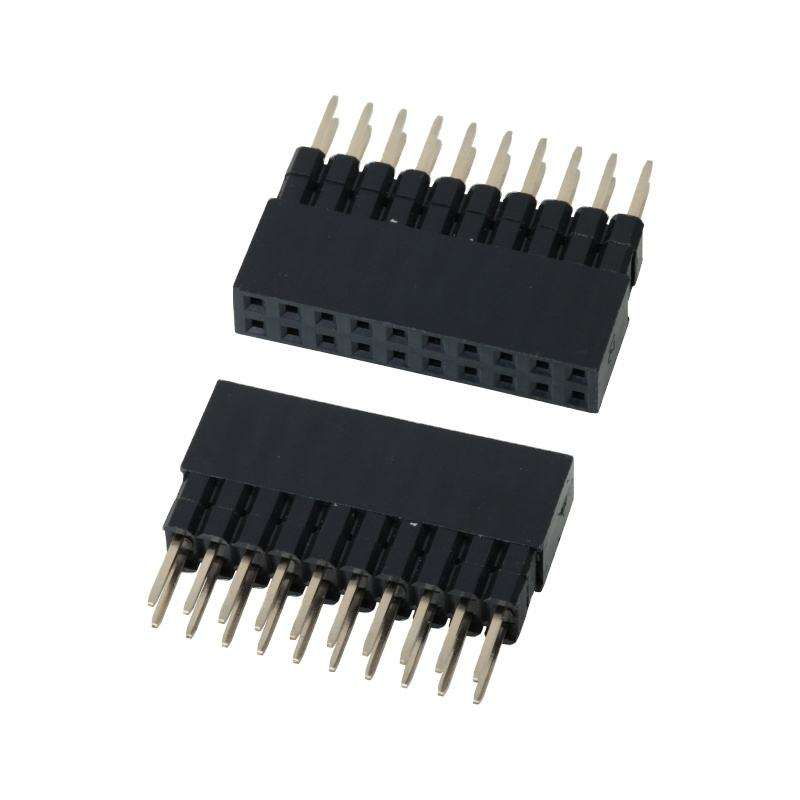

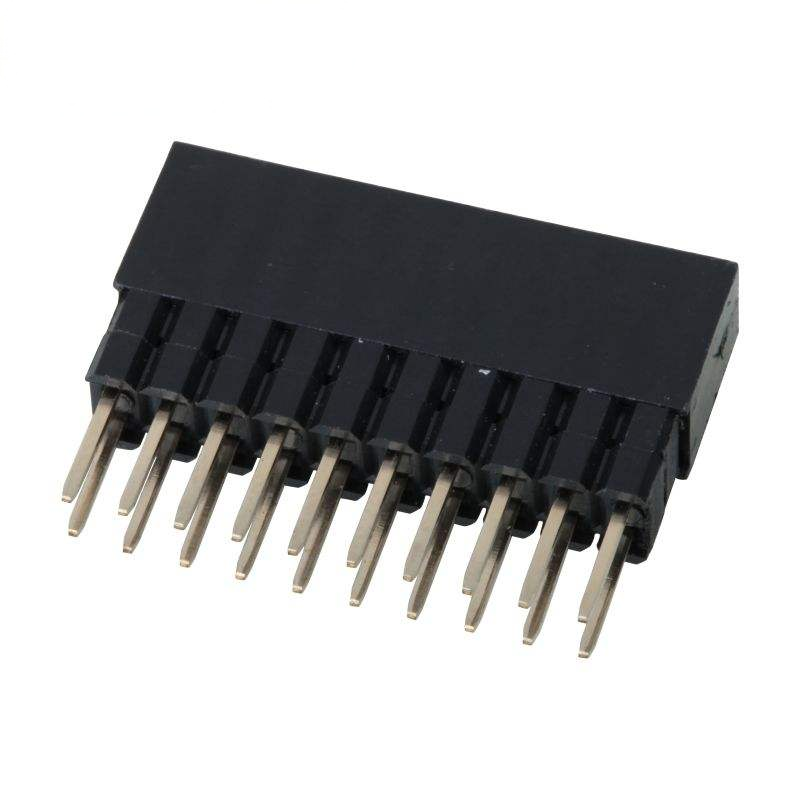

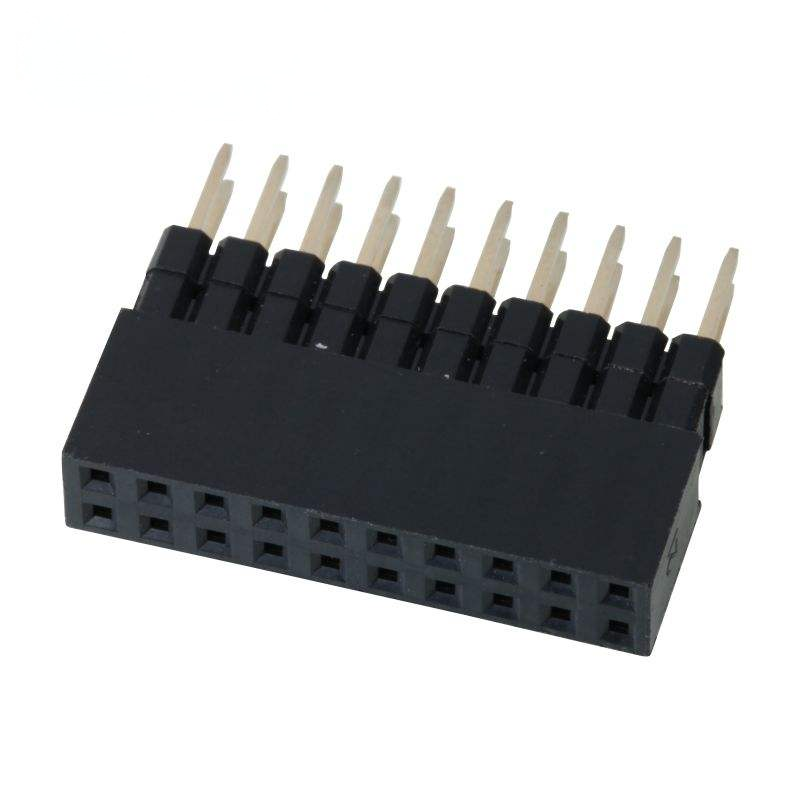

2.54mm, 0.64x0.4SQ পিচ সংযোগকারী ডাবল সারি মহিলা পিন হেডার সংযোগকারী

হাইলাইট করুন

• স্ট্যান্ডার্ড 2.54 মিমি পিচ ডুয়াল-সারি মহিলা আধার,0.64×0.4 মিমি বর্গ পরিচিতিমেলে পুরুষ পিন হেডারের সাথে সুনির্দিষ্ট মিলনের জন্য
• UL94V‑0 হাই-টেম্প ইনসুলেটর, SMT রিফ্লো এবং থ্রু-হোল অ্যাসেম্বলি সমর্থন করে, RoHS এবং রিচ কমপ্লায়েন্ট
• নমনীয় কলাই বিকল্প: সোনার ফ্ল্যাশ / নিকেলের উপরে 3μ"‑30μ" সোনা, সিগন্যাল-লেভেল এবং মাঝারি-বর্তমান প্রয়োজনীয়তা পূরণ করে
• প্রশস্ত কাস্টমাইজযোগ্য পিন গণনা (2×2P পর্যন্ত 2×40P), টেপ-এবং-রিল / ট্রে / ব্যাপক উৎপাদনের জন্য বাল্ক প্যাকেজিং
• কম যোগাযোগ প্রতিরোধ, শিল্পের জন্য স্থিতিশীল সংকেত অখণ্ডতা, IoT এবং এমবেডেড PCB-to-PCB আন্তঃসংযোগ

পণ্য বিবরণ

সাধারণ যান্ত্রিক পরামিতি

উপাদান এবং বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্য বৈশিষ্ট্য

1. দ্বৈত-সারি বিন্যাস, 2.54 মিমি (0.100") পিচ, 0.64×0.4 মিমি বর্গাকার যোগাযোগের মাত্রা সঠিক পিন-মেটিং সারিবদ্ধকরণের জন্য
2. উচ্চ-তাপমাত্রার UL94V‑0 থার্মোপ্লাস্টিক হাউজিং, রিফ্লো থার্মাল শক প্রতিরোধী
3. ফসফর-ব্রোঞ্জ/ব্রাস পরিচিতি, কাস্টমাইজযোগ্য সোনা/টিনের প্রলেপ সঙ্গম এবং সোল্ডারিং এলাকায়
4. একাধিক পিন-গণনা বিকল্প: 2×2P থেকে 2×40P; উল্লম্ব / ডান-কোণ অভিযোজন উপলব্ধ
5. টেপ-এবং-রিল এসএমটি পিক-এন্ড-প্লেস, ট্রে এবং বাল্ক প্যাকিং মোড সমর্থন করে
6. RoHS- অনুগত, ভোক্তা, শিল্প এবং IoT ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য যোগ্য

পণ্যের সুবিধা

1. 0.64×0.4 মিমি বর্গ পরিচিতি: সাধারণ বৃত্তাকার-গর্ত মহিলা শিরোনামগুলির সাথে তুলনা করে, বর্গাকার যোগাযোগ বৃহত্তর যোগাযোগের এলাকা, কম যোগাযোগ প্রতিরোধ এবং কম্পন-প্রবণ সরঞ্জামগুলির জন্য আরও ভাল কম্পন-বিরোধী কর্মক্ষমতা প্রদান করে।
2. দ্বৈত-সামঞ্জস্যপূর্ণ সমাবেশ: গর্ত ম্যানুয়াল সোল্ডারিং এবং এসএমটি টেপ-এবং-রিল ভর উৎপাদন উভয়ই সমর্থন করে; এক অংশ সিরিজ প্রোটোটাইপ এবং ভর-উৎপাদন পর্যায়গুলি কভার করে।
3. নমনীয় কলাই সমাধান: প্রকৌশলীরা খরচ-সংবেদনশীল প্রকল্পের জন্য টিন-প্লেটিং বা উচ্চ-নির্ভরযোগ্যতার সংকেত পরিচিতির জন্য নির্দিষ্ট সোনার বেধ নির্বাচন করতে পারেন, অতিরিক্ত খরচের অপচয় এড়িয়ে।
4. সম্পূর্ণ-রেঞ্জ পিন-কাউন্ট কাস্টমাইজেশন: 2×2P‑2×40P সবচেয়ে এম্বেড করা বোর্ড-টু-বোর্ড আন্তঃসংযোগের পরিস্থিতি কভার করে, স্ট্যান্ডার্ড অংশগুলির জন্য স্বল্প লিড-টাইম সহ।
5. স্থিতিশীল তাপ কর্মক্ষমতা: UL94V‑0 হাই-টেম্প হাউজিং রিফ্লো সোল্ডারিংয়ের সময় হাউজিং গলে যাওয়ার ঝুঁকি হ্রাস করে, সমাবেশ প্রত্যাখ্যানের হার কমায়।

আবেদন

• শিল্প নিয়ন্ত্রণ মেইনবোর্ড এবং সেন্সর মডিউল
• IoT গেটওয়ে, স্মার্ট হোম কন্ট্রোলার হার্ডওয়্যার
• এমবেডেড উন্নয়ন বোর্ড, পরীক্ষা এবং পরিমাপ সরঞ্জাম
• চিকিৎসা সহায়ক ইলেকট্রনিক মডিউল
• স্বয়ংচালিত অভ্যন্তর অক্জিলিয়ারী ইলেকট্রনিক্স
• কনজিউমার ইলেকট্রনিক্স, পাওয়ার সাপ্লাই ইউনিট

কাস্টমাইজেশন বিকল্প

1. পিচ নিশ্চিত করুন: মিলিত হওয়া আবশ্যক পুরুষ পিন হেডার পিচ =2.54 মিমি, যোগাযোগের মাত্রা 0.64×0.4 মিমি বর্গক্ষেত্র।
2. পিন-গণনা নিশ্চিত করুন: মোট সার্কিট সংকেত গণনা করুন; দ্বৈত-সারি বিন্যাস = 2 × N অবস্থান।
3. মাউন্ট টাইপ নির্বাচন করুন:
   • SMT: পিক-এন্ড-প্লেস মেশিনের জন্য টেপ-এবং-রিল প্যাকেজিং বেছে নিন
   • থ্রু-হোল: ম্যানুয়াল সোল্ডারিংয়ের জন্য বাল্ক/ট্রে নির্বাচন করুন
4. অভিযোজন: স্ট্যাকিং-বোর্ডের জন্য উল্লম্ব; পার্শ্ব-নির্দেশ বোর্ড আন্তঃসংযোগের জন্য ডান-কোণ।
5. কলাই নির্বাচন:
   • খরচ-সংবেদনশীল নন-সিগন্যাল পিন: টিন-প্লেটেড
   • সিগন্যাল পাথ/কম্পন পরিবেশ: সোনার ধাতুপট্টাবৃত (AU বেধের প্রয়োজনীয়তা নিশ্চিত করুন)
6. অপারেটিং এনভায়রনমেন্ট: যদি অবিচ্ছিন্ন >85 ℃ অধীনে কাজ করে, PA6T হাউজিং সংস্করণ নির্বাচন করুন।
7. PCB লেআউটের আগে লাইব্রেরি আমদানির জন্য আমাদের ডেটাশিট এবং PCB পদচিহ্ন ডাউনলোড করুন।
