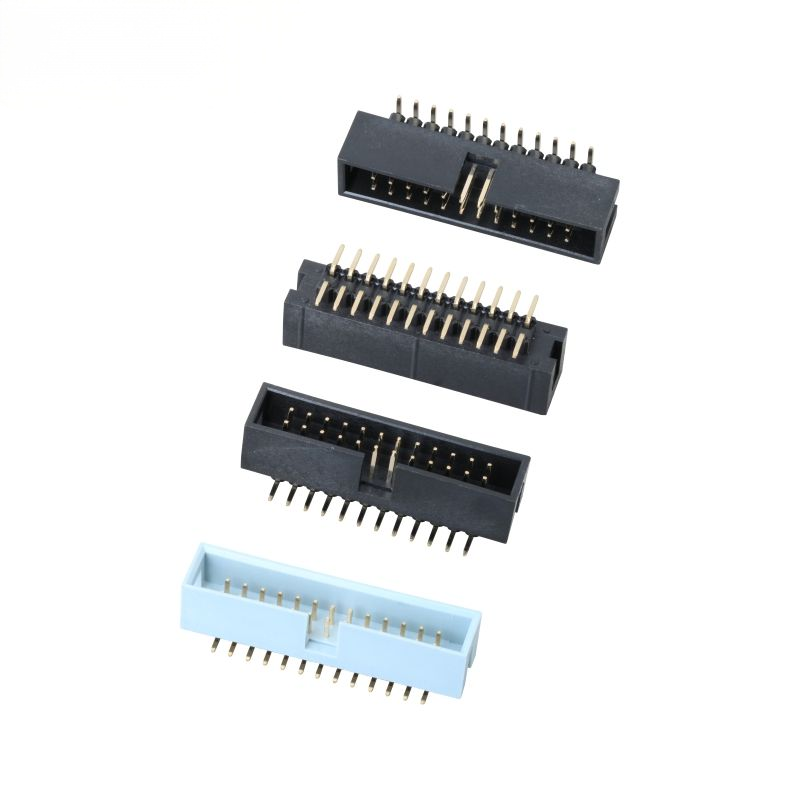

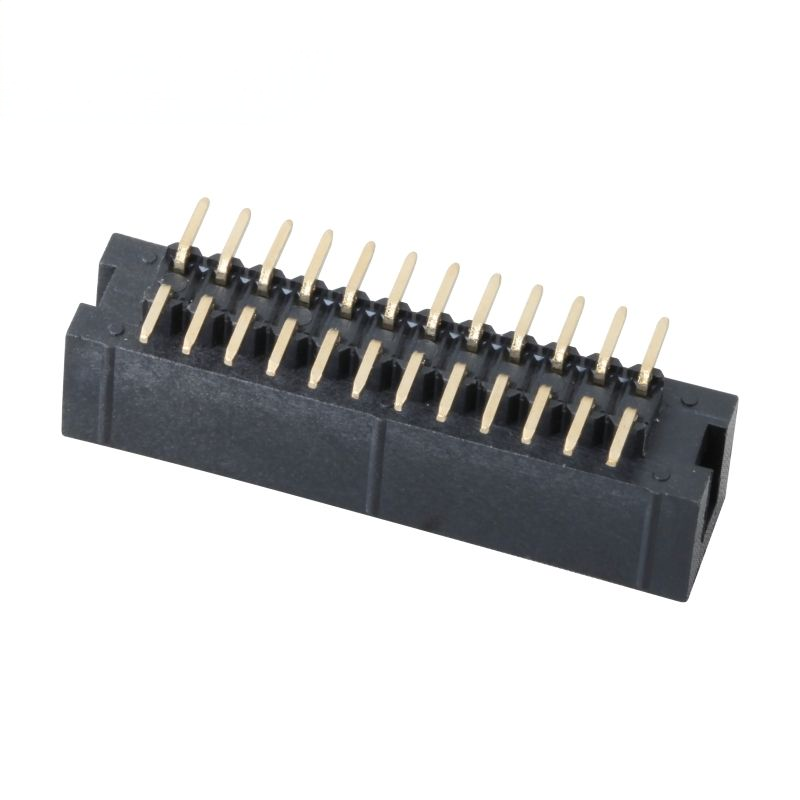

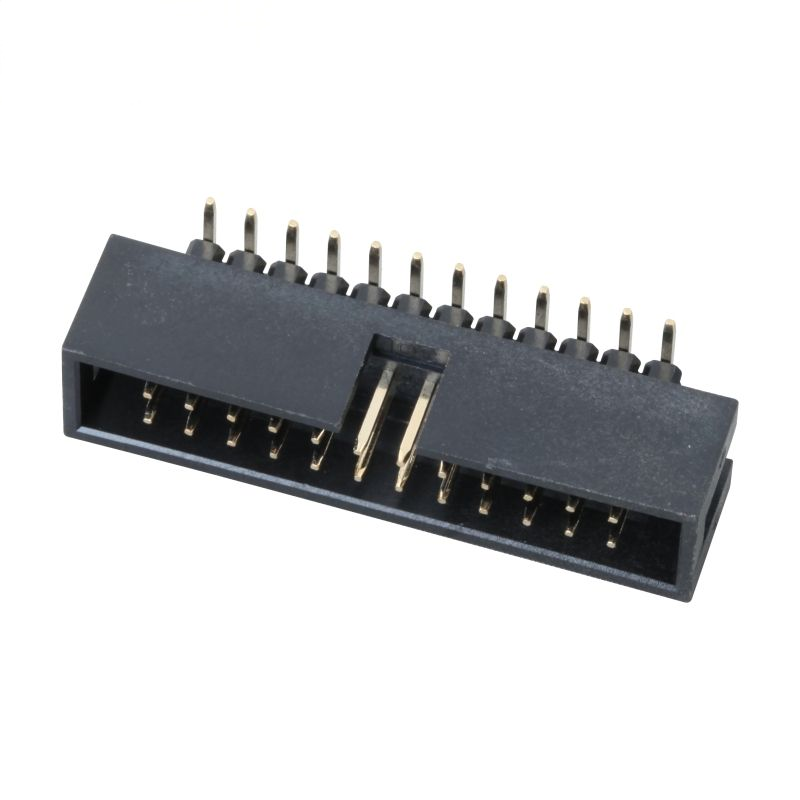

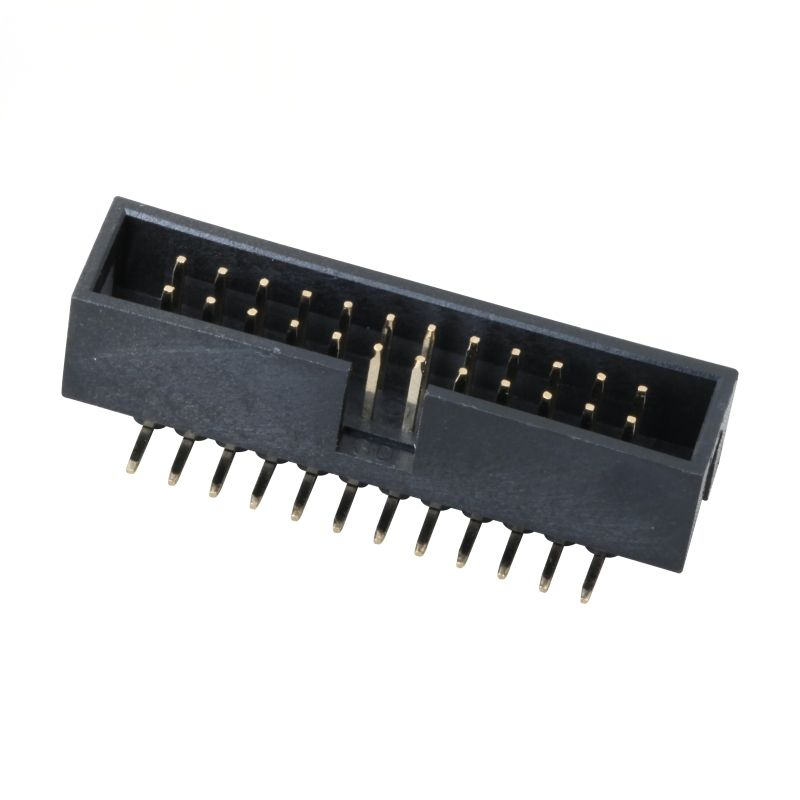

2.54-2xnPLB-H=8.8-SMT=10.5-SS বক্স হেডার 2.54mm 3.0AMP ইলেকট্রনিক উপাদান

হাইলাইট

• 2.54 মিমি স্ট্যান্ডার্ড পিচ ডুয়াল-রো SMT আবৃত বক্স হেডার, সামগ্রিক উচ্চতা H=8.8 মিমি, মোট PCB প্রোফাইল 10.5 মিমি, স্টেইনলেস স্টীল শক্তিশালীকরণ কাঠামো (এসএস) বিরোধী বিকৃতি জন্য
• 3.0 একটি পিন প্রতি অবিচ্ছিন্ন রেটিং, 0.64 মিমি বর্গাকার ব্রোঞ্জ যোগাযোগ, সিগন্যাল-সমালোচনামূলক বা খরচ-সংবেদনশীল PCBA জন্য ঐচ্ছিক স্বর্ণ / টিন-ওভার-নিকেল plating
• পোলারাইজড শোভন হাউজিং বিপরীত জোড়া প্রতিরোধ করে; উচ্চ-ভলিউম এসএমটি রিফ্লো সমাবেশের জন্য অপ্টিমাইজড পিক-এন্ড-প্লেস ফুটপ্রিন্ট
• UL94V-0 উচ্চ-তাপমাত্রা PA6T বিচ্ছিন্নকারী, RoHS-REACH সম্মত, তারের-টু-বোর্ড / বোর্ড-টু-বোর্ড আন্তঃসংযোগের জন্য পিন গণনা কনফিগারযোগ্য 6P-64P

পণ্যের বর্ণনা

সাধারণ যান্ত্রিক পরামিতি

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

1. স্টেইনলেস স্টীল শক্তিশালী শোভন শেল সমাবেশ এবং ক্ষেত্র কম্পন সময় ঘর বিকৃতি প্রতিরোধ করে
2. এসএমটি সারফেস-মাউন্ট টার্মিনেশন, টেপ-এন্ড-রোল অটো-প্লেসমেন্টের জন্য উপযুক্ত; পিসিবি-তে কোন থ্রু-হোল ড্রিলিংয়ের প্রয়োজন নেই
3. বিল্ট-ইন পোলারাইজেশন কী বিপরীত সন্নিবেশ ঝুঁকি নির্মূল, mis-matching দ্বারা সৃষ্ট সার্কিট ক্ষতি এড়ানো
4. 0.64 মিমি বর্গাকার ব্রোঞ্জের যোগাযোগগুলি স্থিতিশীল যোগাযোগের শক্তি সরবরাহ করে; একাধিক প্লাটিং বিকল্প (ফ্ল্যাশ সোনার, 3 μ ′′ সোনার, টিন-নিকেল) উপলব্ধ
5. উচ্চ-তাপমাত্রা PA6T UL94V-0 বিচ্ছিন্নকারী সীসা-মুক্ত রিফ্লো তাপ চাপ সহ্য করে
6. মডুলার পিন-সংখ্যা পরিসীমাঃ 6P ~ 64P ডুয়াল-রো, সমর্থন OEM পিন-সংখ্যা কাস্টমাইজেশন
7. শিল্প ও চিকিৎসা প্রকল্পের জন্য উপলব্ধ RoHS এবং REACH- সম্মতিযুক্ত, নিম্ন-হ্যালোজেন বিকল্প

পণ্য সুবিধা

1. এস এস স্টেইনলেস স্টীল শক্তিশালীকরণ: সাধারণ প্লাস্টিকের বাক্সের শিরোনামের তুলনায়, কম্পন-প্রবণ শিল্প ডিভাইসের জন্য অ্যান্টি-ট্রিক্স এবং অ্যান্টি-শক পারফরম্যান্স উন্নত হয়, পিক-এন্ড-প্লেসের সময় হাউজিং ফাটানোর ঝুঁকি হ্রাস করে।
2. মোট উচ্চতা ১০.৫ মিমি: অনেক পুরানো ২.৫৪ মিমি আইডিসি সিস্টেমের যান্ত্রিক স্বচ্ছতার প্রয়োজনীয়তা পূরণ করে; পিসিবি পুনরায় নকশা ছাড়াই মূলধারার বাজারের বাক্সের শিরোনামের জন্য ড্রপ-ইন প্রতিস্থাপন।
3. ভারসাম্যপূর্ণ বৈদ্যুতিক কর্মক্ষমতা: ৩ পিন প্রতি রেটিং সিগন্যাল এবং কম পাওয়ারের বিদ্যুৎ লাইন উভয়ের জন্য প্রযোজ্য;নমনীয় প্লাটিং নির্বাচনগুলি উচ্চ-নির্ভরযোগ্যতার সংকেত সার্কিটের জন্য সোনার প্লাটিং সমর্থন করার সময় উচ্চ-গতির স্কেনার জন্য বিওএম ব্যয় হ্রাস করে.
4. এসএমটি-অপ্টিমাইজড জ্যামিতি: স্থিতিশীল সোল্ডার ফুটপ্রিন্ট ভর উত্পাদনে কবর পাথরের ঝুঁকি হ্রাস করে; টেপ-এন্ড-রোল প্যাকিং সরাসরি এসএমটি মেশিনগুলিকে খাওয়ায়, ম্যানুয়াল শ্রম ব্যয় হ্রাস করে।
5. দ্রুত নমুনা সহায়তা: ইঞ্জিনিয়ারিং ভ্যালিডেশনের জন্য স্বনির্ধারিত পিনের সংখ্যা এবং প্লাটিংয়ের বেধের নমুনা অল্প সময়ের মধ্যে নেওয়া যেতে পারে।

প্রয়োগ

• শিল্প নিয়ন্ত্রণ বোর্ড, পিএলসি পেরিফেরিয়াল মডিউল
• আইওটি গেটওয়ে, সেন্সর অধিগ্রহণ মডিউল
• চিকিৎসা সহায়ক ইলেকট্রনিক সরঞ্জাম
• স্মার্ট হোম কন্ট্রোল মেইনবোর্ড
• পরীক্ষা ও পরিমাপ যন্ত্র PCBA
• যোগাযোগ টার্মিনালের অভ্যন্তরীণ তার-বোর্ড আন্তঃসংযোগ
• অটোমেশন সরঞ্জাম সংকেত সংযোগ

কাস্টমাইজেশন অপশন

1. প্রয়োজনীয় পিনের সংখ্যা নিশ্চিত করুনঃ দ্বি-সারি, 6P-64P থেকে মোট পিন; অনুসন্ধান করার সময় সঠিক পিন নম্বর উল্লেখ করুন।
2. প্লাটিং নির্বাচনঃ
   • টিন-নিকেলঃ খরচ-অনুকূলিত, সাধারণ-উদ্দেশ্যযুক্ত সিগন্যাল সার্কিট, স্বাভাবিক আর্দ্রতার পরিবেশ
   • 3 μ ′′ সোনার তুলনায় নিকেলঃ কম্পন, উচ্চ তাপমাত্রা বা দীর্ঘ সেবা জীবন অবস্থার জন্য পছন্দসই
3. যান্ত্রিক চেকঃ আপনার ঘরের ভিতরে 10.5 মিমি মোট উচ্চতা ক্লিয়ারেন্স যাচাই করুন; নিশ্চিত করুন যে সঙ্গিনীটি স্ট্যান্ডার্ড 2.54 মিমি আইডিসি রিবন ক্যাবল সকেট।
4. সমাবেশঃ অটো-এসএমটির জন্য টেপ অ্যান্ড রিল নির্বাচন করুন; ছোট-লট প্রোটোটাইপের জন্য ট্রে / টিউব।
5. বিশেষ প্রয়োজনীয়তাঃ কম-হ্যালোজেন বা মেডিকেল-গ্রেড উপাদান প্রয়োজন হলে আমাদের জানান।
