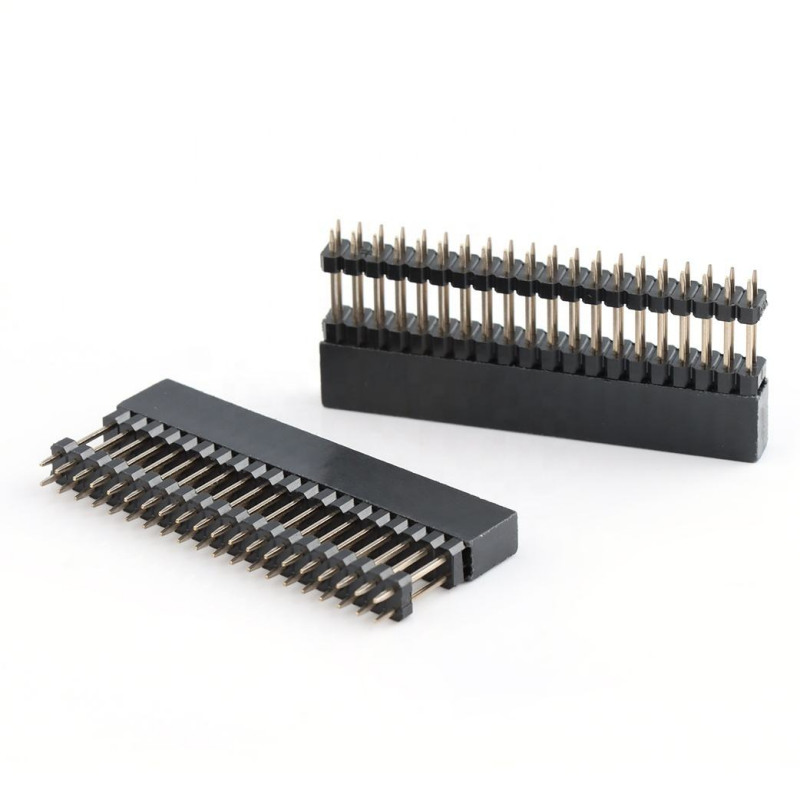

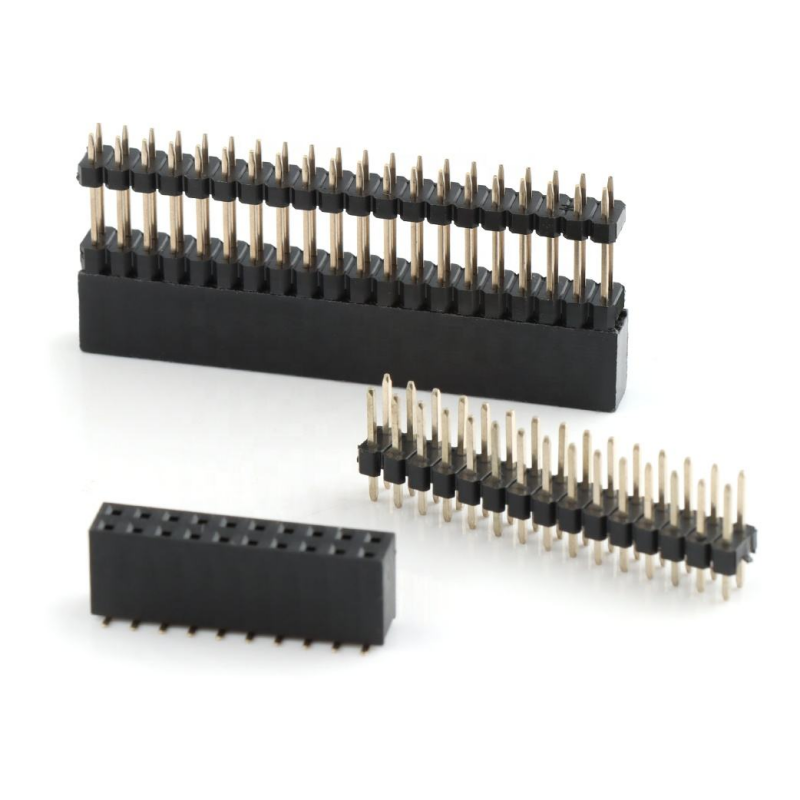

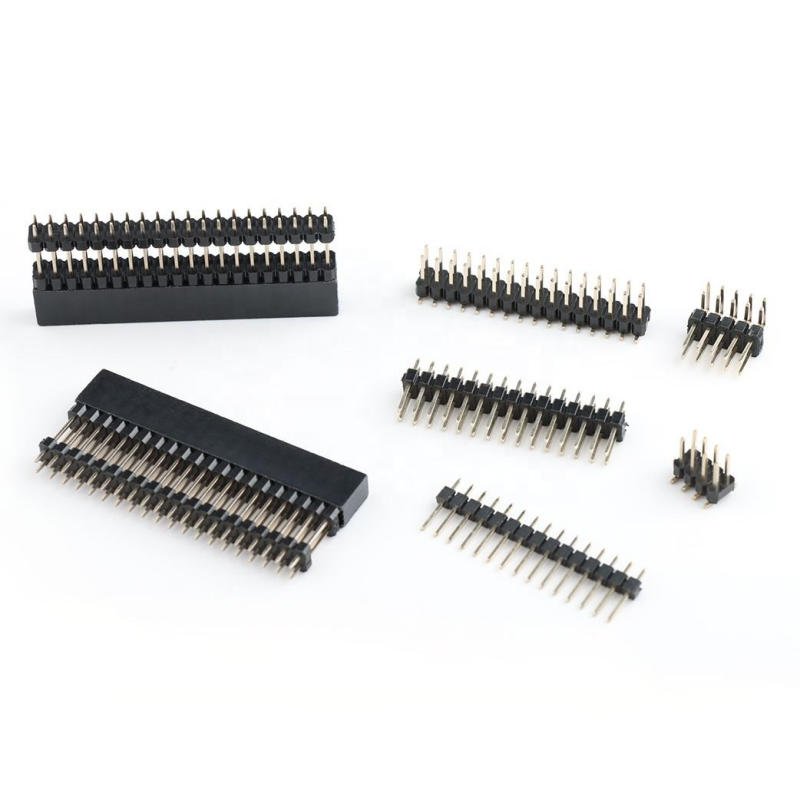

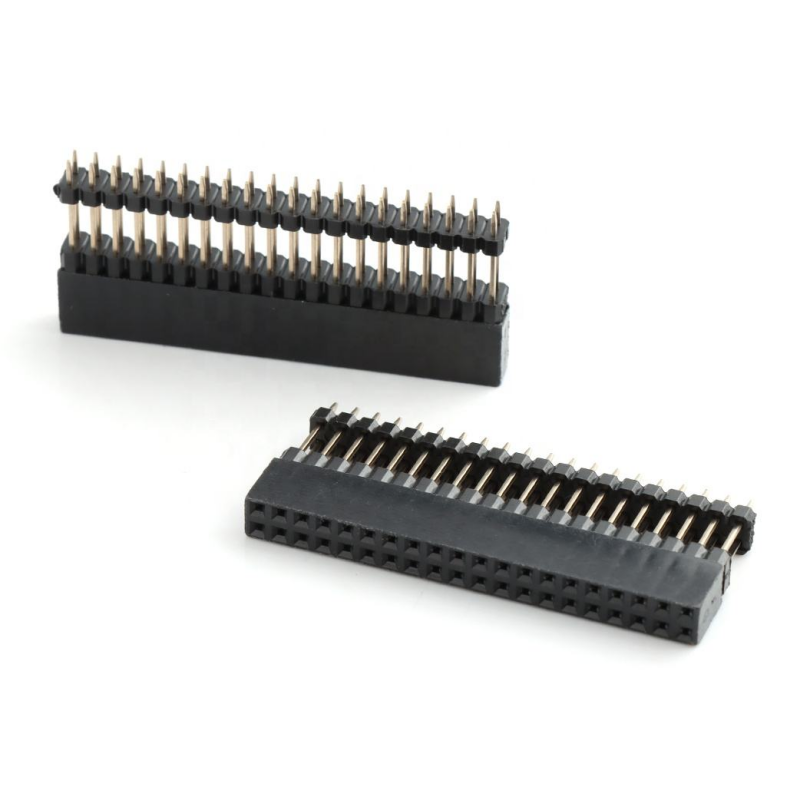

ডাবল রিং 2.54 মিমি পিচ পিন হেডার সংযোগকারী উচ্চতর 220 পিন সোজা স্ট্যাকিং হেডার 0.1 ইঞ্চি পিন মহিলা হেডার

হাইলাইট

• উচ্চতর স্ট্যাকিং বডি, উপাদান-বোর্ড স্ট্যাকিং বিন্যাসের জন্য অতিরিক্ত উল্লম্ব স্বচ্ছতা
• স্ট্যান্ডার্ড 2.54 মিমি (0.1 ") পিচ ডুয়াল-রো 2 × 20 পি, মূলধারার 0.1-ইঞ্চি পুরুষ পিন হেডারগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ
• থ্রু-হোল সোজা উল্লম্ব নকশা, পুনরাবৃত্তি প্লাগ-আউট জন্য শক্তিশালী যান্ত্রিক ধারণ
• UL94-V-0 ফ্লেম-রিটার্ডেন্ট আইসোলেটর, RoHS- সম্মত, টিন / নির্বাচনী গোল্ডিং বিকল্পগুলি সমর্থন করে
• শিল্প ও প্রোটোটাইপিং প্রকল্পের জন্য কাস্টমাইজযোগ্য স্ট্যাকিং উচ্চতা, পিন দৈর্ঘ্য এবং প্লাটিং বেধ

পিন হেডারগুলি একটি সার্কিট বোর্ডে সোল্ডারযুক্ত শক্ত ধাতব সংযোগকারী এবং একটি মহিলা সকেট থেকে সংযোগ গ্রহণের জন্য স্টিক আপ। যখন পিন হেডারগুলি (যা প্রায়শই পিএইচ বা হেডার বলা হয়) সংজ্ঞা অনুসারে পুরুষ হয়,মহিলা সমতুল্যগুলিও বেশ সাধারণ, এবং আমরা তাদের মহিলা শিরোনাম (এফএইচ) বা শিরোনাম সংযোগকারী হিসাবে উল্লেখ করি।
পিচ:1.27 মিমি/2.0 মিমি/2.54 মিমি
উপাদানঃ আইসোলেটর উপাদানঃ PA6T/PBT
যোগাযোগ উপাদানঃ ব্রাস/ফসফর ব্রোঞ্জ
আকৃতিঃ বাঁকা/সোজা
পিনঃ ২-৪০ পিন

পণ্যের বর্ণনা

সাধারণ যান্ত্রিক পরামিতি

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

1. ডাবল-রো 2 × 20 পি (40 পরিচিতি), 2.54 মিমি / 0.1 ইঞ্চি স্ট্যান্ডার্ড পিচ, অফ-দ্য শেল্ফ 0.1 ′′ পুরুষ পিন হেডারগুলির সাথে ইন্টারঅপারেবল
2. উচ্চতর আইসোলেটর হাউজিং, স্ট্যাকড পিসিবিগুলির মধ্যে উপাদান সংঘর্ষ এড়াতে স্ট্যাকিং ক্লিয়ারেন্স বৃদ্ধি
3. সোজা উল্লম্ব ছিদ্র নির্মাণ; তরঙ্গ লোডিংয়ের সময় স্থিতিশীল অবস্থান
4. স্প্রিং-লোডযুক্ত মহিলা যোগাযোগ সকেট, বিরামবিহীন সংযোগ রোধ করার জন্য ধ্রুবক আটকান শক্তি
5. কালো PA6T / PBT হাউজিং, UL94-V-0 অগ্নি প্রতিরোধের, বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা
6. একাধিক লেপ বিকল্পঃ বিভিন্ন চক্র-জীবন প্রয়োজনীয়তা জন্য নিকেল বেস উপর খাঁটি টিন, নির্বাচনী স্বর্ণ ফ্ল্যাশ
7. RoHS & REACH সম্মতি, OEM মাত্রা সমন্বয় জন্য উপলব্ধ (পিন দৈর্ঘ্য, stacking উচ্চতা, পিন সংখ্যা)

পণ্য সুবিধা

1. উচ্চতর স্ট্যাকিং সুবিধা: উচ্চ উপাদানগুলি ওভারল্যাপিং পিসিবিগুলিতে মাউন্ট করা হলে হস্তক্ষেপের সমস্যা সমাধান করে; পিসিবি লেআউট পরিবর্তন করার দরকার নেই। সাধারণ নিম্ন-প্রোফাইল মহিলা হেডারগুলির থেকে পৃথক।
2. বিনিময়যোগ্যতা: কঠোর ২.৫৪ মিমি পিচ মাত্রা সহনশীলতা, সরাসরি প্রধান বিক্রেতাদের সাধারণ ০.১ ইঞ্চি পুরুষ পিন হেডারগুলির সাথে মিলিত হয়।
3. যান্ত্রিক নির্ভরযোগ্যতা: থ্রু-হোল সোল্ডারিং এসএমটি হেডারের তুলনায় অনেক বেশি শক্তিশালী টান-আউট প্রতিরোধের সরবরাহ করে, শক এবং কম্পনের অধীনে ডিভাইসগুলির জন্য উপযুক্ত।
4. খরচ-নমনীয় প্লাটিং সমাধান: কেবলমাত্র যোগাযোগের জোড়ের অঞ্চলে নির্বাচনী সোনা ব্যবহারের সময়কাল এবং BOM খরচকে ভারসাম্যপূর্ণ করে তোলে, পুরো পৃষ্ঠের ব্যয়বহুল সোনার প্লাটিংয়ের পরিবর্তে।
5. ইঞ্জিনিয়ারিংয়ের নমনীয়তা: দ্রুত প্রকল্প অভিযোজন জন্য পিন লেজ দৈর্ঘ্য, এবং পিন সংখ্যা উপর স্ট্যাকিং উচ্চতা পরিবর্তন সমর্থন।

প্রয়োগ

• এমবেডেড কন্ট্রোল বোর্ড এবং শিল্প নিয়ন্ত্রণ মডিউল
• আইওটি গেটওয়ে, সেন্সর সংগ্রহ ইউনিট
• এক-বোর্ড কম্পিউটার এক্সপেনশন শিল্ড, প্রোটোটাইপ ডেভেলপমেন্ট প্ল্যাটফর্ম
• অটোমেশন সরঞ্জাম, পরীক্ষা ও পরিমাপ যন্ত্রপাতি
• ভোক্তা ইলেকট্রনিক্স, পাওয়ার সাপ্লাই স্ট্যাকিং মডিউল
• চিকিৎসা সহায়ক সরঞ্জাম, যোগাযোগের পেরিফেরিয়াল বোর্ড

কাস্টমাইজেশন অপশন

1. বিচ্ছেদ অংশ নিশ্চিত করুনঃ 2.54 মিমি পিচটি ডাবল-রো পুরুষ পিন হেডারের সাথে মিলতে হবে; পিনের বর্গক্ষেত্রের আকার এবং বিচ্ছেদ গভীরতা যাচাই করুন।
2. স্ট্যাক উচ্চতা পরিকল্পনাঃ নিম্ন পিসিবি উপর সর্বোচ্চ উপাদান পরিমাপ, শারীরিক সংঘর্ষ প্রতিরোধ করার জন্য পর্যাপ্ত উচ্চতা হাউজিং নির্বাচন করুন।
3. মাউন্টিংঃ এটি হ'ল থ্রু-হোল টাইপ; পিসিবি ফুটপ্রিন্টটি হোল-হোল প্যাডের বিন্যাসের সাথে মেলে তা নিশ্চিত করুন। কেবলমাত্র এসএমটি-ম্যাসেজিং লাইনের জন্য ব্যবহার করবেন না।
4. লেপ পছন্দঃ কম-প্যাটিং-চক্র স্ট্যাটিক সংযোগের জন্য টিন লেপ; ঘন ঘন প্লাগ-ইন বা আর্দ্র শিল্প পরিবেশের জন্য নির্বাচনী স্বর্ণ।
5. বর্তমানের হ্রাসঃ উচ্চ-ঘনত্বের মাল্টি-সিগন্যাল এবং পাওয়ার মিশ্রিত অ্যাপ্লিকেশনের অধীনে পিন প্রতি বর্তমান হ্রাস করুন।
6. কাস্টম অনুরোধঃ যদি স্ট্যান্ডার্ড 2 × 20 মাপসই না হয়, আমরা কাটা বা অন্যান্য পিন-সংখ্যা বৈকল্পিক ছাঁচ করতে পারেন।
