২.০মিমি পিচ ফিমেল পিন হেডার SMT ২*৯পিন ডাবল রো পিন হেডার কানেক্টর

হাইলাইট

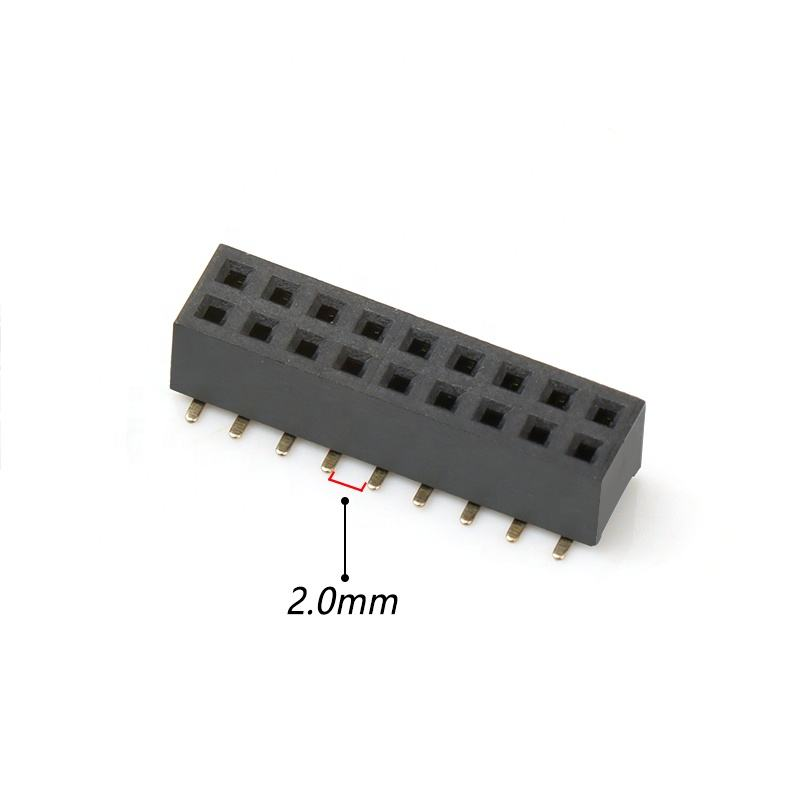

• ২.০মিমি পিচ, ডুয়াল-রো ২×৯পিন SMT সারফেস-মাউন্ট ডিজাইন, ২.৫৪মিমি প্রতিরূপের তুলনায় পিসিবি ফুটপ্রিন্ট বাঁচায়
• হাই-টেম্প PA6T হাউজিং, স্ট্যান্ডার্ড রিফ্লো সোল্ডারিং অ্যাসেম্বলি লাইনের সাথে সামঞ্জস্যপূর্ণ

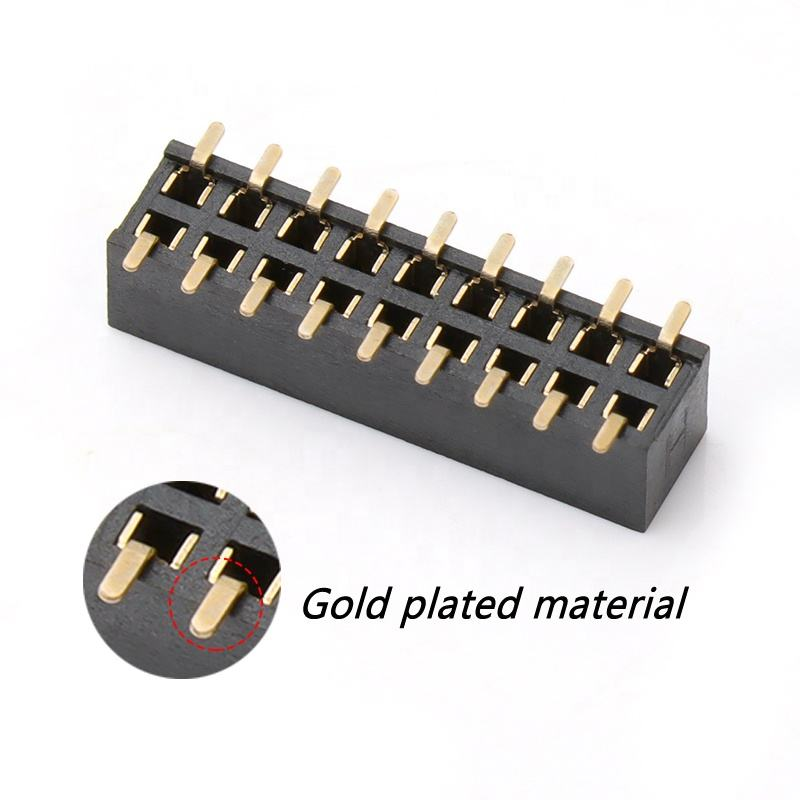

• ফসফর-ব্রোঞ্জ কন্টাক্ট, ঐচ্ছিক গোল্ড-ফ্ল্যাশ প্লেটিং, স্থিতিশীল সিগন্যাল ও কম কন্টাক্ট রেজিস্ট্যান্স
• স্ট্যান্ডার্ড ফুটপ্রিন্ট, মূলধারার শিল্প সমতুল্যগুলির জন্য ড্রপ-ইন প্রতিস্থাপন
• RoHS ও REACH অনুবর্তী; উচ্চ-আয়তনের SMT গণ উৎপাদনের জন্য ট্রে প্যাকেজিং

পিন হেডার হল শক্ত ধাতব সংযোগকারী যা একটি সার্কিট বোর্ডে সোল্ডার করা হয় এবং একটি ফিমেল সকেট থেকে সংযোগ গ্রহণ করার জন্য উপরে উঠে থাকে। যদিও পিন হেডার (প্রায়শই PH, বা হেডার বলা হয়) সংজ্ঞানুসারে পুরুষ, ফিমেল সমতুল্যও বেশ সাধারণ, এবং আমরা সেগুলিকে ফিমেল হেডার (FH) বা হেডার কানেক্টর হিসাবে উল্লেখ করি।
পিচ:১.২৭মিমি/২.০মিমি/২.৫৪মিমি
উপাদান: ইনসুলেটর উপাদান: PA6T/PBT
কন্টাক্ট উপাদান: ব্রাস/ফসফর ব্রোঞ্জ
আকৃতি: বাঁকা/সোজা
পিন:২-৪০পিন
উচ্চতা:৮.৫ মিমি/৯.৫ মিমি/১০.৫ মিমি/১১.৫ মিমি

পণ্যের বিবরণ

সাধারণ যান্ত্রিক প্যারামিটার

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

1. ডুয়াল-রো ২×৯পিন কনফিগারেশন, মাল্টি-চ্যানেল সিগন্যাল ট্রান্সমিশনের জন্য মোট ১৮টি কন্টাক্ট পজিশন
2. SMT সারফেস-মাউন্ট প্রোফাইল, স্বয়ংক্রিয় রিফ্লো অ্যাসেম্বলির সাথে মানানসই; কোন PTH ড্রিলিংয়ের প্রয়োজন নেই
3. উচ্চ-তাপমাত্রার UL94V-০ PA6T ইনসুলেটর, রিফ্লো প্রক্রিয়ার সময় তাপীয় বিকৃতি প্রতিরোধ করে
4. ফসফর-ব্রোঞ্জ কন্টাক্ট টার্মিনালগুলি বারবার মেটিং সাইকেলের জন্য ভাল স্প্রিং পারফরম্যান্স সরবরাহ করে
5. নমনীয় প্লেটিং বিকল্প: খরচ এবং ক্ষয় প্রতিরোধের ভারসাম্য বজায় রাখার জন্য নিকেলের উপর গোল্ড ফ্ল্যাশ/টিন
6. স্ট্যান্ডার্ড পিসিবি ল্যান্ড প্যাটার্ন, Altium, KiCad, Cadence এর জন্য সহজ লাইব্রেরি আমদানি
7. কালো হাউজিং রঙ; উচ্চ-গতির SMT পিক-এন্ড-প্লেস উৎপাদনের জন্য ট্রে প্যাকিং
8. RoHS এবং REACH মেনে চলে বিশ্বব্যাপী বাজার অ্যাক্সেসের জন্য

পণ্যের সুবিধা

1. স্থান-সংরক্ষণ লেআউট: ২.০মিমি পিচ ঐতিহ্যবাহী ২.৫৪মিমি হেডারের তুলনায় পিসিবি দখলকৃত এলাকা হ্রাস করে, কমপ্যাক্ট এমবেডেড হার্ডওয়্যারের জন্য আদর্শ।
2. গণ-উৎপাদন বান্ধব: SMT ট্রে-প্যাকড ডিজাইন পিক-এন্ড-প্লেস মেশিনগুলির সাথে নির্বিঘ্নে কাজ করে, অ্যাসেম্বলি শ্রম খরচ কমায়।
3. নির্ভরযোগ্য কন্টাক্ট পারফরম্যান্স: ফসফর-ব্রোঞ্জ টার্মিনালগুলি বারবার প্লাগ-ইন করার পরে স্থিতিশীল স্প্রিং ফোর্স বজায় রাখে, বিরতিহীন সিগন্যাল ত্রুটি এড়িয়ে চলে।
4. ইঞ্জিনিয়ারিং সুবিধা: স্ট্যান্ডার্ড ফুটপ্রিন্ট, ব্যবহারের জন্য প্রস্তুত পিসিবি লাইব্রেরি, হার্ডওয়্যার বৈধতা চক্রকে ছোট করে।
5. খরচ-নমনীয় প্লেটিং: সাধারণ সিগন্যাল অ্যাপ্লিকেশনের জন্য টিন প্লেটিং নির্বাচন করুন; উচ্চ-কম্পন / উচ্চ-আর্দ্রতা কাজের পরিবেশের জন্য গোল্ড প্লেটিং।
6. আন্তঃপরিবর্তনযোগ্যতা: মূলধারার বাজার সমতুল্য অংশগুলির সাথে পিন-টু-পিন সামঞ্জস্যপূর্ণ, পুনরায় ডিজাইন ছাড়াই BOM প্রতিস্থাপন সমর্থন করে।

অ্যাপ্লিকেশন

• এমবেডেড কন্ট্রোল বোর্ড ও IoT গেটওয়ে মডিউল
• শিল্প সেন্সর ও ডেটা অধিগ্রহণ হার্ডওয়্যার
• মেডিকেল সহায়ক নিয়ন্ত্রণ সরঞ্জাম
• স্মার্ট হোম কন্ট্রোলার পিসিবিএ
• এলসিডি / ডিসপ্লে পেরিফেরাল ইন্টারফেস বোর্ড
• পরীক্ষা ও পরিমাপ যন্ত্রের অভ্যন্তরীণ সংযোগ
• অটোমোটিভ ইন্টেরিয়র নন-সেফটি ইলেকট্রনিক অ্যাসেম্বলি

কাস্টমাইজেশন বিকল্প

1. পিচ নিশ্চিত করুন: কঠোরভাবে ২.০মিমি মেটিং মেল হেডার নির্বাচন করুন; ২.৫৪মিমি পিচের সাথে মেশানো হলে অ্যাসেম্বলি ক্ষতি হবে।
2. মাউন্টিং টাইপ: আপনার প্রকল্পের জন্য সম্পূর্ণ SMT প্রক্রিয়াকরণ প্রয়োজন হলে এই SMT সংস্করণটি বেছে নিন; ম্যানুয়াল ওয়েল্ডিং প্রধান হলে থ্রু-হোল টাইপ নির্বাচন করুন।
3. প্লেটিং নির্বাচন:
   • টিন-নিকেল: অভ্যন্তরীণ স্বাভাবিক-আর্দ্রতা সিগন্যাল সার্কিটের জন্য, সাশ্রয়ী।
   • গোল্ড ফ্ল্যাশ প্লেটিং: বহিরঙ্গন, কম্পন-নিবিড় বা উচ্চ-আর্দ্রতা কাজের পরিস্থিতির জন্য।
4. তাপীয় অনুস্মারক: পিসিবি প্যাড ডিজাইন আমাদের প্রস্তাবিত ল্যান্ড প্যাটার্ন অনুসরণ করবে; রিফ্লো করার সময় প্যাড শর্ট-সার্কিট এড়িয়ে চলুন।
5. কারেন্ট সীমা: প্রতিটি পিন সর্বোচ্চ ২ অ্যাম্পিয়ার; রেট করা প্যারামিটারের বাইরে ভারী-পাওয়ার সাপ্লাই লুপের জন্য ব্যবহার করবেন না।
6. মেটিং চেক: মোট ১৮-পিন (২×৯) প্রয়োজনীয়তা যাচাই করুন; আপনার যদি অন্য পিন সংখ্যা প্রয়োজন হয় তবে কাস্টমাইজেশনের জন্য আমাদের সাথে যোগাযোগ করুন।
