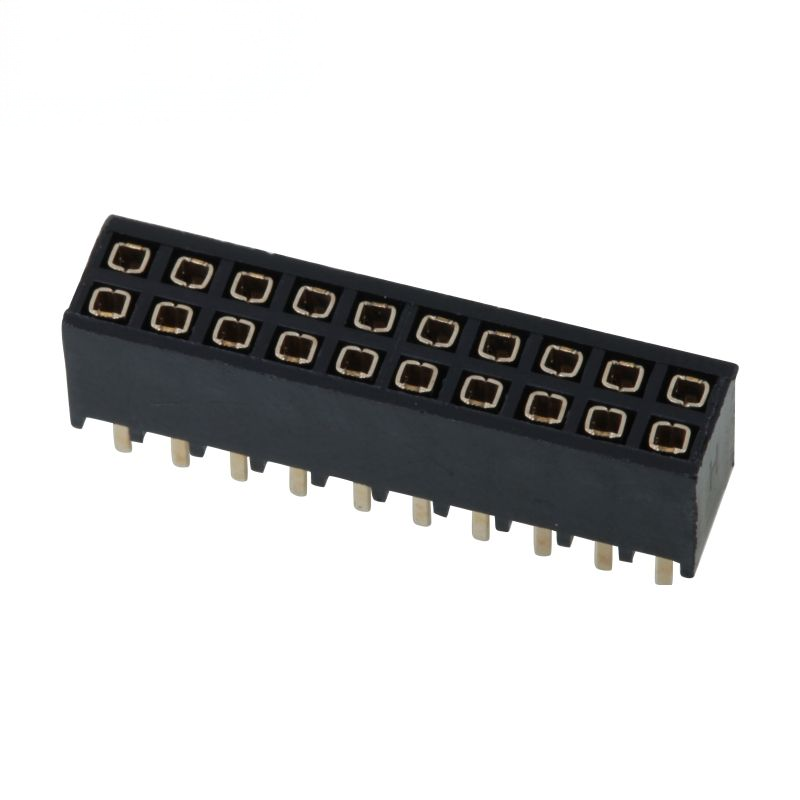

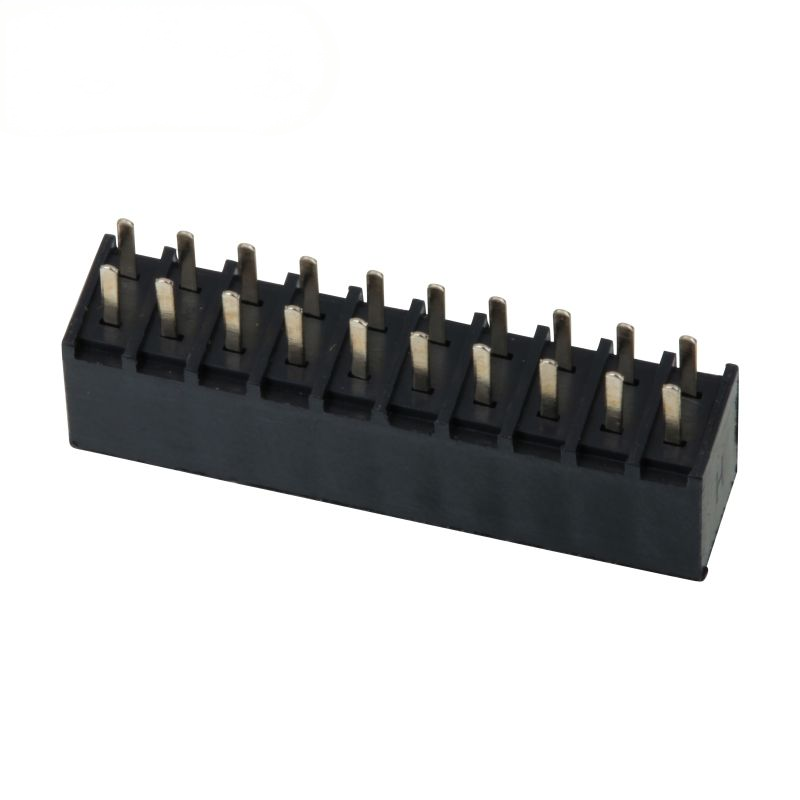

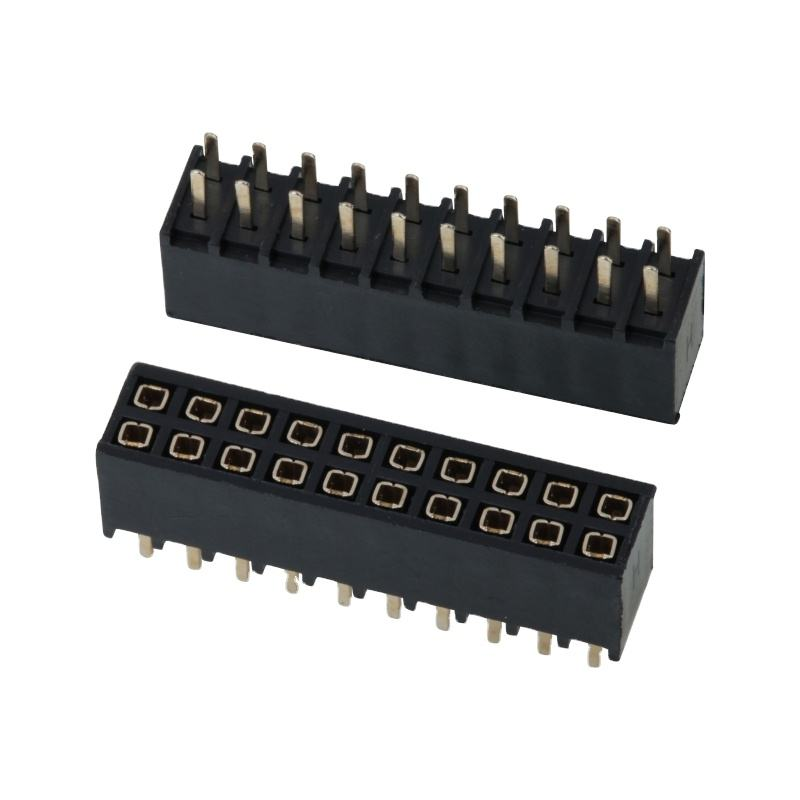

ডিপ ফিমেল হেডার ২.৫৪ মিমি পিচ ডাবল রো ফিমেল স্ট্রেইট হেডার সকেট পিন স্ট্রিপ কানেক্টর

ডিআইপি মহিলা হেডার ২.৫৪ মিমি পিচ ডাবল সারি মহিলা সোজা হেডার সকেট পিন স্ট্রিপ সংযোগকারী

হাইলাইট

• ইন্ডাস্ট্রি-স্ট্যান্ডার্ড ২.৫৪ মিমি (০.১০০") পিচ ডাবল-রোড ডিআইপি থ্রু-হোল মহিলা হেডার, স্ট্যান্ডার্ড ২.৫৪ মিমি পুরুষ পিন হেডারগুলির সাথে সম্পূর্ণ ইন্টারঅপারিবিলিটি
• ফসফর-ব্রোঞ্জ যোগাযোগ টার্মিনাল, বিকল্প স্বর্ণ / টিন plating, কম্পন অধীনে স্থিতিশীল যোগাযোগ & ঘন ঘন জমাকরণ
• UL94-V0 উচ্চ-তাপমাত্রা PBT হাউজিং, ওয়েভ-সোল্ডারিং এবং ম্যানুয়াল রিওয়ার্ক প্রসেসগুলির সাথে সামঞ্জস্যপূর্ণ
• বিস্তৃত পিন-সংখ্যা পরিসীমা 2×2P- 2×40P, OEM প্রকল্পের জন্য উপলব্ধ কাস্টম পিন-tail / insulator উচ্চতা
• RoHS এবং REACH-এর সাথে সামঞ্জস্যপূর্ণ, ব্যয়-কার্যকর বোর্ড-টু-বোর্ড স্ট্যাকিং & প্রোটোটাইপিং ইন্টারকানেক্ট সলিউশন

পণ্যের বর্ণনা

সাধারণ যান্ত্রিক পরামিতি

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

1. ডাবল-রোড সোজা উল্লম্ব ডিআইপি থ্রু-হোল মাউন্ট, শক এবং কম্পন বিরুদ্ধে শক্তিশালী পিসিবি যান্ত্রিক নোঙ্গর
2. স্ট্যান্ডার্ড ২.৫৪ মিমি পিচ, মূলধারার ২.৫৪ মিমি পুরুষ হেডার ফুটপ্রিন্ট এবং অফ-দ্য-শেল্ফ উপাদানগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ
3. ফসফর-ব্রোঞ্জ স্প্রিংস যোগাযোগগুলি সমন্বয় চক্রগুলিতে ধ্রুবক যোগাযোগ শক্তি বজায় রাখে, যোগাযোগের শিথিলতার প্রতিরোধ করে
4. কালো পিবিটি বিচ্ছিন্নকারী UL94-V0 অগ্নি retardant, বিকৃতি ছাড়া তরঙ্গ-লয়দান তাপ চাপ প্রতিরোধ
5. নমনীয় লেপ বিকল্পঃ সাধারণ ব্যবহারের জন্য টিন-লেপ; নিকেল-অন্ডার-গোল্ড লেপ কঠোর পরিবেশে অ্যান্টি-অক্সিডেশন কর্মক্ষমতা জন্য
6. পিন-সংখ্যা কভারেজঃ 2×2P থেকে 2×40P পর্যন্ত; কাস্টম পিন-tail দৈর্ঘ্য এবং হাউজিং উচ্চতা সমর্থিত
7. RoHS/REACH-এর সাথে সামঞ্জস্যপূর্ণ, উচ্চ-ভলিউম সমাবেশের জন্য বাল্ক ব্যাগ বা বাক্স প্যাকিংয়ে সরবরাহ করা হয়

পণ্য সুবিধা

1. শক্তিশালী পিসিবি ধরে রাখা: ডিআইপি থ্রু-হোল সোল্ডারিং কম্পন-প্রবণ সরঞ্জামগুলির জন্য এসএমটি হেডারের তুলনায় অনেক ভাল যান্ত্রিক স্থিতিশীলতা সরবরাহ করে, সংযোগকারীগুলি পিসিবি থেকে উত্তোলন রোধ করে।
2. পূর্ণ বাস্তুতন্ত্রের সামঞ্জস্যতা: ২.৫৪ মিমি ইন্ডাস্ট্রি স্ট্যান্ডার্ড পিচ উপাদান সরবরাহের ঝুঁকি হ্রাস করে; মূলধারার বাজারের সমতুল্যগুলির জন্য ড্রপ-ইন প্রতিস্থাপন।
3. ডাবল-রো উচ্চ-ঘনত্বের বিন্যাস: ডাবল-রো ডিজাইন কম পিসিবি পদচিহ্নের মধ্যে আরও সিগন্যাল চ্যানেল প্যাক করে, একক-রো সমাধানগুলির তুলনায়, বোর্ডের স্থান সাশ্রয় করে।
4. ডাবল-গ্রেড প্লাটিং সলিউশন: টিন-প্লেটেড ভেরিয়েন্ট বাণিজ্যিক-গ্রেড পণ্যগুলির জন্য BOM খরচ নিয়ন্ত্রণ করে; স্বর্ণ-প্লেটেড বিকল্পটি বহিরঙ্গন / উচ্চ আর্দ্রতা দীর্ঘ-জীবন ডিভাইসের জন্য অক্সিডেশন হ্রাস করে।
5. দ্রুত প্রকল্প পুনরাবৃত্তি: দ্রুত প্রোটোটাইপিংয়ের জন্য অফ-দ্য-শেল্ফ স্ট্যান্ডার্ড পিন গণনা; OEM ভর উত্পাদনের জন্য কাস্টম আকার উপলব্ধ।
6. সমাবেশ-বন্ধুত্বপূর্ণ: আইসোলেটর তরঙ্গ-সোল্ডার তাপ বিকৃতি প্রতিরোধ করে, SMT / তরঙ্গ-সোল্ডার উত্পাদন লাইনগুলিতে কম সমাবেশ প্রত্যাখ্যান হার।

প্রয়োগ

• শিল্প নিয়ন্ত্রণ বোর্ড, পিএলসি পেরিফেরিয়াল মডিউল
• এমবেডেড সিস্টেম, এক-বোর্ড কম্পিউটার, ডেভেলপমেন্ট বোর্ড
• আইওটি সেন্সর গেটওয়ে, স্মার্ট হোম হার্ডওয়্যার
• পরীক্ষা ও পরিমাপের সরঞ্জাম
• রোবোটিক্স সহায়ক নিয়ন্ত্রণ মডিউল
• অটোমোবাইল অভ্যন্তরীণ সহায়ক ইলেকট্রনিক্স
• মেডিকেল নন-ক্রিটিক্যাল সিগন্যাল মডিউল
• ভোক্তা ইলেকট্রনিক্স, প্রোটোটাইপিং এবং DIY সরঞ্জাম

কাস্টমাইজেশন অপশন

1. পিন কনফিগারেশন নিশ্চিত করুন: মোট পিনের পরিমাণ (2 × এন) নির্ধারণ করুন, ডাবল-রো লেআউট; পুরুষ শিরোনামের পিচ এবং সারি স্পেসিংয়ের সাথে কঠোরভাবে 2.54 মিমিতে মিল নিশ্চিত করুন।
2. মাউন্ট চেক: শক্তিশালী যান্ত্রিক শক প্রতিরোধের প্রয়োজন হলে DIP সোজা সংস্করণ নির্বাচন করুন; ডান-কোণ বৈকল্পিক নির্বাচন করুন যদি পার্শ্ব-সমন্বয় প্রয়োজন হয়।
3. প্লাটিং নির্বাচন:
   • টিন প্লাটিংঃ অভ্যন্তরীণ বাণিজ্যিক সরঞ্জাম, স্বাভাবিক আর্দ্রতা পরিবেশ, খরচ-সংবেদনশীল প্রকল্প।
   • স্বর্ণের প্রলেপঃ বহিরঙ্গন, উচ্চ আর্দ্রতা, দীর্ঘ সেবা জীবন, ঘন ঘন প্লাগ-আউট দৃশ্যকল্প।
4. পিসিবি পদচিহ্নের বৈধতা: পিসিবি হোলের ব্যাসার্ধটি ডিআইপি পিনের মাত্রার সাথে মেলে তা নিশ্চিত করুন; আশেপাশের উপাদানগুলির সাথে যান্ত্রিক হস্তক্ষেপ এড়ানোর জন্য বিচ্ছিন্নকারী উচ্চতা পরীক্ষা করুন।
5. তাপীয় মিলন: যদি তরঙ্গ-লয় প্রক্রিয়া প্রয়োগ করা হয়, তাহলে নিশ্চিত করুন যে আইসোলেটর উপাদান লোডিং তাপমাত্রার প্রয়োজনীয়তা পূরণ করে।
6. কাস্টম প্রয়োজনীয়তা: অ-মানক পিন-টাল দৈর্ঘ্য, বিচ্ছিন্নকারী উচ্চতা বা বিশেষ পিন-সংখ্যা জন্য অঙ্কন জমা দিন।
