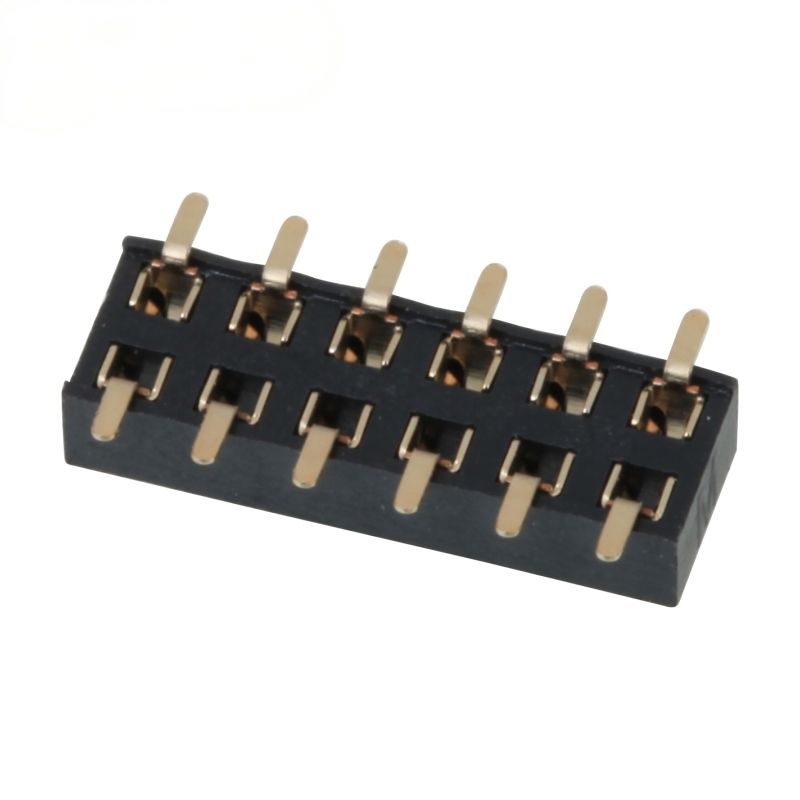

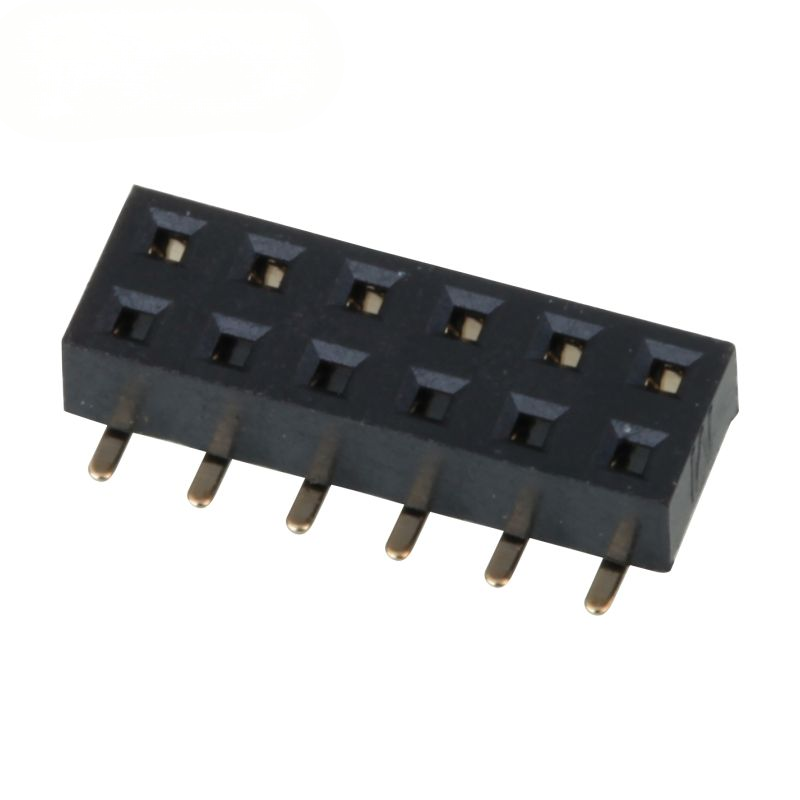

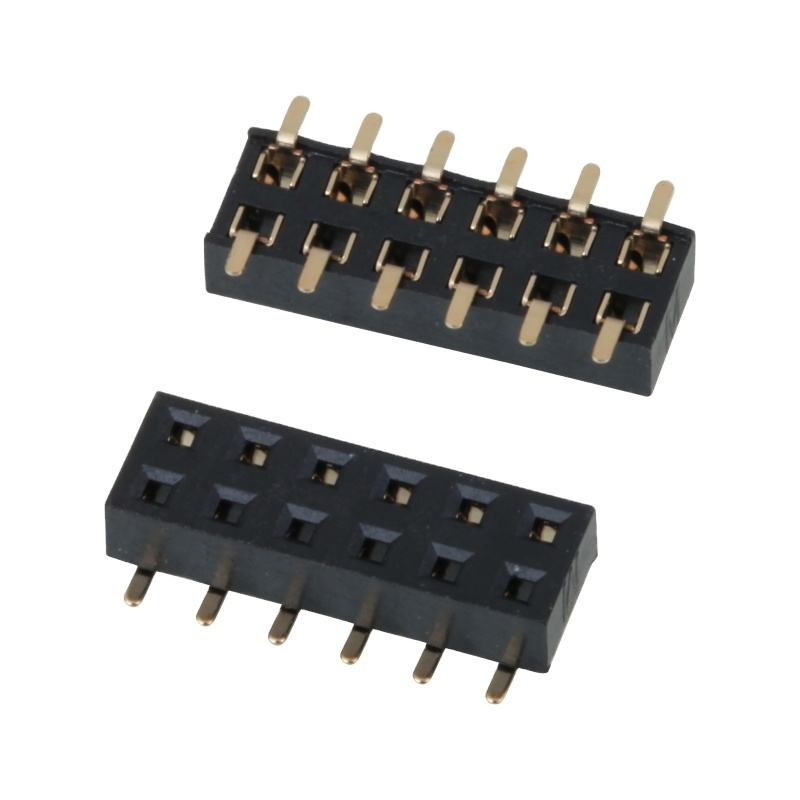

এসএমডি ২.০ মিমি সংযোগকারী মহিলা শিরোনাম দ্বৈত সারি নীচের প্রবেশদ্বার স্বর্ণযুক্ত পিন মহিলা শিরোনাম

এসএমডি ২.০ মিমি সংযোগকারী মহিলা শিরোনাম দ্বৈত সারি নীচের প্রবেশদ্বার স্বর্ণযুক্ত পিন মহিলা শিরোনাম

হাইলাইট

• নীচের-প্রবেশ SMT দ্বৈত-রেখা নকশা শীর্ষ-পার্শ্ব PCB স্থান সংরক্ষণ করে, কম্প্যাক্ট স্তূপযুক্ত বোর্ড বিন্যাসের জন্য আদর্শ
• 2.0 মিমি পিচ, ব্যালেন্স ফুটপ্রিন্ট হ্রাস এবং যান্ত্রিক স্থায়িত্ব বনাম 2.54 মিমি স্ট্যান্ডার্ড
• স্বর্ণায়িত স্পর্শ পিনঃ কম স্পর্শ প্রতিরোধের, অ্যান্টি-অক্সিডেশন, দীর্ঘমেয়াদী অপারেশনের জন্য স্থিতিশীল সংকেত সংক্রমণ
• উচ্চ-তাপমাত্রা PA6T হাউজিং UL94V-0, পুনরায় প্রবাহ লোডিং সমর্থন করে, অটো-সম্মিলন লাইনগুলির জন্য টেপ-রোল প্যাকেজিং
• বিস্তৃত পিন-সংখ্যা কাস্টমাইজেশনঃ 2 × 2 থেকে 2 × 40 অবস্থান পর্যন্ত, OEM পিন উচ্চতা এবং প্লাটিং বেধ উপলব্ধ
• RoHS / REACH সম্মতি, বিশ্বব্যাপী শিল্প ইলেকট্রনিক্স প্রয়োজনীয়তা পূরণ

পণ্যের বর্ণনা

সাধারণ যান্ত্রিক পরামিতি

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

1. নীচে-প্রবেশের গাল-উইং এসএমটি টার্মিনাল; আইসোলেটরের উপরে কোনও পিন এক্সপোজার নেই, পিসিবি শীর্ষ স্তরের উপাদান হস্তক্ষেপ এড়ায়
2. ডাবল-রো লেআউট, ২.০ মিমি পিচ, কনফিগারযোগ্য পিন গণনা ২×২ থেকে ২×৪০ অবস্থানের মধ্যে
3. যোগাযোগঃ স্বর্ণ-ওভার-নিকেল প্লাটিং সহ ব্রোঞ্জ খাদ বেস; কাস্টমাইজযোগ্য স্বর্ণের বেধ (3 μin ~ 30 μin)
4. হাউজিংঃ উচ্চ-তাপমাত্রা PA6T থার্মোপ্লাস্টিক, UL94V-0 অগ্নি retardant, কালো রঙ, reflow তাপ শক প্রতিরোধী
5. টেপ-এন্ড-রোল প্যাকিং স্ট্যান্ডার্ড; প্রোটোটাইপ এবং ছোট-বেজ উত্পাদনের জন্য টিউব প্যাকিং ঐচ্ছিক
6. কঠোর মাত্রিক ধারাবাহিকতা; স্থিতিশীল জোড়া শক্তি, পুনরাবৃত্তি প্লাগ-ইন চক্র পরে বিরতিযুক্ত সংযোগ ঝুঁকি হ্রাস

পণ্য সুবিধা

1. নিম্ন-প্রবেশ SMT অনন্য মান: কোন পিন হাউজিং উপরে sticking। ডিজাইনার উচ্চতা-সংবেদনশীল উপাদান সরাসরি সংযোগকারী এলাকা উপরে স্থাপন করতে পারেন,উল্লম্ব শীর্ষ এন্ট্রি এসএমডি হেডারগুলির তুলনায় কমপ্যাক্ট স্ট্যাকড-পিসিবি লেআউটের নমনীয়তা ব্যাপকভাবে উন্নত করে
2. গোল্ড-প্লেটেড পরিচিতিগুলি অক্সিডেশন প্রতিরোধ করে; আর্দ্র শিল্প পরিবেশে নির্ভরযোগ্যভাবে কাজ করে, সিগন্যাল সার্কিটের ক্ষেত্রের ব্যর্থতার হার হ্রাস করে।
3. PA6T উচ্চ-তাপমাত্রা হাউজিং লিড-মুক্ত রিফ্লো চলাকালীন গলন / বিকৃতি ঝুঁকি দূর করে, স্ট্যান্ডার্ড SMT উত্পাদন লাইনগুলির সাথে সামঞ্জস্যপূর্ণ, কোনও বিশেষ প্রক্রিয়া সমন্বয় প্রয়োজন হয় না।
4. বিস্তৃত পিন-সংখ্যা পরিসীমা + কাস্টমাইজযোগ্য প্লাটিং বেধ, প্রোটোটাইপ আর & ডি এবং ভর-ভলিউম OEM প্রকল্পগুলিকে সমর্থন করে।
5. স্থিতিশীল জোড়া শক্তিঃ খুব বেশি আলগা না হয়ে দুর্বল যোগাযোগের কারণ হয় না বা খুব টাইট না হয়ে সমাবেশের অসুবিধা হয় না।
6. কঠোর বহির্গামী মাত্রিক পরিদর্শন, ধারাবাহিক পদচিহ্ন; আপনার পিসিবি ডিজাইনের জন্য সহজ পদচিহ্ন গ্রন্থাগার তৈরি।

প্রয়োগ

• শিল্প নিয়ন্ত্রণ বোর্ড এবং আইওটি গেটওয়ে মডিউল
• এমবেডেড কম্পিউটিং, একক বোর্ড সহকারী ইন্টারকানেকশন
• স্মার্ট হোম হার্ডওয়্যার, সেন্সর মডিউল
• চিকিৎসা সহায়ক ইলেকট্রনিক সরঞ্জাম
• নেটওয়ার্ক পেরিফেরিয়াল হার্ডওয়্যার
• অটোমোবাইলের অভ্যন্তরীণ অ-নিরাপত্তা ইলেকট্রনিক সেট
• ভোক্তা ইলেকট্রনিক্স, প্রদর্শন পেরিফেরিয়াল মডিউল

কাস্টমাইজেশন অপশন

1. পিনের সংখ্যা নিশ্চিত করুনঃ আপনার সিগন্যাল/পাওয়ার চ্যানেলের পরিমাণ অনুযায়ী ডাবল-রো অবস্থান (2 × এন) নির্বাচন করুন।
2. মাউন্টিং দিকঃ এই বাছাইতল-প্রবেশ SMDযদি আপনার পিসিবি এর উপরের দিকে শূন্য পিন প্রোট্রুশন প্রয়োজন হয়; যদি আপনার থ্রু-হোল সোল্ডারিং প্রয়োজন হয় তবে নির্বাচন করবেন না।
3. প্লাটিং প্রয়োজনীয়তাঃ
   • সিগন্যাল / ইনডোর ভোক্তা ডিভাইসঃ স্বর্ণের ফ্ল্যাশ (3 μin ~ 6 μin) খরচ ভারসাম্য জন্য
   • উচ্চ আর্দ্রতা শিল্প পরিবেশঃ উচ্চতর স্বর্ণের বেধ নির্বাচন করুন ≥10 μin
4. রিফ্লো শর্তঃ আমাদের লোডিং প্রোফাইল অনুসরণ করুন; 245 °C এর শীর্ষ তাপমাত্রা অতিক্রম করবেন না।
5. জমজ অংশীদারঃ মানক ২.০ মিমি পিচ পুরুষ পিন হেডের সাথে মিলতে হবে; ভর অর্ডার করার আগে যান্ত্রিক জমজ উচ্চতা যাচাই করুন।
6. প্যাকেজিংঃ স্বয়ংক্রিয় এসএমটি জন্য টেপ-রোল নির্বাচন করুন; ল্যাব প্রোটোটাইপিং জন্য টিউব।
