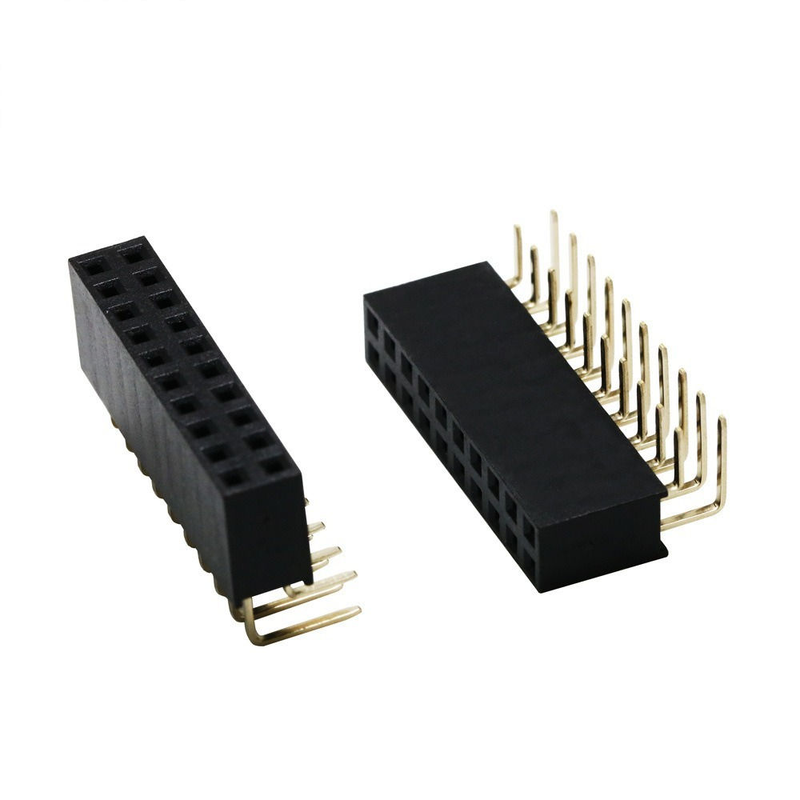

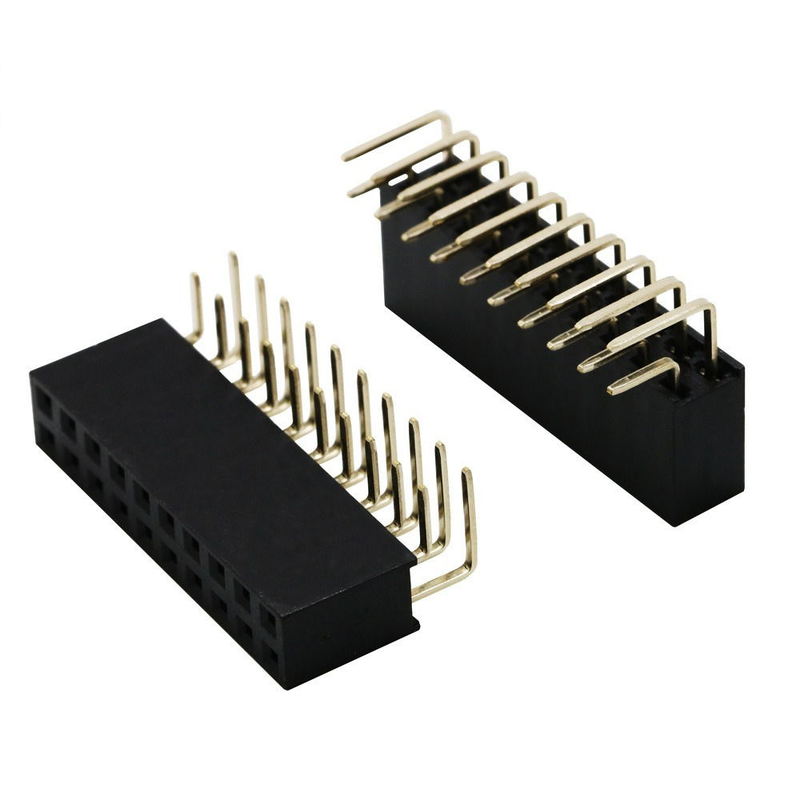

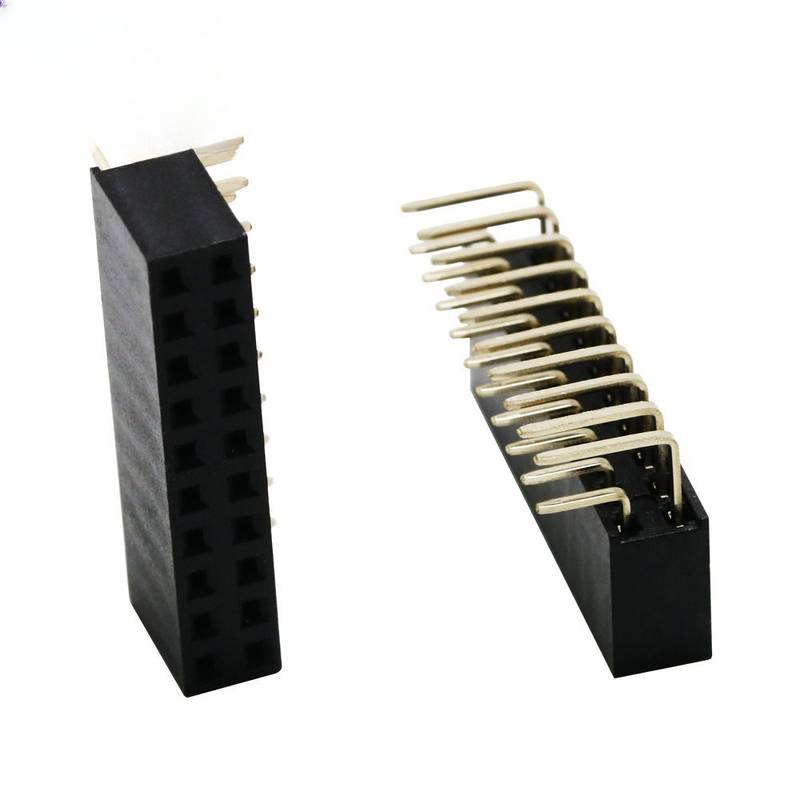

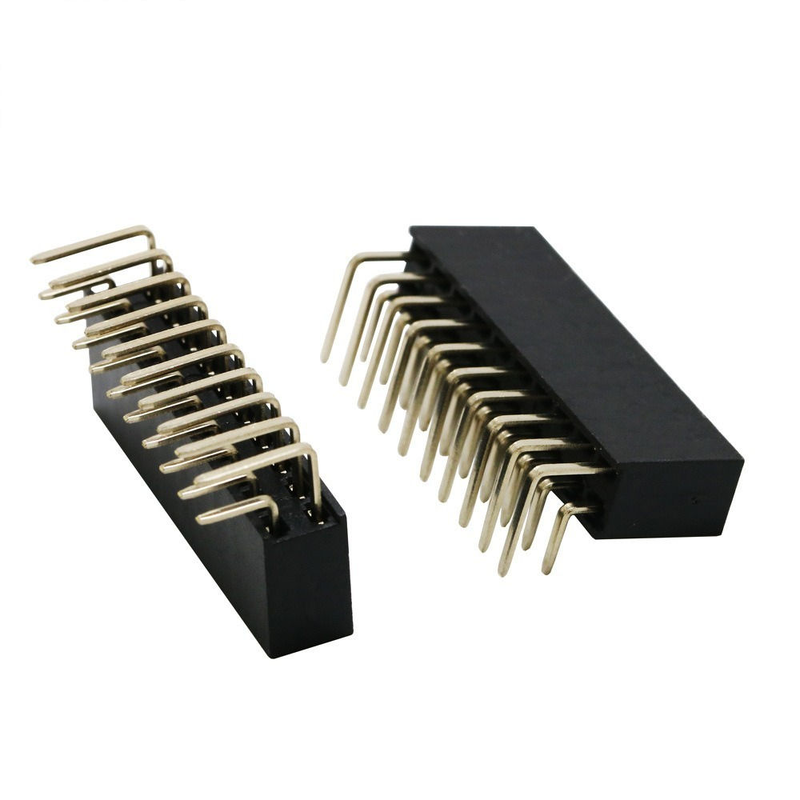

2X10P 20P ডাবল সারি বাঁকা মহিলা হেডার পিচ 2.54 মিমি পিন পিবিটি উপাদান ফসফর ব্রোঞ্জ যোগাযোগ

2X10P 20P ডাবল রো বাঁকানো মহিলা হেডার পিচ 2.54 মিমি পিন পিবিটি উপাদান ফসফর ব্রোঞ্জ পরিচিতি

হাইলাইট করুন

• 2-সারি 20-অবস্থান ডান-কোণ বাঁকানো মহিলা শিরোনাম, শিল্প-মান 2.54 মিমি (0.100") পিচ, ড্রপ-ইন মূলধারার 2.54 মিমি পুরুষ পিন শিরোনামগুলির সাথে সামঞ্জস্যপূর্ণ
• ফসফর-ব্রোঞ্জ ডুয়াল-বিম পরিচিতি: স্থিতিশীল বসন্ত শক্তি, কম যোগাযোগ প্রতিরোধ, দীর্ঘ সঙ্গম-চক্র জীবন, কম্পন এবং তাপমাত্রা সাইক্লিংয়ের অধীনে সাধারণ পিতলের পরিচিতির চেয়ে উচ্চতর
• UL94‑V0 শিখা-প্রতিরোধী কালো PBT নিরোধক, তরঙ্গ-সোল্ডারিং প্রক্রিয়ার জন্য ভাল তাপ-প্রতিরোধ, ভর উত্পাদন সমাবেশের সময় কম আবাসন বিকৃতি
• অনুভূমিক PCB-থেকে-PCB/বোর্ড-থেকে-কেবল রাউটিং-এর জন্য ডান-কোণ বাঁকানো সমাপ্তি, উল্লম্ব ঘেরের স্থান সংরক্ষণ করে; কাস্টমাইজযোগ্য কলাই এবং OEM প্রকল্পের জন্য পিন গণনা
• RoHS এবং REACH অনুগত, স্থিতিশীল ব্যাচ সামঞ্জস্য, ছোট-ব্যাচ প্রোটোটাইপ এবং উচ্চ-ভলিউম উত্পাদন আদেশ সমর্থন করে

পণ্য বিবরণ

সাধারণ যান্ত্রিক পরামিতি

উপাদান এবং বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্য বৈশিষ্ট্য

1. ডবল-সারি 2×10P (মোট 20-পিন), 2.54 মিমি পিচ, অনুভূমিক সমাবেশের জন্য গর্তের মাধ্যমে বাঁকানো ডান-কোণ
2. ফসফর-ব্রোঞ্জ ডুয়াল-বিম যোগাযোগের কাঠামো, শক এবং কম্পন পরিস্থিতিতে নির্ভরযোগ্য যোগাযোগের চাপ বজায় রাখে
3. PBT ইনসুলেটর UL94‑V0 রেট, সোল্ডারিং তাপের বিরুদ্ধে চমৎকার তাপীয় স্থিতিশীলতা, তাপমাত্রার সুইংয়ের অধীনে ক্র্যাকবিরোধী
4. একাধিক কলাই বিকল্প: সাধারণ সংকেতের জন্য টিন-ওভার-নিকেল; উচ্চ-নির্ভরযোগ্যতা / আর্দ্র-পরিবেশ অ্যাপ্লিকেশনের জন্য নিকেলের উপর সোনার ফ্ল্যাশ
5. স্ট্যান্ডার্ড 0.64 মিমি স্কয়ার পিন মেটিং ইন্টারফেস, গ্লোবাল মেইনস্ট্রিম 2.54 মিমি পিন হেডার সিরিজের সাথে ইন্টারঅপারেবল
6. RoHS- মেনে চলা, কাস্টমাইজ করা যায় এমন পিনের সংখ্যা, প্রলেপ পুরুত্ব, গ্রাহকের অঙ্কন প্রয়োজনীয়তার ভিত্তিতে খুঁটি সনাক্ত করা

পণ্যের সুবিধা

1. যোগাযোগ নির্ভরযোগ্যতা আপগ্রেড: ফসফর-ব্রোঞ্জ স্প্রিং পরিচিতি বনাম সাধারণ পিতল, ভাল চাপ-শিথিলতা প্রতিরোধের; কন্টাক্ট স্প্রিং ফোর্স বারবার প্লাগ-ইন করার পরে সামঞ্জস্যপূর্ণ থাকে, কম্পন সরঞ্জামে বিরতিহীন সংকেত ব্যর্থতার ঝুঁকি হ্রাস করে।
2. সমাবেশ-বান্ধব হাউজিং: PBT উপাদান উচ্চ তরঙ্গ-সোল্ডারিং তাপমাত্রা প্রতিরোধ করে; ভর উৎপাদনের সময় কম হাউজিং বিকৃতির হার, সস্তা নাইলন বিকল্পের তুলনায় পিসিবি পুনর্নির্মাণের হার কম।
3. স্পেস-সেভিং লেআউট: ডান-কোণ বাঁকানো নকশা অনুভূমিক আন্তঃসংযোগ উপলব্ধি করে, সীমিত উল্লম্ব অভ্যন্তরীণ উচ্চতা সহ ডিভাইসগুলির জন্য আদর্শ; আপনার ঘের জন্য নমনীয় যান্ত্রিক কাঠামো নকশা.
4. ক্রস-ব্র্যান্ড সামঞ্জস্য: শিল্প-মান 2.54 মিমি পুরুষ শিরোনামগুলির সাথে সম্পূর্ণ মেলে; অন্যান্য ব্র্যান্ডের সমতুল্য প্রতিস্থাপন করার সময় কোন অতিরিক্ত পরিবর্তনের প্রয়োজন নেই।
5. নমনীয় বাণিজ্যিক শর্তাবলী: সমর্থন প্রোটোটাইপ ছোট MOQ, ভর-ভলিউম খরচ অপ্টিমাইজেশান; কাস্টম প্রজেক্টের জন্য প্লেটিং বেধ, লোকেটিং পেগ, এবং পিন-কাউন্ট পরিবর্তন উপলব্ধ।

আবেদন

• শিল্প নিয়ন্ত্রণ বোর্ড, PLC পেরিফেরাল মডিউল, সেন্সর সংকেত সংক্রমণ
• IoT হার্ডওয়্যার, গেটওয়ে, এমবেডেড ডেভেলপমেন্ট বোর্ড
• স্মার্ট হোম ডিভাইস, পরিবারের নিয়ন্ত্রণ PCBA
• পরীক্ষা এবং পরিমাপ সরঞ্জাম, যন্ত্র অভ্যন্তরীণ সংকেত আন্তঃসংযোগ
• স্বয়ংচালিত সহায়ক ইলেকট্রনিক্স, পাওয়ার-সাপ্লাই মডিউল সংকেত সংযোগ
• মেডিকেল নন-ক্রিটিকাল সিগন্যাল PCBA, রোবোটিক্স কন্ট্রোল সাব-বোর্ড

কাস্টমাইজেশন বিকল্প

1. মাউন্ট দিক নিশ্চিত করুন: এটি একটি90-ডিগ্রী বাঁকানো ডান-কোণ প্রকার; উল্লম্ব টপ-এন্ট্রি মিলনের প্রয়োজন হলে সোজা-টাইপ নির্বাচন করুন।
2. সঙ্গম সঙ্গী যাচাই করুন: মান 2.54 মিমি বর্গ-পিন পুরুষ শিরোনাম (0.64 মিমি পিন আকার) এর সাথে জুড়তে হবে।
3. কলাই চয়ন করুন:
   • টিন-নিকেল: সাধারণ ইনডোর সিগন্যাল অ্যাপ্লিকেশনের জন্য সাশ্রয়ী
   • গোল্ড-নিকেল প্রলেপ: উচ্চ-আর্দ্রতা, কম্পন পরিবেশ বা দীর্ঘ-জীবন-প্রত্যাশিত সরঞ্জামের জন্য নির্বাচন করুন
4. পিসিবি দ্রষ্টব্য: বাঁকানো পিনের পদচিহ্নের সাথে মিলে যাওয়া-গর্ত প্যাডের মাধ্যমে ডিজাইন; পিবিটি গলে যাওয়া এড়াতে সোল্ডারিং তাপমাত্রা এবং সময় নির্দিষ্ট সীমার মধ্যে রাখুন।
5. আপনার যদি খুঁটি, বিশেষ পিন-গণনা বা কাস্টম প্লেটিং বেধের লোকেশনের প্রয়োজন হয়, তাহলে উদ্ধৃতির জন্য আমাদের আপনার অঙ্কন পাঠান।
