২.৫৪মিমি পিচ কালো ২x৫পিন বক্স হেডার কানেক্টর ডিপ দ্বি-সারি পিন সকেট কাস্টমাইজযোগ্য হেডার এবং ওয়্যার হাউজিং

2.54 মিমি পিচ ব্ল্যাক 2x5 পিন বক্স হেডার সংযোগকারী ডিআইপি ডাবল-রোড পিন সকেট কাস্টমাইজযোগ্য হেডার এবং তারের হাউজিং

হাইলাইট

• 2.54 মিমি শিল্প-মান 0.1 ′′ পিচ, ডুয়াল-রো 2 × 5 পিন (10 অবস্থান) ডিআইপি থ্রু-হোল মাউন্ট, সরাসরি প্রধানধারার আইডিসি রিবন ক্যাবল সমাবেশগুলির সাথে সামঞ্জস্যপূর্ণ
• অ্যান্টি-মিস-ইনসেন্টারেশন কী স্লট সহ আচ্ছাদিত কালো PBT UL94V-0 হাউজিং, ভর সমাবেশের সময় বিপরীত জোড়া এবং পিন বাঁকানো এড়ায়
• ব্রাস বর্গক্ষেত্র যোগাযোগ স্বর্ণ / টিন plating বিকল্প সমর্থন, কম্পন অবস্থার অধীনে স্থিতিশীল সংকেত সংক্রমণ
• সম্পূর্ণ কাস্টমাইজেশনঃ পিন দৈর্ঘ্য, অনুপস্থিত পিন, প্লাটিং বেধ, তারের-হাউজিং মিটিং উপলব্ধ; বিশ্বব্যাপী প্রকল্পের জন্য RoHS & REACH সঙ্গতিপূর্ণ
• শক্তিশালী থ্রু-হোল ডিআইপি সোল্ডারিং শিল্প-গ্রেড পিসিবি অ্যাপ্লিকেশনগুলির জন্য উচ্চতর যান্ত্রিক ধরে রাখার শক্তি সরবরাহ করে

পণ্যের বর্ণনা

সাধারণ যান্ত্রিক পরামিতি

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

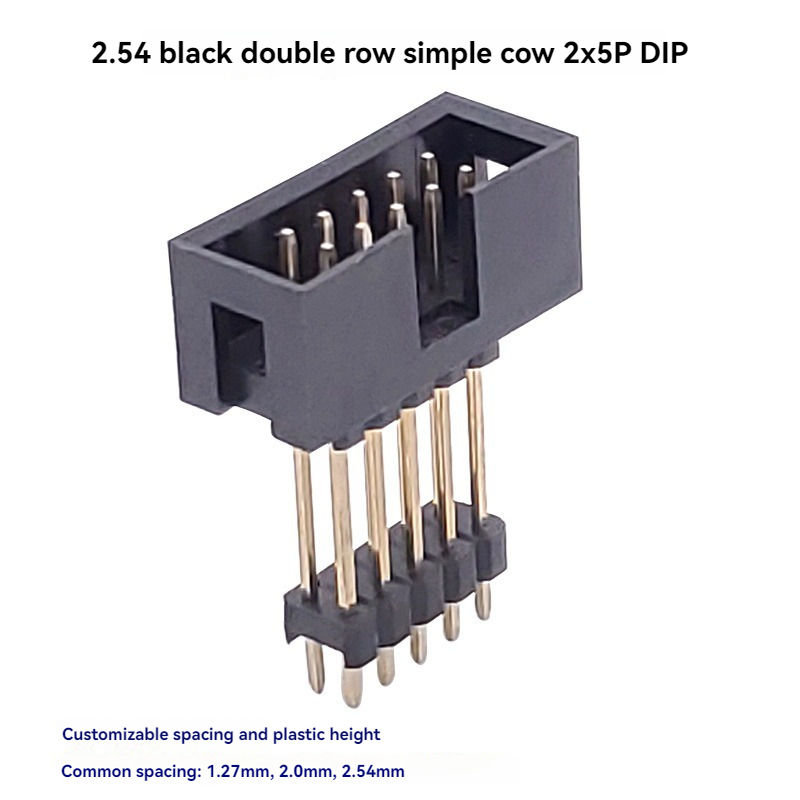

এই 2.54 মিমি পিচ 2 × 5Pin ডুয়াল-রেখা বাক্স হেডার (shrouded হেডার) একটি DIP মাধ্যমে-হোল টাইপ পুরুষ PCB সংযোগকারী হয়। একটি প্রতিরক্ষামূলক প্লাস্টিকের শোভন এবং মেরুকরণ কী দিয়ে সজ্জিত,এটি ওয়্যার-টু-বোর্ড এবং বোর্ড-টু-বোর্ড আন্তঃসংযোগের জন্য ডিজাইন করা হয়েছে, ব্যাপকভাবে 2.54mm আইডিসি রিবন তারের সকেট সঙ্গে mated. কালো flame-retardant insulator উৎপাদন স্থিতিশীলতা নিশ্চিত করে. আমরা কাস্টম পিন মাত্রা, plating স্পেসিফিকেশন সমর্থন,এবং প্রোটোটাইপ সন্তুষ্ট করার জন্য মিলে যাওয়া তারের ঘর, ভর উৎপাদন, এবং OEM প্রকল্পের প্রয়োজনীয়তা।

পণ্যের বৈশিষ্ট্য

1. স্ট্যান্ডার্ড 2.54 মিমি পিচ, ডুয়াল-রো 2 × 5P মোট 10 পরিচিতি, ডিআইপি সোজা-হোল পিসিবি মাউন্ট
2. আচ্ছাদিত হাউজিং হ্যান্ডলিং, সমাবেশ এবং পরিবহন সময় বিকৃতি বিরুদ্ধে পিন রক্ষা করে
3. বিল্ট-ইন পোলারাইজেশন কী স্লট বিপরীত সন্নিবেশ রোধ, ভলিউম উত্পাদন শর্ট সার্কিট ঝুঁকি কমাতে
4. কালো PBT UL94V-0 ফ্লেম-রিটার্ডেন্ট হাউজিং, বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা
5. বর্গাকার ব্রোঞ্জের যোগাযোগ পিন, একাধিক প্লাটিং বিকল্প (টিন, স্বর্ণের ফ্ল্যাশ, নির্বাচনী স্বর্ণ)
6. অত্যন্ত কাস্টমাইজযোগ্যঃ পিন দৈর্ঘ্য, বিশেষ অনুপস্থিত পিন বিন্যাস, কাস্টমাইজড plating বেধ, মিলে যাওয়া তারের ঘর
7. RoHS, REACH সম্মতি; স্বয়ংক্রিয় সমাবেশ এবং ম্যানুয়াল লোডিং কাজের প্রবাহের জন্য উপযুক্ত
8. 2.54 মিমি আইডিসি ফ্ল্যাট রিবন ক্যাবল সংযোজকগুলির সাথে নিখুঁত আন্তঃক্রিয়াযোগ্যতা

পণ্য সুবিধা

1. ত্রুটি প্রতিরোধী সেট: শোভ + পোলারাইজেশন কী বিপরীত সন্নিবেশ ক্ষতি নির্মূল, unshrouded পিন হেডার তুলনায় ভর উত্পাদন জন্য কম ত্রুটিপূর্ণ হার
2. শক্তিশালী যান্ত্রিক নির্ভরযোগ্যতা: ডিআইপি থ্রু-হোল সোল্ডারিং এসএমটি সংস্করণের তুলনায় অনেক বেশি শক্তিশালী পিসিবি ধরে রাখে, শক এবং কম্পন দৃশ্যকল্পের অধীনে ভাল সম্পাদন করে
3. বিস্তৃত সামঞ্জস্য: সম্পূর্ণরূপে বাণিজ্যিক বন্ধ-শেল্ফ 2.54 মিমি আইডিসি রিবন ক্যাবল সকেট সঙ্গে মেলে, প্রকৌশলীদের জন্য উপাদান sourcing চক্র সংক্ষিপ্ত
4. নমনীয় কাস্টমাইজেশন ক্ষমতা: পরিবর্তিত পিন দৈর্ঘ্য, অনুপস্থিত পিন নকশা, পরিবর্তনশীল স্বর্ণের বেধ এবং অ-মানক প্রকল্পের চাহিদা জন্য সমর্থনকারী তারের ঘর সমর্থন করে
5. খরচ-কার্যকারিতা ভারসাম্য: উচ্চ-ভলিউম ভোক্তা পণ্যের জন্য টিন-প্লেট সংস্করণ; পুনরাবৃত্তি-পরিপূরক পরীক্ষা / ডিবাগ পোর্টগুলির জন্য সোনার-প্লেট সংস্করণ; একটি অংশ নম্বর প্ল্যাটফর্ম একাধিক খরচ স্তর জুড়ে
6. ক্রমাগত মান নিয়ন্ত্রণ: চতুর্ভুজ পিন এবং হাউজিং কী অবস্থানের উপর কঠোর মাত্রিক পরিদর্শন ব্যাচ থেকে ব্যাচ জুড়ে সমন্বয় ধারাবাহিকতা গ্যারান্টি

প্রয়োগ

• শিল্প নিয়ন্ত্রণ মডিউল, পিএলসি পেরিফেরাল সিগন্যাল ইন্টারফেস
• আইওটি ডিভাইস, গেটওয়ে এবং সেন্সর অভ্যন্তরীণ আন্তঃসংযোগ
• চিকিৎসা সহায়ক যন্ত্রপাতি (অন-ইম্পল্যান্ট), পরীক্ষা ও পরিমাপ যন্ত্রপাতি
• অটোমেশন সরঞ্জাম, সার্ভো ড্রাইভার সিগন্যাল ট্রান্সফার
• ভোক্তা ইলেকট্রনিক্স, গৃহস্থালী যন্ত্রপাতি প্রধান বোর্ড সংযোগ
• রোবোটিক্স, নিরাপত্তা পর্যবেক্ষণ হার্ডওয়্যার
• প্রোটোটাইপিং বোর্ড, ডেভেলপমেন্ট কিট, শিক্ষামূলক ইলেকট্রনিক সরঞ্জাম

কাস্টমাইজেশন অপশন

1. মাউন্ট টাইপ: এই ডিআইপি সোজা সংস্করণ নির্বাচন করুন যখন PCB এর উপরের দিক থেকে উল্লম্বভাবে সংযোগকারী প্লাগগুলি জোড়া দেয়; যদি ক্যাবলটি PCB এর প্রান্ত থেকে অনুভূমিকভাবে বেরিয়ে আসে তবে ডান-কোণ বৈকল্পিকটি নির্বাচন করুন
2. প্লাটিং নির্বাচন:
   • টিন প্লাটিংঃ এক-বারের চূড়ান্ত পণ্য সমাবেশের জন্য সেরা, খরচ-কার্যকর
   • গোল্ড ফ্ল্যাশ / নির্বাচনী গোল্ডঃ পরীক্ষার ইন্টারফেস, ডিবাগ পোর্ট, মডিউলগুলির জন্য বেছে নিন যা ঘন ঘন প্লাগ-আউট প্রয়োজন
3. সমকামী জোড়া নিশ্চিত করুন: PCB ডিজাইন করার সময়, মেশানো অংশীদার স্ট্যান্ডার্ড 2.54 মিমি আইডিসি রিবন সকেট যাচাই করুন; শুধুমাত্র পিচ মান উপর নির্ভর করে না, ডাবল-চেক হাউজিং রূপরেখা এবং কী অবস্থান
4. পিন দৈর্ঘ্য কাস্টম: ১.৬ মিমি PCB এর জন্য স্ট্যান্ডার্ড পিনের দৈর্ঘ্য; যদি আপনার ঘন বা পাতলা সার্কিট বোর্ডের জন্য দীর্ঘতর / সংক্ষিপ্ততর থ্রু-হোল পিনের প্রয়োজন হয় তবে আমাদের জানান
5. পরিবেশগত অবস্থা: উচ্চ কম্পন শিল্প পরিবেশের জন্য, একটি DIP বক্স হেডার একটি unshrouded পিন হেডার উপর অগ্রাধিকার mismatching বিরুদ্ধে ভাল সুরক্ষা জন্য
6. বিশেষ বিন্যাস: আপনি একটি অনুপস্থিত পিন ব্যবস্থা বা কাস্টমাইজড কী খাঁজ অবস্থান প্রয়োজন হলে আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন
