নতুন ইগল সিট সংযোগকারী 1.27 মিমি প্রসারিত ডাবল রিং পিন 2 * 25 পি সমস্ত তামা পরিবেশ সুরক্ষা সোনার plated প্রস্তুতকারকের

পণ্যের বর্ণনা

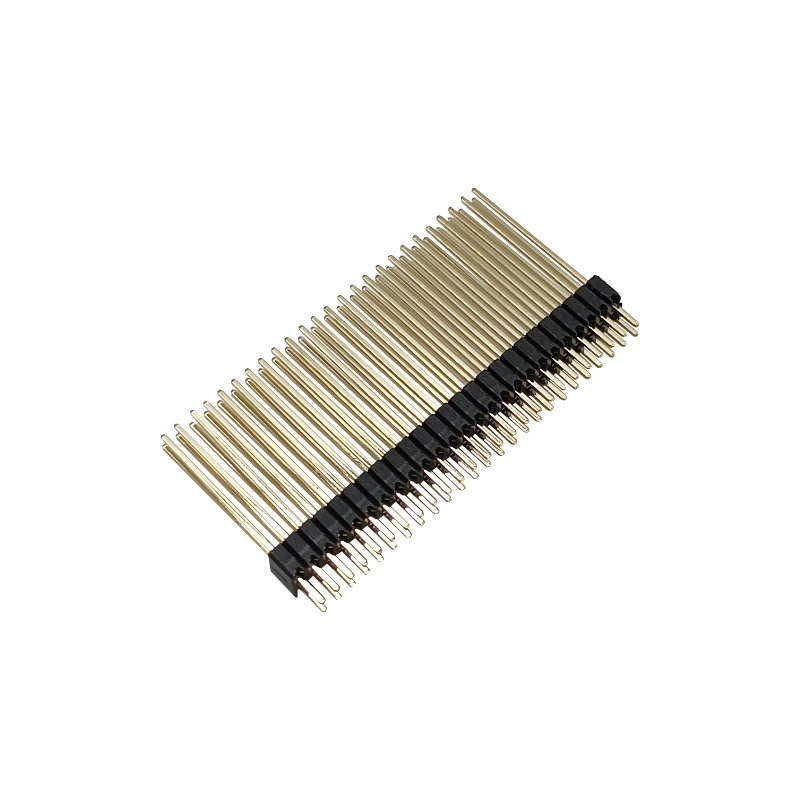

এই1.27 মিমি পিচ 2 × 25 পি এক্সটেন্ডেড পিন হেডার সংযোগকারীএটি একটি কম্প্যাক্ট পুরুষ পিন হেডার যা PCB-to-PCB এবং বোর্ড-to-module ইন্টারকানেকশনের জন্য ডিজাইন করা হয়েছে যেখানে স্ট্যান্ডার্ড 2.54 মিমি হেডারগুলি বোর্ডের খুব বেশি জায়গা দখল করতে পারে।

একটি বৈশিষ্ট্য1.27 মিমি পিচ, দুই সারিতে 50 টি যোগাযোগ, প্রসারিত পিন কনফিগারেশন, তামা ভিত্তিক যোগাযোগ এবং সোনার plated যোগাযোগ পৃষ্ঠতল, এটি কমপ্যাক্ট ইলেকট্রনিক সেটগুলির জন্য উপযুক্ত যা সীমিত পিসিবি এলাকায় উচ্চ পরিচিতির প্রয়োজন।

উপকরণ ও নির্মাণ

তামা খাদ যোগাযোগ

সংযোগকারীটি তামার খাদের পরিচিতি ব্যবহার করে, পিসিবি-টু-পিসিবি বৈদ্যুতিক আন্তঃসংযোগের জন্য প্রয়োজনীয় পরিবাহী বেস সরবরাহ করে।solder লেজ 1 ব্যবহার করে যখন.২৭ মাইক্রোমিটার ম্যাট টিন প্লাস্টিক।

থার্মোপ্লাস্টিক আইসোলেটর

আইসোলেটিং হাউজিং UL94 V-0 জ্বলনযোগ্যতার রেটিং সহ থার্মোপ্লাস্টিক উপাদান ব্যবহার করে, উপাদানটি পিসিবি সমাবেশগুলির জন্য উপযুক্ত করে তোলে যেখানে উপাদান জ্বলনযোগ্যতার প্রয়োজনীয়তা বিবেচনা করা দরকার.

ইঞ্জিনিয়ারিং এর সুবিধা

1. কমপ্যাক্ট বোর্ড-টু-বোর্ড ইন্টারকানেকশন

1.27 মিমি পিচ এবং 2-সারি, 10-পজিশন কনফিগারেশন এমন অ্যাপ্লিকেশনগুলির জন্য একটি কম্প্যাক্ট পিসিবি-টু-পিসিবি ইন্টারফেস সরবরাহ করে যেখানে বোর্ডের স্থান সীমিত।

এটি সংযোগকারীকে বিশেষভাবে প্রাসঙ্গিক করে তোলেঃ

• কমপ্যাক্ট কন্ট্রোল বোর্ড
• ইলেকট্রনিক্স মডিউল
• শিল্প নিয়ন্ত্রণের জন্য পিসিবি
• যোগাযোগ সরঞ্জাম
• কম্পিউটার মডিউল
• ভোক্তা ইলেকট্রনিক্স

2. এসএমটি-সামঞ্জস্যপূর্ণ পিসিবি সমাবেশ

উল্লম্ব পৃষ্ঠ-মাউন্ট নকশা স্বয়ংক্রিয় এসএমটি সমাবেশ প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ। প্রস্তুতকারক সমর্থনযুক্ত সোল্ডার প্রক্রিয়া হিসাবে বাষ্প-ফেজ এবং আইআর রিফ্লো সোল্ডারিং নির্দিষ্ট করে।

উচ্চ-ভলিউম পিসিবি উত্পাদনের জন্য, এটি বিদ্যমান পৃষ্ঠ-মাউন্ট উত্পাদন প্রক্রিয়াতে সংহতকরণকে সহজতর করতে পারে।

3সংজ্ঞায়িত বৈদ্যুতিক কর্মক্ষমতা

প্রকাশিত স্পেসিফিকেশনটি কেবলমাত্র সাধারণ নির্ভরযোগ্যতার দাবির উপর নির্ভর করার পরিবর্তে পরিমাপযোগ্য বৈদ্যুতিক পরামিতি সরবরাহ করে।

মূল মানগুলির মধ্যে রয়েছেঃ

• 1A প্রতি যোগাযোগের রেটিং বর্তমান
• ১২৫ ভিএসি রেট ভোল্টেজ
• 20mΩ সর্বোচ্চ প্রাথমিক যোগাযোগ প্রতিরোধের
• পরীক্ষার পর 50mΩ সর্বোচ্চ স্পর্শ প্রতিরোধ
• 1,000MΩ ন্যূনতম বিচ্ছিন্নতা প্রতিরোধের

এই পরিসংখ্যানগুলি ইঞ্জিনিয়ারদের সংযোগকারী নির্বাচন করার সময় বৈদ্যুতিক উপযুক্ততা মূল্যায়নের জন্য কংক্রিট মানদণ্ড প্রদান করে।

4. বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা

নির্দিষ্ট অপারেটিং তাপমাত্রা পরিসীমা -৫৫°সি থেকে +১২৫°সি, যা এই সংযোগকারীকে তুলনামূলকভাবে বিস্তৃত অপারেটিং তাপমাত্রা আবরণ প্রয়োজন ইলেকট্রনিক সরঞ্জাম জন্য উপযুক্ত করে তোলে।

একটি নির্দিষ্ট চূড়ান্ত পণ্যের জন্য প্রকৃত উপযুক্ততা এখনও সিস্টেম স্তরের সম্পূর্ণ তাপীয় এবং পরিবেশগত প্রয়োজনীয়তার তুলনায় মূল্যায়ন করা উচিত।

ধাপ কাস্টম প্রক্রিয়া

1. প্রয়োজনীয়তা সংগ্রহ → ২. প্রযুক্তিগত মূল্যায়ন ও উদ্ধৃতি → ৩. থ্রিডি অঙ্কন পর্যালোচনা ও নিশ্চিতকরণ → ৪. ছাঁচ / টুলিং এবং প্রোটোটাইপ → ৫. নমুনা পরীক্ষা (যোগাযোগ আর, ধরে রাখা, রিফ্লো) এবং অনুমোদন → ৬।ব্যাপক উৎপাদন → ৭চূড়ান্ত কুইন্টাল কন্ট্রোল ও চালান।

আমাদের সেবা

নমুনা প্রাপ্যতা ও নীতি

নমুনা তাদের অনুরোধে বিনামূল্যে আমাদের গ্রাহকদের পাঠানো হয়, যতক্ষণ না তারা মালবাহী জন্য টাকা দিতে ইচ্ছুক, অথবা আমরা আমাদের পক্ষ থেকে কিছু পুরানো গ্রাহকদের জন্য মালবাহী দিতে পারেন, সেইসাথে,অথবা গ্রাহক ফ্রেইট অগ্রিম পরিশোধ করতে পারেন, এবং আমরা আমাদের কুরিয়ারের সাথে নমুনা পাঠাতে পারি।

গ্যারান্টি/গ্যারান্টি/শর্তাবলী

আমরা পণ্যের গুণমানের গ্যারান্টি প্রদান করি।
১৫ দিনের দ্রুত ডেলিভারি নিশ্চিত।
পেমেন্টের শর্তাবলীতে টি / টি অন্তর্ভুক্ত রয়েছে, তবে এটি আলোচনার সাপেক্ষে, যেমন এল / সি, পেপাল, ওয়েস্টার্ন ইউনিয়ন এবং আরও অনেক কিছু।

বিক্রয়োত্তর সেবা

আমাদের অফিস এবং সদর দফতরের মাধ্যমে চমৎকার সেবা প্রদান করা হয়।
অনুগ্রহ করে আমাদের বিপণন বিক্রয় বিভাগের সাথে ফোন বা ই-মেইলের মাধ্যমে যোগাযোগ করুন, অথবা যদি সুবিধাজনক হয়, আমাদের অফিসে যান।
বন্ধুত্বপূর্ণ পরিষেবা ছাড়াও, আমরা সবচেয়ে প্রতিযোগিতামূলক মূল্য এবং নমনীয় সময়সূচী অফার করি।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: আপনার MOQ কত?

উত্তরঃ আমাদের এমওকিউ সাধারণত 1000 পিসিতে আসে, তবে আমরা পরীক্ষার জন্য ছোট অর্ডার পরিমাণ গ্রহণ করি।

প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?

উত্তরঃ আমাদের কারখানা পরিদর্শন করতে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উত্পাদন প্রক্রিয়া দেখাব, এবং আশা করি আমরা আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারি।

প্রঃ আপনার নমুনা সময় কত? আপনার ডেলিভারি সময় কত?

উত্তরঃ নমুনার জন্য 7 দিন এবং ভর উত্পাদনের জন্য 15-20 দিন। এটি পরিমাণের উপর নির্ভর করে।

প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?

উত্তরঃ আপনি কারখানা পরিদর্শন করে বা তৃতীয় পক্ষকে পরিদর্শন করতে বা ছবি পরিদর্শন করে পরিদর্শন করতে পারেন।

প্রশ্ন: আমার দেশে পাঠাতে কত খরচ হয়?

উত্তর: আপনার মোট ওজনের উপর ভিত্তি করে মালবাহী সংস্থা মালবাহী সরবরাহ করবে।

প্রশ্ন: আপনি আমার অর্ডার পাঠিয়েছেন কিনা তা আমি কিভাবে জানব?

উত্তরঃ ট্র্যাকিং নম্বর ((ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রের মাধ্যমে বি / এল আপনার পণ্যগুলি প্রেরণের সাথে সাথেই আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি।সহায়ক পরে সেবা প্রদান করা হয়আপনি যা বিক্রি করেন আমরা তা সমর্থন করি।

প্রশ্নঃ আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?

 উঃ অবশ্যই, আপনার অঙ্কন বা নমুনা আমাদের পাঠান।
