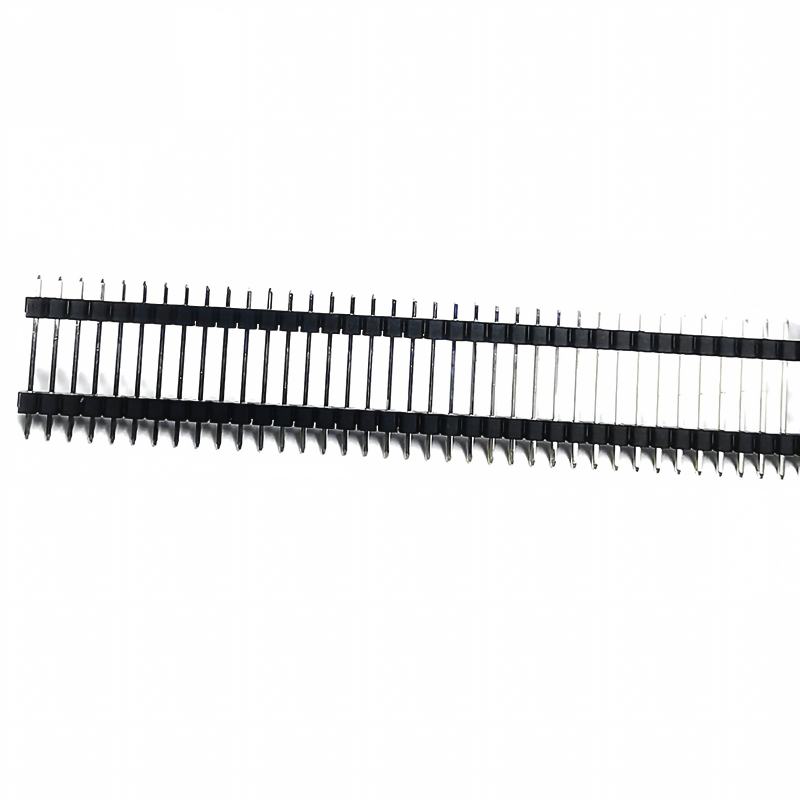

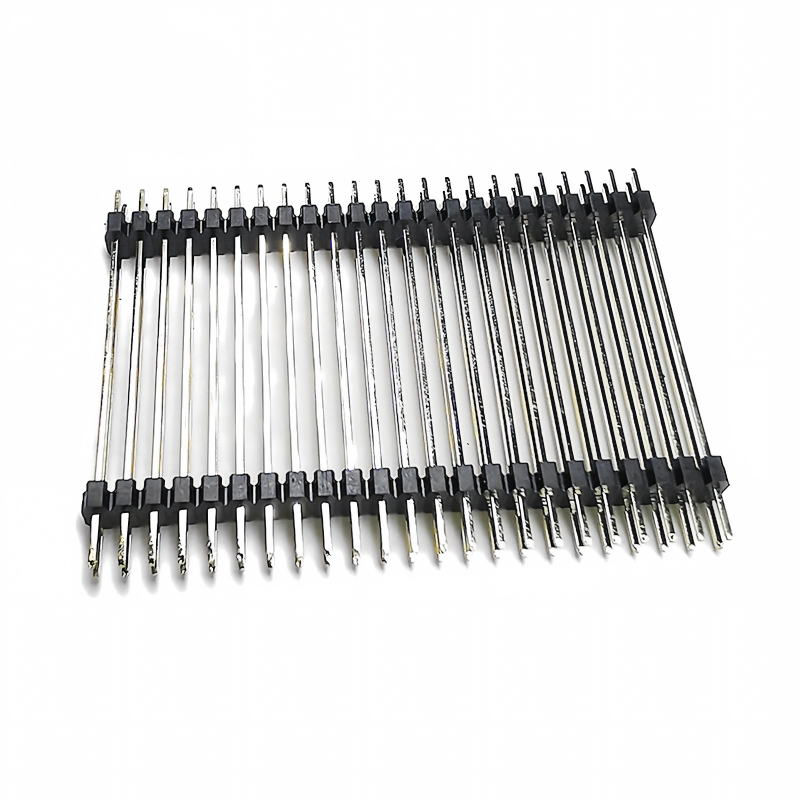

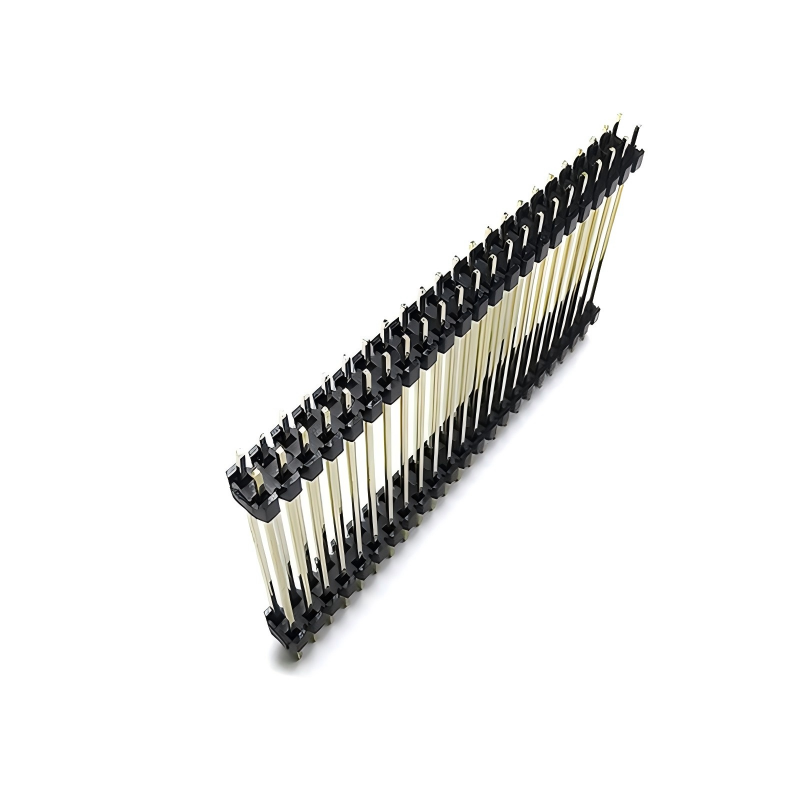

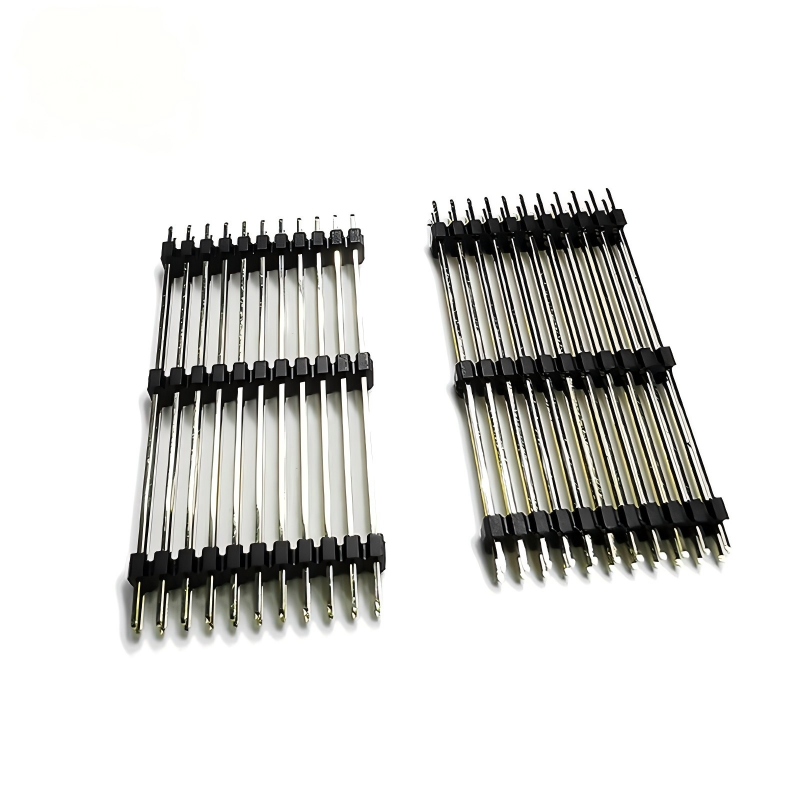

১.২৭মিমি রাইট অ্যাঙ্গেল পিচ সিঙ্গেল ডাবল রো ৪০ স্টিক পিসিবি পিন ফিমেল পিন হেডার কানেক্টর

১.২৭মিমি ও ২.০মিমি রাইট-অ্যাঙ্গেল ফিমেল পিন হেডার – সিঙ্গেল/ডুয়াল রো, ৪০-পিন ব্রেকঅ্যাওয়ে স্টিক, টিএইচটি পিসিবি রিসেপ্ট্যাকল, পিএ৬টি/এলসিপি ইউএল৯৪ ভি-০, ফসফর ব্রোঞ্জ / ব্রাস কন্টাক্ট

পণ্যের বিবরণ

ওভারভিউ

১.২৭মিমি / ২.০মিমি রাইট-অ্যাঙ্গেল ফিমেল পিন হেডার হল একটি থ্রু-হোল ৯০° রিসেপ্ট্যাকল স্ট্রিপ বোর্ড-টু-বোর্ড এবং ওয়্যার-টু-বোর্ড ইন্টারকানেক্টের জন্য যেখানে মেটিং পিন হেডার ডটার কার্ডে উল্লম্বভাবে দাঁড়ায় এবং রিসেপ্ট্যাকল প্রধান পিসিবিতে সমতলভাবে থাকে (সাধারণ আরডুইনো মেগা/ইউনিও ফিমেল স্ট্রিপ, এসটিএম৩২ বেসবোর্ড, ইন্ডাস্ট্রিয়াল সেন্সর ডটারকার্ড)। ৪০-পিন সিঙ্গেল-রো ব্রেকঅ্যাওয়ে স্টিক (৪/৬/৮/১৬/২০/৩২ এ বিভক্ত) এবং ২×২০ ডুয়াল-রো ৪০-পিন স্টিক (অনুরোধে ডুয়াল-রো ২×৩–২×৪০) হিসাবে সরবরাহ করা হয়।

১.২৭মিমি সংস্করণ পিএ৬টি বা এলসিপি (কেএলএস১-২০৮সি মেকানিক্যাল ক্লোন, ৪.৩মিমি ইনসুলেটর উচ্চতা ডিফল্ট, ৮.৫মিমি লম্বা অপশন) তে ফসফর ব্রোঞ্জ কন্টাক্ট ব্যবহার করে; ২.০মিমি সংস্করণ পিবিটি/পিএ৬টি তে ব্রাস ব্যবহার করে যা ইউয়ানইউয়ে/অ্যান্টেন্ক আরএ ক্লাস প্রতি ২এ রেটযুক্ত। উভয়ই ওয়েভ-সোল্ডার টিএইচটি, এসএটি নয়।

৫টি ভিন্ন বিক্রয় পয়েন্ট

1. 1. দুটি পিচ, একটি আরএ ফ্যামিলি​ – ১.২৭মিমি (০.০৫")​ রেটযুক্ত ১.০ এ​ প্রতি কেএলএস১-২০৮সি / প্রিসি-ডিপ ৮৫০ ক্লাস; ২.০মিমি​ রেটযুক্ত ২.০ এ​ প্রতি ইউয়ানইউয়ে/অ্যান্টেন্ক আরএ ক্লাস। সিঙ্গেল রো ৪–৪০পিন, ডুয়াল রো ২×৩–২×৪০ (২×২০=৪০ ডুয়াল স্টিক)। ৪০-পিন সিঙ্গেল স্টিক এ ব্রেকঅ্যাওয়ে স্কোর লাইন।

   2. সত্যিকারের রাইট-অ্যাঙ্গেল টিএইচটি, ৯০°±৩°​ – কেএলএস১-২০৮সি নির্দিষ্ট করে "রাইট অ্যাঙ্গেল পিন ±৩°"; টেইল দৈর্ঘ্য ৩.০ মিমি (১.২৭মিমি) / ৩.০–৪.০ মিমি (২.০মিমি) থ্রু-হোল, ওয়েভ-সোল্ডার রেডি; এসএটি গাল-উইং নয় (এসএটি সংস্করণ আলাদাভাবে বিক্রি হয়)।

   3. পিএ৬টি / এলসিপি হাউজিং, ইউএল৯৪ ভি-০, রিফ্লো সারভাইভার​ – ১.২৭মিমি পিএ৬টি বা এলসিপি (কেএলএস১-২০৮সি-বি/সি) ব্যবহার করে; ২.০মিমি পিবিটি/পিএ৬টি ভি-০; ইউয়ানইউয়ে/অ্যান্টেন্ক ডকুমেন্ট অনুযায়ী ২৩০০℃/৩০সে (পিবিটি) বা ২৬০℃/১০সে (পিএ৬টি/এলসিপি) প্রসেসিং তাপমাত্রা।

   4. ১এ / ২এ প্রকৃত রেটিং, সর্বোচ্চ ২০মিΩ, ৫০০ভি এসি​ – ফসফর ব্রোঞ্জ (১.২৭) বা ব্রাস (২.০) স্কয়ার কন্টাক্ট Ø০.৪৬মিমি / Ø০.৫মিমি, ৫০µ" নি এর উপর গোল্ড ফ্ল্যাশ বা ম্যাট টিন; আইআর ≥১০০০MΩ, ডিডব্লিউভি ৫০০ভি এসি ১ মিনিট (১.২৭) / ৫০০ভি (২.০)। "০.৫এ খেলনা গ্রেড" নয়।

   5. কেএলএস / প্রিসি-ডিপ / অ্যান্টেন্ক / হারউইনের সাথে পিন-টু-পিন ক্রস​ – ১.২৭মিমি ল্যান্ড প্যাটার্ন কেএলএস১-২০৮সি-৪.৩-১-৪০-আর-বি এবং প্রিসি-ডিপ ৮৫০-১০-০৪০-২০-০০১১০১ এর সাথে মেলে; ২.০মিমি অ্যান্টেন্ক ২.০মিমি আরএ বক্স/ফিমেল হেডারের সাথে মেলে। আমরা ২৪ ঘন্টার মধ্যে স্টেপ + ক্রস-ড্র সরবরাহ করি।

উপকরণ

• ১.২৭মিমি হাউজিং: পিএ৬টি (কেএলএস "বি") বা এলসিপি (কেএলএস "সি"), কালো, ইউএল৯৪ ভি-০

• ২.০মিমি হাউজিং: পিবিটি (২৩০℃ প্রসেস) বা পিএ৬টি (২৬০℃ প্রসেস), কালো, ভি-০

• ১.২৭মিমি কন্টাক্ট: ফসফর ব্রোঞ্জ সি৫২১০, Ø০.৪৬ মিমি স্কয়ার, ৫০µ" নি এর উপর গোল্ড ফ্ল্যাশ ০.০৫µm / ০.৭৬µm (৩০µ"), বা ম্যাট টিন

• ২.০মিমি কন্টাক্ট: ব্রাস সি২৬৮০, Ø০.৫ মিমি স্কয়ার, একই প্লেটিং অপশন

• টেইল: ৩.০ মিমি (১.২৭) / ৩.০–৪.০ মিমি (২.০) টিনযুক্ত কমপ্লায়েন্ট টিএইচটি লেগ, Ø০.৬৪ মিমি প্রেস এরিয়া

অ্যাপ্লিকেশন শিল্প

• ডেভ বোর্ড / ইভাল কিট​ – আরডুইনো ইউনিও/মেগা ফিমেল স্ট্রিপ (২.৫৪মিমি ভাই), এসটিএম৩২ নিউক্লিও বেসবোর্ড ২.৫৪মিমি + ১.২৭মিমি মেজানাইন, এক্সবি/ব্লুটুথ মডিউল রিসেপ্ট্যাকল (১.২৭মিমি ২×১০)

• ইন্ডাস্ট্রিয়াল ব্যাকপ্লেন​ – পিএলসি আই/ও ডটারকার্ড, ডিআইএন রেল কন্ট্রোলার, ৫জি বিবিএআই মেজানাইনের জন্য ১.২৭মিমি ২×২০

• পরীক্ষা ও পরিমাপ​ – এটিই ফিক্সচার স্ট্রিপ, বার্ন-ইন বোর্ড সকেট, পোগো অ্যাডাপ্টার প্লেট

• অটোমোটিভ/ন্যাভ​ – গাড়ির নেভিগেশন এলসিডি প্যানেল রিবন ব্রেকআউট (স্মোলেক্স ১.২৭ আরএ ব্যবহারের ক্ষেত্র)

• মেডিকেল সাব-বোর্ড​ – পেশেন্ট মনিটর প্লাগইন মডিউল, গোল্ড-ফ্ল্যাশ ১.২৭মিমি ২×৭ আরএ

• ভোক্তা/অ্যাপ্লায়েন্স​ – ওয়াশিং মেশিন কন্ট্রোল বোর্ড ওয়্যার-টু-বোর্ড (১.২৭/২.০ আরএ)

কাস্টমাইজেশন অপশন

• পিচ: ১.২৭মিমি​ / ২.০মিমি​ (অনুরোধে ১.০/২.৫৪)

• রো: সিঙ্গেল (১×৪–১×৪০) / ডুয়াল (২×৩–২×৪০)

• ইনসুলেটর উচ্চতা: ১.২৭মিমি → ২.১/৩.৪/৪.৩/৫.০/৮.৫মিমি; ২.০মিমি → ৪.৯/৬.৩/৮.১মিমি

• কন্টাক্ট: ফসফর ব্রোঞ্জ (১.২৭) / ব্রাস (২.০)

• প্লেটিং: গোল্ড ফ্ল্যাশ / ৩০µ" / ৫০µ" + নি / ফুল টিন

• টেইল: ৩.০মিমি (১.২৭) / ৩.০–৪.০মিমি (২.০) / কাস্টম

• পেগ: পজিশনিং পেগ সহ/ছাড়া

• প্যাকিং: টিউব/ট্রে / টেপ-অন-রিল (শুধুমাত্র এসএটি)

স্টেপ কাস্টম প্রসেস

1. প্রয়োজনীয়তা সংগ্রহ → ২. প্রযুক্তিগত মূল্যায়ন ও উদ্ধৃতি → ৩. ৩ডি ড্রয়িং পর্যালোচনা ও নিশ্চিতকরণ → ৪. ছাঁচ / টুলিং ও প্রোটোটাইপ → ৫. নমুনা পরীক্ষা (কন্টাক্ট আর, রিটেনশন, রিফ্লো) ও অনুমোদন → ৬. গণ উৎপাদন → ৭. চূড়ান্ত কিউসি ও চালান।
