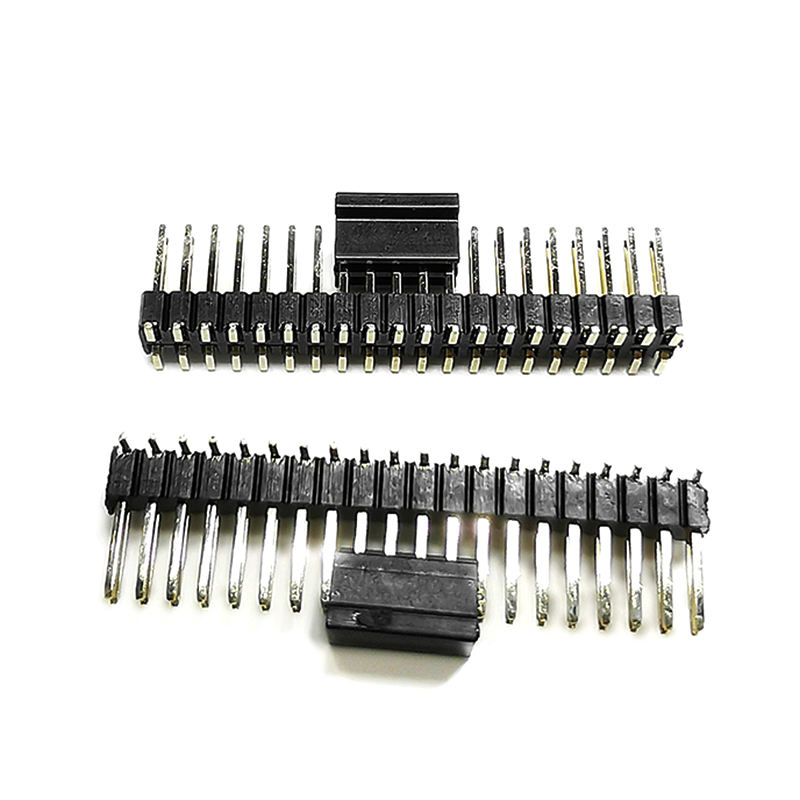

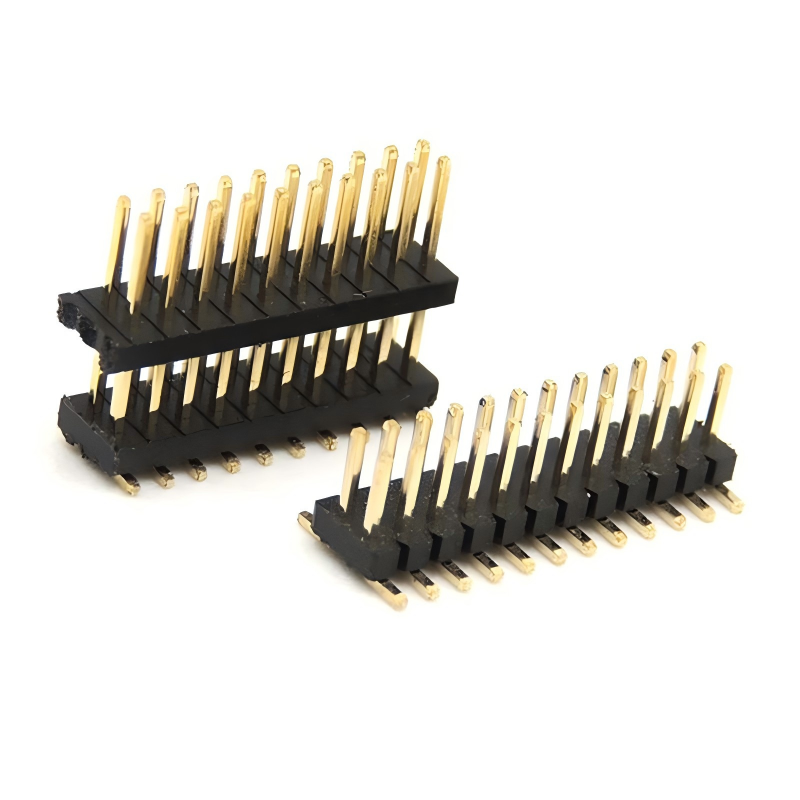

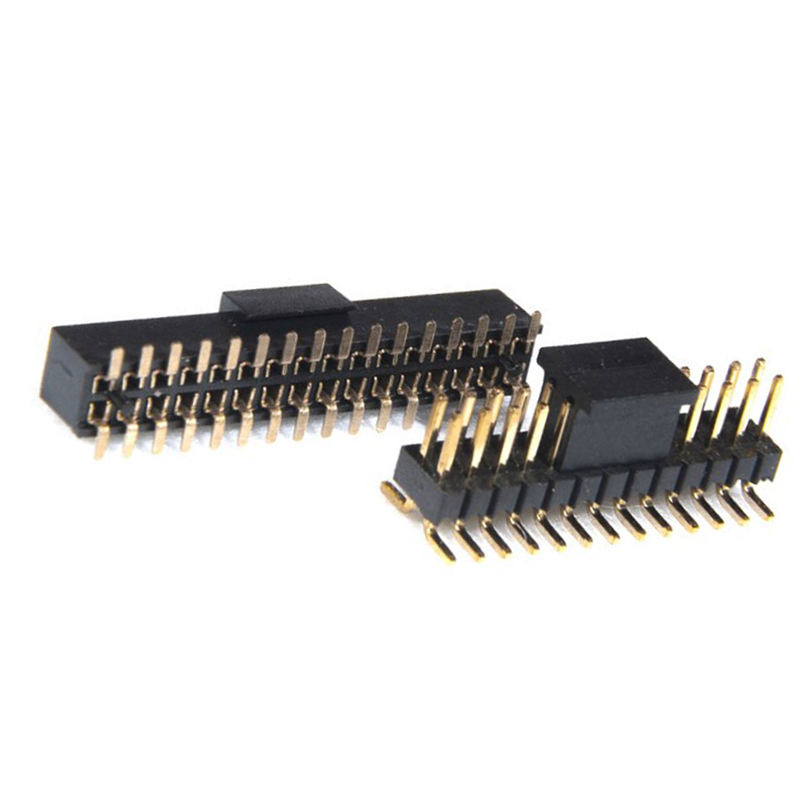

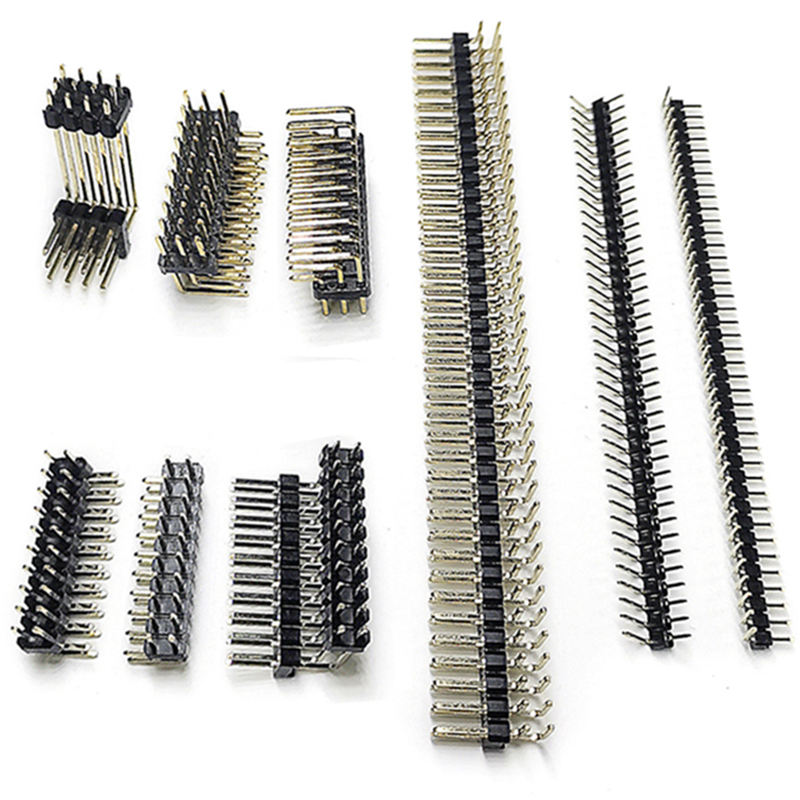

প্রেস ফিট ডুয়াল 6 8 20 পিন 2 * 14 2 * 3 5 মহিলা 1 মিমি 1.27 মিমি 2 মিমি 2.54 মিমি পিচ অ্যাঙ্গেল এসএমডি / এসএমটি হেডার লং পিন হেডার পুরুষ সংযোগকারী

প্রেস-ফিট / এসএমটি / টিএইচটি লং-পিন মেল হেডার – ১.০ / ১.২ / ২.০ / ২.৫৪ মিমি পিচ, সিঙ্গেল ও ডুয়াল রো (২×৩ / ২×৭ / ২×১০ / ২×১৪), স্ট্রেইট / রাইট-অ্যাঙ্গেল / এসএমডি, কাস্টম পিন দৈর্ঘ্য

পণ্যের বিবরণ

ওভারভিউ

এই লং-পিন মেল হেডার পরিবার চারটি প্রধান বোর্ড-টু-বোর্ড পিচ (১.০ / ১.২ / ২.০ / ২.৫৪ মিমি) সিঙ্গেল এবং ডুয়াল রোতে কভার করে, তিনটি টার্মিনেশন স্টাইল সমান্তরালভাবে চলছে: কমপ্লায়েন্ট প্রেস-ফিট (সোল্ডারলেস ব্যাকপ্লেন), এসএমটি গাল-উইং রাইট-অ্যাঙ্গেল (অটো-প্লেসমেন্ট), এবং টিএইচটি স্ট্রেইট এক্সটেন্ডেড টেইল সহ (মাদার-ডটার স্ট্যাকিং, ডিবাগ হেডার, মেজানাইন)। ডুয়াল-রো কাউন্ট ২×৩ / ২×৭ / ২×১০ / ২×১৪ স্টক করা আছে; ২×২ থেকে ২×৪০ এর মধ্যে যেকোনো ২×n এনআরই ছাড়াই তৈরি করা হয়।

বর্গাকার পিনগুলি টার্নড/টিনযুক্ত ব্রাস (২.৫৪/২.০) বা ফসফর ব্রোঞ্জ (১.২/১.০), মেটিং জোনে নিকেল ব্যারিয়ার সহ গোল্ড-ফ্ল্যাশড, টার্মিনেশনে টিন। হাউজিং হাই-টেম্প এলসিপি বা পিএ৬টি (শুধু পিবিটি নয়), তাই এসএমটি সংস্করণ আইইসি ৬০০৬৮-২-৫৮ অনুযায়ী ২৬০ ℃ লিড-ফ্রি রিফ্লো ১০ সেকেন্ড পাস করে—সেকোরম ২৯৬ সিরিজের মতো একই ক্লাস।

৫টি ভিন্ন বিক্রয় পয়েন্ট

1. চারটি পিচ, একটি টুলিং পরিবার–১.০ মিমি / ১.২ মিমি / ২.০ মিমি / ২.৫৪ মিমিবর্গাকার পিন Ø০.৪ / ০.৪৬ / ০.৫ / ০.৬৪ মিমি যথাক্রমে; ডুয়াল-রো ২×৩ (৬পি) / ২×৭ (১৪পি) / ২×১০ (২০পি) / ২×১৪ (২৮পি) এবং এর মধ্যে যেকোনো ২×n, সিঙ্গেল-রো ৪/৬/৮/২০/৩২/৪০ ও কভার করা হয়েছে – ক্রেতা পিচ/কাউন্ট পরিবর্তন করে, সরবরাহকারী নয়।

2. তিনটি টার্মিনেশন সমান্তরালভাবে–প্রেস-ফিট কমপ্লায়েন্ট টেইল(Ø০.৫ মিমি আই-অফ-নিডল, সোল্ডার নেই, ব্যাকপ্লেনের জন্য যেমন হংইয়ান পিএফ সিরিজ) /এসএমটি গাল-উইং আরএ(পিক-এন্ড-প্লেস প্যাড, ২৬০℃ ১০ সেকেন্ড সেকোরম ২৯৬ অনুযায়ী) /টিএইচটি লং-পিন স্ট্রেইট(টেইল ১১.৯৬ মিমি ডিফল্ট, কাস্টমাইজযোগ্য ৮.৫–২৫ মিমি স্ট্যাকিং/মাদার-ডটার এর জন্য যেমন কনরে এমএইচ২৫৪২২)।

3. হাই-টেম্প এলসিপি / পিএ৬টি / পিএ৯টি হাউজিং, ইউএল৯৪ ভি-০– সস্তা পলিয়েস্টার নয়; এসএমটি সংস্করণ লিড-ফ্রি রিফ্লো ২৬০℃ ১০ সেকেন্ড সহ্য করে, টিএইচটি সংস্করণ ওয়েভ-সোল্ডার ঠিক আছে; ইনসুলেটর পছন্দগুলি জেটা কন / সেকোরম ইন্ডাস্ট্রিয়াল গ্রেডের সাথে মেলে।

4. প্রকৃত ৩এ ২.৫৪মিমি তে / ১এ ১.২৭১মিমি তে– কু অ্যালয় সি২৬৮০ (২.৫৪) বা ফসফর ব্রোঞ্জ সি৫২১০ (১.২) পিন, গোল্ড ফ্ল্যাশ ০.০৫µm / ০.৭৬µm (৩০µ") অপশন/ম্যাট টিন; কন্টাক্ট আর ≤২০ এমΩ, আইআর ≥১০০০ এমΩ, ৫০০–৬০০ ভি এসি সহ্য ক্ষমতা – টায়ার-১ ২৯৬/এমএইচ২৫৪২২ ক্লাসের মতো একই ইলেকট্রিক্যালস।

5. সেকোরম ২৯৬ / কনরে এমএইচ২৫৪২২ / অ্যাম্পেনল / হার-উইন এর সাথে ক্রস– ২.৫৪মিমি ল্যান্ড প্যাটার্ন = স্ট্যান্ডার্ড ০.১" গ্রিড; ১.২৭১মিমি ডুয়াল-রো হারউইন/হার্টিং হার-ফ্লেক্স মেজানাইন পিচের সাথে মেলে; আমরা ২৪ ঘন্টায় ক্রস-ড্রয়িং + ৩ডি স্টেপ ফেরত দিই।

অ্যাপ্লিকেশন ইন্ডাস্ট্রি

• মাদার-ডটার / মেজানাইন বোর্ড– ২.৫৪মিমি লং-পিন টিএইচটি রাস্পবেরি পাই হ্যাট এর জন্য / ১.২৭১মিমি হার-ফ্লেক্স ক্লাস ৫জি বিবিএআই কার্ডের জন্য

• ইন্ডাস্ট্রিয়াল ব্যাকপ্লেন– প্রেস-ফিট ২.০মিমি ডুয়াল-রো ২×১০ ১.৬মিমি এফআর৪ এ, ওয়েভ সোল্ডার নেই (হংইয়ান পিএফ ব্যবহারের ক্ষেত্র)

• ডেভ বোর্ড / ইভাল কিট– ২×৩ এসএমডি আরএ (পিআরটি-২৭৯১০ ক্লোন) স্পার্কফান/অ্যাডাফ্রুট মূল লেআউটে

• পিএলসি / ডিআইএন রেল কন্ট্রোলার– ২.৫৪মিমি ২×৭ আরএ টিএইচটি, ৩এ পাওয়ার+সিগন্যাল

• মেডিকেল ওয়্যারেবল সাব-বোর্ড– ১.২৭১মিমি ২×১০ এসএমটি আরএ, গোল্ড ফ্ল্যাশ, লো প্রোফাইল ৪.৩ মিমি ইনসুলেটর

• অটোমোটিভ সেন্সর মডিউল– ১.০মিমি ২×৭ এসএমটি, এলসিপি ভি-০, -৪০~+১০৫ ℃

• টেস্ট ফিক্সচার / এএটি– লং-পিন ২.৫৪মিমি ২×৪০ পোগো অ্যাডাপ্টার প্লেটের জন্য

কাস্টমাইজেশন অপশন

• পিচ:১.০ / ১.২ মিমি / ২.০ মিমি / ২.৫৪ মিমি(অন্যান্য ১.৫/৩.৯৬ অনুরোধে)

• রো: সিঙ্গেল/ডুয়াল/ট্রিপল

• কাউন্ট: ২×৩ / ২×৭ / ২×১০ / ২×১৪ / ২×২০ … ২×৪০

• টার্মিনেশন: প্রেস-ফিট কমপ্লায়েন্ট / এসএমটি গাল-উইং (স্ট্রেইট/আরএ) / টিএইচটি স্ট্রেইট লং-পিন / টিএইচটি আরএ

• পিন দৈর্ঘ্য: মেটিং ৫.০–১১.৯৬ মিমি, টেইল ২.৪ / ৩.০ / ৮.৫ / ১০.০ / ১১.৯৬ / ২৫.০ মিমি

• প্লাস্টিক উচ্চতা: ২.০ / ২.৫৪ / ৪.৩ / ৫.০ মিমি

• প্লেটিং: অউ ফ্ল্যাশ / ১৫µ" / ৩০µ" + নি / ফুল টিন / ডুপ্লেক্স

• হাউজিং: এলসিপি / পিএ৬টি / পিএ৯টি / পিবিটি কালো (রঙ ঐচ্ছিক)

• পেগস: পজিশনিং পেগ সহ/ছাড়া; প্রেস-ফিট বস ঐচ্ছিক

স্টেপ কাস্টম প্রক্রিয়া

1. প্রয়োজনীয়তা সংগ্রহ → ২. প্রযুক্তিগত মূল্যায়ন ও উদ্ধৃতি → ৩. ৩ডি ড্রয়িং পর্যালোচনা ও নিশ্চিতকরণ → ৪. ছাঁচ / টুলিং ও প্রোটোটাইপ → ৫. নমুনা পরীক্ষা (কন্টাক্ট আর, রিটেনশন, রিফ্লো) ও অনুমোদন → ৬. ব্যাপক উৎপাদন → ৭. চূড়ান্ত কিউসি ও চালান।

আমাদের পরিষেবা

নমুনা প্রাপ্যতা ও নীতি

নমুনাগুলি আমাদের গ্রাহকদের অনুরোধে বিনামূল্যে পাঠানো হবে, যতক্ষণ তারা ভাড়ার জন্য অর্থ প্রদান করতে ইচ্ছুক, অথবা আমরা কিছু পুরানো গ্রাহকদের জন্য আমাদের পক্ষ থেকে ভাড়া দিতে পারি, অথবা গ্রাহক অগ্রিম ভাড়া দিতে পারেন, এবং আমরা আমাদের কুরিয়ার দিয়ে নমুনা পাঠাতে পারি।

গ্যারান্টি/ওয়ারেন্টি/শর্তাবলী

আমরা পণ্যের গুণমানের নিশ্চয়তা প্রদান করি।
১৫ দিনের দ্রুত ডেলিভারি নিশ্চিত করা হয়।
পেমেন্টের শর্তাবলীর মধ্যে টি/টি অন্তর্ভুক্ত, তবে এটি আলোচনা সাপেক্ষ, যেমন এল/সি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন এবং আরও অনেক কিছু।

বিক্রয়োত্তর সেবা

অফিস এবং প্রধান অফিসের নেটওয়ার্কের মাধ্যমে চমৎকার পরিষেবা প্রদান করা হয়।
অনুগ্রহ করে আমাদের মার্কেটিং সেলস ডিপার্টমেন্টে ফোন বা ইমেলের মাধ্যমে যোগাযোগ করুন, অথবা যদি সুবিধাজনক হয়, আমাদের অফিসে আসুন।
বন্ধুত্বপূর্ণ পরিষেবা ছাড়াও, আমরা সবচেয়ে প্রতিযোগিতামূলক মূল্য এবং নমনীয় সময়সূচী অফার করি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: আপনার এমওকিউ কত?

উত্তর: আমাদের এমওকিউ সাধারণত ১০০০ পিসি হয়, তবে আমরা পরীক্ষার জন্য ছোট অর্ডারের পরিমাণ গ্রহণ করি।

প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?

উত্তর: আমাদের কারখানা পরিদর্শনে আপনাকে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উৎপাদন প্রক্রিয়া দেখাব, এবং আমরা আশা করি আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারব।

প্রশ্ন: আপনার নমুনা সময় কত? আপনার ডেলিভারি সময় কত?

উত্তর: নমুনার জন্য ৭ দিন, এবং ব্যাপক উৎপাদনের জন্য ১৫-২০ দিন। এটি পরিমাণের উপর নির্ভর করে।

প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?

উত্তর: আপনি কারখানা পরিদর্শন করে, অথবা তৃতীয় পক্ষকে পরিদর্শন করতে বলে, অথবা ছবি পরিদর্শনের মাধ্যমে পরিদর্শন করতে পারেন।

প্রশ্ন: আমার দেশে শিপিং করতে কত খরচ হবে?

উত্তর: মোট ওজন এবং সিবিএম এর উপর ভিত্তি করে ফ্রেইট কোম্পানি দ্বারা ভাড়া দেওয়া হবে।

প্রশ্ন: আমি কিভাবে জানব যে আপনি আমার অর্ডার পাঠিয়েছেন?

উত্তর: ট্র্যাকিং নম্বর (ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস, ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রপথে বি/এল আপনার পণ্যগুলি পাঠানো হওয়ার সাথে সাথে আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি। সহায়ক বিক্রয়োত্তর পরিষেবা প্রদান করা হয়। আমরা যা বিক্রি করি তা সমর্থন করি।

প্রশ্ন: আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?

 উত্তর: অবশ্যই, শুধু আমাদের আপনার অঙ্কন বা নমুনা পাঠান।
