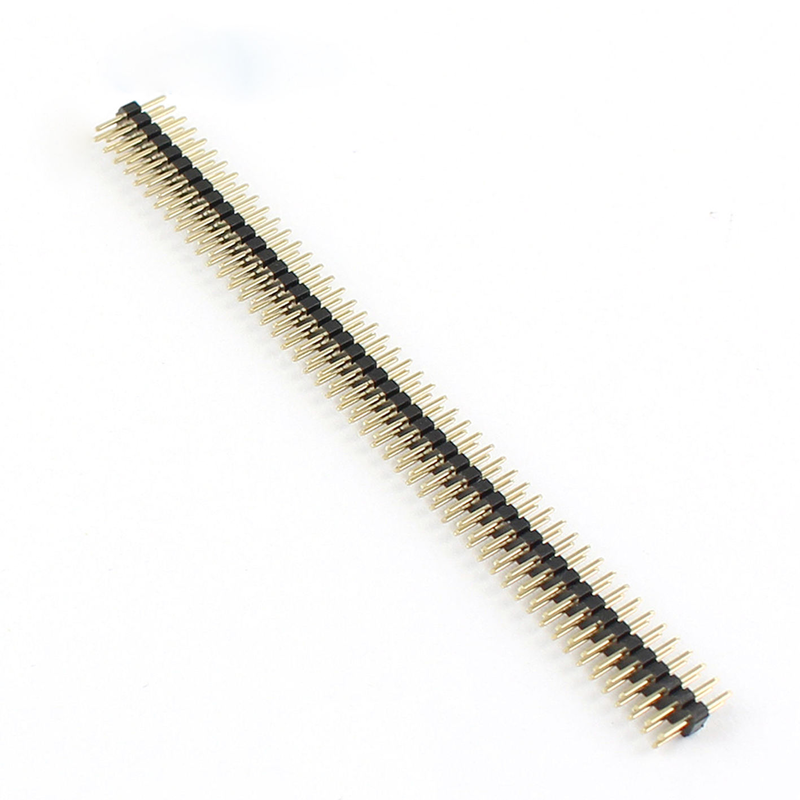

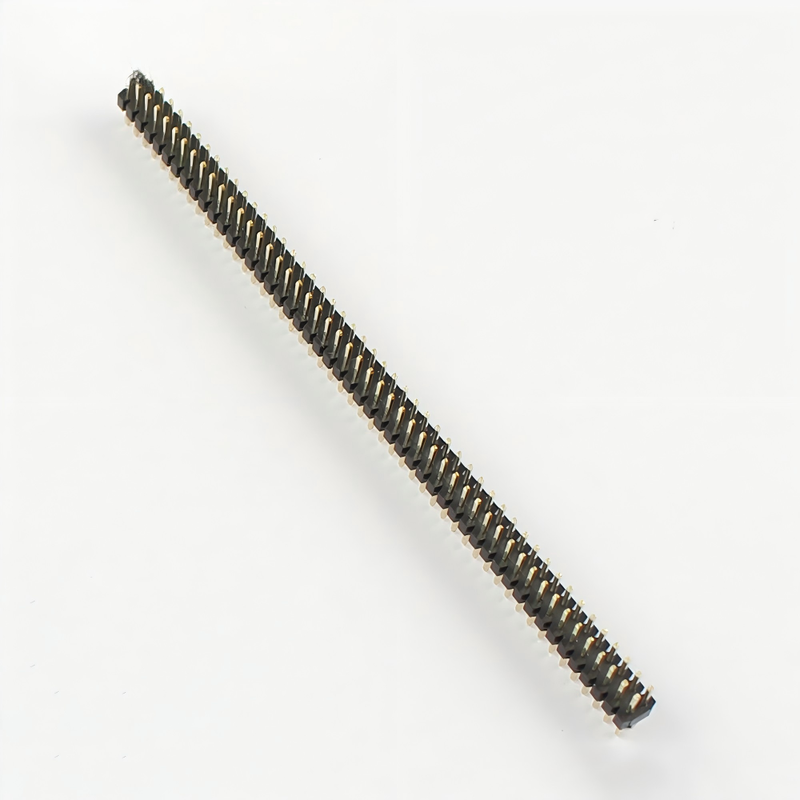

পিচ ১.০ মিমি ২x৫০-পিন প্রেস-ফিট হেডার ডাবল রো স্ট্রেইট পিন হেডার ১মিমি পিচ বোর্ড স্পেস ডাবল প্লাস্টিক পিন হেডার কানেক্টর

পণ্যের বিবরণ

১.০মিমি পিচ ২×৫০ পিন প্রেস-ফিট হেডার

উচ্চ-ঘনত্বের পিসিবি ইন্টারকানেকশনের জন্য ডাবল-রো স্ট্রেইট মেল পিন হেডার

১.০মিমি পিচ ২×৫০ পিন প্রেস-ফিট হেডার হল একটি কমপ্যাক্ট, ডাবল-রো মেল পিন হেডার যা উচ্চ-ঘনত্বের পিসিবি ইন্টারকানেকশনের জন্য ডিজাইন করা হয়েছে যেখানে বোর্ডের স্থান সীমিত এবং একটি ১০০-অবস্থানের ইন্টারফেসের প্রয়োজন।

১.০০মিমি পিচ, ২×৫০-পিন কনফিগারেশন এবং সোজা উল্লম্ব লেআউট সহ, এই হেডারটি বোর্ড-টু-বোর্ড এবং পিসিবি ইন্টারকানেকশন ডিজাইনের জন্য একটি ঘন যোগাযোগ বিন্যাস সরবরাহ করে। প্রেস-ফিট কনফিগারেশন এমন অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট করা যেতে পারে যেখানে একটি সোল্ডার-ফ্রি পিসিবি অ্যাসেম্বলি প্রক্রিয়া পছন্দ করা হয়, পিসিবি হোল ডিজাইন এবং প্রেস-ফিট যোগাযোগ প্রয়োজনীয়তার সাপেক্ষে।

প্রচলিত ২.৫৪মিমি-পিচ হেডারের সাথে তুলনা করলে, ১.০০মিমি পিচ উল্লেখযোগ্যভাবে কাছাকাছি যোগাযোগ ব্যবধানের অনুমতি দেয়, যা এই ধরণের সংযোগকারীকে কমপ্যাক্ট ইলেকট্রনিক অ্যাসেম্বলি, কন্ট্রোল বোর্ড, যোগাযোগ সরঞ্জাম এবং অন্যান্য স্থান-সীমাবদ্ধ পিসিবি ডিজাইনের জন্য উপযুক্ত করে তোলে। ১.০০মিমি পিচ ফর্ম্যাটটি উচ্চ-ঘনত্বের মেজানাইন এবং পিসিবি ইন্টারকানেক্ট অ্যাপ্লিকেশনগুলিতেও ব্যাপকভাবে ব্যবহৃত হয়।

উপাদান

• ইনসুলেটর: PBT (Connfly DS1021, TXGA FPH254F1, CJT) কালো UL94 V-0; ২৬০°C সীসা-মুক্ত তরঙ্গের জন্য PA6T বিকল্প (ICKEY 6T); নাইলন ৬T/GWT ৭৫০°C বিকল্প

• পিন: ব্রাস C2680 Ø০.৬৪মিমি বর্গাকার (ICKEY CJT অঙ্কন ০.৬৪ SQ নিশ্চিত করে); >৫০০ চক্রের জন্য ফসফর ব্রোঞ্জ C5210 বিকল্প (Amphenol Quickie PB ব্যবহার করে)

• প্লেটিং: ৫.৮৪মিমি মেট জোনে ৫০" Ni এর উপর গোল্ড ফ্ল্যাশ ০.০৫µm; ৩.০মিমি টেইলে ম্যাট টিন ২–৩µm; ৫০ পিসি MOQ তে সিলেক্টিভ ৩০" (০.৭৬µm) গোল্ড বিকল্প (Connfly "সম্পূর্ণ গোল্ড Type33" ক্লাস)

• প্লাস্টিক বিকল্প: সিঙ্গেল-প্লাস্টিক ২.৫মিমি উচ্চতা / ডাবল-প্লাস্টিক রিইনফোর্সড (অ্যান্টি-বেন্ড)

প্রয়োগ

শিল্প অটোমেশন

কমপ্যাক্ট কন্ট্রোল বোর্ড, পিএলসি-সম্পর্কিত মডিউল, শিল্প নিয়ন্ত্রক এবং ইলেকট্রনিক ইন্টারফেস বোর্ডের জন্য উপযুক্ত যেখানে একাধিক পিসিবি সংকেত ইন্টারকানেক্ট করা প্রয়োজন।

যোগাযোগ সরঞ্জাম

১.০০মিমি পিচ এবং ১০০-অবস্থানের কনফিগারেশন কমপ্যাক্ট যোগাযোগ মডিউল এবং উচ্চ-ঘনত্বের ইন্টারফেস বোর্ডের জন্য উপযুক্ত।

এমবেডেড কম্পিউটিং এবং কম্পিউটার হার্ডওয়্যার

সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে এমবেডেড কম্পিউটিং বোর্ড, প্রসেসর-সম্পর্কিত মডিউল, ইন্টারফেস কার্ড এবং কমপ্যাক্ট কম্পিউটিং সিস্টেম।

ভোক্তা ইলেকট্রনিক্স

ছোট পিচ স্থান-সীমাবদ্ধ ইলেকট্রনিক অ্যাসেম্বলিগুলির জন্য উপযুক্ত যেখানে প্রচলিত ২.৫৪মিমি হেডারগুলি খুব বেশি পিসিবি এলাকা দখল করে।

পরীক্ষা ও পরিমাপ সরঞ্জাম

উচ্চ পিন সংখ্যা পরিমাপ এবং যন্ত্রপাতির সরঞ্জামগুলিতে মাল্টি-সিগন্যাল পিসিবি ইন্টারফেস সমর্থন করতে পারে, প্রয়োজনীয় বৈদ্যুতিক এবং যান্ত্রিক স্পেসিফিকেশন সাপেক্ষে।

অটোমোটিভ ইলেকট্রনিক্স

যেখানে উচ্চ-ঘনত্বের পিসিবি ইন্টারকানেকশন প্রয়োজন সেখানে অটোমোটিভ ইলেকট্রনিক মডিউলগুলির জন্য সংযোগকারী ফর্ম্যাটটি বিবেচনা করা যেতে পারে। তবে, অটোমোটিভ যোগ্যতার জন্য, গ্রাহকদের ডিজাইন অনুমোদনের আগে প্রয়োজনীয় তাপমাত্রা, কম্পন, প্লেটিং, রিটেনশন এবং প্রযোজ্য অটোমোটিভ মানগুলি নিশ্চিত করা উচিত।

কাস্টমাইজেশন বিকল্প

• সংখ্যা: ২×২ / ২×৫ / ২×১০ / ২×২০ / ২×৪০ (ব্রেকঅ্যাওয়ে)

• টেইল: ৩.০মিমি (ডিফল্ট) / ৬.০মিমি (৬T) / ১০.৮মিমি মোট (Connfly ক্লোন) / ৮.৫ / ১১.৯৬মিমি

• প্লাস্টিক: সিঙ্গেল ২.৫মিমি / ডাবল ৪.৩মিমি / ৮.৫মিমি লম্বা

• ইনসুলেটর: PBT+৩০%GF কালো (ডিফল্ট) / PA6T / নাইলন ৬T / রঙ

• প্লেটিং: গোল্ড ফ্ল্যাশ / ৩০" সিলেক্টিভ / ফুল টিন / ডুপ্লেক্স

• পিন: ব্রাস (ডিফল্ট) / ফসফর ব্রোঞ্জ

• দিক: সোজা/রাইট-অ্যাঙ্গেল

• প্যাকিং: পিই ব্যাগ/টিউব/ট্রে

ধাপ কাস্টম প্রক্রিয়া

1. প্রয়োজনীয়তা সংগ্রহ → ২. প্রযুক্তিগত মূল্যায়ন ও উদ্ধৃতি → ৩. ৩ডি অঙ্কন পর্যালোচনা ও নিশ্চিতকরণ → ৪. ছাঁচ / টুলিং ও প্রোটোটাইপ → ৫. নমুনা পরীক্ষা (যোগাযোগ R, রিটেনশন, রিফ্লো) ও অনুমোদন → ৬. গণ উৎপাদন → ৭. চূড়ান্ত QC ও চালান।

আমাদের পরিষেবা

নমুনার প্রাপ্যতা ও নীতি

নমুনাগুলি আমাদের গ্রাহকদের অনুরোধে বিনামূল্যে পাঠানো হবে, যতক্ষণ তারা মালবাহী পরিশোধ করতে ইচ্ছুক থাকে, অথবা আমরা কিছু পুরানো গ্রাহকদের জন্য আমাদের পক্ষ থেকে মালবাহী পরিশোধ করতে পারি, অথবা গ্রাহক অগ্রিম মালবাহী পরিশোধ করতে পারে, এবং আমরা আমাদের কুরিয়ারের সাথে নমুনা পাঠাতে পারি।

গ্যারান্টি/ওয়ারেন্টি/শর্তাবলী

আমরা একটি পণ্যের গুণমান গ্যারান্টি প্রদান করি।
১৫ দিনের দ্রুত ডেলিভারি নিশ্চিত করা হয়।
পেমেন্টের শর্তাবলীর মধ্যে T/T অন্তর্ভুক্ত, তবে এটি আলোচনা সাপেক্ষ, যেমন L/C, PayPal, Western Union, এবং আরও অনেক কিছু।

বিক্রয়োত্তর সেবা

আমাদের অফিস এবং প্রধান অফিসের নেটওয়ার্কের মাধ্যমে চমৎকার পরিষেবা প্রদান করা হয়।
অনুগ্রহ করে আমাদের বিপণন বিক্রয় বিভাগের সাথে ফোন বা ই-মেলের মাধ্যমে যোগাযোগ করুন, অথবা যদি সুবিধাজনক হয়, আমাদের অফিস পরিদর্শন করুন।
বন্ধুত্বপূর্ণ পরিষেবা ছাড়াও, আমরা সবচেয়ে প্রতিযোগিতামূলক মূল্য এবং নমনীয় সময়সূচী অফার করি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: আপনার MOQ কি?

উত্তর: আমাদের MOQ সাধারণত ১০০০ পিসি হয়, তবে আমরা পরীক্ষার জন্য ছোট অর্ডারের পরিমাণ গ্রহণ করি।

প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?

উত্তর: আমাদের কারখানা পরিদর্শনে আপনাকে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উৎপাদন প্রক্রিয়া দেখাব, এবং আশা করি আমরা আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারব।

প্রশ্ন: আপনার নমুনার সময় কত? আপনার ডেলিভারির সময় কত?

উত্তর: নমুনার জন্য ৭ দিন, এবং গণ উৎপাদনের জন্য ১৫-২০ দিন। এটি পরিমাণের উপর নির্ভর করে।

প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?

উত্তর: আপনি কারখানা পরিদর্শন করে, অথবা তৃতীয় পক্ষকে পরিদর্শন করতে বলে, অথবা ছবি পরিদর্শনের মাধ্যমে পরিদর্শন করতে পারেন।

প্রশ্ন: আমার দেশে শিপিং করতে কত খরচ হবে?

উত্তর: মালবাহী কোম্পানি আপনার মোট ওজন এবং CBM এর উপর ভিত্তি করে মালবাহী প্রদান করবে।

প্রশ্ন: আমি কিভাবে জানব যে আপনি আমার অর্ডার পাঠিয়েছেন?

উত্তর: ট্র্যাকিং নম্বর (DHL, UPS, FedEx, TNT, EMS, ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রপথে B/L আপনার পণ্যগুলি পাঠানো হওয়ার সাথে সাথে আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি। সহায়ক বিক্রয়োত্তর সেবা প্রদান করা হয়। আমরা যা বিক্রি করি তা সমর্থন করি।

প্রশ্ন: আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?

 উত্তর: অবশ্যই, শুধু আপনার অঙ্কন বা নমুনা আমাদের পাঠান।
