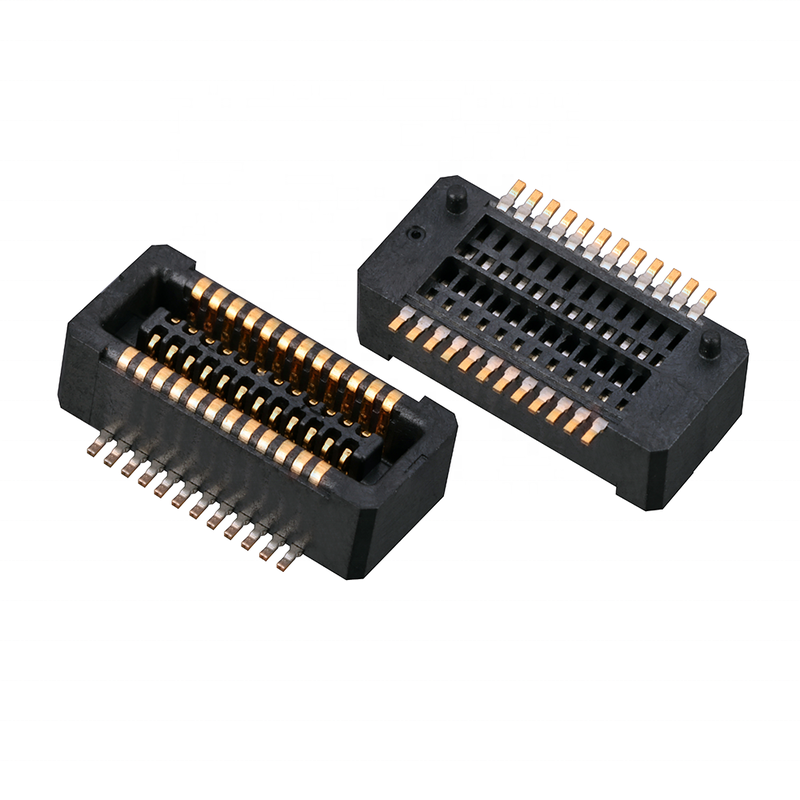

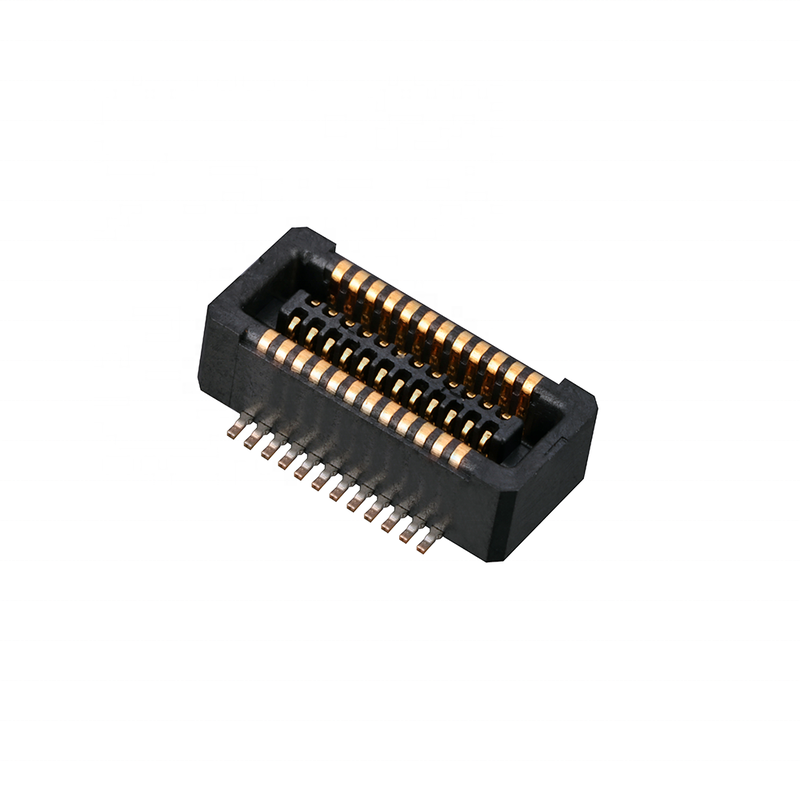

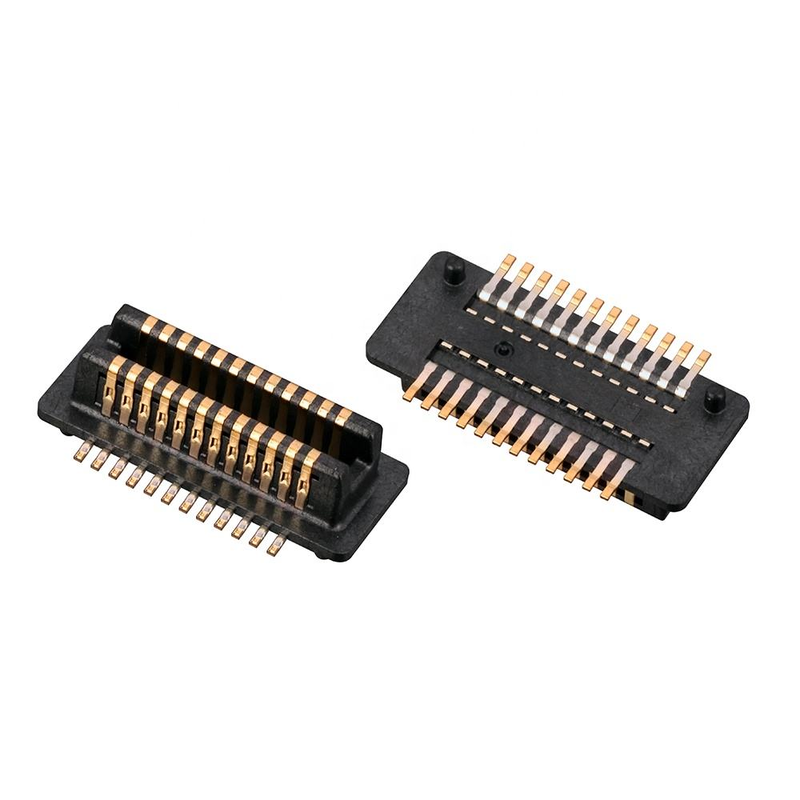

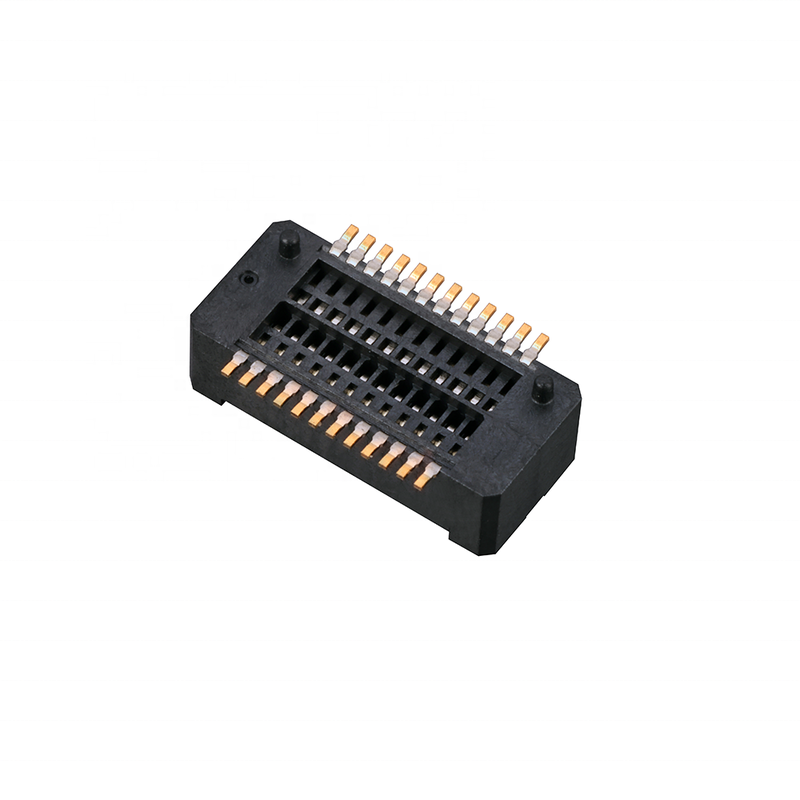

সূক্ষ্ম-পিচ 0.4 মিমি 30 পিন পুরুষ BTB বোর্ড-টু-বোর্ড সংযোগকারী
অন্তর্নির্মিত অন্ধ সমন্বয় এবং স্ব-সংশোধন সহনশীলতা, উচ্চ-গতির সংকেত অখণ্ডতা, স্থির সমন্বিত স্ট্যাক উচ্চতা। আইওটি মডিউল, স্মার্ট হোম, টিভি, এনবি এবং জিপিএসের জন্য অনুকূলিত কমপ্যাক্ট স্ট্যাকড পিসিবি ডিজাইন।স্বয়ংক্রিয় পিক অ্যান্ড প্লেসের জন্য এসএমটি রিল প্যাকেজিং
পণ্যের হাইলাইটস
- অন্ধ সঙ্গম / স্ব-সমন্বয় এবং ভুল অন্তর্ভুক্তি বিরোধী: অন্তর্নির্মিত গাইড রিবার কাঠামো সমাবেশের অফসেট সহনশীলতা শোষণ করে, ম্যানুয়াল / স্বয়ংক্রিয় জোড়া দেওয়ার সময় পিনের ক্ষতি এড়ায়; অ্যান্টি-ডিটেন্ট বিপরীত সন্নিবেশ রোধ করে।
- উচ্চ গতির ট্রান্সমিশন পারফরম্যান্স: স্থিতিশীল উচ্চ-গতির সংকেত অখণ্ডতার জন্য অপ্টিমাইজড যোগাযোগ জ্যামিতি, আইওটি, এনবি এবং জিপিএস মডিউলগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি সংকেত সমর্থন করে।
- নিয়ন্ত্রিত জোড়া উচ্চতা: স্থির স্ট্যাক উচ্চতা পিসিবি ফাঁক বজায় রাখে, যান্ত্রিক অভ্যন্তর নকশা এবং কম্পন নির্ভরযোগ্যতা যাচাইকরণ সহজ করে তোলে।
পণ্যের বর্ণনা
| শ্রেণী |
পয়েন্ট |
প্যারামিটার |
| বৈদ্যুতিক পারফরম্যান্স |
পিচ |
0.4 মিমি |
|
পিন গণনা |
৩০ পিন, পুরুষ হেডার |
|
নামমাত্র বর্তমান |
0.3A প্রতিটা স্পর্শ |
|
নামমাত্র ভোল্টেজ |
৫০ ভোল্ট ডিসি |
|
সর্বাধিক যোগাযোগ প্রতিরোধ |
≤20 mΩ |
|
মিন আইসোলেশন প্রতিরোধের |
≥১০০০ এমও |
|
ভোল্টেজ সহ্য করে |
250V এসি / 60s |
| যান্ত্রিক পারফরম্যান্স |
সমকামিতার চক্র |
≥৫০০ বার |
|
জোড়া উচ্চতা |
স্ট্যাকের স্থির উচ্চতা |
|
প্রবেশ / প্রত্যাহার বাহিনী |
স্বয়ংক্রিয় সমাবেশের জন্য ভারসাম্য শক্তি |
|
সহনশীলতা |
ব্লাইন্ড প্যারেন্টিংয়ের জন্য স্ব-নিয়ন্ত্রিত অফসেট সহনশীলতা |
| উপকরণ ও প্লাটিং |
যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ |
|
কনট্যাক্ট প্লাটিং |
নিকেল বাধা উপর নির্বাচনী গোল্ড plating |
|
আবাসনের উপাদান |
PA9T, UL94 V-0 অগ্নি retardant |
| পরিবেশ ও সোল্ডার গাইড |
অপারেটিং তাপমাত্রা |
-40°C ~ +85°C |
|
সোল্ডারের ধরন |
এসএমটি রিফ্লো সোল্ডারিং |
|
পিক রিফ্লো তাপমাত্রা |
সর্বোচ্চ ২৬০°সি, ১০ সেকেন্ড পর্যন্ত স্থায়ী |
|
সম্মতি |
RoHS, REACH |
ক্রস-রেফারেন্স / বিকল্প
মোল্লেক্স, জেএই, এইচআরএস / হিরোস, টিই সিরিজের মূলধারার 0.4 মিমি পিচ 30-পিন বিটিবি পুরুষ সংযোগকারীদের জন্য ড্রপ-ইন বিকল্প। একই পিসিবি ফুটপ্রিন্ট এবং ম্যাপিং প্রোফাইল।
- সুবিধাঃ পিসিবি লেআউট পুনরায় নকশা ছাড়াই সরাসরি প্রতিস্থাপন; আমদানিকৃত অংশগুলির তুলনায় কম সীসা সময় এবং কম ব্যয়।
- দ্রষ্টব্যঃ নকশা স্থগিত করার আগে সঠিক পিনআউট / স্ট্যাক উচ্চতা যাচাইয়ের জন্য দয়া করে আপনার লক্ষ্য OEM অংশ নম্বরটি ভাগ করুন।
পণ্যের বৈশিষ্ট্য
- সূক্ষ্ম 0.4 মিমি পিচ, কমপ্যাক্ট স্ট্যাক PCB বিন্যাস জন্য 30Pin পুরুষ বোর্ড ধারক
- স্ব-সমন্বয় অন্ধ সমন্বয় গাইড, সমাবেশ প্রত্যাখ্যান হার হ্রাস
- কম্পনের অধীনে স্থিতিশীল যোগাযোগ প্রতিরোধের জন্য দ্বৈত যোগাযোগ কাঠামো
- পিচ & প্লেস ডোজেলের জন্য অপ্টিমাইজড এসএমটি প্যাডের বিন্যাস
- আইওটি ইনডোর এবং হালকা শিল্প পরিবেশের জন্য উপযুক্ত ধুলো বিরোধী হাউজিং নকশা
- স্থিতিশীল mated উচ্চতা, সহজ যান্ত্রিক stacking-আপ হিসাব
পণ্যের সুবিধা
- সমাবেশ-বন্ধুত্বপূর্ণ: স্ব-সমন্বয় সহনশীলতা পিসিবি স্ট্যাকিং ভুল সমন্বয়, কম সমাবেশ ব্যর্থতার ক্ষতিপূরণ দেয়।
- সিগন্যাল স্থিতিশীল: সুসংগত যোগাযোগ কাঠামো NB/GPS/IoT রেডিও মডিউলগুলির জন্য উচ্চ গতির সংকেতের গুণমান বজায় রাখে।
- উৎপাদন-প্রস্তুত: রোল টেপ প্যাকেজিং, সরাসরি SMT স্বয়ংক্রিয় লাইন সঙ্গে সামঞ্জস্যপূর্ণ।
- খরচ ও লিড টাইম সুবিধা: দেশীয় উত্পাদন, দীর্ঘ বিদেশী সীসা সময় নেই।
- ডিজাইন সহায়তা: ডেটা শীট, ২ ডি অঙ্কন, 3 ডি স্টেপ আপনার হার্ডওয়্যার টিমের জন্য উপলব্ধ।
প্রয়োগ
- আইওটি ওয়্যারলেস মডিউল
- স্মার্ট হোম কন্ট্রোলার ও সেন্সর বোর্ড
- টিভি ডিসপ্লে সাব-বোর্ড ইন্টারকানেক্ট
- NB-IoT / সেলুলার যোগাযোগ মডিউল
- জিপিএস পজিশনিং মডিউল
- কমপ্যাক্ট ভোক্তা & পোর্টেবল এমবেডেড স্ট্যাকড পিসিবি
প্যাকেজ
টেপ অ্যান্ড রিল (রিল): স্ট্যান্ডার্ড রিল প্যাকিং, এসএমটি স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনের সাথে সামঞ্জস্যপূর্ণ, সরাসরি আপনার উত্পাদন লাইনে চালিত।
লিড টাইম
- নমুনাঃ ৩ কার্যদিবস
- বাল্ক অর্ডারঃ ১-৩ সপ্তাহ
- এমওকিউঃ আলোচনাযোগ্য
- বিনামূল্যে নমুনা পাওয়া যায়; দ্রুত নমুনা মুক্তি সমর্থন
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
সার্টিফিকেশনঃ ISO9001, ISO14001, RoHS, REACH
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য নমনীয় এমওকিউ
- নমুনা নীতি: আপনার ইঞ্জিনিয়ারিং পরীক্ষার জন্য বিনামূল্যে নমুনা / দ্রুত নমুনা মুক্তি সমর্থন
- কাস্টমাইজেশনঃ কাস্টম ম্যাট উচ্চতা, প্লাটিং বেধ, পিন, হাউজিং রঙ, এবং চিহ্নিতকরণ উপলব্ধ। ODM & OEM গ্রহণযোগ্য।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- পাদচরণ লক করার আগে জোড়া স্তূপের উচ্চতা, পিনের সংখ্যা এবং পুরুষ/মহিলা জোড়া নিশ্চিত করুন।
- উচ্চ গতির NB/GPS পথের জন্য সিগন্যাল ব্যান্ডউইথের প্রয়োজনীয়তা যাচাই করুন।
- পিসিবি বেধ, ঘরের ফাঁকা জায়গা এবং কম্পন পরীক্ষার প্রয়োজনীয়তা পরীক্ষা করুন।
- প্রোটোটাইপ একত্রিত করার জন্য বিনামূল্যে নমুনা অনুরোধ, সমন্বয় পরীক্ষা, এবং সংকেত অখণ্ডতা যাচাইকরণ.
- আমাদের হার্ডওয়্যার ইঞ্জিনিয়ারের সাথে যোগাযোগ করুন 3D ফাইল, ডেটা শীট, এবং ক্রস রেফারেন্স অংশ চেক করার জন্য।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
