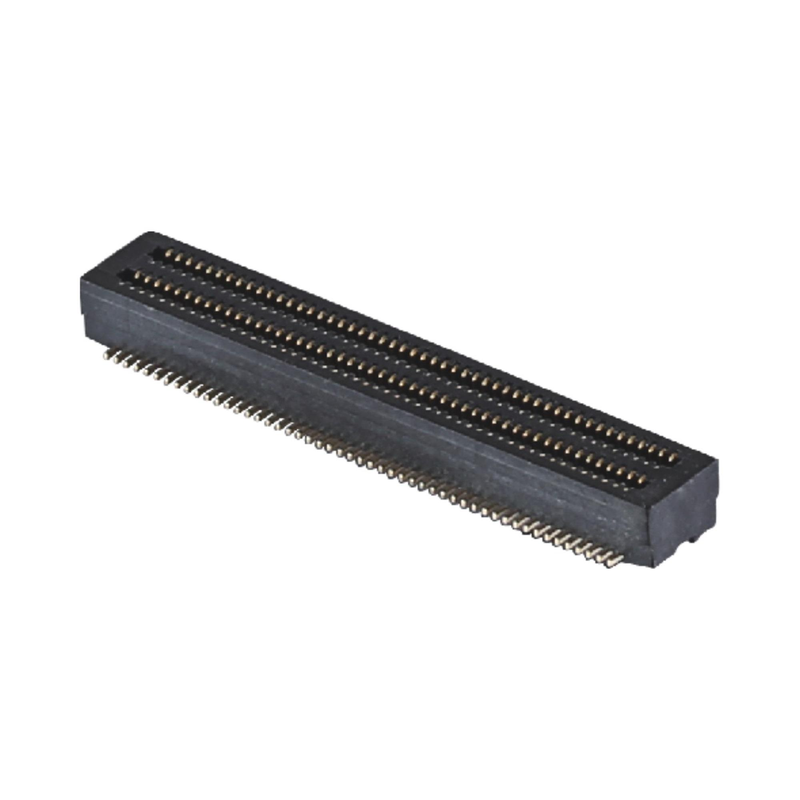

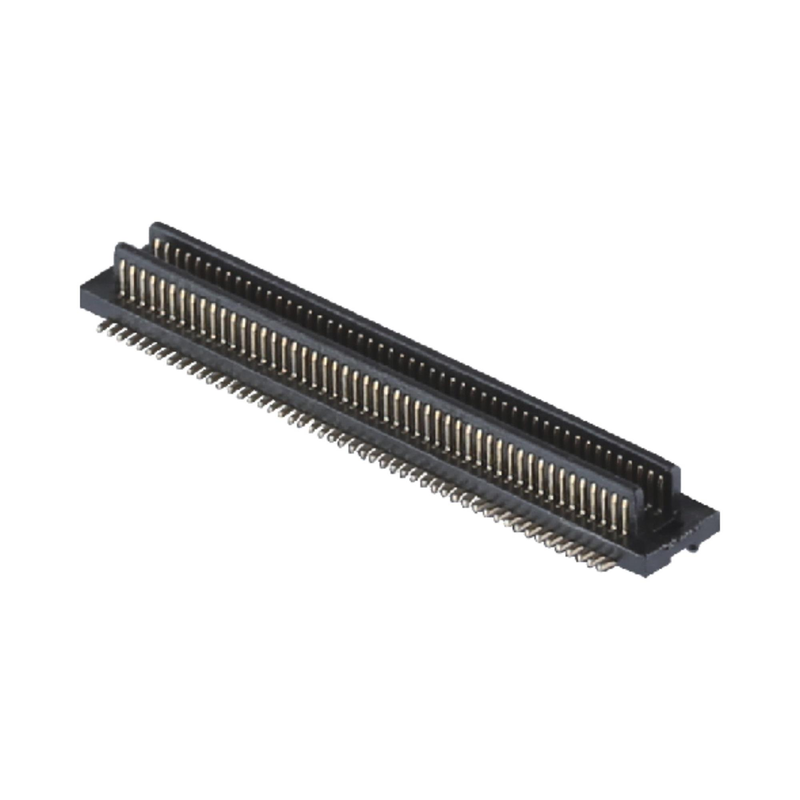

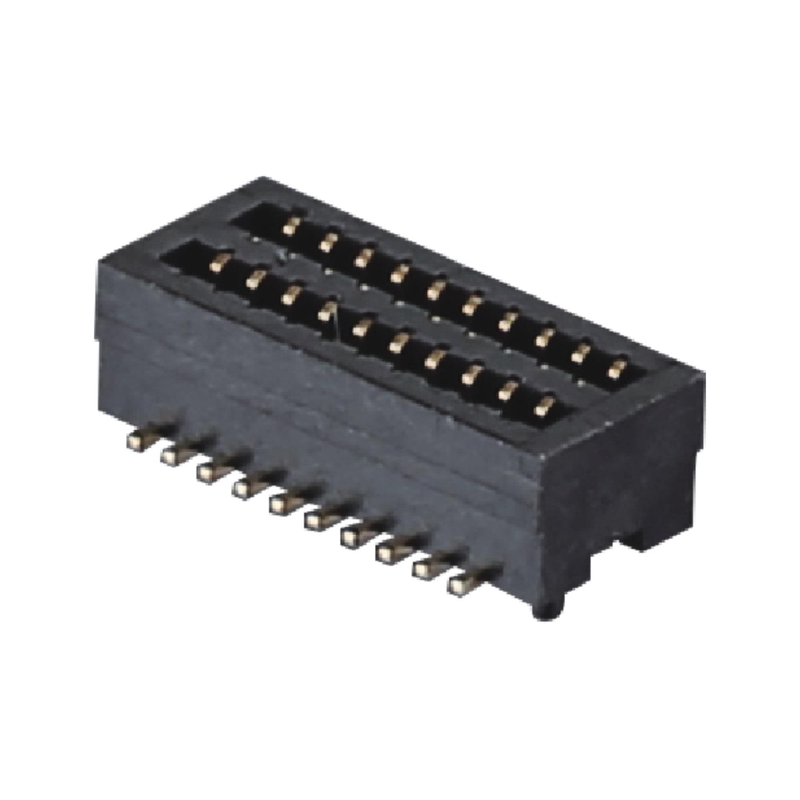

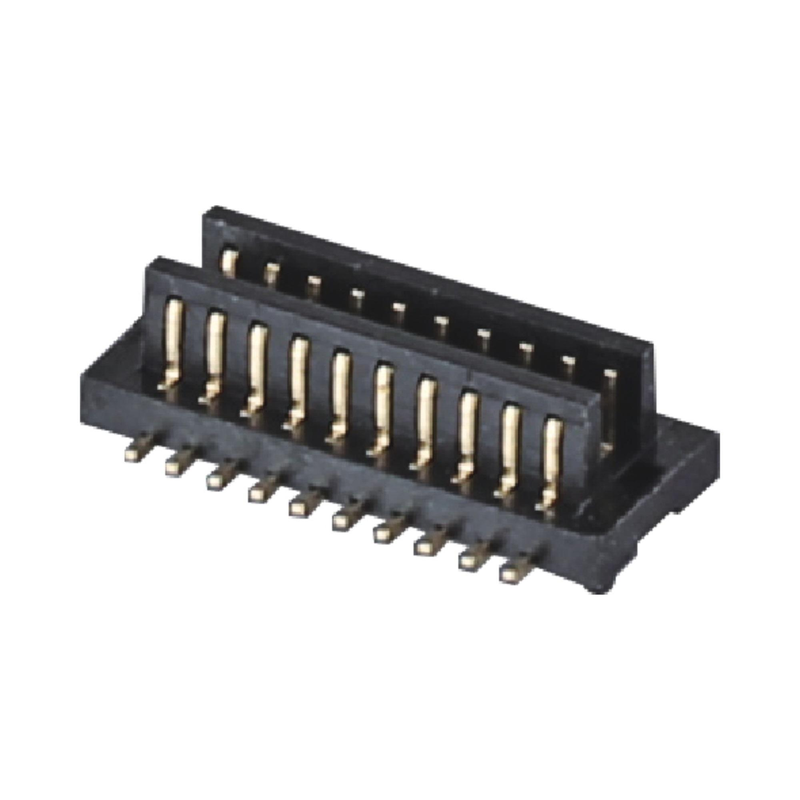

0.8মিমি পিচ বিটিবি কানেক্টর ৪০ ১০০ পিন উচ্চ ট্রান্সমিশন স্পিড মেল ফিমেল কানেক্টর
পণ্যের হাইলাইটস
✅ ব্লাইন্ড ম্যাটিং এবং সেলফ-অ্যালাইনমেন্ট অ্যান্টি-মিসইনসারশন ডিজাইন: X/Y অক্ষ টলারেন্স শোষণ সহ বিল্ট-ইন গাইডেন্স স্ট্রাকচার, ম্যানুয়াল এবং স্বয়ংক্রিয় অ্যাসেম্বলির সময় ম্যাটিং ক্ষতির ঝুঁকি হ্রাস করে, বিপরীত সন্নিবেশ প্রতিরোধ করে।
✅ হাই-স্পিড সিগন্যাল ইন্টিগ্রিটি: অপ্টিমাইজড টার্মিনাল ইম্পিডেন্স ডিজাইন, উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল পাথের জন্য স্থিতিশীল উচ্চ-গতির ট্রান্সমিশন।
✅ নিয়ন্ত্রণযোগ্য ম্যাটেড উচ্চতা: আপনার পিসিবি গ্যাপের প্রয়োজনীয়তা মেটাতে একাধিক স্ট্যাকড ম্যাটিং উচ্চতার বিকল্প; কম্প্যাক্ট 0.8মিমি পিচ পিসিবি লেআউট স্পেস বাঁচায়।
✅ এসএমটি রিল প্যাকেজিং: স্বয়ংক্রিয় পিক অ্যান্ড প্লেসের জন্য প্রস্তুত, স্ট্যান্ডার্ড এসএমটি অ্যাসেম্বলি লাইনের সাথে সামঞ্জস্যপূর্ণ।
পণ্যের বিবরণ
| বিভাগ |
আইটেম |
স্পেসিফিকেশন |
| বৈদ্যুতিক কর্মক্ষমতা |
পিচ |
0.8 মিমি |
|
পিন সংখ্যা |
১০ / ২০ / ৪০ / ১০০ পিন |
|
রেটেড কারেন্ট |
প্রতি পিনে ১.০ অ্যাম্পিয়ার |
|
রেটেড ভোল্টেজ |
৬০ ভোল্ট ডিসি |
|
যোগাযোগ প্রতিরোধ |
≤৩০ মিΩ |
|
ইনসুলেশন প্রতিরোধ |
≥৫০০ এমΩ @৫০০ভ ডিসি |
|
ডাইইলেকট্রিক উইথস্ট্যান্ডিং ভোল্টেজ |
৫০০ভ এসি, ১ মিনিটের জন্য কোন ব্রেকডাউন নেই |
| যান্ত্রিক কর্মক্ষমতা |
ম্যাটিং সাইকেল |
ন্যূনতম ৫০ সাইকেল |
|
ম্যাটিং / আনম্যাটিং ফোর্স |
কম সন্নিবেশ শক্তি, স্থিতিশীল ধারণ শক্তি |
|
সেলফ-অ্যালাইনমেন্ট টলারেন্স |
ব্লাইন্ড ম্যাটিংয়ের জন্য X/Y দিকনির্দেশক অফসেট টলারেন্স |
| উপাদান ও প্লেটিং |
হাউজিং |
উচ্চ-তাপমাত্রার এলসিপি, ইউএল৯৪ ভি-০ |
|
যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ কপার অ্যালয় |
|
যোগাযোগ এলাকার প্লেটিং |
গোল্ড প্লেটিং (কাস্টম গোল্ড পুরুত্ব উপলব্ধ) |
|
সোল্ডার টেইল প্লেটিং |
নিকেল ব্যারিয়ারের উপর ম্যাট টিন |
| পরিবেশগত |
অপারেটিং টেম্প |
-৪০℃ ~ +৮৫℃ |
|
সম্মতি |
রোহস, রিচ |
| সোল্ডারিং গাইড |
রিফ্লো প্রোফাইল |
সীসা-মুক্ত এসএমটি রিফ্লো, পিক টেম্প ≤২৬০℃, ডিওয়েল টাইম ৩০~৬০ সেকেন্ড |
ক্রস-রেফারেন্স / বিকল্প
এই 0.8মিমি বিটিবি সিরিজটি প্রধান আন্তর্জাতিক বিটিবি পণ্য লাইনের সাথে ফুটপ্রিন্ট-সামঞ্জস্যপূর্ণ এবং বৈদ্যুতিকভাবে বিনিময়যোগ্য, সরাসরি ড্রপ-ইন প্রতিস্থাপন:
- মোলেক্স স্লিমস্ট্যাক 0.8মিমি বিটিবি সিরিজ
- হিরোস ইআর৮ / বিএম সিরিজ
- জেএই ডিএক্স০৭ সিরিজ
- সামটেক হাই-ডেনসিটি মেজানাইন কানেক্টর
দ্রষ্টব্য: আনুষ্ঠানিক পিসিবি লেআউটের আগে ৩ডি অঙ্কন এবং ম্যাটেড উচ্চতা যাচাই করুন; বৈধতার জন্য বিনামূল্যে নমুনা উপলব্ধ।
পণ্যের বৈশিষ্ট্য
- পোলারাইজড অ্যান্টি-ডাম্বেল এবং ব্লাইন্ড ম্যাটিং সেলফ-অ্যালাইনমেন্ট স্ট্রাকচার, মিসঅ্যালাইনমেন্টের সময় পিন বাঁকানো এড়িয়ে যায়।
- ধারাবাহিক ইম্পিডেন্সের জন্য টিউনড টার্মিনাল জ্যামিতি, উচ্চ-গতির সিগন্যাল ইন্টিগ্রিটি বজায় রাখে।
- একাধিক ম্যাটেড উচ্চতা নির্বাচন, নমনীয় পিসিবি স্ট্যাকিং গ্যাপ ডিজাইন।
- ডুয়াল-রো এসএমটি সারফেস মাউন্ট মেল / ফিমেল পেয়ার, ১০~১০০ পিন বিকল্প।
- হাই-টেম্প এলসিপি ইনসুলেটর, রিফ্লো এবং থার্মাল সাইক্লিংয়ের অধীনে স্থিতিশীল কর্মক্ষমতা।
- কম যোগাযোগ প্রতিরোধ এবং অ্যান্টি-অক্সিডেশনের জন্য গোল্ড-প্লেটেড যোগাযোগ এলাকা।
পণ্যের সুবিধা
🔹 ইঞ্জিনিয়ার-বান্ধব বিকল্প: পিন-টু-পিন আমদানি করা ব্র্যান্ডের সাথে সামঞ্জস্যপূর্ণ, বিওএম সোর্সিং লিড টাইম সংক্ষিপ্ত করুন এবং কম্পোনেন্ট খরচ কমান।
🔹 শক্তিশালী ম্যাটিং টলারেন্স: সেলফ-অ্যালাইনমেন্ট স্ট্রাকচার অ্যাসেম্বলি অফসেট শোষণ করে, ব্যাপক উৎপাদনে অ্যাসেম্বলি ত্রুটির হার কমিয়ে দেয়।
🔹 উচ্চ-গতির স্থিতিশীল কর্মক্ষমতা: উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশনের জন্য অপ্টিমাইজড ক্রসস্টক নিয়ন্ত্রণ।
🔹 নমনীয় কাস্টমাইজেশন: আপনার প্রকল্পের প্রয়োজনীয়তা অনুসারে ম্যাটেড উচ্চতা, গোল্ড পুরুত্ব এবং পিন সংখ্যা সামঞ্জস্য করুন।
🔹 সম্পূর্ণ রিল প্যাকেজিং: এসএমটি স্বয়ংক্রিয় অ্যাসেম্বলি লাইনে সরাসরি চালান, পুনরায় প্যাকেজিংয়ের প্রয়োজন নেই।
আবেদন
- শিল্প এমবেডেড কন্ট্রোল বোর্ড
- মেডিকেল কম্প্যাক্ট ইলেকট্রনিক মডিউল
- আইওটি গেটওয়ে এবং স্মার্ট সেন্সর হার্ডওয়্যার
- পোর্টেবল হ্যান্ডহেল্ড ডিভাইস
- ডিসপ্লে এবং ক্যামেরা পিসিবি সাব-মডিউল
- অটোমোটিভ নন-সেফটি ইলেকট্রনিক অ্যাসেম্বলি
- টেলিকম এবং হাই-স্পিড ডেটা ট্রান্সমিশন মডিউল
প্যাকেজিং
টেপ এবং রিল (রিল)। স্ট্যান্ডার্ড রিল প্যাকিং, এসএমটি স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনের সাথে সামঞ্জস্যপূর্ণ, আপনার প্রোডাকশন লাইনে সরাসরি চালান।
লিড টাইম
- নমুনা: ৩ কার্যদিবস
- বাল্ক অর্ডার: ১~৩ সপ্তাহ
- MOQ: আলোচনা সাপেক্ষ
- বিনামূল্যে নমুনা উপলব্ধ; দ্রুত নমুনা রিলিজ সমর্থন
কারখানা সার্টিফিকেশন এবং কাস্টম পরিষেবা
সার্টিফিকেশন: ISO9001, ISO14001, ROHS, REACH
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য নমনীয় MOQ
- নমুনা নীতি: আপনার ইঞ্জিনিয়ারিং পরীক্ষার জন্য বিনামূল্যে নমুনা / দ্রুত নমুনা রিলিজ সমর্থন
- কাস্টমাইজেশন: কাস্টম ম্যাটেড উচ্চতা, প্লেটিং পুরুত্ব, পিন, হাউজিং রঙ এবং মার্কিং উপলব্ধ। ODM এবং OEM গ্রহণযোগ্য।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- প্রথমে পিন সংখ্যা (১০/২০/৪০/১০০ পিন) এবং প্রয়োজনীয় ম্যাটেড উচ্চতা নিশ্চিত করুন।
- প্লেটিং স্পেক নিশ্চিত করতে অপারেটিং তাপমাত্রা এবং সিগন্যাল গতির প্রয়োজনীয়তা পরীক্ষা করুন।
- লেআউট লক করার আগে পিসিবি ফুটপ্রিন্ট যাচাইকরণের জন্য ৩ডি এবং ডেটাশিট ডাউনলোড করুন।
- বৈদ্যুতিক পরীক্ষা, ম্যাটিং বৈধতা এবং এসএমটি অ্যাসেম্বলি ট্রায়ালের জন্য বিনামূল্যে নমুনা অর্ডার করুন।
- ক্রস-ব্র্যান্ড প্রতিস্থাপন পরামর্শ বা বিশেষ পরিবর্তনের প্রয়োজন হলে আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি অনলাইনে আমাদের সাথে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি এবং উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্যগুলি ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্যগুলি ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতি হলে আমরা দায়ী থাকব।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে টাকা পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে; IQC, OQC, IPQC, এবং QA আমাদের মান বিভাগের ১০% দখল করে। আমাদের কোম্পানির পণ্যের ৯৯% অ্যাপ্লিকেশনে সিসিডি পরীক্ষা প্রয়োগ করা হয়।
প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হচ্ছে। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা আগে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকিংয়ে রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি কিছু অতিরিক্ত খরচ সৃষ্টি করবে।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউএল, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
