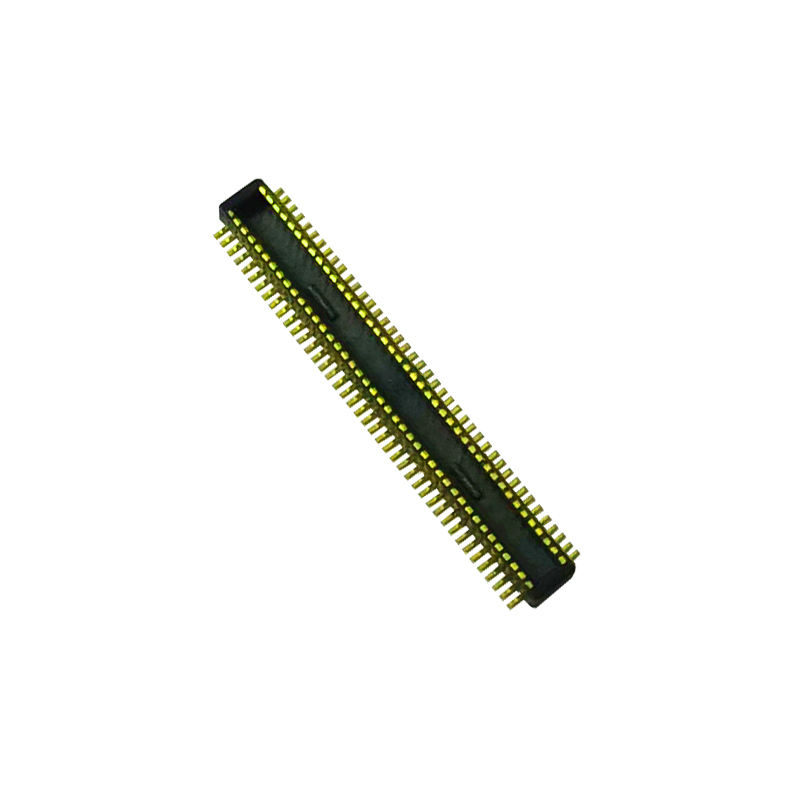

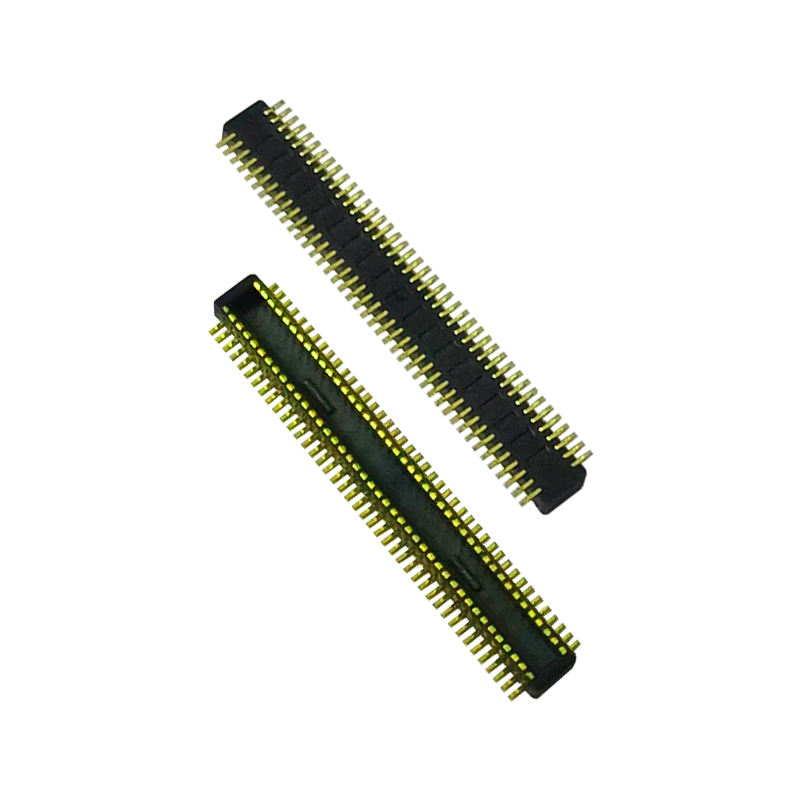

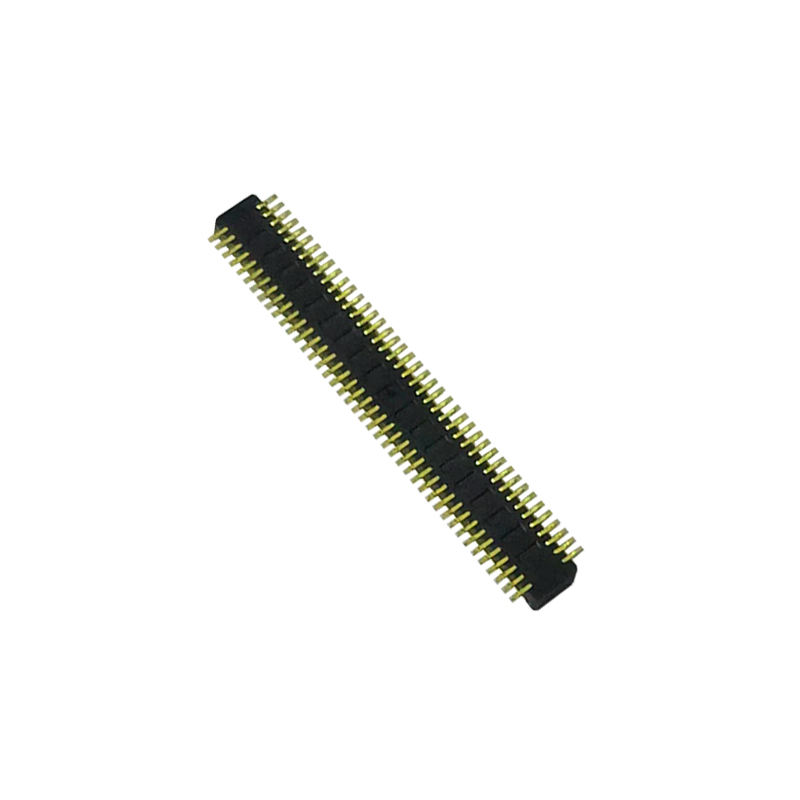

0.4মিমি পিচ 80P BTB পুরুষ সিট DF40TC-80DP-0.4 বোর্ড-টু-বোর্ড এবং মেজানাইন কানেক্টরের সাথে সামঞ্জস্যপূর্ণ
পণ্যের হাইলাইটস
✅ ব্লাইন্ড ম্যাটিং এবং সেলফ-অ্যালাইনমেন্ট: 0.33মিমি মিস্যালাইনমেন্ট টলারেন্সের জন্য বিল্ট-ইন গাইড রিব, ম্যানুয়াল/অটোমেটেড ম্যাটিংয়ের সময় পিন ক্ষতি প্রতিরোধ করে; ভুল সন্নিবেশ এড়াতে অ্যান্টি-রিভার্স কিয়িং
✅ উচ্চ-গতির পারফরম্যান্স: 20Gbps সিগন্যাল পর্যন্ত সমর্থন করে, PCIe 4.0, USB4 Gen2, MIPI উচ্চ-গতির ডিফারেনশিয়াল পেয়ারের সাথে সামঞ্জস্যপূর্ণ
✅ নিয়ন্ত্রিত ম্যাটেড উচ্চতা: ডুয়াল PCB স্পেসিং ডিজাইনের জন্য স্থিতিশীল স্ট্যাকিং উচ্চতা; উচ্চ-ঘনত্বের PCB লেআউটের জন্য কম্প্যাক্ট 0.4মিমি পিচ
✅ SMT টেপ ও রিল: পিক-এন্ড-প্লেস মেশিনের সাথে সরাসরি সামঞ্জস্যপূর্ণ, ব্যাপক উৎপাদনের জন্য উচ্চ অ্যাসেম্বলি ইল্ড
পণ্যের বিবরণ
| বিভাগ |
আইটেম |
প্যারামিটার |
| বৈদ্যুতিক |
রেটেড কারেন্ট |
প্রতি পিনে 0.3A |
|
রেটেড ভোল্টেজ |
30V AC/DC |
|
সর্বোচ্চ কন্টাক্ট রেজিস্ট্যান্স |
≤90mΩ |
|
সর্বনিম্ন ইনসুলেশন রেজিস্ট্যান্স |
≥50MΩ |
| যান্ত্রিক |
পিচ |
0.4মিমি |
|
অবস্থান |
80P পুরুষ |
|
ম্যাটিং সাইকেল |
30 বার |
|
সেলফ-অ্যালাইনমেন্ট রেঞ্জ |
±0.33মিমি |
| উপাদান ও প্লেটিং |
হাউজিং |
LCP, UL94V-0 কালো |
|
কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
|
কন্টাক্ট প্লেটিং |
ম্যাটিং এলাকায় সিলেক্টিভ গোল্ড প্লেটিং, সোল্ডার উইকিং প্রতিরোধ করার জন্য নিকেল ব্যারিয়ার |
| পরিবেশ |
অপারেটিং টেম্প |
-35℃ ~ +85℃ |
|
স্টোরেজ টেম্প |
-10℃ ~ +60℃ |
|
কমপ্লায়েন্স |
RoHS, REACH |
| সোল্ডারিং গাইড |
রিফ্লো প্রোফাইল |
স্ট্যান্ডার্ড SMT রিফ্লো কার্ভ অনুসরণ করুন |
|
হ্যান্ড সোল্ডারিং |
350℃, 3 সেকেন্ডের মধ্যে |
ক্রস-রেফারেন্স / বিকল্প
ড্রপ-ইন প্রতিস্থাপন সামঞ্জস্যপূর্ণHirose DF40TC-80DP-0.4. একই ফুটপ্রিন্ট, ম্যাটিং প্রোফাইল এবং বৈদ্যুতিক পারফরম্যান্স। সরাসরি পিন-টু-পিন এবং PCB ফুটপ্রিন্ট সামঞ্জস্যপূর্ণ; প্রতিস্থাপনের জন্য PCB পুনরায় ডিজাইনের প্রয়োজন নেই। বিকল্প ক্রস-চেক: Amphenol, Molex 0.4মিমি হাই-ডেনসিটি BTB সিরিজের সাথে তুলনীয় স্ট্যাক উচ্চতা এবং গতির পারফরম্যান্স।
পণ্যের বৈশিষ্ট্য
- অ্যান্টি-ডামি এবং সেলফ-গাইডিং কাঠামো, অ্যাসেম্বলি অফসেট সহ্য করে, ত্রুটিপূর্ণ ম্যাটিং ঝুঁকি হ্রাস করে
- সোল্ডার উইকিং ব্যারিয়ার ডিজাইন, রিফ্লো সোল্ডারিংয়ের সময় গোল্ড দূষণ এড়িয়ে চলুন
- শক্তিশালী শক-অ্যাবজরবিং রিবস, কম্পনের অধীনে যান্ত্রিক দৃঢ়তা উন্নত করে
- কম্প্যাক্ট হাই-ডেনসিটি ফর্ম ফ্যাক্টর, স্লিম ডিভাইসের জন্য PCB স্থান বাঁচায়
- সম্পূর্ণভাবে ম্যাট করা হলে অসম্পূর্ণ ম্যাটিং সনাক্ত করার জন্য স্পষ্ট স্পর্শকাতর ক্লিক প্রতিক্রিয়া
পণ্যের সুবিধা
- ইঞ্জিনিয়ার-বান্ধব প্রতিস্থাপন: Hirose DF40TC-80DP-0.4 এর মতো একই ফুটপ্রিন্ট, লেআউট পরিবর্তন ছাড়াই দ্রুত ডিজাইন সোয়াপ
- স্থিতিশীল উচ্চ-গতির সিগন্যাল ইন্টিগ্রিটি, উচ্চ-গতির ইন্টারফেসের জন্য কম ক্রসস্টক
- কঠোর কপ্ল্যানারিটি নিয়ন্ত্রণ, SMT টোম্বস্টোন এবং ওপেন সোল্ডার ঝুঁকি হ্রাস করে
- আমদানিকৃত ব্র্যান্ডের তুলনায় দেশীয় কারখানার লিড টাইম সুবিধা, স্থিতিশীল সাপ্লাই চেইন
- সম্পূর্ণ ইন-হাউস QC: চালানের আগে 100% ভিজ্যুয়াল এবং বৈদ্যুতিক পরিদর্শন
অ্যাপ্লিকেশন
পরিধানযোগ্য ডিভাইস,
এমবেডেড মেইনবোর্ড,
শিল্প সেন্সর,
হ্যান্ডহেল্ড টার্মিনাল,
ডিসপ্লে মডিউল,
AI এজ কম্পিউটিং হার্ডওয়্যার,
পোর্টেবল মেডিকেল সরঞ্জাম,
ক্যামেরা এবং MIPI ভিডিও ট্রান্সমিশন মডিউল।
প্যাকেজিং
টেপ ও রিল (রিল)। স্ট্যান্ডার্ড রিল প্যাকিং, SMT স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনের সাথে সামঞ্জস্যপূর্ণ, সরাসরি আপনার উৎপাদন লাইনে চালান।
লিড টাইম
- নমুনা: 3 কার্যদিবস
- বাল্ক অর্ডার: 1-3 সপ্তাহ
- MOQ: আলোচনা সাপেক্ষ
- বিনামূল্যে নমুনা উপলব্ধ; দ্রুত নমুনা রিলিজ সমর্থন
কারখানার সার্টিফিকেশন ও কাস্টম পরিষেবা
সার্টিফিকেশন: ISO9001, RoHS, REACH অনুবর্তী।
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ; দ্রুত নমুনা রিলিজ
- MOQ: স্ট্যান্ডার্ড পার্টসের জন্য কম MOQ; অনুরোধে কাস্টম পিন কাউন্ট/স্ট্যাকিং উচ্চতা উপলব্ধ
- কাস্টমাইজেশন: বিশেষ প্রকল্পের প্রয়োজনীয়তার জন্য কাস্টম পিন, স্ট্যাকিং উচ্চতা, প্লেটিং পুরুত্ব, শিল্ডিং বিকল্প
- সম্পূর্ণ প্রকৌশল সহায়তা: ডেটাশিট, 2D/3D অঙ্কন, PCB ফুটপ্রিন্ট, পরীক্ষার প্রতিবেদন অনুরোধে উপলব্ধ
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- প্রথমে আপনার দুটি PCB-এর মধ্যে ম্যাটিং উচ্চতা নিশ্চিত করুন; ম্যাটেড উচ্চতার স্পেসিফিকেশন মেলান
- উচ্চ-গতির প্রয়োজনীয়তা যাচাই করুন: PCIe4 / USB4 / MIPI এর জন্য 20Gbps সমর্থন
- আপনি যদি SMT স্বয়ংক্রিয় অ্যাসেম্বলি ব্যবহার করেন তবে রিল প্যাকেজিং নিশ্চিত করুন
- কম্পন-ভারী পরিবেশের জন্য, ম্যাটিং রিটেনশন এবং শক রিব কাঠামো যাচাই করুন
- বাল্ক অর্ডারের আগে প্রি-ম্যাটিং যাচাইকরণের জন্য আপনার PCB ফুটপ্রিন্ট অঙ্কন পাঠান
FAQ
প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি এই পণ্যটি আমার জন্য তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতি হলে আমরা দায়ী থাকব।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে টাকা দিতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। CCD পরীক্ষা আমাদের কোম্পানির 99% পণ্যের অ্যাপ্লিকেশনে প্রয়োগ করা হয়।
প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, তাদের সবকিছুর দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দাম সবসময় পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা আমাদের গ্রাহকদের জন্য আগে অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকিংয়ে রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি কিছু অতিরিক্ত খরচ হবে।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
