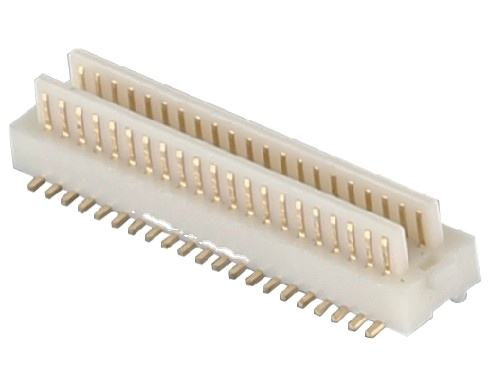

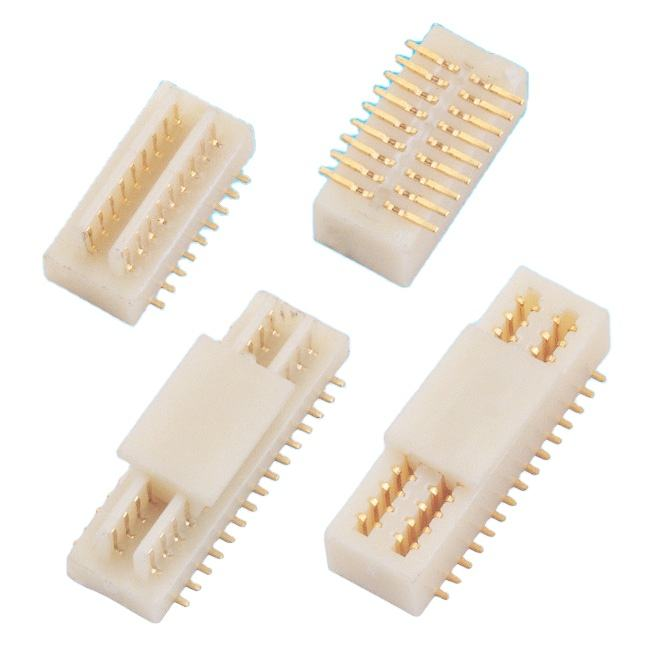

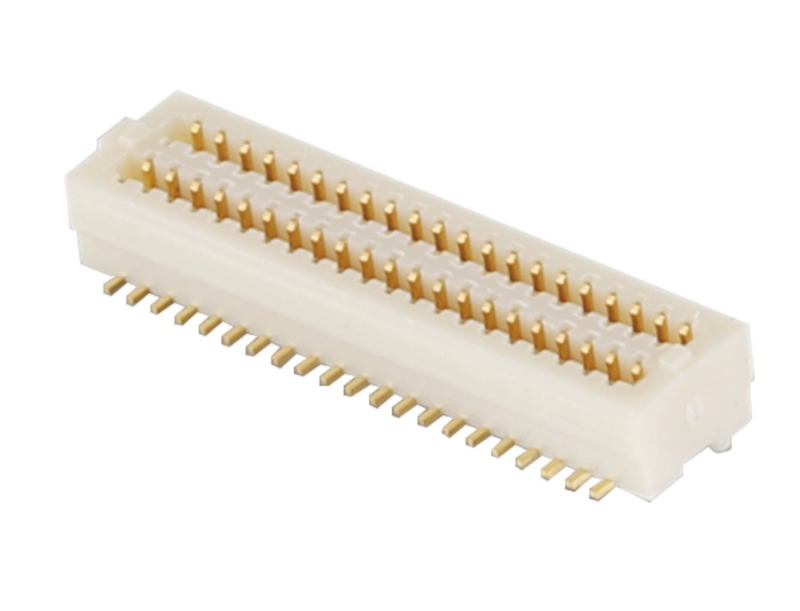

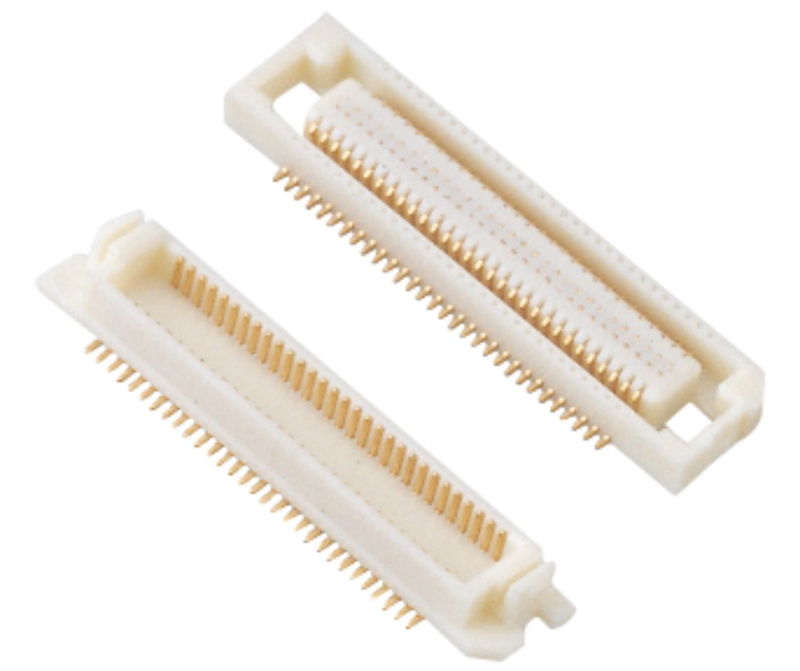

০.৫ মিমি পিচ মেল বোর্ড-টু-বোর্ড কানেক্টর, ডাবল কন্টাক্ট, মাল্টিপল হাইট লং-টাইপ
পণ্যের হাইলাইটস
✅ ব্লাইন্ড ম্যাটিং এবং সেলফ-অ্যালাইনমেন্ট: পজিশনাল টলারেন্সের জন্য বিল্ট-ইন গাইড বস, সামান্য অ্যাসেম্বলি অফসেট শোষণ করে; অ্যান্টি-রিভার্স কী ভুল ওরিয়েন্টেশন এবং পিন ড্যামেজ প্রতিরোধ করে
✅ ডাবল কন্টাক্ট স্ট্রাকচার: রিডান্ডান্ট কন্টাক্টের জন্য ডুয়াল কন্টাক্ট বিম, স্থিতিশীল লো কন্টাক্ট রেজিস্ট্যান্স, শক্তিশালী ভাইব্রেশন রেজিস্ট্যান্স
✅ মাল্টিপল ম্যাটেড হাইট অপশন: ফ্লেক্সিবল পিসিবি স্ট্যাকিং ডিজাইনের জন্য লং-টাইপ স্ট্যাকিং হাইট ভ্যারিয়েন্ট উপলব্ধ
✅ হাই-স্পিড সিগন্যাল ইন্টিগ্রিটি: অপ্টিমাইজড ইম্পিডেন্স কন্ট্রোল, কম্প্যাক্ট হাই-ডেনসিটি মডিউলগুলির জন্য হাই-স্পিড ডিফারেনশিয়াল সিগন্যাল ট্রান্সমিশন সমর্থন করে
পণ্যের বিবরণ
| বিভাগ |
আইটেম |
স্পেসিফিকেশন |
| বৈদ্যুতিক কর্মক্ষমতা |
পিচ |
০.৫ মিমি |
|
কারেন্ট রেটিং |
প্রতি কন্টাক্টে ০.৫ এ |
|
ভোল্টেজ রেটিং |
৬০ ভি ডিসি |
|
কন্টাক্ট রেজিস্ট্যান্স |
≤ ৩০ এমΩ |
|
ইনসুলেশন রেজিস্ট্যান্স |
≥ ৫০০ এমΩ @ ডিসি ৫০০ভি |
|
ডাইইলেকট্রিক উইথস্ট্যান্ডিং ভোল্টেজ |
এসি ২৫০ভি, কোন ব্রেকডাউন নেই |
| যান্ত্রিক কর্মক্ষমতা |
ম্যাটিং সাইকেল |
৫০০ সাইকেল ন্যূনতম |
|
অপারেটিং টেম্প. রেঞ্জ |
-৪০°C ~ +৮৫°C |
|
ম্যাটেড হাইট |
মাল্টিপল লং-টাইপ স্ট্যাকিং হাইট ঐচ্ছিক |
| উপাদান ও প্লেটিং |
কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
|
কন্টাক্ট প্লেটিং |
মেটিং এরিয়াতে গোল্ড-প্লেটেড, নিকেল আন্ডারপ্লেট; সোল্ডার টেইলে টিন |
|
হাউজিং উপাদান |
এলসিপি, ইউএল৯৪ভি-০ ফ্লেম রিটার্ড্যান্ট |
| পরিবেশগত |
RoHS ও REACH |
RoHS ২.০ কমপ্লায়েন্ট, REACH উপলব্ধ |
| সোল্ডারিং গাইড |
মাউন্ট টাইপ |
এসএমডি সারফেস মাউন্ট |
|
রিফ্লো প্রোফাইল |
সর্বোচ্চ ২৬০°C, ৩০ সেকেন্ডের ডয়েল টাইম; লেড-ফ্রি রিফ্লো কম্প্যাটিবল |
ক্রস-রেফারেন্স / বিকল্প
সরাসরি ড্রপ-ইন বিকল্প মলেক্স, জেএই, হিরোস, টিই ০.৫ মিমি পিচ লং-টাইপ বিটিবি মেল হেডারগুলির জন্য ডাবল কন্টাক্ট সহ।
- একই ফুটপ্রিন্ট ও পিন অ্যাসাইনমেন্ট; কোন বড় পিসিবি লেআউট রিওয়ার্কের প্রয়োজন নেই
- সমতুল্য যান্ত্রিক ও হাই-স্পিড কর্মক্ষমতা বজায় রেখে খরচ অপ্টিমাইজেশন
- কাস্টম পিন কাউন্ট/স্ট্যাকিং হাইট আপনার বিদ্যমান বিদেশী পার্ট নম্বরের সাথে মিলতে পারে
পণ্যের বৈশিষ্ট্য
- ডাবল কন্টাক্ট বিম ডিজাইন: রিডান্ডান্ট কন্টাক্ট পয়েন্ট, শক ও ভাইব্রেশনের অধীনে কম ইন্টারমিটেন্ট সংযোগের ঝুঁকি
- সেলফ-অ্যালাইনমেন্ট গাইড + অ্যান্টি-ডামি কী: ব্লাইন্ড ম্যাটিং সমর্থন করে, রিভার্স ইনসারশন ড্যামেজ দূর করে
- লং-টাইপ মাল্টিপল ম্যাটেড হাইট পোর্টফোলিও: স্ট্যাকড অ্যাসেম্বলির জন্য ফ্লেক্সিবল মেজানাইন পিসিবি স্পেসিং
- এলসিপি হাই-টেম্প হাউজিং: এসএমটি রিফ্লোর সময় স্থিতিশীল মাত্রা, কোন হাউজিং বিকৃতি নেই
- অপ্টিমাইজড টার্মিনাল জিওমেট্রি: হাই-স্পিড সিগন্যাল ট্রান্সমিশনের জন্য সামঞ্জস্যপূর্ণ ইম্পিডেন্স
- স্বয়ংক্রিয় পিসিবি অ্যাসেম্বলির জন্য এসএমডি প্যাড ডিজাইন
পণ্যের সুবিধা
- অ্যাসেম্বলি ফ্রেন্ডলি: ব্লাইন্ড ম্যাটিং টলারেন্স ম্যানুয়াল অ্যালাইনমেন্ট প্রচেষ্টা হ্রাস করে, অ্যাসেম্বলি রিজেক্ট রেট কম
- উচ্চ নির্ভরযোগ্যতা: ডুয়াল কন্টাক্ট দীর্ঘ-জীবনকালের ডিভাইসগুলির জন্য স্থিতিশীল সংযোগ নিশ্চিত করে
- ডিজাইন ফ্লেক্সিবিলিটি: লং ম্যাটেড হাইট অপশনের বিস্তৃত পরিসর, মডুলার স্ট্যাকড পিসিবি ডিজাইন সমর্থন করে
- খরচ সুবিধা: পিন-টু-পিন আমদানি বিটিবি প্রতিস্থাপন, লিড টাইম সংক্ষিপ্ত করুন এবং বিওএম খরচ কমান
- হাই-স্পিড রেডি: টিউনড কন্টাক্ট স্ট্রাকচার হাই-স্পিড ডিফারেনশিয়াল লাইনের জন্য সিগন্যাল ইন্টিগ্রিটি সংরক্ষণ করে
- সম্পূর্ণ এসএমডি সামঞ্জস্যতা: স্বয়ংক্রিয় পিক অ্যান্ড প্লেস মেশিনের জন্য রিল টেপ প্যাকেজিং প্রস্তুত
অ্যাপ্লিকেশন
ইন্ডাস্ট্রিয়াল কন্ট্রোল মডিউল,
মেডিকেল হ্যান্ডহেল্ড ডিভাইস,
স্মার্ট ডিসপ্লে,
আইওটি গেটওয়ে,
সার্ভার সহায়ক বোর্ড,
অপটিক্যাল ট্রান্সসিভার সাব-বোর্ড,
পোর্টেবল টেস্ট ইকুইপমেন্ট,
অটোমোটিভ ইন্টেরিয়র ইলেকট্রনিক্স,
স্ট্যাকড পিসিবি মেজানাইন সংযোগ।
প্যাকেজিং
টেপ ও রিল (রিল)। স্ট্যান্ডার্ড রিল প্যাকিং, এসএমটি স্বয়ংক্রিয় পিক-অ্যান্ড-প্লেস মেশিনের সাথে সামঞ্জস্যপূর্ণ, সরাসরি আপনার প্রোডাকশন লাইনে চালান।
লিড টাইম
- নমুনা: ৩ কার্যদিবস
- বাল্ক অর্ডার: ১-৩ সপ্তাহ
- MOQ: আলোচনা সাপেক্ষ
- বিনামূল্যে নমুনা উপলব্ধ; দ্রুত নমুনা রিলিজ সমর্থন
কারখানা সার্টিফিকেশন ও কাস্টম পরিষেবা
সার্টিফিকেশন: ISO9001, ISO14001, RoHS, REACH
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য ফ্লেক্সিবল MOQ
- নমুনা নীতি: আপনার ইঞ্জিনিয়ারিং পরীক্ষার জন্য বিনামূল্যে নমুনা / দ্রুত নমুনা রিলিজ সমর্থন
- কাস্টমাইজেশন: কাস্টম ম্যাটেড হাইট, প্লেটিং পুরুত্ব, পিন, হাউজিং রঙ এবং মার্কিং উপলব্ধ। ODM ও OEM গ্রহণযোগ্য।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- প্রথমে প্রয়োজনীয় ম্যাটেড স্ট্যাকিং হাইট নিশ্চিত করুন; এটি লং-টাইপ সিরিজের মূল প্যারামিটার
- পিন কাউন্ট ও সিগন্যাল স্পিড প্রয়োজনীয়তা পরীক্ষা করুন: হাই-স্পিড/হাই ভাইব্রেশন অ্যাপ্লিকেশনের জন্য গোল্ড প্লেটিং নির্বাচন করুন
- ব্লাইন্ড ম্যাটিং অফসেট টলারেন্স রিজার্ভ করার জন্য পিসিবি স্ট্যাক ক্লিয়ারেন্স যাচাই করুন
- ভাইব্রেশন-ভারী অ্যাপ্লিকেশনগুলির জন্য, সিঙ্গেল-কন্টাক্ট বিটিবি বনাম ডাবল-কন্টাক্ট সংস্করণ সুপারিশ করা হয়
- লেআউটের আগে পিসিবি ফুটপ্রিন্ট সিমুলেশনের জন্য আমাদের ডেটাশিট ও ৩ডি স্টেপ ফাইল ডাউনলোড করুন
- ম্যাটিং ও সিগন্যাল ইন্টিগ্রিটি বৈধতার জন্য একটি বিনামূল্যে নমুনা অনুরোধ করুন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি এবং একটি নতুন ছাঁচ তৈরি করে উৎপাদন করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্যগুলি ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্যগুলি ৫-৭ দিনের মধ্যে সরবরাহ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোন ক্ষতি হলে আমরা দায়ী থাকব।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি আরএমবি তে পরিশোধ করতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি আরএমবি তে টাকা পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কি?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের ১০% দখল করে। আমাদের কোম্পানির পণ্যের ৯৯% অ্যাপ্লিকেশনে সিসিডি পরীক্ষা প্রয়োগ করা হয়।
প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাদের প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা আমাদের গ্রাহকদের জন্য আগে অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকিংয়ে রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি কিছু অতিরিক্ত খরচ সৃষ্টি করবে।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউএল, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
