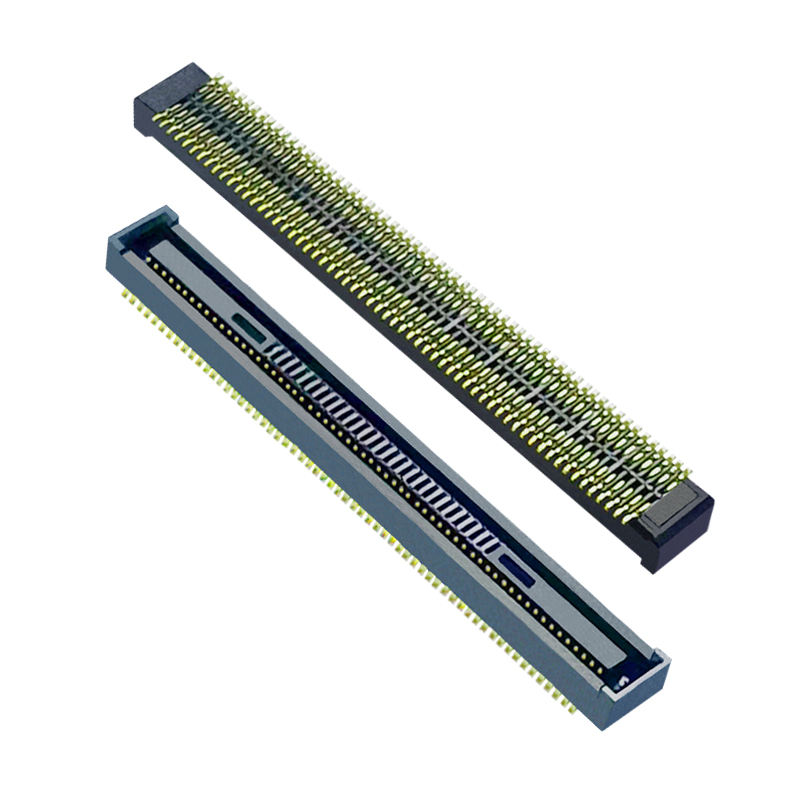

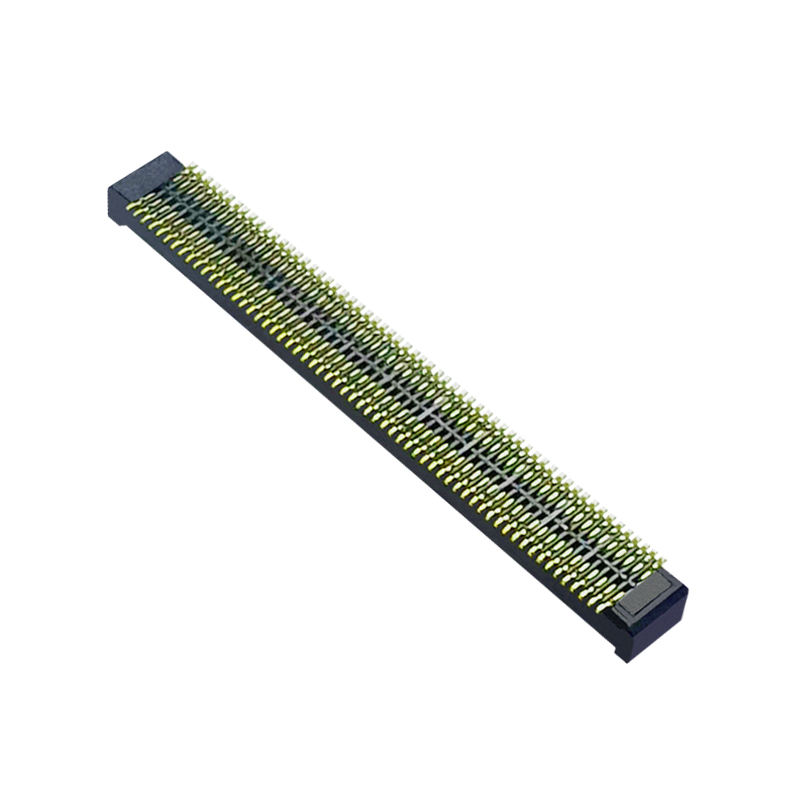

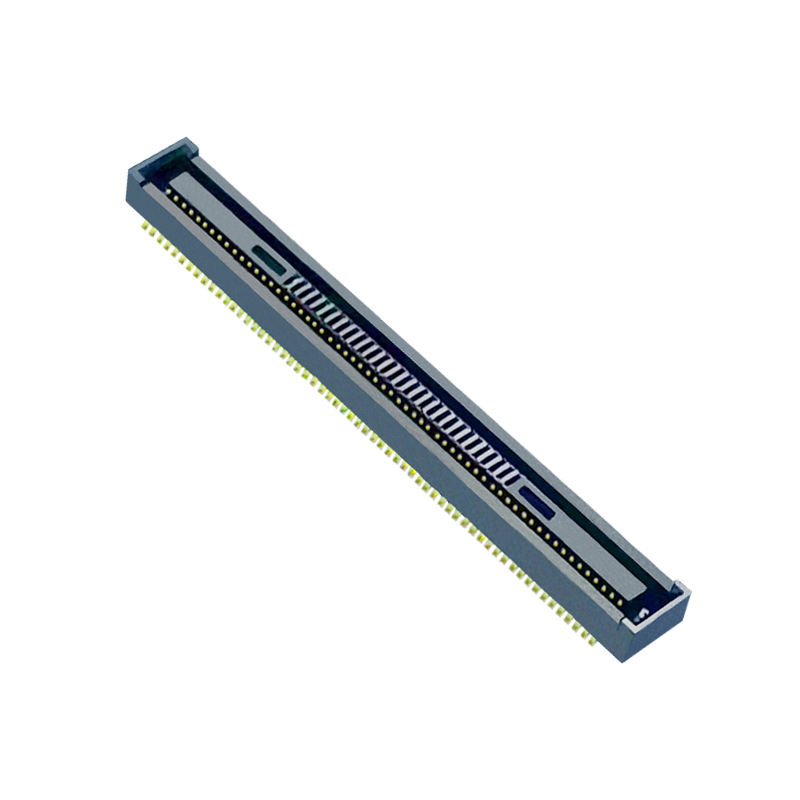

হিরোস ডিএফ৪০০টিসি (২.০) -১২০ডিএস-০.৪- ০.৪মিমি পিচ এসএমটি ডিএফ৪০০টিসি সিরিজ বোর্ড টু বোর্ড কানেক্টর ফিমেল এর সাথে সামঞ্জস্যপূর্ণ
পণ্যের হাইলাইটস
✅ ব্লাইন্ড ম্যাটিং এবং সেলফ-অ্যালাইনমেন্ট গাইড রিবস, ±০.33মিমি এক্সওয়াই মিস্যালাইনমেন্ট টলারেন্স, অ্যান্টি-মিসইনসারশন ফুলপ্রুফ ডিজাইন, অ্যাসেম্বলি স্ক্র্যাপ কমায়
✅ হাই-স্পিড সিগন্যাল পারফরম্যান্স, PCIe Gen4 / USB4 Gen2 ১৬~২০Gbps পর্যন্ত সাপোর্ট করে, হাই-স্পিড ডিফারেনশিয়াল পেয়ারের জন্য স্থিতিশীল
✅ ফিক্সড ২.০মিমি ম্যাটেড স্ট্যাকিং হাইট, স্লিম মডিউল ডিজাইনের জন্য নির্ভুল বোর্ড স্পেসিং কন্ট্রোল
✅ ১২০-পিন হাই-ডেনসিটি, ০.৪মিমি পিচ এসএমটি সারফেস মাউন্ট, কম্প্যাক্ট ফুটপ্রিন্ট
✅ টেপ ও রিল প্যাকিং, এসএমটি অ্যাসেম্বলি লাইনের জন্য ডিরেক্ট পিক অ্যান্ড প্লেস
পণ্যের বিবরণ
| বিভাগ |
আইটেম |
স্পেক |
| ইলেকট্রিক্যাল |
রেটেড কারেন্ট |
প্রতি কন্টাক্টে ০.৩এ |
|
রেটেড ভোল্টেজ |
৩০ভি এসি/ডিসি |
|
কন্টাক্ট রেজিস্ট্যান্স |
সর্বোচ্চ ৯০মিঃও |
|
ইনসুলেশন রেজিস্ট্যান্স |
সর্বনিম্ন ৫০MΩ @১০০V DC |
|
উইথস্ট্যান্ড ভোল্টেজ |
১০০V AC, ১ মিনিট, কোন ব্রেকডাউন নেই |
| মেকানিক্যাল |
পিচ |
০.৪ মিমি |
|
পিন সংখ্যা |
১২০পি |
|
ম্যাটেড হাইট |
২.০ মিমি |
|
ম্যাটিং সাইকেল |
≥১০ সাইকেল |
|
সেলফ-অ্যালাইনমেন্ট রেঞ্জ |
±০.৩৩মিমি এক্স/ওয়াই ডিরেকশন |
| উপাদান ও প্লেটিং |
হাউজিং |
উচ্চ-তাপমাত্রার এলসিপি, কালো |
|
কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
|
কন্টাক্ট প্লেটিং |
কন্টাক্ট এলাকায় গোল্ড প্লেটিং, নিকেল ব্যারিয়ার |
| পরিবেশ |
অপারেটিং টেম্প |
-৫৫°C ~ +১২৫°C |
|
কমপ্লায়েন্স |
RoHS, REACH SVHC কমপ্লায়েন্ট |
| সোল্ডারিং গাইড |
মাউন্ট টাইপ |
SMT রিফ্লো সোল্ডারিং |
|
রিফ্লো প্রোফাইল |
স্ট্যান্ডার্ড SMT লিড-ফ্রি রিফ্লো কার্ভ অনুসরণ করুন; অ্যান্টি-সোল্ডার-উইকিং স্ট্রাকচার |
ক্রস-রেফারেন্স / বিকল্প
এর জন্য ড্রপ-ইন সামঞ্জস্যপূর্ণ প্রতিস্থাপনহিরোস ডিএফ৪০০টিসি(২.০)-১২০ডিএস-০.৪সিরিজ রিসেপ্ট্যাকল। পিনআউট, ফুটপ্রিন্ট, স্ট্যাকিং হাইট এবং ম্যাটিং ইন্টারফেস সম্পূর্ণরূপে মিলে যায়। বিকল্প ক্রস-চেক: সেকেন্ড-সোর্স যোগ্যতার জন্য মোলেক্স, অ্যাম্পেনল ০.৪মিমি হাই-স্পিড বিটিবি সিরিজের সাথে তুলনা করুন।
দ্রষ্টব্য: আমাদের অংশটি একটি ফর্ম-ফিট-ফাংশন সমতুল্য, যা বিওএম খরচ কমানো এবং সরবরাহ ঝুঁকি হ্রাসের জন্য আদর্শ।
পণ্যের বৈশিষ্ট্য
- ব্লাইন্ড ম্যাটিং এবং সেলফ-অ্যালাইনমেন্টের জন্য বিল্ট-ইন গাইড রিবস, ম্যানুয়াল/অটোমেটেড অ্যাসেম্বলির সময় শক্তিশালী অ্যান্টি-ড্যামেজ
- অ্যান্টি-সোল্ডার উইকিং স্ট্রাকচার রিফ্লোর সময় কন্টাক্ট এলাকায় সোল্ডার ক্যাপিলারি আপ হওয়া প্রতিরোধ করে
- শক-এবজরবিং রিব ডিজাইন কম্পন এবং ম্যাটিং স্ট্রেস শোষণ করে, স্থিতিশীল কন্টাক্ট রেজিস্ট্যান্স বজায় রাখে
- এলসিপি হাই-টেম্প হাউজিং লিড-ফ্রি রিফ্লো সহ্য করে, উচ্চ-তাপমাত্রার কাজের পরিবেশের জন্য উপযুক্ত
- অপ্টিমাইজড কন্টাক্ট স্প্রিং জিওমেট্রি, স্থিতিশীল হাই-স্পিড সিগন্যাল ইন্টিগ্রিটি, লো ক্রসস্টক
- ১২০পিন হাই ডেনসিটি, কম্প্যাক্ট ইলেকট্রনিক্সের জন্য পিসিবি স্পেস বাঁচায়
পণ্যের সুবিধা
🔴 হিরোসের সেকেন্ড-সোর্স বিকল্প, মূল ব্র্যান্ডের তুলনায় কম লিড টাইম এবং ভালো এমওকিউ নমনীয়তা
🔴 চালানের আগে ১০০% কন্টিনিউটি এবং ভিজ্যুয়াল ইন্সপেকশন, কম ব্যর্থতার হার
🔴 হাই-স্পিড-টিউনড কন্টাক্ট স্ট্রাকচার, হাই-স্পিড ডিফারেনশিয়াল সিগন্যালের জন্য যাচাইকৃত সিগন্যাল ইন্টিগ্রিটি
🔴 শক্তিশালী ফুলপ্রুফ ডিজাইন মাস প্রোডাকশনে অ্যাসেম্বলি রিজেক্ট রেট কমায়
🔴 কাস্টম পিন সংখ্যা/স্ট্যাকিং হাইট উপলব্ধ, প্রজেক্ট প্রি-স্যাম্পল ভেরিফিকেশন সমর্থন করে
🔴 সম্পূর্ণ ডকুমেন্টেশন সাপোর্ট: ডেটাশিট, ৩ডি স্টেপ, পিসিবি ফুটপ্রিন্ট ড্রয়িং, টেস্ট রিপোর্ট
অ্যাপ্লিকেশন
ইন্ডাস্ট্রিয়াল ক্যামেরা,
লিডার,
মিলিমিটার রাডার,
মেডিকেল এন্ডোস্কোপ মডিউল,
পোর্টেবল হাই-স্পিড টেস্টিং সরঞ্জাম,
এআই এজ কম্পিউটিং মডিউল,
নোটবুক ও স্লিম এমবেডেড মেইনবোর্ড,
ডিসপ্লে মডিউল,
৫জি কমিউনিকেশন ছোট মডিউল।
প্যাকেজিং
টেপ ও রিল (রিল)। স্ট্যান্ডার্ড রিল প্যাকিং, এসএমটি অটোমেটিক পিক-অ্যান্ড-প্লেস মেশিনের সাথে সামঞ্জস্যপূর্ণ, সরাসরি আপনার প্রোডাকশন লাইনে চালান।
লিড টাইম
- নমুনা: ৩ কার্যদিবস
- বাল্ক অর্ডার: ১-৩ সপ্তাহ
- MOQ: আলোচনা সাপেক্ষ
- বিনামূল্যে নমুনা উপলব্ধ; দ্রুত নমুনা রিলিজ সাপোর্ট
কারখানা সার্টিফিকেশন ও কাস্টম সার্ভিস
সার্টিফিকেশন: ISO9001, RoHS, REACH কমপ্লায়েন্ট।
- নমুনা নীতি: বিনামূল্যে নমুনা উপলব্ধ, দ্রুত নমুনা রিলিজ
- MOQ: স্ট্যান্ডার্ড পার্টসের জন্য কম MOQ; অনুরোধে কাস্টম পিন সংখ্যা/স্ট্যাকিং হাইট উপলব্ধ
- কাস্টমাইজেশন: বিশেষ প্রজেক্টের প্রয়োজনীয়তার জন্য কাস্টম পিন, স্ট্যাকিং হাইট, প্লেটিং পুরুত্ব, শিল্ডিং বিকল্প
- সম্পূর্ণ ইঞ্জিনিয়ারিং সাপোর্ট: ডেটাশিট, ২ডি/৩ডি ড্রয়িং, পিসিবি ফুটপ্রিন্ট, টেস্ট রিপোর্ট অনুরোধে উপলব্ধ
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- প্রথমে প্রয়োজনীয় ম্যাটেড স্ট্যাকিং হাইট, পিন সংখ্যা এবং সিগন্যাল স্পিড প্রয়োজনীয়তা নিশ্চিত করুন
- লেআউট ফ্রিজ করার আগে পিসিবি ফুটপ্রিন্ট এবং ম্যাটিং হেডার পেয়ার যাচাই করুন
- হাই-স্পিড PCIe / USB4 অ্যাপ্লিকেশনের জন্য, সিমুলেশনের জন্য SI টেস্ট রিপোর্ট অনুরোধ করুন
- কম্পন / কঠোর পরিবেশ অ্যাপ্লিকেশনের জন্য, কম্পন এবং থার্মাল সাইকেল নির্ভরযোগ্যতা পরীক্ষার ডেটা জিজ্ঞাসা করুন
- মাস BOM প্রতিস্থাপনের আগে প্রোটোটাইপ বৈধতার জন্য বিনামূল্যে নমুনা অর্ডার করুন
FAQ
প্রশ্ন: আপনার কি ক্যাটালগ আছে? আমি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পেতে পারি?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতি হলে আমরা দায়ী থাকব।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে টাকা পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে; IQC, OQC, IPQC, এবং QA আমাদের কোয়ালিটি ডিপার্টমেন্টের ১০% দখল করে। সিসিডি পরীক্ষা আমাদের কোম্পানির পণ্যের ৯৯% অ্যাপ্লিকেশনে প্রয়োগ করা হয়।
প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, তাই সবকিছুর দাম একটি তালিকায় রাখা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দাম সবসময় পরিবর্তন হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা আগে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকিংয়ে রাখতে পারি। শুধু মনে রাখতে হবে যে এটি কিছু অতিরিক্ত খরচ সৃষ্টি করবে।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০১, কিউসি০৮০০০, ইত্যাদি।
