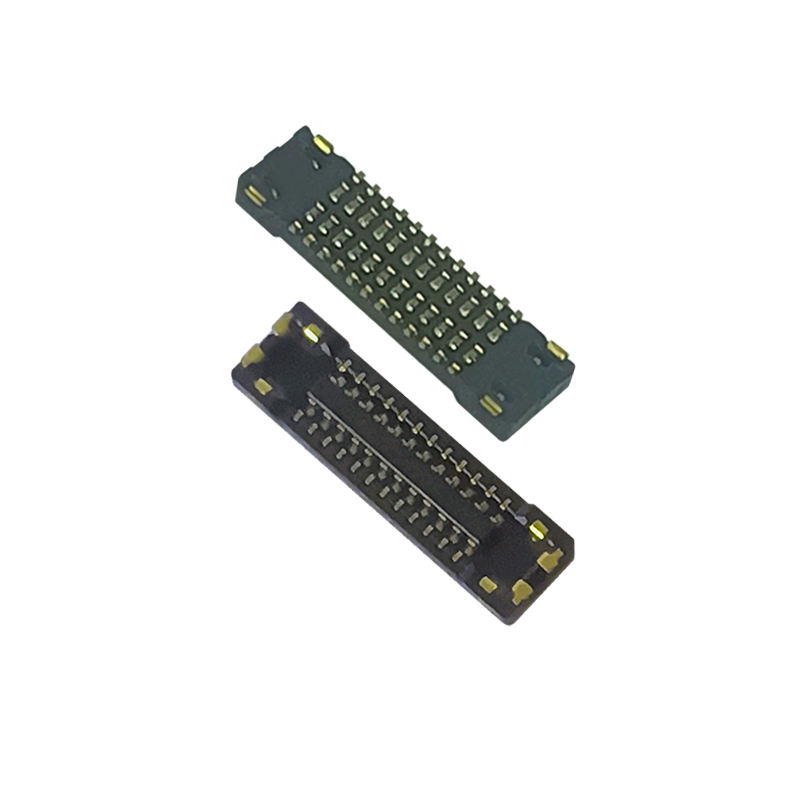

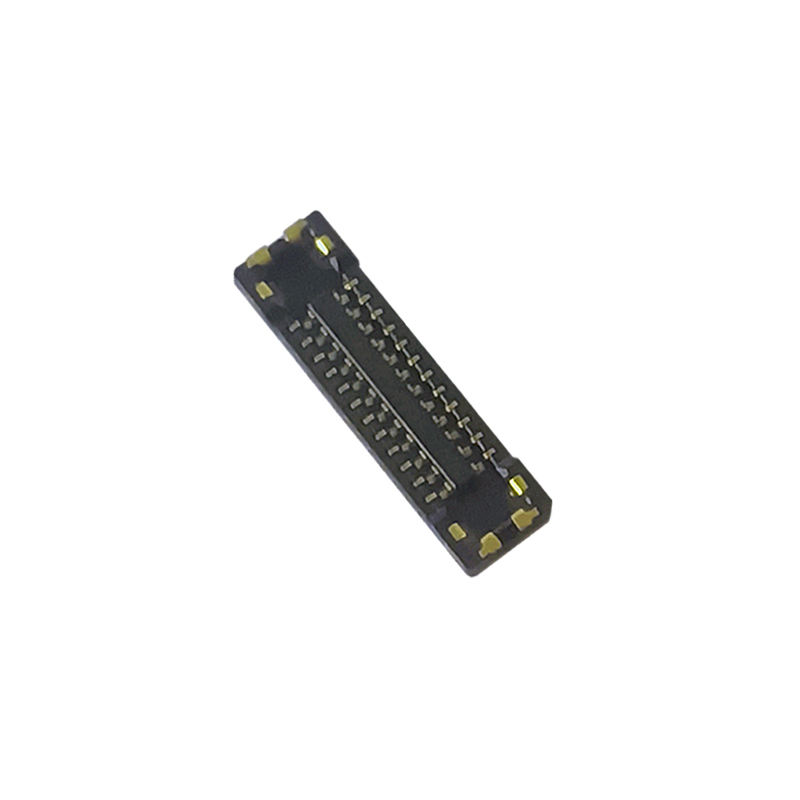

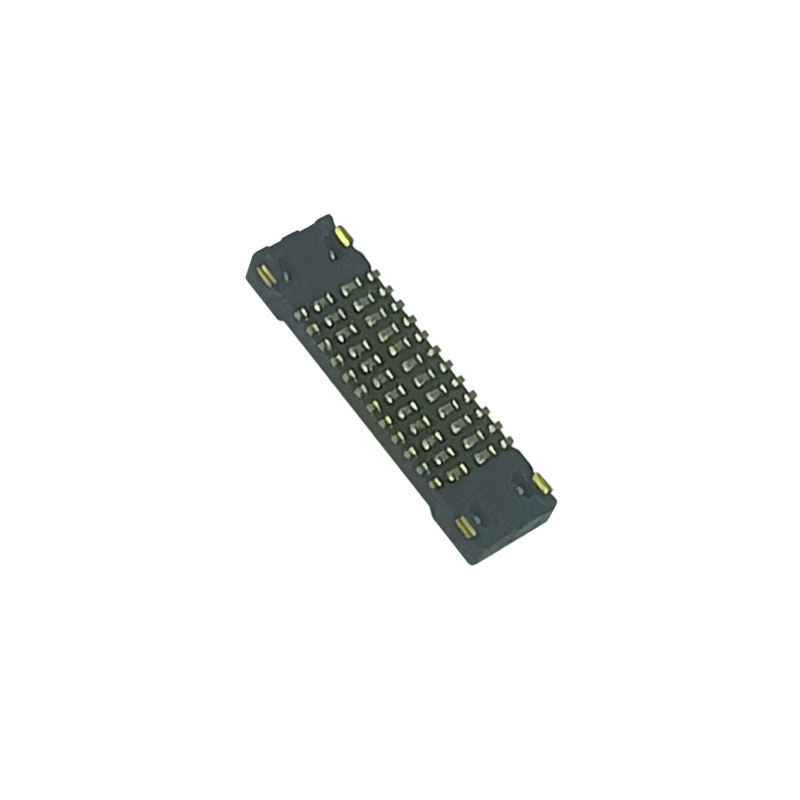

24 পিন 0.35 মিমি সংকীর্ণ পিচ বিটিবি মহিলা আসন WP27D-S024VA1-R15000 বোর্ড-টু-বোর্ড মেজানাইন সংযোগকারী সামঞ্জস্যপূর্ণ সকেট
পণ্যের হাইলাইটস
✅ ব্লাইন্ড ম্যাপিং এবং স্ব-সমন্বয় অ্যান্টি-মিসালাইনমেন্ট গাইড ফ্রেম, সমাবেশ অফসেট শোষণ করে, ম্যানুয়াল / স্বয়ংক্রিয় ম্যাপিংয়ের সময় পিনের ক্ষতি এড়ায়
✅ কমপ্যাক্ট মাল্টি-লেয়ার পিসিবি স্ট্যাকিংয়ের জন্য উচ্চ-গতির সংকেত অখণ্ডতা, স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি সংক্রমণ
✅ স্থির 0.7 মিমি ম্যাটেড স্ট্যাকিং উচ্চতা, পাতলা প্রোফাইল ডিভাইস ডিজাইনের জন্য সুনির্দিষ্ট পিসিবি ফাঁক নিয়ন্ত্রণ
✅ দ্বৈত-পয়েন্ট যোগাযোগ কাঠামো, অ্যান্টি-ভিব্রেশন এবং অ্যান্টি-শক, সম্পূর্ণ সমন্বয় নিশ্চিতকরণের জন্য পরিষ্কার ক্লিক প্রতিক্রিয়া
✅ এসএমটি টেপ রিল প্যাকেজিং, সরাসরি বাছাই করুন এবং আপনার স্বয়ংক্রিয় সমাবেশ লাইনে রাখুন
পণ্যের বর্ণনা
| শ্রেণী |
পয়েন্ট |
স্পেসিফিকেশন |
| বৈদ্যুতিক পারফরম্যান্স |
পিচ |
0.35 মিমি |
|
পিন গণনা |
24P (সিগন্যাল + ইন্টিগ্রেটেড পাওয়ার টার্মিনাল) |
|
নামমাত্র ভোল্টেজ |
50 ভোল্ট এসি/ডিসি |
|
নামমাত্র বর্তমান |
সিগন্যাল পিন:0.৩এ; পাওয়ার পিনঃ3.0A |
|
যোগাযোগ প্রতিরোধের |
সিগন্যাল ≤70mΩ; পাওয়ার ≤20mΩ (প্রাথমিক) |
|
আইসোলেশন প্রতিরোধের |
≥1000MΩ @250VDC |
|
ভোল্টেজ সহ্য করে |
150V এসি, 60s কোন ভাঙ্গন |
| যান্ত্রিক পারফরম্যান্স |
জোড়া উচ্চতা |
0.7 মিমি |
|
স্থায়িত্ব |
৩০টি সমকামিতার চক্র |
|
সমকামিতার শক্তি |
নিয়ন্ত্রিত নিম্ন সন্নিবেশ বল, স্থিতিশীল ধরে রাখার বল |
| উপকরণ ও প্লাটিং |
যোগাযোগ উপাদান |
তামার খাদ |
|
কনট্যাক্ট প্লাটিং |
জোড়ানোর এলাকায় সোনার প্রলেপ; সোল্ডার wicking প্রতিরোধ করার জন্য নিকেল বাধা |
|
বিচ্ছিন্নকারী |
এলসিপি উচ্চ তাপমাত্রা প্লাস্টিক, UL94V-0 |
| পরিবেশগত |
অপারেটিং তাপমাত্রা |
-40°C ~ +85°C |
|
সম্মতি |
RoHS, REACH |
| সোল্ডারিং গাইড |
মাউন্টের ধরন |
এসএমটি সারফেস মাউন্ট |
|
রিফ্লো প্রোফাইল |
সর্বোচ্চ সর্বোচ্চ ২৬০ ডিগ্রি সেলসিয়াস, স্ট্যান্ডার্ড এসএমটি রিফ্লো |
ক্রস-রেফারেন্স / বিকল্প
JAE WP27D-S024VA1-R15000 এর জন্য ড্রপ-ইন সামঞ্জস্যপূর্ণ বিকল্প
একই পদচিহ্ন, স্ট্যাকিং উচ্চতা, পিন সংজ্ঞা, এবং বৈদ্যুতিক কর্মক্ষমতা.
পিসিবি লেআউট সংশোধন ছাড়া JAE মূল অংশের সরাসরি প্রতিস্থাপন।
এছাড়াও 0.35 মিমি অতি সূক্ষ্ম-পিচ mezzanine অ্যাপ্লিকেশনের জন্য প্রিমিয়াম আন্তর্জাতিক বিটিবি ব্র্যান্ডগুলির জন্য একটি ব্যয়বহুল বিকল্প হিসাবে কাজ করে।
পণ্যের বৈশিষ্ট্য
- ব্লাইন্ড পেয়ারিং এবং স্ব-নিয়ন্ত্রণের জন্য অন্তর্নির্মিত ধাতব গাইডিং ফ্রেম, ছোট সমাবেশ অফসেট সহ্য করে, ভর উত্পাদনে পিন বাঁকানো রোধ করে
- ডুয়াল পয়েন্ট যোগাযোগ নকশা, কম্পন & শক অধীনে স্থিতিশীল যোগাযোগ প্রতিরোধের বজায় রাখে
- হাইব্রিড সিগন্যাল + পাওয়ার ইন্টিগ্রেটেড টার্মিনাল, পিসিবি স্পেস সংরক্ষণ করুন
- নিম্ন প্রোফাইল 0.7mm stacking উচ্চতা, পাতলা ডিভাইস stacking-আপ জন্য আদর্শ
- স্বর্ণের সাথে যোগাযোগ, চমৎকার অ্যান্টি-অক্সিডেশন এবং উচ্চ ফ্রিকোয়েন্সি সংকেত কর্মক্ষমতা
- হোল্ড-ডাউন রিইনফোর্সমেন্ট স্ট্রাকচার, জমাকরণের সময় আইসোলেটরকে রক্ষা করে
- সম্পূর্ণ সমাবর্তন নিশ্চিত করার জন্য স্পষ্ট শোনা ক্লিক, অসম্পূর্ণ সমাবর্তন ঝুঁকি হ্রাস
পণ্যের সুবিধা
- ইঞ্জিনিয়ার-বন্ধুত্বপূর্ণ প্রতিস্থাপন: মূল JAE অংশ হিসাবে একই পদচিহ্ন, কোন PCB পুনরায় নকশা প্রয়োজন
- সরবরাহের স্থিতিশীলতা বৃদ্ধি: স্বল্প নেতৃত্ব সময় বনাম বিদেশী মূল ব্র্যান্ড দীর্ঘ নেতৃত্ব চক্র
- ভর উৎপাদন প্রস্তুত: কঠোর কোপ্লানারিটি নিয়ন্ত্রণ, উচ্চ SMT সমাবেশ ফলন
- খরচ অপ্টিমাইজেশন: উচ্চ-ফ্রিকোয়েন্সি এবং যান্ত্রিক নির্ভরযোগ্যতা ত্যাগ না করে প্রতিযোগিতামূলক মূল্য নির্ধারণ
- দ্রুত ইঞ্জিনিয়ারিং সহায়তা: ডাটা শীট, 3D STEP ফাইল, পিসিবি পদচিহ্ন অনুরোধের ভিত্তিতে উপলব্ধ
প্রয়োগ
পোশাকের যন্ত্রপাতি,
স্মার্ট ঘড়ি,
এআর/ভিআর চশমা,
স্মার্টফোনের উপ-মডিউল,
ট্যাবলেট অভ্যন্তরীণ মডিউল,
কমপ্যাক্ট আইওটি সেন্সর,
বহনযোগ্য চিকিৎসা ইলেকট্রনিক্স,
ছোট ক্যামেরা মডিউল,
মিনি ডিসপ্লে মডিউল।
প্যাকেজ
টেপ এবং রিলঃ 15,000 পিসি / রিল। এমবসড ক্যারিয়ার টেপ।
সম্পূর্ণরূপে SMT পিক-অ্যান্ড-প্লেস মেশিনের সাথে সামঞ্জস্যপূর্ণ এবং সরাসরি আপনার উত্পাদন লাইনে লোড করার জন্য প্রস্তুত।
লিড টাইম
- নমুনাঃ ৩ কার্যদিবস
- বাল্ক অর্ডারঃ ১ ~ ৩ সপ্তাহ
- এমওকিউঃ আলোচনাযোগ্য
- বিনামূল্যে নমুনা সমর্থিত; প্রকৌশল বৈধকরণের জন্য দ্রুত নমুনা মুক্তি
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
সার্টিফিকেশনঃ ISO9001, RoHS, REACH সম্মতি।
- নমুনা নীতিঃ বিনামূল্যে নমুনা পাওয়া যায়, দ্রুত নমুনা প্রকাশ
- এমওকিউঃ স্ট্যান্ডার্ড অংশগুলির জন্য নিম্ন এমওকিউ; কাস্টম পিনের সংখ্যা / স্ট্যাকিং উচ্চতা অনুরোধের ভিত্তিতে উপলব্ধ
- কাস্টমাইজেশনঃ কাস্টমাইজড পিন, স্ট্যাকিং উচ্চতা, plating বেধ, বিশেষ প্রকল্পের প্রয়োজনীয়তা জন্য shielding অপশন
- সম্পূর্ণ প্রকৌশল সহায়তাঃ ডেটা শীট, ২ ডি / ৩ ডি অঙ্কন, পিসিবি পদচিহ্ন, পরীক্ষার প্রতিবেদন অনুরোধের ভিত্তিতে উপলব্ধ
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- আপনার প্রয়োজনীয় মেশানো স্ট্যাকিং উচ্চতা নিশ্চিত করুনঃ এই মডেলটি 0.7 মিমি স্থির। অন্য স্ট্যাক উচ্চতা প্রয়োজন হলে আমাদের সাথে যোগাযোগ করুন।
- পিসিবি পদচিহ্ন যাচাই করুনঃ লেআউট বন্ধ হওয়ার আগে আমাদের প্রদত্ত পদচিহ্নের সাথে ক্রস-চেক করুন।
- সমন্বয় পদ্ধতি মূল্যায়ন করুনঃ এই অংশটি অন্ধ সমন্বয় সমর্থন করে, স্বয়ংক্রিয় সমাবেশ বা সমন্বয় অসুবিধা সহ ম্যানুয়াল সমাবেশের জন্য প্রস্তাবিত।
- উচ্চ গতির নকশাঃ আপনার ইম্পেড্যান্স / সন্নিবেশ ক্ষতি পরীক্ষার ডেটা প্রয়োজন হলে আমাদের সংকেত অখণ্ডতা দলের সাথে যোগাযোগ করুন।
- প্রথম নমুনাঃ সর্বদা ভর উত্পাদনের আগে বিনামূল্যে নমুনা দিয়ে প্রোটোটাইপ বৈধতা চালান।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
