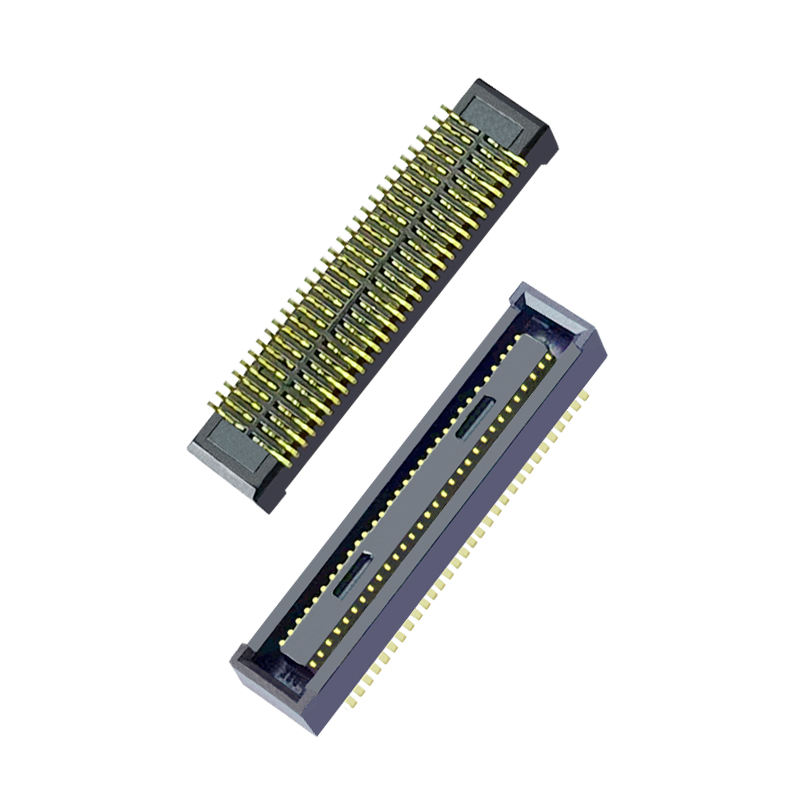

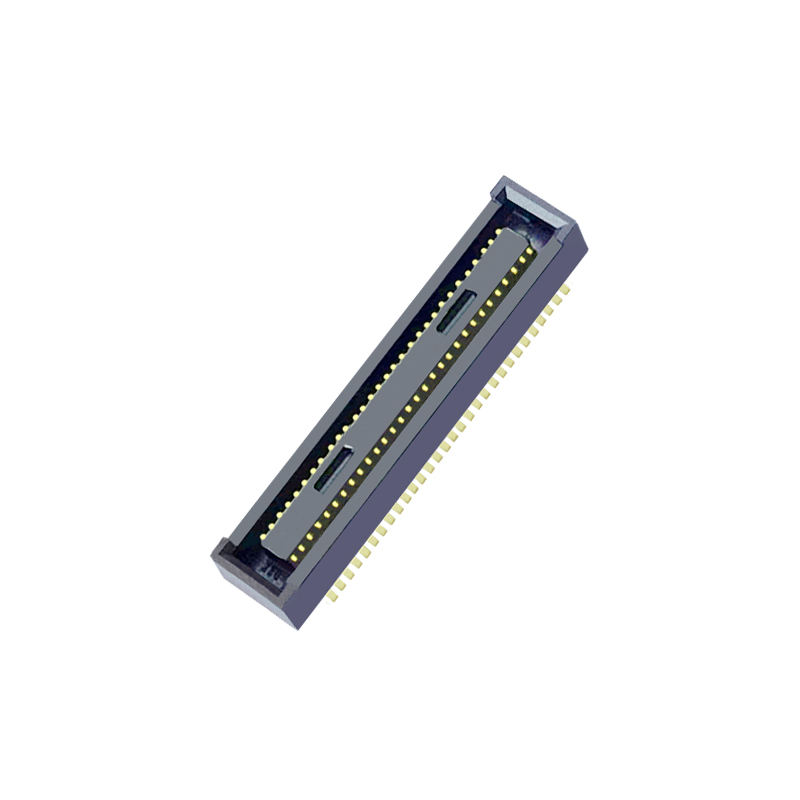

0.4 মিমি সংকীর্ণ পিচ বোর্ড-টু-বোর্ড মেজানাইন সংযোগকারী ডাবল সারি 12-পিন সামঞ্জস্যপূর্ণ DF40TC-12DP-0.4 পুরুষ বোর্ড সংযোগকারী
পণ্যের হাইলাইটস
- অন্ধ সঙ্গম এবং স্ব-সমন্বয়: অন্তর্নির্মিত গাইড রেবারগুলি মেশিনের অবসট শোষণ করে ম্যানুয়াল / স্বয়ংক্রিয় জোড়ায় পিনের ক্ষতি রোধ করে
- উচ্চ-গতির পারফরম্যান্স: উচ্চ গতির ডিফারেনশিয়াল জোড়া জন্য PCIe 4.0 / 16Gbps, স্থিতিশীল সংকেত অখণ্ডতা সমর্থন করে
- নিয়ন্ত্রিত জোড়া উচ্চতা: স্থির 2.0mm stacking উচ্চতা, কম্প্যাক্ট stacked মডিউল নকশা জন্য সঠিক PCB ফাঁক নিয়ন্ত্রণ
- 0.4 মিমি সূক্ষ্ম পিচ, 60 অবস্থান, এসএমটি পৃষ্ঠ-মাউন্ট মহিলা পাত্রে
পণ্যের বর্ণনা
| শ্রেণী |
পয়েন্ট |
প্যারামিটার |
| বৈদ্যুতিক |
যোগাযোগ পিচ |
0.4 মিমি |
|
অবস্থান |
৬০ পি |
|
নামমাত্র বর্তমান |
0.৩ পিন প্রতি এক |
|
নামমাত্র ভোল্টেজ |
৩০ ভোল্ট এসি |
|
যোগাযোগ প্রতিরোধের |
≤50 mΩ |
|
আইসোলেশন প্রতিরোধের |
≥১০০০ এমও |
|
ভোল্টেজ প্রতিরোধ করুন |
১০০ ভোল্ট এসি / ১ মিনিট |
|
সর্বোচ্চ ডেটা রেট |
১৬ গিগাবাইট সেকেন্ড (পিসিআইই জেনার ৪) |
| যান্ত্রিক |
জোড়া স্ট্যাক উচ্চতা |
2.0 মিমি |
|
সমকামিতার চক্র |
ন্যূনতম ১০ টি চক্র |
|
স্ব-সমন্বয় সামঞ্জস্য |
±0.33 মিমি এক্সওয়াই অফসেট |
|
মাউন্টের ধরন |
এসএমটি সারফেস মাউন্ট |
| উপকরণ ও প্লাটিং |
আবাসন |
LCP, UL94V-0 |
|
যোগাযোগ উপাদান |
তামার খাদ |
|
কনট্যাক্ট প্লাটিং |
নিকেল বাধা উপর স্বর্ণ প্রলেপ |
|
বাধা |
অ্যান্টি-সোল্ডার-উইকিং নিকেল দেয়াল |
| পরিবেশ |
অপারেটিং তাপমাত্রা |
-40°C ~ +125°C |
|
সম্মতি |
RoHS, REACH |
| সোল্ডারিং |
রিফ্লো প্রোফাইল |
সীসা মুক্ত রিফ্লো, IPC/JEDEC J-STD-020 মেনে চলুন |
|
নোট |
যোগাযোগ এলাকায় কোন ম্যানুয়াল সোল্ডারিং |
ক্রস-রেফারেন্স / বিকল্প
সরাসরি পদচিহ্ন এবং পারফরম্যান্স-সামঞ্জস্যপূর্ণ প্রতিস্থাপনহিরোস DF40TC ((2.0) -60DS-0.4Vএকই পিসিবি ল্যান্ড প্যাটার্ন, মেশিং ইন্টারফেস, বৈদ্যুতিক এবং যান্ত্রিক কর্মক্ষমতা। এইচআরএস স্টক ঘাটতির জন্য ড্রপ-ইন বিকল্প, ব্যয় হ্রাস, মাল্টি-সোর্স সরবরাহ কৌশল।প্রতিস্থাপনের জন্য পিসিবি বিন্যাস পরিবর্তন করার প্রয়োজন নেই.
পণ্যের বৈশিষ্ট্য
- অন্ধ সমন্বয় এবং স্ব সমন্বয় জন্য ইন্টিগ্রেটেড গাইড পাঁজর, ভুল সমন্বয় থেকে সমাবেশ স্ক্র্যাপ হ্রাস
- অ্যান্টি-সোল্ডার উইকিং বাধা, এসএমটি রিফ্লো চলাকালীন স্পর্শ অঞ্চলে সোল্ডার স্লিপকে বাধা দেয়
- কমপ্যাক্ট স্ট্যাকিং সমষ্টিগুলির জন্য শক্তিশালী বিচ্ছিন্ন কাঠামো, শক এবং কম্পন প্রতিরোধের
- সম্পূর্ণরূপে আড়াল যোগাযোগ গহ্বর, ব্লক ধুলো এবং প্রবাহ দূষণ
- স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি বৈশিষ্ট্য, উচ্চ গতির সংকেত সংক্রমণের জন্য কম ক্রসস্টক
- সম্পূর্ণ সমন্বয় নিশ্চিত করার জন্য স্পর্শকাতর ক্লিক প্রতিক্রিয়া পরিষ্কার করুন
পণ্যের সুবিধা
✅ডিপ-ইন প্রতিস্থাপন: এইচআরএস ডিএফ৪০টিসি সিরিজের সাথে একই পদচিহ্ন, শূন্য বিন্যাস পুনর্বিবেচনা
✅সমাবেশ-বন্ধুত্বপূর্ণ: স্ব-সমন্বয় নকশা স্থানান্তর অফসেট সহ্য করে, কম সমাবেশ ব্যর্থতা হার
✅স্থিতিশীল উচ্চ গতির সংকেত: উচ্চ গতির ডিফারেনশিয়াল সিগন্যালের জন্য অপ্টিমাইজড যোগাযোগ জ্যামিতি
✅এসএমটি রিল প্যাকেজিং: অটোমেটিক পিক অ্যান্ড প্লেস মেশিনের সাথে সরাসরি সামঞ্জস্যপূর্ণ
✅একাধিক উৎস থেকে ঝুঁকি হ্রাস: একক সরবরাহকারীর সীসা সময় এবং দামের ওঠানামা এড়িয়ে চলুন
✅কারখানার সরাসরি: ইঞ্জিনিয়ারিং ভ্যালিডেশনের জন্য নমনীয় নমুনা এবং ছোট ব্যাচের সহায়তা
প্রয়োগ
- শিল্প নিয়ন্ত্রণ মডিউল
- মেডিকেল কমপ্যাক্ট এমবেডেড বোর্ড
- ক্যামেরা/ভিশন সেন্সর মডিউল
- হ্যান্ডহেল্ড পোর্টেবল ডিভাইস
- এসএসডি / উচ্চ গতির স্টোরেজ মডিউল
- অটোমোবাইল সহায়ক ইলেকট্রনিক্স সমষ্টি
- ভোক্তা ইলেকট্রনিক্স স্ট্যাকড পিসিবি সমাধান
প্যাকেজ
টেপ অ্যান্ড রোল (রোল প্যাকেজিং):এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড রোল প্যাকেজিং। অংশগুলি পুনরায় প্যাকিং ছাড়াই সরাসরি আপনার স্বয়ংক্রিয় উত্পাদন লাইনে লোড করা যেতে পারে। ছোট-লট প্রোটোটাইপগুলির জন্য কাট-টেপ পরিষেবা উপলব্ধ।
লিড টাইম
- নমুনা অর্ডারঃ ৩ কার্যদিবস
- ভর উৎপাদন অর্ডারঃ কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে 1-3 সপ্তাহ
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
সার্টিফিকেশনঃ ISO9001, RoHS, REACH সম্মতি।
- নমুনা নীতিঃ বিনামূল্যে নমুনা পাওয়া যায়, দ্রুত নমুনা প্রকাশ
- এমওকিউঃ স্ট্যান্ডার্ড অংশগুলির জন্য নিম্ন এমওকিউ; কাস্টম পিনের সংখ্যা / স্ট্যাকিং উচ্চতা অনুরোধের ভিত্তিতে উপলব্ধ
- কাস্টমাইজেশনঃ কাস্টমাইজড পিন, স্ট্যাকিং উচ্চতা, plating বেধ, বিশেষ প্রকল্পের প্রয়োজনীয়তা জন্য shielding অপশন
- সম্পূর্ণ প্রকৌশল সহায়তাঃ ডেটা শীট, ২ ডি / ৩ ডি অঙ্কন, পিসিবি পদচিহ্ন, পরীক্ষার প্রতিবেদন অনুরোধের ভিত্তিতে উপলব্ধ
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- আপনার প্রয়োজনীয়তা নিশ্চিত করুনজোড়া স্ট্যাক উচ্চতা(আমরা DF40TC সিরিজ থেকে একাধিক উচ্চতা রূপান্তর সমর্থন)
- PCB পদচিহ্ন যাচাই করুন; এই অংশটি HRS DF40TC ((2.0) -60DS-0.4V জমি প্যাটার্নের সাথে মেলে
- উচ্চ গতির প্রয়োজনীয়তা পরীক্ষা করুনঃ PCIe4 / 16Gbps সংকেতের জন্য, মেলে এমন জোড়া রুটিং ব্যবহার করুন
- যান্ত্রিক চেকঃ 0.33 মিমি স্ব-সমন্বয় পরিসীমা; অত্যধিক সমন্বয় শক্তি এড়াতে
- SMT: আমাদের PCB পদচিহ্ন সুপারিশ অনুযায়ী স্ট্যান্ডার্ড সীসা মুক্ত রিফ্লো প্রোফাইল ব্যবহার করুন; স্টেনসিল খোলার নকশা
- স্ট্যাক-আপ সিমুলেশন বা জমাকরণ যাচাইকরণের সহায়তার জন্য আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
