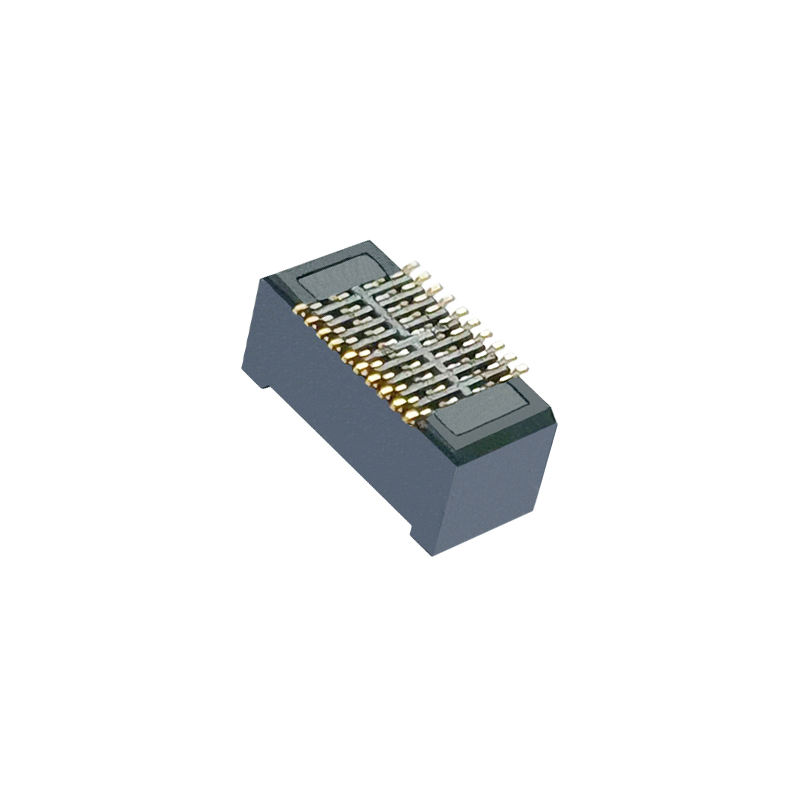

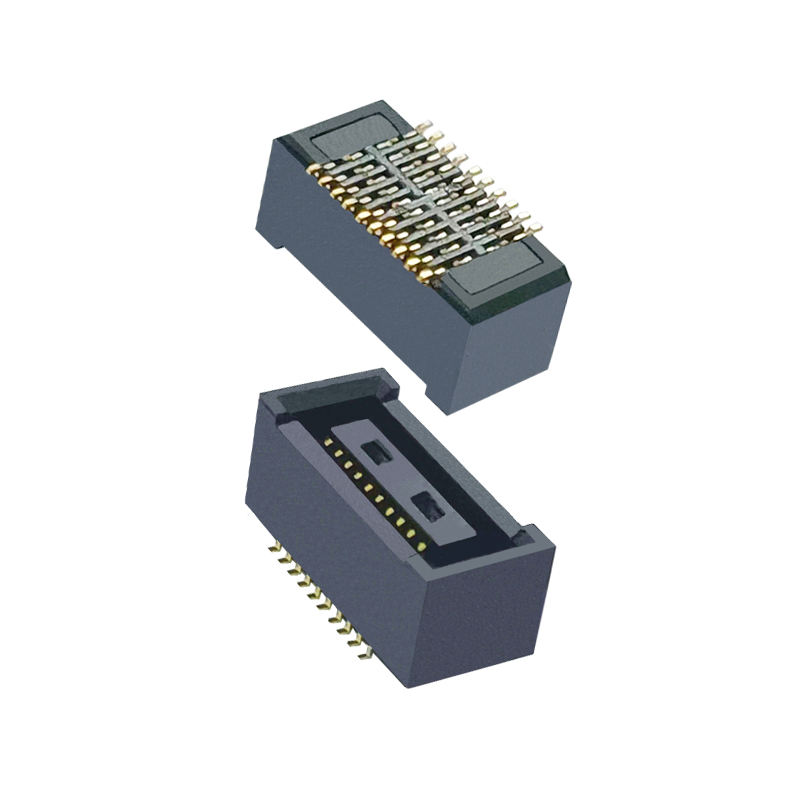

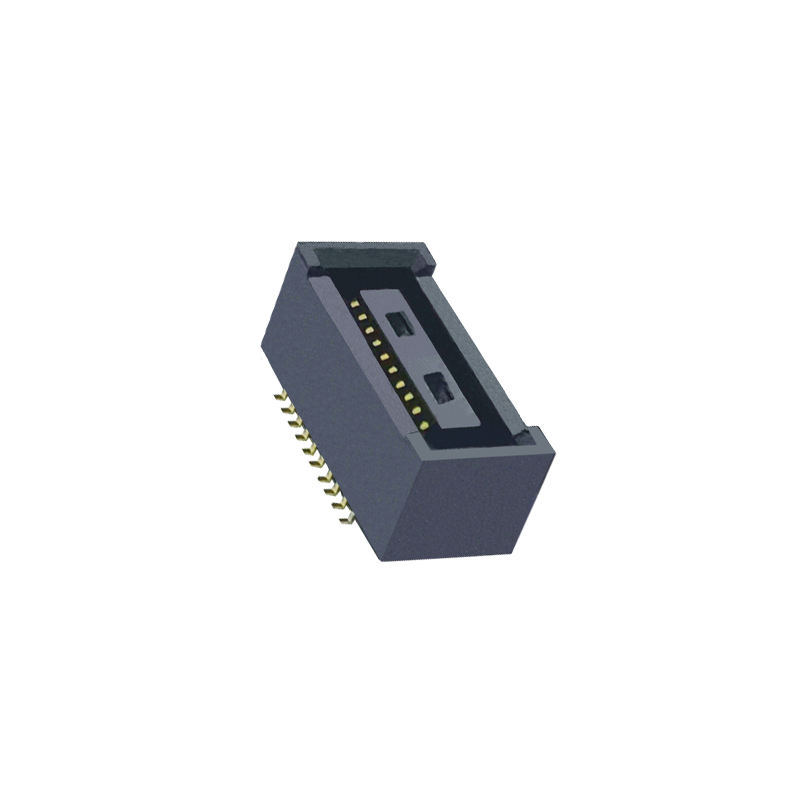

বোর্ড থেকে বোর্ড সংযোজক DF40HC ((4.0) -20DS-0.4 -0.4 মিমি পিচ ডাবল সারি বিটিবি মহিলা সঙ্গে সামঞ্জস্যপূর্ণ
পণ্যের হাইলাইটস
✅ ব্লাইন্ড ম্যাপিং এবং স্ব-সংশোধনঃ গাইড রিবারগুলি ± 0.33 মিমি এক্সওয়াই ভাসমান সহনশীলতা সরবরাহ করে, পিসিবি সমাবেশের অফসেট শোষণ করে, ব্লাইন্ড ডকিংয়ের সময় পিনের ক্ষতি এড়ায়
✅ উচ্চ-গতির সংকেত কর্মক্ষমতাঃ 20Gbps পর্যন্ত সমর্থন করে, এমআইপিআই, ইউএসবি 3.1 জেনার 2, পিসিআইই সংকেত সংক্রমণের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ
✅ ফিক্সড ম্যাটেড উচ্চতাঃ ৪.০ মিমিঃ নিয়ন্ত্রিত পিসিবি ফাঁক, স্থিতিশীল মাল্টি-বোর্ড যান্ত্রিক নকশার জন্য সুনির্দিষ্ট স্ট্যাক উচ্চতা নিয়ন্ত্রণ
✅ এসএমটি টেপ অ্যান্ড রিল প্যাকেজিংঃ ব্যাপক উৎপাদনের জন্য স্বয়ংক্রিয় পিক-অ্যান্ড-প্লেস মেশিনগুলির সাথে সরাসরি সামঞ্জস্যপূর্ণ
✅ অ্যান্টি-সোল্ডার উইকিং ব্যারিয়ারঃ নিকেল ব্যারিয়ার স্পর্শ এলাকায় সোল্ডার স্লিপ প্রতিরোধ করে, সোল্ডার ফলন উন্নত করে
পণ্যের বর্ণনা
| শ্রেণী |
পয়েন্ট |
স্পেসিফিকেশন |
| বৈদ্যুতিক |
পিচ |
0.4 মিমি |
|
পিন গণনা / সারি |
২০টি পিন, ডাবল সারি |
|
যোগাযোগ প্রতি নামমাত্র বর্তমান |
0.৩ এ |
|
নামমাত্র ভোল্টেজ |
৩০ ভোল্ট ডিসি |
|
যোগাযোগ প্রতিরোধের |
≤30 mΩ |
|
আইসোলেশন প্রতিরোধের |
≥৫০০ এমওএম @৫০০ ভি ডিসি |
|
ভোল্টেজ সহ্য করে |
১ মিনিটের জন্য ২৫০ ভোল্ট এসি |
| যান্ত্রিক |
জোড়া উচ্চতা |
4.0 মিমি |
|
স্ব-সমন্বয় পরিসীমা |
±0.33 মিমি এক্স / ওয়াই অক্ষ |
|
সমকামিতার চক্র |
ন্যূনতম ৩০টি চক্র |
|
মাউন্ট টাইপ |
এসএমটি সারফেস মাউন্ট |
| উপকরণ ও প্লাটিং |
আবাসন |
LCP, UL94 V-0 |
|
যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ |
|
জমজমাট এলাকা প্লাস্টিং |
নিকেল বাধা উপর স্বর্ণ প্রলেপ (0.2μm) |
|
টার্মিনাল প্লাটিং |
টিনের উপরে নিকেল |
| পরিবেশ |
অপারেটিং তাপমাত্রা |
-35°C ~ +85°C |
|
সম্মতি |
RoHS, REACH |
| সোল্ডারিং গাইড |
রিফ্লো প্রোফাইল |
স্ট্যান্ডার্ড এসএমটি রিফ্লো, সর্বোচ্চ তাপমাত্রা ≤260°C, সর্বোচ্চ 10 সেকেন্ড |
ক্রস-রেফারেন্স / বিকল্প
এই বিটিবি মহিলা ভর্তি হলপিন-টু-পিন, হিরোস DF40HC ((4.0) -20DS-0.4V ((51) এর সাথে সামঞ্জস্যপূর্ণ. প্রকৌশলীরা এটিকে প্রোটোটাইপ বৈধতা এবং ভর উত্পাদনের জন্য ড্রপ-ইন বিকল্প হিসাবে ব্যবহার করতে পারেন। একই পিসিবি পদচিহ্ন, একই ম্যাপিং ইন্টারফেস, কোনও পিসিবি পুনরায় নকশার প্রয়োজন নেই।
পার্থক্যের দ্রষ্টব্যঃ কারখানার সরাসরি সরবরাহ, স্বল্প সীসা সময়, নমনীয় এমওকিউ, আন্তর্জাতিক ব্র্যান্ডের ঘাটতি এবং দামের ওঠানামা এড়াতে স্থিতিশীল দীর্ঘমেয়াদী সরবরাহ।
পণ্যের বৈশিষ্ট্য
- অন্তর্নির্মিত মেরুকরণবোকা-প্রমাণকী, বিপরীত জোড়া এবং পিন পেষণ প্রতিরোধ করে
- উভয় পক্ষের শক শোষণ শক্তিশালী পাঁজর, সমাবেশ এবং কম্পন সময় যান্ত্রিক চাপ শোষণ
- বন্ধ যোগাযোগ কাঠামো যখন mated, ধুলো এবং দূষণ সুরক্ষা
- পরিষ্কার স্পর্শ ক্লিক প্রতিক্রিয়া যখন সম্পূর্ণরূপে mated, সহজ সমাবেশ পরিদর্শন
- স্থিতিশীল SMT স্থাপনের জন্য পর্যাপ্ত ভ্যাকুয়াম পিকআপ এলাকা
পণ্যের সুবিধা
- ডিপ-ইন প্রতিস্থাপন: মূলত Hirose DF40 সিরিজ ব্যবহার করে প্রকল্পের জন্য কোন লেআউট পরিবর্তন প্রয়োজন
- উচ্চ ফলন নকশা: অ্যান্টি-সোল্ডার-উইকিং নিকেল বাধা সোল্ডার প্রত্যাখ্যান হার হ্রাস করে
- সরবরাহের স্থিতিশীলতা: দেশীয় সুনির্দিষ্ট সংযোগকারী কারখানা, বিদেশী ব্র্যান্ডের স্টক বন্ধের বিষয় নয়
- দ্রুত প্রকৌশল সহায়তা: হার্ডওয়্যার ভ্যালিডেশনের জন্য বিনামূল্যে নমুনা; দ্রুত অঙ্কন এবং ডিএফএম সমর্থন
- খরচ অপ্টিমাইজড: কারখানার পাইকারি দাম, মাঝারি ও উচ্চ ভলিউমের জন্য আরও ভাল মোট BOM খরচ
প্রয়োগ
- হ্যান্ডহেল্ড স্মার্ট ডিভাইস, ডিসপ্লে মডিউল
- ক্যামেরা মডিউল, এমআইপিআই সিগন্যাল ইন্টারকানেকশন
- মেডিকেল পোর্টেবল ইলেকট্রনিক্স
- আইওটি ডিভাইস, সেন্সর মডিউল
- শিল্পের ক্ষুদ্র নিয়ন্ত্রণ বোর্ড
- নোটবুক/ট্যাবলেট সহায়ক পিসিবি স্ট্যাকিং
প্যাকেজ
টেপ অ্যান্ড রোল (রোল প্যাকেজিং):এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড রোল প্যাকেজিং। অংশগুলি পুনরায় প্যাকিং ছাড়াই সরাসরি আপনার স্বয়ংক্রিয় উত্পাদন লাইনে লোড করা যেতে পারে। ছোট-লট প্রোটোটাইপগুলির জন্য কাট-টেপ পরিষেবা উপলব্ধ।
লিড টাইম
- নমুনা অর্ডারঃ ৩ কার্যদিবস
- ভর উৎপাদন অর্ডারঃ কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে 1-3 সপ্তাহ
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
সার্টিফিকেশনঃ ISO9001, RoHS, REACH
- MOQ: স্ট্যান্ডার্ড পার্টসের জন্য কম MOQ
- নমুনা নীতি: বিনামূল্যে নমুনা সমর্থন; গ্রাহক শুধুমাত্র মালবাহী খরচ বহন করে; দ্রুত নমুনা মুক্তি
- কাস্টমাইজেশনঃ কাস্টম পিনের সংখ্যা, স্ট্যাক উচ্চতা, প্লাটিং বেধ, হাউজিং রঙ অনুরোধে উপলব্ধ। ইঞ্জিনিয়ারিং পর্যালোচনার জন্য আপনার পিসিবি অঙ্কন পাঠান।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- প্রয়োজনীয় mated উচ্চতা নিশ্চিত করুনঃ এই মডেল = 4.0mm স্ট্যাক উচ্চতা
- লেআউট হিমায়নের আগে পিসিবি ফুটপ্রিন্ট ম্যাচ DF40HC সিরিজ যাচাই করুন
- উচ্চ কম্পন অ্যাপ্লিকেশনের জন্য, লকিং এবং যান্ত্রিক ধরে রাখার প্রয়োজনীয়তা নিশ্চিত করুন
- উচ্চ গতির সংকেত (≥10Gbps): অনুরোধের ভিত্তিতে ইম্পেড্যান্স নিয়ন্ত্রণ সিমুলেশন উপলব্ধ
- আপনার পিন সংখ্যা জমা দিন, স্ট্যাক উচ্চতা, আমাদের ইঞ্জিনিয়ার বিকল্প অংশ সুপারিশের জন্য প্রয়োজন হলে তাপমাত্রা প্রয়োজন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
