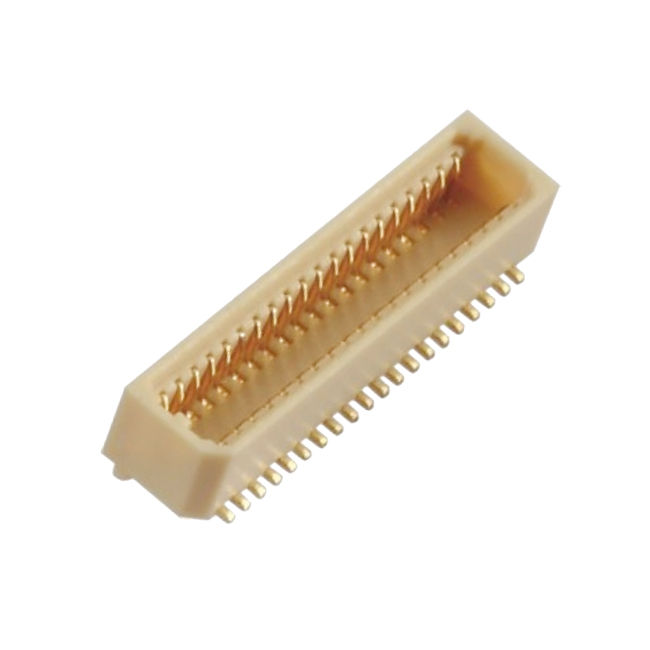

বিটিবি ০.৮ মিমি পিচ ৪০ পিন এসএমটি হিরোস প্রতিস্থাপন বৈদ্যুতিক মহিলা সকেট সংযোগকারী
পণ্যের হাইলাইটস
✅ব্লাইন্ড ম্যাপিং এবং স্ব-সমন্বয় অ্যান্টি-মিসালাইনমেন্ট ডিজাইনঃ অন্তর্নির্মিত গাইডিং বস সমাবেশ অফসেট শোষণ করে, ম্যানুয়াল / স্বয়ংক্রিয় ম্যাপিংয়ের সময় পিনের ক্ষতি রোধ করে, পিসিবি পুনরায় কাজের হার হ্রাস করে
✅ হাই-স্পিড সিগন্যাল ইন্টিগ্রিটিঃ অপ্টিমাইজড ইম্পেড্যান্স কন্ট্রোল, সিগন্যাল লাইনের জন্য স্থিতিশীল উচ্চ-গতির সংক্রমণ
✅ ফিক্সড ম্যাটেড উচ্চতাঃ সুনির্দিষ্ট স্ট্যাকিং উচ্চতা নিয়ন্ত্রণ, পাতলা পণ্য যান্ত্রিক নকশা জন্য সামঞ্জস্যপূর্ণ বোর্ড দূরত্ব
✅ 0.8 মিমি সূক্ষ্ম পিচ 40PIN উচ্চ ঘনত্ব, এসএমটি পৃষ্ঠ মাউন্ট, 0.5A প্রতি যোগাযোগ
✅ সরাসরি হিরোস প্রতিস্থাপনঃ পিন ফুটপ্রিন্ট সামঞ্জস্যপূর্ণ, পিসিবি পুনরায় নকশা ছাড়াই ড্রপ-ইন বিকল্প
পণ্যের বর্ণনা
| শ্রেণী |
পয়েন্ট |
স্পেসিফিকেশন |
| বৈদ্যুতিক |
নামমাত্র বর্তমান |
0.5A প্রতি যোগাযোগের জন্য |
|
নামমাত্র ভোল্টেজ |
50 ভোল্ট এসি/ডিসি |
|
যোগাযোগ প্রতিরোধের |
≤50mΩ |
|
আইসোলেশন প্রতিরোধের |
≥1000MΩ @100VDC |
|
ভোল্টেজ প্রতিরোধ করুন |
100 ভোল্ট এসি, 1 মিনিট কোন ব্রেকডাউন |
| যান্ত্রিক |
পিচ |
0.8 মিমি |
|
পিন গণনা |
40PIN, মহিলা সকেট |
|
মাউন্টের ধরন |
এসএমটি সারফেস মাউন্ট |
|
সমকামিতার চক্র |
≥৫০০ বার |
|
জোড়া উচ্চতা |
কাস্টম উপলব্ধ (আপনার প্রয়োজনীয় স্ট্যাক উচ্চতা নির্দিষ্ট করুন) |
| উপকরণ ও প্লাটিং |
যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ |
|
কনট্যাক্ট প্লাটিং |
নিকেল এর চেয়ে সোনার দাম |
|
আবাসনের উপাদান |
LCP, UL94 V-0 |
| পরিবেশ |
অপারেটিং তাপমাত্রা |
-40°C ~ +85°C |
|
সম্মতি |
RoHS, REACH SVHC |
| সোল্ডারিং গাইড |
রিফ্লো প্রোফাইল |
J-STD-020 অনুসরণ করুন, সর্বোচ্চ তাপমাত্রা ≤260°C, সর্বোচ্চ 5 সেকেন্ড |
ক্রস-রেফারেন্স / বিকল্প
হিরোস FX18 সিরিজের 0.8 মিমি পিচ 40-পিন বিটিবি ভর্তি জন্য ড্রপ ইন প্রতিস্থাপন।
- একই PCB পদচিহ্ন & পিন বরাদ্দ; কোন PCB বিন্যাস পরিবর্তন প্রয়োজন
- মূল হিরোস সমকামিতার শিরোনামের সাথে ইন্টারমেটেবল
- ব্যয়-কার্যকর দ্বিতীয় উৎস, দীর্ঘ সীসা সময় এবং সরবরাহের ঘাটতির ঝুঁকি সমাধান করে
- এছাড়াও তুলনামূলক Molex / TE 0.8mm pitch 40P BTB সিরিজের বিকল্প
পণ্যের বৈশিষ্ট্য
- অ্যান্টি-ডামি কী + স্ব-সমন্বয় গাইড কাঠামো, অন্ধ সমন্বয় সমর্থন করে, বিপরীত সন্নিবেশ এবং পিন বাঁক এড়ায়
- ফসফর ব্রোঞ্জ স্প্রিং যোগাযোগ পুনরাবৃত্তি যুগল পরে স্থিতিশীল যোগাযোগ শক্তি বজায় রাখে
- এলসিপি উচ্চ তাপমাত্রা হাউজিং, বিকৃতি ছাড়াই সীসা মুক্ত রিফ্লো সোল্ডারিং সহ্য করে
- সূক্ষ্ম 0.8 মিমি পিচ, 40-পিন উচ্চ ঘনত্ব, কম্প্যাক্ট ইলেকট্রনিক্সের জন্য PCB স্থান সংরক্ষণ করে
- সমতল সোল্ডার প্যাড সহ এসএমটি টার্মিনাল, স্থিতিশীল পিক এবং স্থান জন্য চমৎকার coplanarity
পণ্যের সুবিধা
- সরবরাহের স্থিতিশীলতা: কারখানার প্রত্যক্ষ উৎপাদন, নমুনার জন্য কোনও এমওকিউ বাধা নেই, দীর্ঘ OEM নেতৃত্বের সময়কে বাইপাস করে
- ইঞ্জিনিয়ার-নিশ্চিত পদচিহ্ন: প্রাক-পরীক্ষিত সামঞ্জস্যতা, আপনার বৈধতা চক্র হ্রাস
- ধ্রুবক প্লাটিং নিয়ন্ত্রণ: সুবর্ণ প্রলেপ ঘনত্ব অভিন্ন, স্থিতিশীল সংকেত এবং অ্যান্টি-জারা
- অটোমেশন প্রস্তুত: এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য টেপ এবং রোল প্যাকেজিং
- কাস্টমাইজযোগ্য: আপনার প্রকল্পের প্রতি ম্যাট উচ্চতা, plating বেধ, পিন সংখ্যা সামঞ্জস্য করুন
প্রয়োগ
শিল্প নিয়ন্ত্রণ মডিউল,
আইওটি স্মার্ট ডিভাইস
হ্যান্ডহেল্ড যন্ত্রপাতি,
চিকিৎসা ইলেকট্রনিক্স,
প্রদর্শন মডিউল,
অটোমোবাইল সহায়ক ইলেকট্রনিক্স,
ভোক্তাদের পাতলা ডিভাইস,
যোগাযোগ গেটওয়ে পিসিবিএ বোর্ড স্ট্যাকিং
প্যাকেজ
টেপ অ্যান্ড রোল (রোল প্যাকেজিং):এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড রোল প্যাকেজিং। অংশগুলি পুনরায় প্যাকিং ছাড়াই সরাসরি আপনার স্বয়ংক্রিয় উত্পাদন লাইনে লোড করা যেতে পারে। ছোট-লট প্রোটোটাইপগুলির জন্য কাট-টেপ পরিষেবা উপলব্ধ।
লিড টাইম
- নমুনা অর্ডারঃ ৩ কার্যদিবস
- ভর উৎপাদন অর্ডারঃ কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে 1-3 সপ্তাহ
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
- সার্টিফিকেশনঃ ISO9001, RoHS, REACH সম্মতি
- কাস্টমাইজেশন উপলব্ধঃ ম্যাটেড স্ট্যাক উচ্চতা পরিবর্তন, প্লাটিং বেধ, অবস্থান খুঁটি, হাউজিং রঙ, পিন গণনা পরিবর্তন, OEM চিহ্নিতকরণ।
- নমুনা নীতিঃ বিনামূল্যে নমুনা সমর্থন, দ্রুত নমুনা আউটপুট।
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য কম MOQ; কাস্টম টুলিং MOQ ইঞ্জিনিয়ারিং দ্বারা নিশ্চিত করা হবে।
- আমরা প্রাক বিক্রয় ইঞ্জিনিয়ারিং পর্যালোচনা, অঙ্কন বৈধতা, এবং নির্ভরযোগ্যতা পরীক্ষা রিপোর্ট অনুরোধে প্রদান।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- নিশ্চিতকরণ প্রয়োজনজোড়া উচ্চতাপ্রথমত, আমরা 0.8mm 40P সিরিজের জন্য একাধিক stacking উচ্চতা অপশন আছে
- লেআউট হিমায়নের আগে আমাদের সরবরাহিত ডেটা শীট বিরুদ্ধে PCB পদচিহ্ন যাচাই করুন
- উচ্চ গতির সংকেত অ্যাপ্লিকেশনের জন্য, একটি প্রতিবন্ধকতা পরীক্ষার প্রতিবেদন অনুরোধ করুন
- যদি আপনার সমন্বয় অংশ একটি মূল Hirose শিরোনাম হয়, ভর পরীক্ষা আগে সমন্বয় সামঞ্জস্য নিশ্চিত করুন
- অপারেটিং তাপমাত্রা > 85 °C বা কম্পন-ভারী পরিবেশে, যোগাযোগ আপগ্রেডের জন্য দয়া করে আমাদের জানান
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
