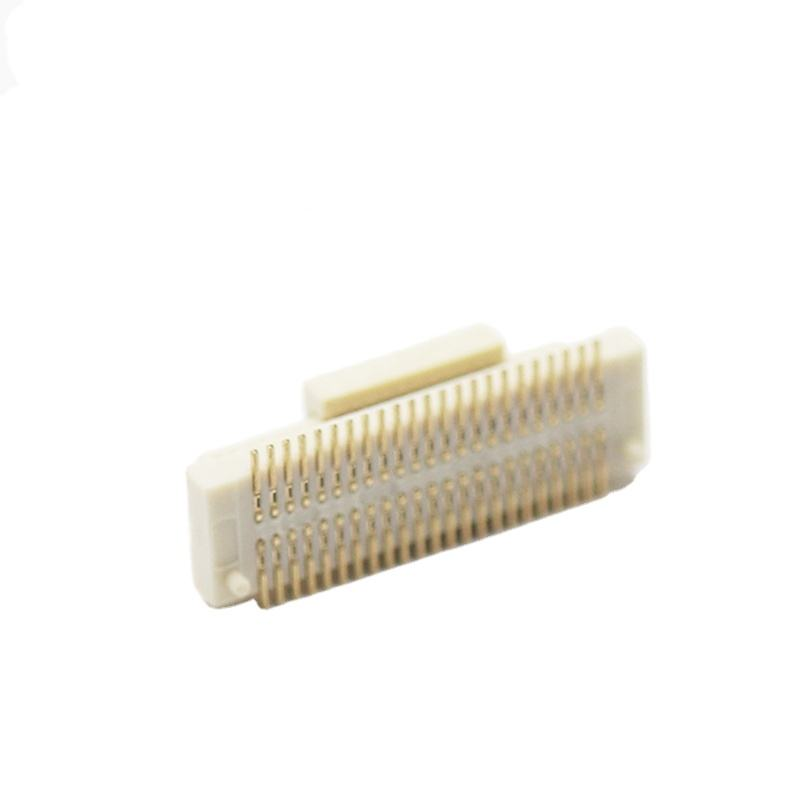

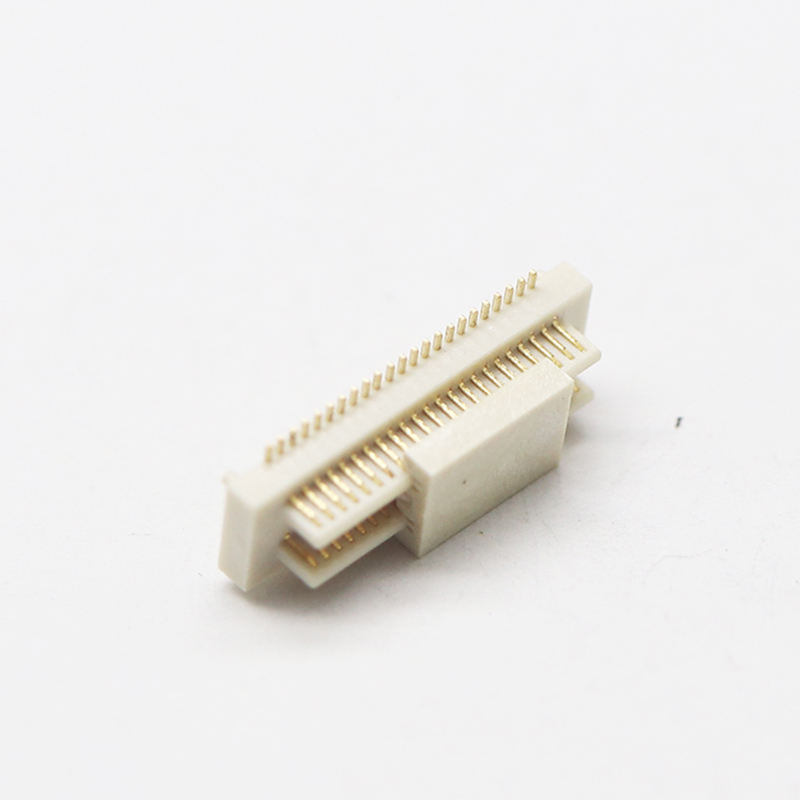

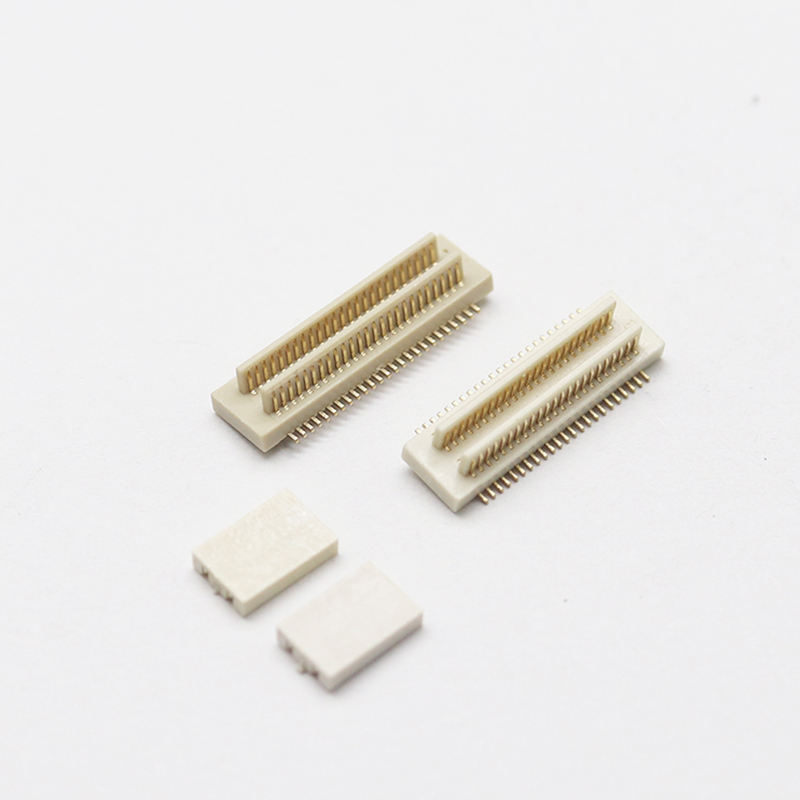

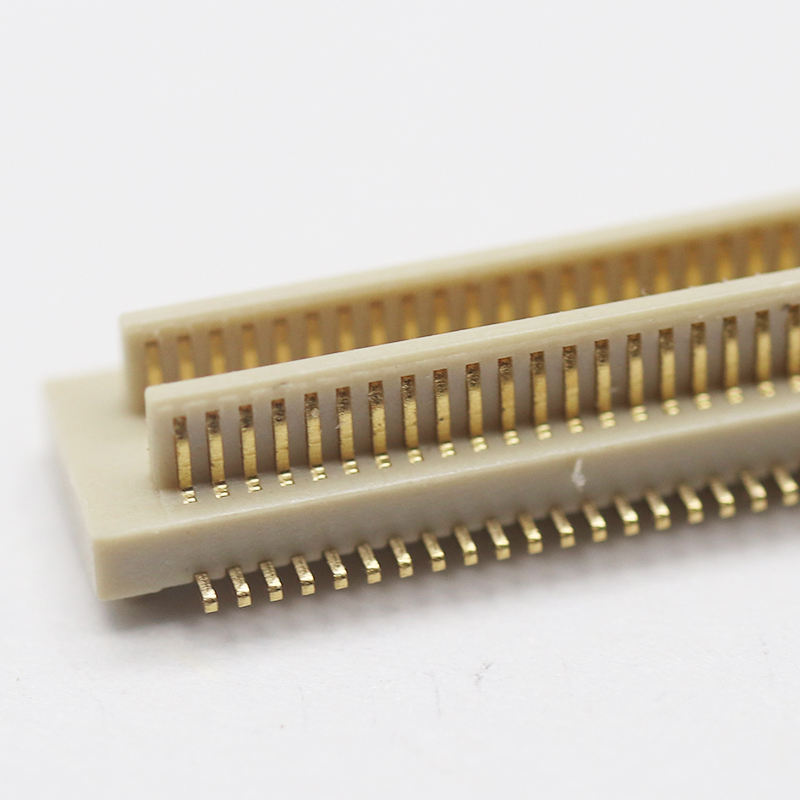

কাস্টমাইজ বোর্ড-টু-বোর্ড সংযোগকারী 0.8 মিমি পিচ 40p 2 * 20p পুরুষ সংযোগকারী এসএমটি মেশিং স্ট্যাক উচ্চতা পিসিবি হেডার সংযোগকারী
পণ্যের হাইলাইটস
- ব্লাইন্ড পেয়ারিং / স্ব-সমন্বয় এবং অ্যান্টি-রিভার্স কী ডিজাইন: অন্তর্নির্মিত গাইডিং রেবার এবং বোকা-নিরাপদ খাঁজ, সমাবেশ অফসেট শোষণ করে, ভুল মেরুতা সন্নিবেশ রোধ করে; স্বয়ংক্রিয় পিসিবি স্ট্যাকিংয়ের সময় অন্ধ সমন্বয়কে অনুমতি দেয়, সমাবেশের স্ক্র্যাপ হ্রাস করে।
- হাই-স্পিড সিগন্যাল অখণ্ডতা: অপ্টিমাইজড যোগাযোগ জ্যামিতি, নিয়ন্ত্রিত ডিফারেনশিয়াল প্রতিবন্ধকতা, ডিসপ্লে, সেন্সর এবং কমপ্যাক্ট কম্পিউটিং মডিউলগুলির জন্য উচ্চ-গতির সিরিয়াল সিগন্যাল সংক্রমণ সমর্থন করে।
- সংজ্ঞায়িত জোড়া স্তূপ উচ্চতা: জোড়া দেওয়ার পরে স্থির স্ট্যাকিং উচ্চতা, সুনির্দিষ্ট পিসিবি ফাঁক নিয়ন্ত্রণ, স্ট্যাকড বোর্ড ডিজাইনের জন্য ধ্রুবক যান্ত্রিক মাত্রা।
- 0.8 মিমি পিচ 2 * 20 পি ডাবল সারি বিন্যাস: 40 অবস্থান উচ্চ ঘনত্ব, এসএমটি পুরুষ হেডার, পিসিবি স্থান সংরক্ষণের জন্য কম্প্যাক্ট পদচিহ্ন।
পণ্যের বর্ণনা
| শ্রেণী |
পয়েন্ট |
স্পেসিফিকেশন |
| বৈদ্যুতিক পারফরম্যান্স |
বর্তমান রেটিং |
0.5A প্রতি যোগাযোগের জন্য |
|
ভোল্টেজ রেটিং |
১০০ ভোল্ট ডিসি |
|
যোগাযোগ প্রতিরোধের |
≤20mΩ |
|
আইসোলেশন প্রতিরোধের |
≥500MΩ @500V DC |
|
ডাইলেক্ট্রিক প্রতিরোধ ভোল্টেজ |
৫০০ ভোল্ট এসি, ১ মিনিট, কোনো ত্রুটি নেই |
| যান্ত্রিক পারফরম্যান্স |
পিচ |
0.8 মিমি |
|
পিন গণনা |
40p, 2*20p দ্বৈত সারি |
|
সমকামিতার চক্র |
ন্যূনতম ৫০টি চক্র |
|
জোড়া স্ট্যাক উচ্চতা |
কাস্টম-সংজ্ঞায়িত জোড়া উচ্চতা |
|
সমকামিতার শক্তি |
নিম্ন সন্নিবেশ শক্তি, স্থিতিশীল ধরে রাখার শক্তি |
| উপকরণ ও প্লাটিং |
আবাসন |
উচ্চ তাপমাত্রা থার্মোপ্লাস্টিক, UL94 V-0 |
|
যোগাযোগ উপাদান |
ফসফর ব্রোঞ্জ / তামা খাদ |
|
কনট্যাক্ট প্লাটিং |
সমকামিতার এলাকায় নির্বাচনী স্বর্ণ কলাই, নিকেল বাধা আন্ডারপ্লেট; সোল্ডার লেজ টিন কলাই |
| পরিবেশ |
অপারেটিং তাপমাত্রা |
-40°C ~ +85°C |
|
সম্মতি |
RoHS, REACH |
| সোল্ডারিং গাইড |
মাউন্টের ধরন |
এসএমটি সারফেস মাউন্ট |
|
রিফ্লো প্রোফাইল |
পিবি মুক্ত রিফ্লো, সর্বোচ্চ তাপমাত্রা ≤260°C, সর্বোচ্চ সময়ে থাকার সময় ≤30s |
|
হাতের সোল্ডারিং |
সর্বোচ্চ ৩৫০°সি, পিন প্রতি ≤৫ সেকেন্ড |
ক্রস-রেফারেন্স / বিকল্প
মোল্লেক্স, জেএই, হিরোস, এসিইএস থেকে সমতুল্য 0.8 মিমি পিচ 40 পিন বিটিবি পুরুষ হেডার সিরিজের জন্য ড্রপ-ইন বিকল্প।
- একই পদচিহ্ন, পিন বরাদ্দ, এবং স্ট্যাকিং উচ্চতা হিসাবে রেফারেন্স সিরিজ নিশ্চিতকরণের পরে।
- আমাদের ইঞ্জিনিয়ারিং টিম পিসিবি ফুটপ্রিন্ট সামঞ্জস্যতা যাচাই করতে পারে এবং আপনার লেআউট চেক করার জন্য একটি মাত্রিক অঙ্কন প্রদান করতে পারে।
- প্রতিস্থাপনের জন্য প্রধান পিসিবি পুনরায় নকশার প্রয়োজন নেই; আমদানিকৃত অংশগুলির তুলনায় কম সীসা সময় এবং মোট ব্যয়।
পণ্যের বৈশিষ্ট্য
- এসএমটি পুরুষ হেডার, ডাবল সারি 2x20p, 0.8mm সূক্ষ্ম পিচ।
- বোকা-প্রতিরোধী অ্যান্টি-ডামি কী + অন্ধ সমন্বয়ের জন্য স্ব-সমন্বয় গাইড, সমাবেশের সময় পিনের ক্ষতি এড়ায়।
- উচ্চ তাপমাত্রা হাউজিং, পুনরায় প্রবাহ soldering পরে স্থিতিশীল, কোন warpage.
- নির্ভরযোগ্য যোগাযোগ এবং অক্সিডেশন প্রতিরোধের জন্য নির্বাচনী সোনার প্রলেপ।
- ধ্রুবক স্ট্যাক উচ্চতা, কম্পন এবং শক অধীনে ভাল যান্ত্রিক স্থিতিশীলতা।
- কাস্টমাইজযোগ্যঃ জোড়া উচ্চতা, স্বর্ণের বেধ, হাউজিং রঙ সামঞ্জস্য, অবস্থান খুঁজতে পোস্ট যোগ করুন.
পণ্যের সুবিধা
- সমাবেশ বন্ধুত্বপূর্ণ: স্ব-সমন্বয় গাইডগুলি ছোট বোর্ড অফসেটকে সহ্য করে, ম্যানুয়াল / স্বয়ংক্রিয় জোড়া ব্যর্থতার হার হ্রাস করে।
- উচ্চ সংকেত নির্ভরযোগ্যতা: সুসংগত যোগাযোগ কাঠামো উচ্চ গতির ইন্টারফেসের জন্য সংকেত অখণ্ডতা বজায় রাখে।
- এসএমটি প্রস্তুত: আপনার বিদ্যমান এসএমটি লাইনে সরাসরি পিক-অ্যান্ড-প্লেসের জন্য টেপ এবং রোল প্যাকেজিং।
- খরচ ও সরবরাহের স্থিতিশীলতা: স্থানীয় যথার্থ কারখানা, বিদেশী ব্র্যান্ডের তুলনায় কম সময়; বৈধতার জন্য বিনামূল্যে নমুনা।
- ইঞ্জিনিয়ারিং সহায়তা: ডেটা শীট, 2D/3D STEP ফাইল, আপনার হার্ডওয়্যার ডিজাইনের জন্য উপলব্ধ পদচিহ্ন প্রস্তাবনা।
প্রয়োগ
- ডিসপ্লে মডিউল, ক্যামেরা সেন্সর বোর্ড সংযোগ
- আইওটি কন্ট্রোল বোর্ড, পোশাকযুক্ত ইলেকট্রনিক্স
- মেডিকেল কম্প্যাক্ট পিসিবি মডিউল
- শিল্পের হ্যান্ডহেল্ড ডিভাইস, পিওএস টার্মিনাল
- রোবোটিক্স সেন্সর সাব-বোর্ড, স্ট্যাকড পিসিবি সমাবেশ
- কমিউনিকেশন ছোট ফর্ম ফ্যাক্টর মডিউল
প্যাকেজ
টেপ অ্যান্ড রোল (রোল প্যাকেজিং):এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড রোল প্যাকেজিং। অংশগুলি পুনরায় প্যাকিং ছাড়াই সরাসরি আপনার স্বয়ংক্রিয় উত্পাদন লাইনে লোড করা যেতে পারে। ছোট-লট প্রোটোটাইপগুলির জন্য কাট-টেপ পরিষেবা উপলব্ধ।
লিড টাইম
- নমুনা অর্ডারঃ ৩ কার্যদিবস
- ভর উৎপাদন অর্ডারঃ কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে 1-3 সপ্তাহ
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
- সার্টিফিকেশনঃ ISO9001, RoHS, REACH সম্মতি
- কাস্টমাইজেশন উপলব্ধঃ ম্যাটেড স্ট্যাক উচ্চতা পরিবর্তন, প্লাটিং বেধ, অবস্থান খুঁটি, হাউজিং রঙ, পিন গণনা পরিবর্তন, OEM চিহ্নিতকরণ।
- নমুনা নীতিঃ বিনামূল্যে নমুনা সমর্থন, দ্রুত নমুনা আউটপুট।
- MOQ: স্ট্যান্ডার্ড আইটেমগুলির জন্য কম MOQ; কাস্টম টুলিং MOQ ইঞ্জিনিয়ারিং দ্বারা নিশ্চিত করা হবে।
- আমরা প্রাক বিক্রয় ইঞ্জিনিয়ারিং পর্যালোচনা, অঙ্কন বৈধতা, এবং নির্ভরযোগ্যতা পরীক্ষা রিপোর্ট অনুরোধে প্রদান।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- নিশ্চিতকরণ প্রয়োজনজোড়া স্ট্যাক উচ্চতাপ্রথমত, এটি হল স্ট্যাকড পিসিবি ফাঁকের জন্য সমালোচনামূলক মাত্রা।
- জমজ অংশীদার (মহিলা সকেট) সিরিজ যাচাই করুন; সামঞ্জস্যতা যাচাই করার জন্য মহিলা অংশ নম্বর পাঠান।
- আপনার কাজের পরিবেশের উপর ভিত্তি করে স্বর্ণের প্রলেপ বেধ নির্ধারণ করুনঃ উচ্চ কম্পন / দীর্ঘ জীবন সরঞ্জাম জন্য ঘন স্বর্ণ।
- প্যাকেজিং নিশ্চিত করুনঃ এসএমটি ভর উত্পাদনের জন্য রোল, শুধুমাত্র প্রোটোটাইপ ছোট ব্যাচের জন্য ট্রে।
- পিসিবি লেআউট অঙ্কন বা 3D মডেল জমা দিন; আমাদের প্রকৌশলী আপনার অর্ডার করার আগে হস্তক্ষেপ এবং সমন্বয় ক্লিয়ারেন্স পরীক্ষা করতে পারেন।
- সর্বদা ভর উৎপাদন আগে বিনামূল্যে নমুনা সঙ্গে বৈদ্যুতিক & জোড়া বৈধতা চালানো
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
