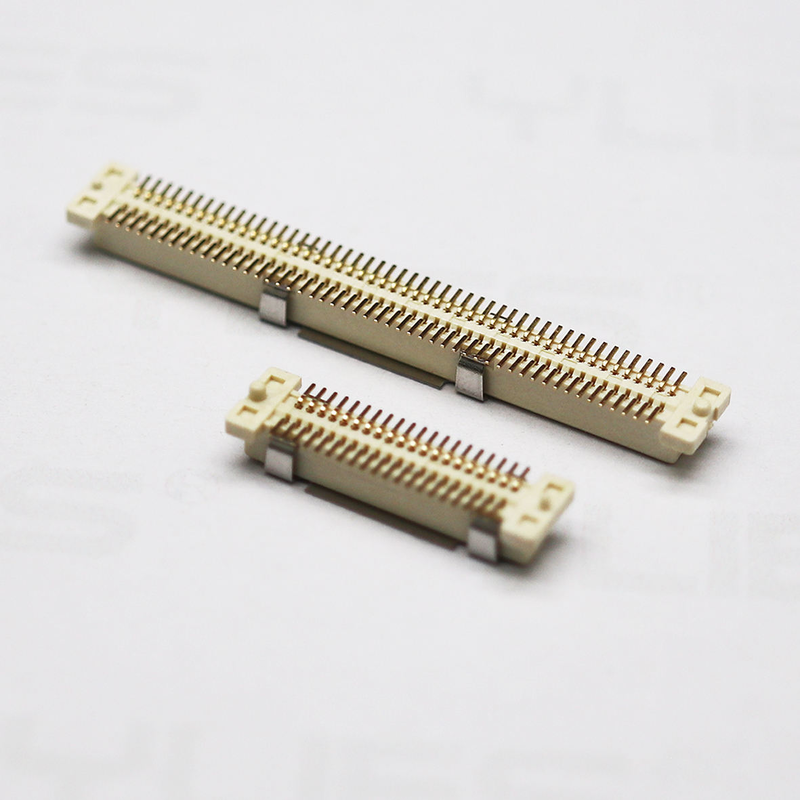

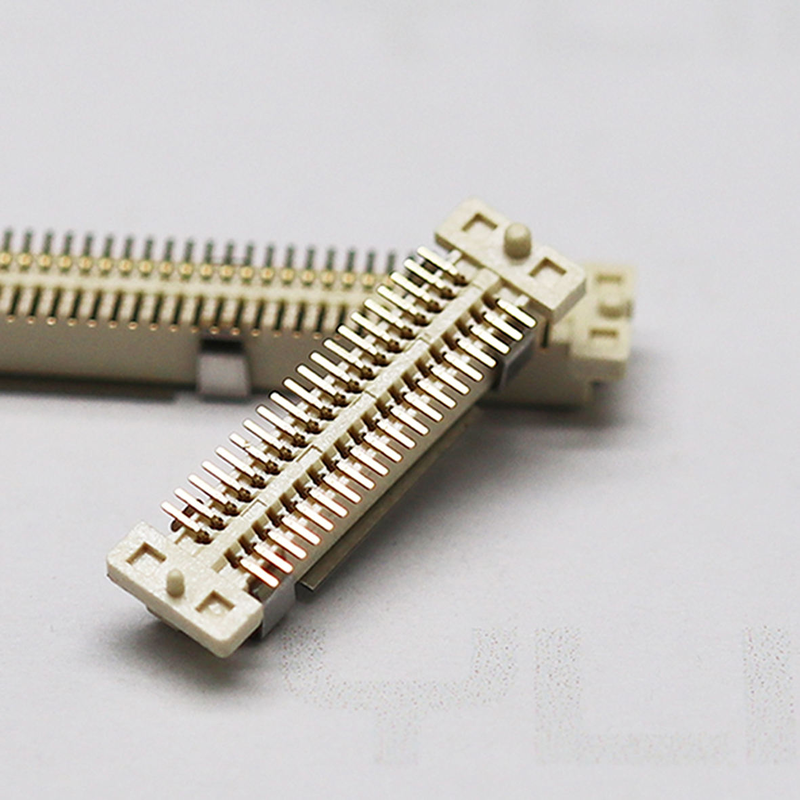

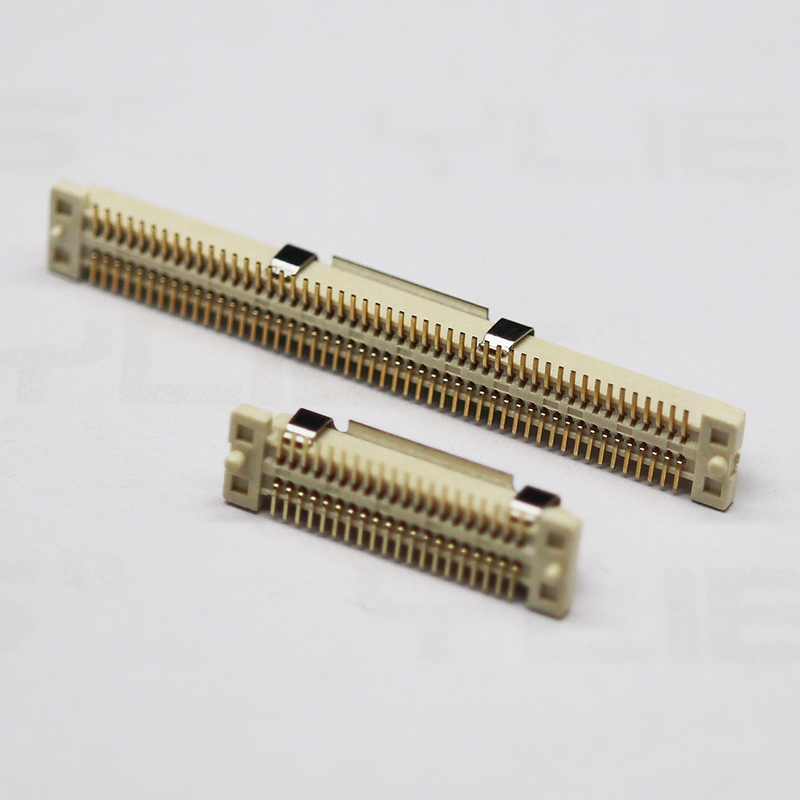

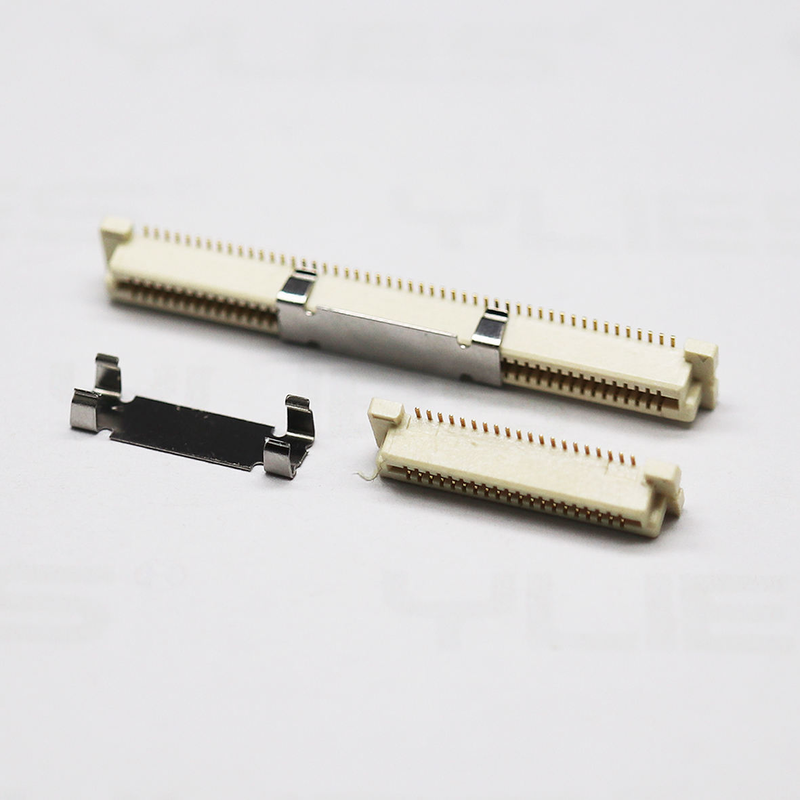

বিটিবি সংযোগকারী 0.8 মিমি পিচ ডুয়াল স্লট এসএমটি এসএমডি মহিলা পুরুষ পিসিবি বোর্ড-টু-বোর্ড সংযোগকারী
পণ্যের হাইলাইটস
✅ব্লাইন্ড পেয়ারিং এবং স্ব-সমন্বয় অ্যান্টি-মিসালাইনমেন্ট ডিজাইন: অন্তর্নির্মিত গাইড রেবার এবং অ্যান্টি-কিং কাঠামো পিসিবি সমাবেশ সহনশীলতা শোষণ করে, ম্যানুয়াল / স্বয়ংক্রিয় জোড়ের সময় পিনের ক্ষতি এড়ায়। ✅হাই-স্পিড সিগন্যাল অখণ্ডতা: স্থিতিশীল উচ্চ-গতির ডেটা ট্রান্সমিশনের জন্য অপ্টিমাইজড যোগাযোগ জ্যামিতি, উচ্চ ঘনত্বের পিসিবি স্ট্যাকিংয়ের জন্য কম ক্রসস্টক।
✅একাধিক জোড়া উচ্চতা অপশন: স্ট্যান্ডার্ড স্ট্যাকিং উচ্চতা উপলব্ধ, মাল্টি-লেয়ার পিসিবি মডুলার ডিজাইনের জন্য নমনীয়।
✅ডুয়াল স্লট এসএমটি স্ট্রাকচার: পুরুষ এবং মহিলা এসএমডি পৃষ্ঠ মাউন্ট, স্ট্যান্ডার্ড পিসিবি রিফ্লো প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ।
পণ্যের বর্ণনা
| শ্রেণী |
প্যারামিটার |
বিস্তারিত |
| বৈদ্যুতিক |
পিচ |
0.8 মিমি |
|
নামমাত্র বর্তমান |
0.5 A প্রতি স্পর্শ |
|
নামমাত্র ভোল্টেজ |
50 ভোল্ট এসি/ডিসি |
|
যোগাযোগ প্রতিরোধের |
≤ 25 mΩ (প্রাথমিক) |
|
আইসোলেশন প্রতিরোধের |
≥ ১০ GΩ |
|
ভোল্টেজ প্রতিরোধ করুন |
250 ভোল্ট এসি, 1 মিনিট |
| যান্ত্রিক |
সমকামিতার চক্র |
ন্যূনতম ৫০০ চক্র |
|
সমকামিতা সহনশীলতা |
ব্লাইন্ড প্যারেন্টিংয়ের জন্য এক্সওয়াই স্ব-নিয়ন্ত্রণের অসহিষ্ণুতা |
|
মাউন্টের ধরন |
এসএমটি / এসএমডি সারফেস মাউন্ট |
|
কাঠামো |
ডাবল স্লট, পুরুষ + মহিলা সেট |
| উপকরণ ও প্লাটিং |
আবাসন |
LCP, UL94V-0, উচ্চ তাপমাত্রা প্রতিরোধী |
|
যোগাযোগ উপাদান |
তামার খাদ |
|
কনট্যাক্ট প্লাটিং |
যোগাযোগের এলাকায় স্বর্ণের প্রলেপ; নিকেল আন্ডারপ্লেট |
|
টার্মিনেশন প্লাটিং |
নিকেল উপর ম্যাট টিন |
| পরিবেশ |
অপারেটিং তাপমাত্রা |
-40°C ~ +105°C |
|
সম্মতি |
RoHS, REACH, হ্যালোজেন মুক্ত ঐচ্ছিক |
| সোল্ডারিং গাইড |
রিফ্লো প্রোফাইল |
সীসা মুক্ত রিফ্লো, সর্বোচ্চ তাপমাত্রা ≤260°C, IPC/JEDEC J-STD-020 মেনে চলে |
ক্রস-রেফারেন্স / বিকল্প
জেএই কেএক্স১৪/কেএক্স১৫ সিরিজ, হিরোস এফএক্স১৮ সিরিজ, মোলিক্স ০.৮ মিমি পিচ বিটিবি ডুয়াল স্লট সিরিজের জন্য পিন-টু-পিন ফুটপ্রিন্ট সামঞ্জস্যপূর্ণ বিকল্প।
দ্রষ্টব্যঃ পিসিবি লেআউটের আগে স্ট্যাক উচ্চতা এবং পিনের সংখ্যা যাচাই করুন; আপনার সিএডি চেক করার জন্য ডেটাশিট এবং 3 ডি স্টেপ সরবরাহ করুন।
পণ্যের বৈশিষ্ট্য
- দ্বৈত-স্লট গাইড কাঠামো বিপরীত সন্নিবেশ রোধ করে, অন্ধ সমন্বয় এবং স্ব-সংশোধন সমর্থন করে, সমাবেশের স্ক্র্যাপ হ্রাস করে।
- উচ্চ তাপমাত্রার এলসিপি বিচ্ছিন্নকারী, সীসা মুক্ত রিফ্লো সোল্ডারিংয়ের সময় স্থিতিশীল, কোন warpage।
- স্বর্ণের ধাতুপট্টাবৃত সুনির্দিষ্ট তামা খাদ যোগাযোগ, স্থিতিশীল প্রতিবন্ধকতা, উচ্চ গতির সংকেত জন্য কম যোগাযোগ প্রতিরোধের।
- এসএমডি টেপ ও রিল প্যাকেজিং, সরাসরি এসএমটি পিক অ্যান্ড প্লেস মেশিনের সাথে সামঞ্জস্যপূর্ণ।
- মডুলার পিসিবি স্ট্যাকিংয়ের জন্য নমনীয় পিন গণনা এবং ম্যাটেড উচ্চতা কাস্টমাইজেশন।
পণ্যের সুবিধা
🔹কম সমাবেশ ব্যর্থতার হার: অ্যান্টি-ডামি কী + স্ব-সমন্বয় সহনশীলতা পিসিবি স্ট্যাক-আপ অফসেট সমস্যা সমাধান করে, উত্পাদন পুনর্নির্মাণ ব্যয় সাশ্রয় করে।
🔹ধ্রুবক উচ্চ গতির পারফরম্যান্স: সুসংগত যোগাযোগ কাঠামো উচ্চ ঘনত্ব বোর্ডের জন্য সংকেত অখণ্ডতা বজায় রাখে।
🔹ডিপ-ইন প্রতিস্থাপন: আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ডগুলির সাথে সামঞ্জস্যপূর্ণ পদচিহ্ন, বড় PCB পুনরায় নকশা ছাড়াই সহজ BOM খরচ হ্রাস।
🔹কারখানার প্রত্যক্ষ সরবরাহ: দ্রুত নমুনা এবং ভর উত্পাদন নেতৃত্বের সময়, চালানের আগে সম্পূর্ণ QC পরীক্ষা।
🔹ইঞ্জিনিয়ার সমর্থন উপলব্ধ: ডাটা শীট, ২ ডি অঙ্কন, ৩ ডি স্টেপ এবং পিসিবি ল্যান্ড প্যাটার্ন আপনার লেআউট ভ্যালিডেশনের জন্য সরবরাহ করা হয়েছে।
প্রয়োগ
শিল্প নিয়ন্ত্রণ মডিউল
মেডিকেল ইলেকট্রনিক্স
আইওটি গেটওয়ে
স্টোরেজ ডিভাইস
প্রদর্শন মডিউল
অটোমোবাইল সহায়ক ইলেকট্রনিক্স
হ্যান্ডহেল্ড ডিভাইস
যোগাযোগ বোর্ড স্ট্যাকিং
এআই সেন্সর মডিউল
প্যাকেজ
টেপ অ্যান্ড রোল (রোল প্যাকেজিং):এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড রোল প্যাকেজিং। অংশগুলি পুনরায় প্যাকিং ছাড়াই সরাসরি আপনার স্বয়ংক্রিয় উত্পাদন লাইনে লোড করা যেতে পারে। ছোট-লট প্রোটোটাইপগুলির জন্য কাট-টেপ পরিষেবা উপলব্ধ।
লিড টাইম
- নমুনা অর্ডারঃ ৩ কার্যদিবস
- ভর উৎপাদন অর্ডারঃ কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে 1-3 সপ্তাহ
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
- সার্টিফিকেশনঃ ISO9001, RoHS, REACH সম্মতি
- নমুনা নীতিঃ বিনামূল্যে নমুনা সমর্থিত, দ্রুত নমুনা টার্নআউট
- এমওকিউঃ স্ট্যান্ডার্ড অংশগুলির জন্য নিম্ন এমওকিউ; মূল্যায়নের পরে কাস্টম কনফিগারেশন এমওকিউ
- কাস্টম ক্ষমতাঃ কাস্টম পিন গণনা, ম্যাটেড স্ট্যাকিং উচ্চতা, প্লাটিং বেধ, যান্ত্রিক পরিবর্তন, আপনার অঙ্কন / স্পেসিফিকেশন অনুযায়ী বিশেষ প্যাকেজিং।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- নিশ্চিত করুনজোড়া উচ্চতাপ্রথমত: এটি দুটি স্তুপীকৃত বোর্ডের মধ্যে পিসিবি ফাঁককে সংজ্ঞায়িত করে।
- মোট পিনের সংখ্যা, সিগন্যাল/পাওয়ার পিন বরাদ্দ নিশ্চিত করুন।
- এসএমটি পদচিহ্ন পরীক্ষা করুন: আমরা আপনার পিসিবি সিমুলেশনের জন্য ভূমি মডেল এবং 3 ডি স্টেপ সরবরাহ করি।
- প্লাটিং প্রয়োজনীয়তা নির্ধারণ করুনঃ উচ্চ কম্পন / দীর্ঘ যুগল চক্র পরিবেশের জন্য স্বর্ণের ফ্ল্যাশ / ঘন স্বর্ণ।
- আপনার কাজের তাপমাত্রা, সিগন্যালের গতি এবং কম্পনের প্রয়োজনীয়তা শেয়ার করুন; আমাদের এই টিম সঠিক পার্ট নম্বর সুপারিশ করবে।
- গণ উৎপাদনের আগে সর্বদা বিনামূল্যে নমুনা পরীক্ষা করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
